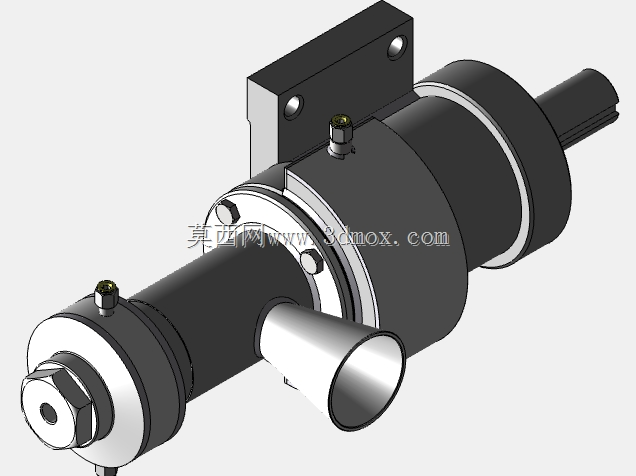

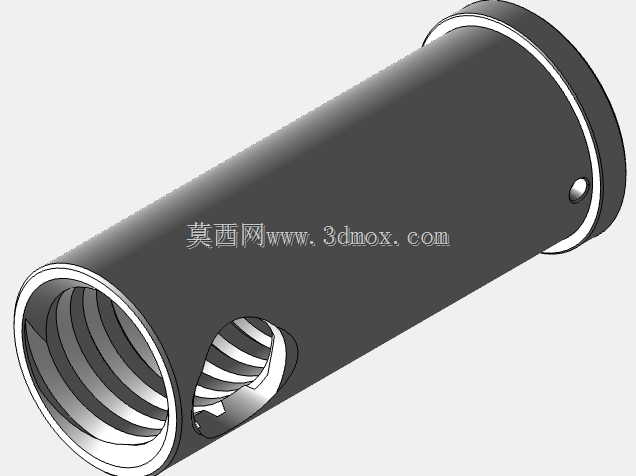

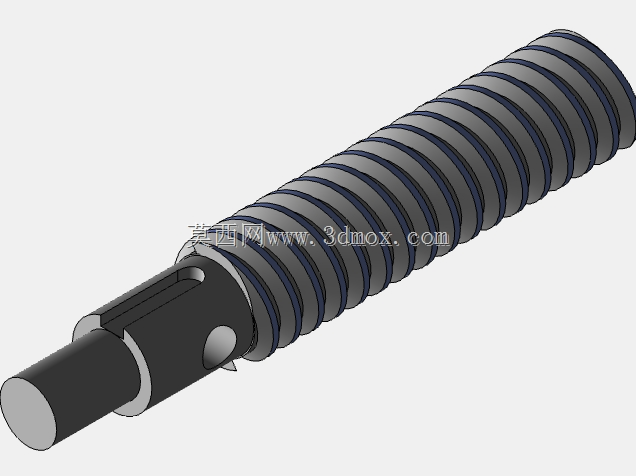

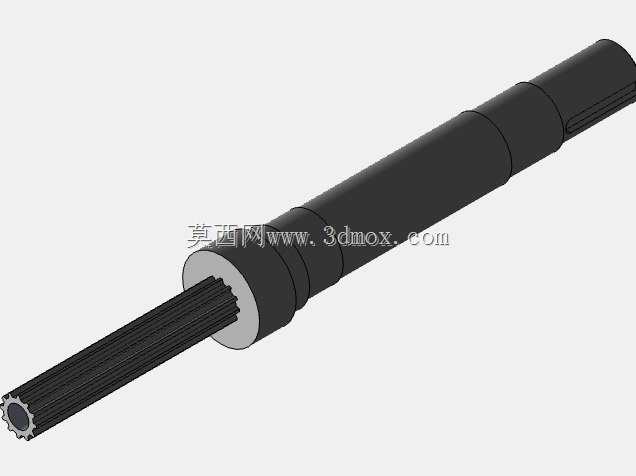

直动式外螺纹连接减压阀芯结构

　　在中小流量气动、低压液压管路的压力调控场景中，这类直动式减压结构是末端支路压力稳定的核心元件，常见于车间气动工具供气管路、小型液压工装的压力输出端、实验室气路的支路调压位置，承担着将上游高压介质降压至下游设备额定工作压力、同时抵消上游压力波动与下游流量变化带来的压力偏移的作用，避免下游承压能力较弱的仪表、执行元件因超压损坏，也能减少压力波动带来的执行机构动作不稳问题。

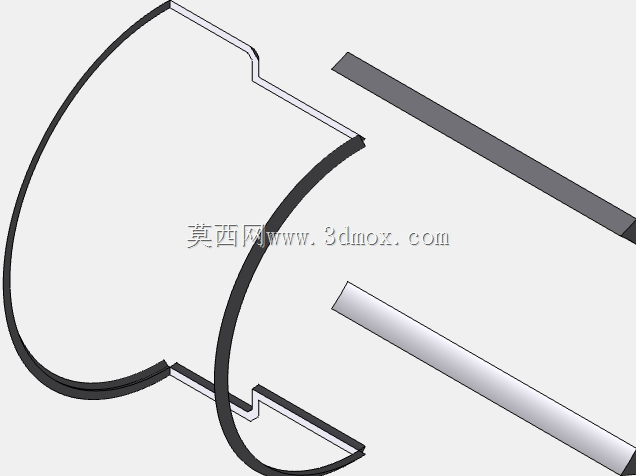

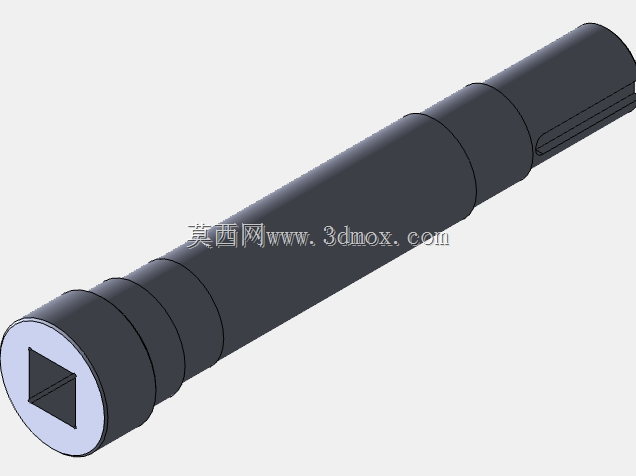

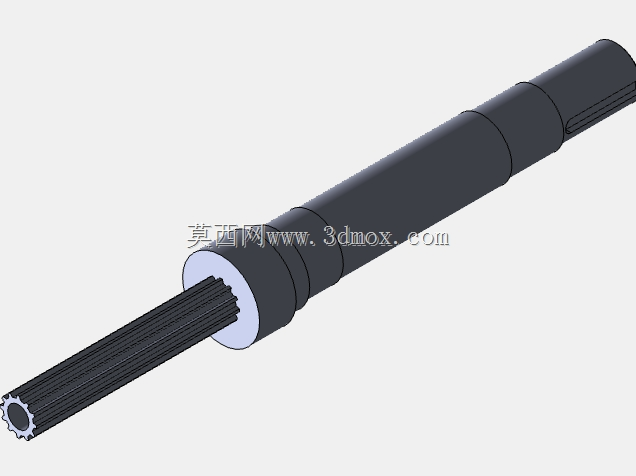

　　从结构设计逻辑来看，该阀芯采用杆式集成布局，主体沿轴向依次设置了安装导向段、密封配合段、弹簧承托段与调节联动段，没有额外的分体式连接法兰，整体为同轴回转体结构，加工时可一次装夹完成外圆、密封槽、定位缺口的车铣加工，有效控制同轴度误差，避免装配后出现卡滞、内泄漏超标的问题。前端的细杆段为插入式导向结构，与阀体内孔的配合间隙控制在0.02-0.04mm之间，既保证阀芯往复运动时的对中性，又不会因间隙过小导致杂质卡滞，适配常规工业介质的过滤精度要求。

　　外圆表面的多道环形槽为密封件安装位，槽宽与槽深按照常用O型圈的压缩比设计，压缩量控制在15%-20%区间，既保证动密封的可靠性，又能降低阀芯运动时的摩擦阻力，减少调压过程的迟滞。相邻密封槽之间的凸台为节流承压面，上游高压介质作用在该端面的力与后端弹簧的预紧力形成动态平衡，当下游压力超过设定值时，介质力推动阀芯压缩弹簧，减小节流口的通流面积，降低输出压力；当下游压力低于设定值时，弹簧推动阀芯复位，开大节流口提升输出压力，实现压力的自动稳定调节。

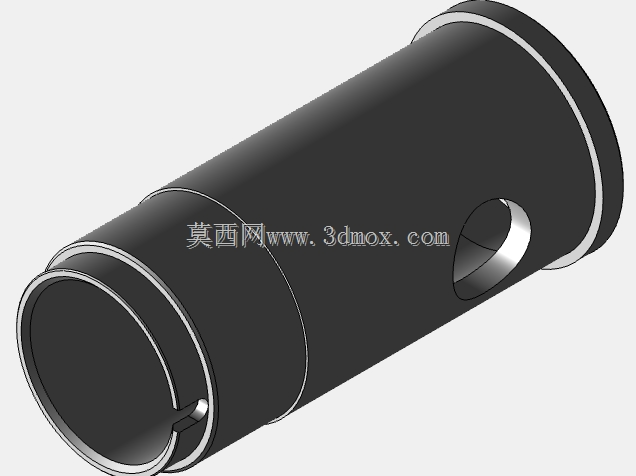

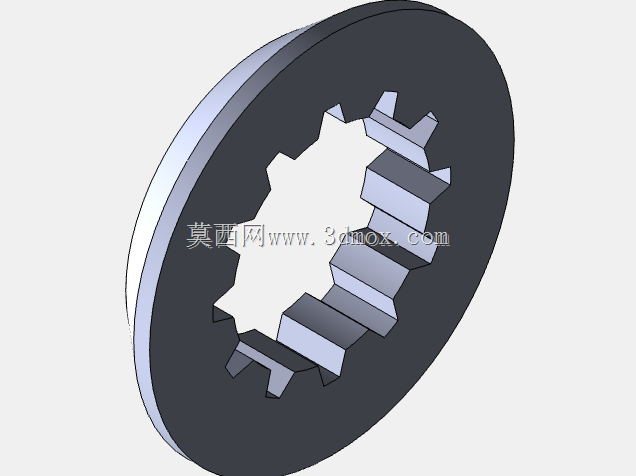

　　侧面的径向小孔为压力反馈通道，直接连通下游压力腔与阀芯弹簧腔，无需额外的外部反馈管路，简化了阀体的内部流道设计，也减少了外部泄漏点。前端杆部的扁位结构为装配定位特征，安装时与阀体内的防转槽配合，避免阀芯在介质冲击下发生周向转动，导致密封件偏磨、反馈孔对位偏差的问题。

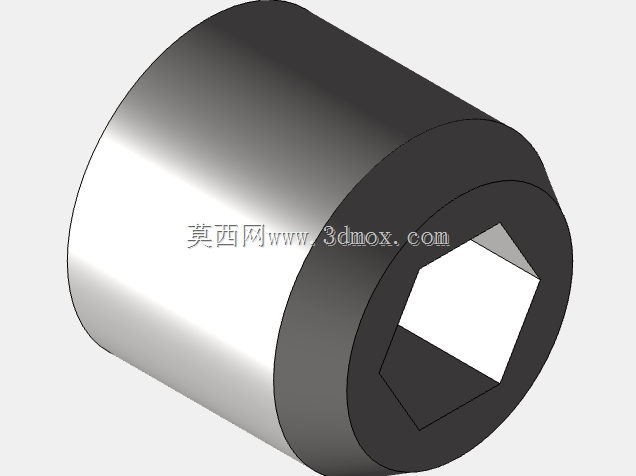

　　安装边界方面，该阀芯整体为细长杆结构，最大外圆尺寸适配常规DN6-DN10通径的减压阀阀体，安装时需保证阀体内孔的粗糙度达到Ra0.8以上，密封槽边缘无毛刺、锐角倒钝，避免装配时割伤密封件。弹簧的选型需匹配阀芯的承压面积，按照调压范围选择对应刚度的弹簧，低压调节场景选用低刚度弹簧保证调压灵敏度，高压场景选用高刚度弹簧避免弹簧并圈。装配时需在密封件表面涂抹适配介质的润滑脂，降低初始运动摩擦力，避免首次调压时出现压力跳变。

　　实际应用中，这类阀芯结构的减压阀通常安装在过滤器、油雾器之后，保证进入阀体的介质无大颗粒杂质，避免杂质卡入密封间隙导致内泄漏超标、调压失效。在气动回路中，该结构可实现0.05-0.8MPa范围的压力调节，输出压力波动可控制在±0.02MPa以内，满足大多数气动执行元件、气动仪表的供气压力要求；在低压液压回路中，更换适配液压介质的密封件后，可实现0.3-2.5MPa范围的压力调节，用于小型工装夹具的夹紧压力控制、润滑系统的油压稳定。

　　设计过程中需重点核算阀芯的受力平衡，保证不同进口压力下的输出压力偏差在允许范围内，同时要考虑介质流动时的液动力影响，适当调整节流边的角度，抵消部分液动力带来的调压偏差。阀芯材料通常选用黄铜或者硬质铝合金，兼顾耐磨性与轻量化要求，在有腐蚀性介质的场景中可选用304不锈钢材质，密封件根据介质类型选用丁腈橡胶或者氟橡胶，保证长期使用的密封可靠性。
