单缸内燃机连杆总成结构设计方案

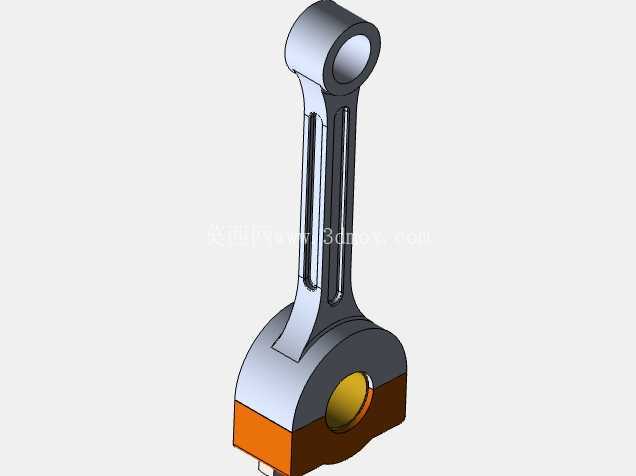

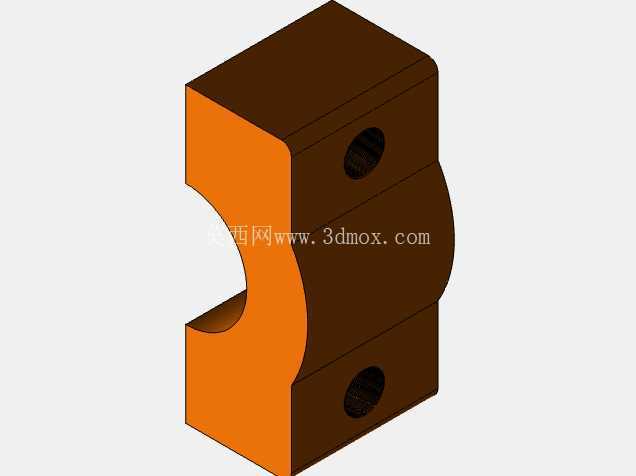

　　在小型通用动力、农用机械、园林作业设备的动力单元设计中，单缸内燃机的连杆部件是连接活塞往复运动与曲轴旋转输出的核心传力构件，其结构合理性直接决定动力单元的运行可靠性、振动控制水平与服役寿命。这套连杆总成的结构设计，首先围绕小排量单缸机的爆发压力工况做受力路径规划，连杆大头端采用剖分式结构匹配曲轴曲柄销的装配需求，剖分面结合定位销孔做精准对位设计，避免装配错位引发的轴瓦偏磨问题；小头端直接通过活塞销与活塞组件连接，销孔内部预留衬套压装的尺寸公差带，保证长期往复运动下的耐磨性能。

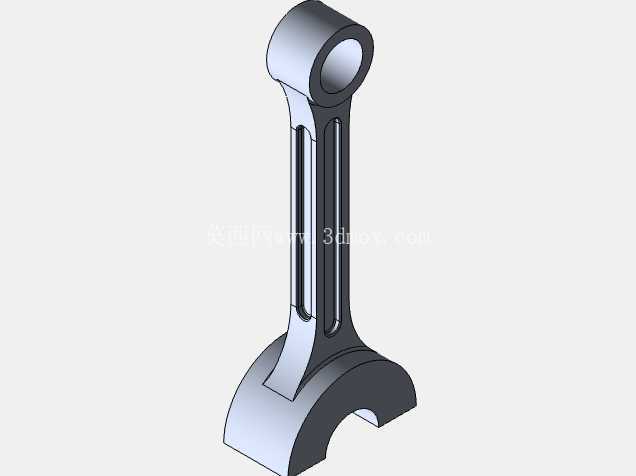

　　从实际装配边界来看，连杆杆身采用变截面工字型结构，在保证纵向抗弯、抗扭刚度的前提下尽可能降低往复运动惯量，减少曲轴运转过程中的不平衡惯性力，杆身与大小头的过渡位置全部采用大圆角平滑过渡，从结构根源上降低应力集中系数，避免交变载荷下的疲劳断裂风险。大头端的两个螺栓连接孔采用对称布局，孔位公差严格控制在IT7级精度区间，保证装配后螺栓预紧力均匀分布，不会出现单侧受力过大引发的结合面翘曲问题；小头端的润滑油道采用斜向开孔设计，直接连通杆身内部的导油通路，将曲轴飞溅上来的润滑油引导至活塞销配合面，形成持续的润滑油膜，降低干摩擦损耗。

　　在实际应用场景中，这类连杆总成适配排量50cc到250cc区间的单缸四冲程内燃机，可覆盖小型发电机组、手扶拖拉机、园林割草机、迷你摩托等多种设备的动力需求，设计过程中充分考虑了铸造工艺的成型特性，大小头的壁厚差控制在合理区间，避免铸造过程中出现缩孔、疏松等内部缺陷，后续机加工的装夹基准统一选取大头端面与小头外圆，减少多次装夹带来的形位公差累积。从安装适配维度看，连杆总成的大头开合尺寸严格匹配对应规格曲轴的曲柄销直径，小头内径与所选活塞销的外径采用间隙配合公差，装配后连杆可绕活塞销灵活摆动无卡滞，同时轴向窜动量控制在0.1mm到0.3mm之间，既避免热膨胀后出现运动卡滞，也不会因间隙过大产生额外的敲击异响。

　　整套结构的配重设计经过反复迭代，连杆大小头的质量分配严格匹配单缸机的平衡轴配重参数，可有效降低动力运行过程中的一阶、二阶振动，提升整机运行的平顺性；结合面的粗糙度要求控制在Ra1.6以下，保证轴瓦安装后的贴合度，避免润滑油从结合面异常泄漏。在结构细节处理上，连杆所有外露棱边都做了倒角去毛刺处理，既避免装配过程中划伤操作人员，也防止尖锐棱边在交变载荷下成为疲劳裂纹的起始点；螺栓孔的入口位置做了沉头设计，保证螺栓拧紧后头部完全沉入沉孔内，不会突出连杆端面与曲轴平衡块产生运动干涉。
