带螺纹凸台双孔连接铸造基座结构

项目分类:铸造模 发布时间:2026-06-01 ID:1173063
  • 带螺纹凸台双孔连接铸造基座结构
  • 带螺纹凸台双孔连接铸造基座结构
  • 带螺纹凸台双孔连接铸造基座结构
  • 带螺纹凸台双孔连接铸造基座结构
  • 带螺纹凸台双孔连接铸造基座结构

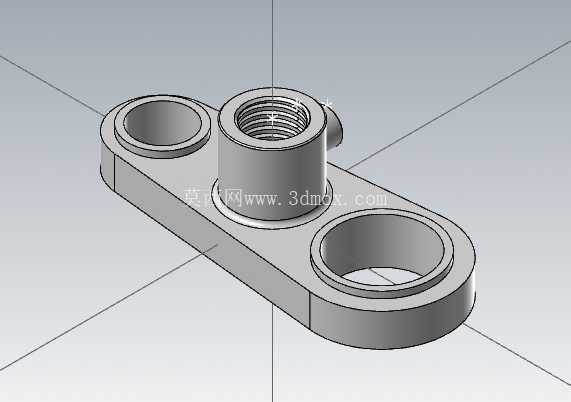

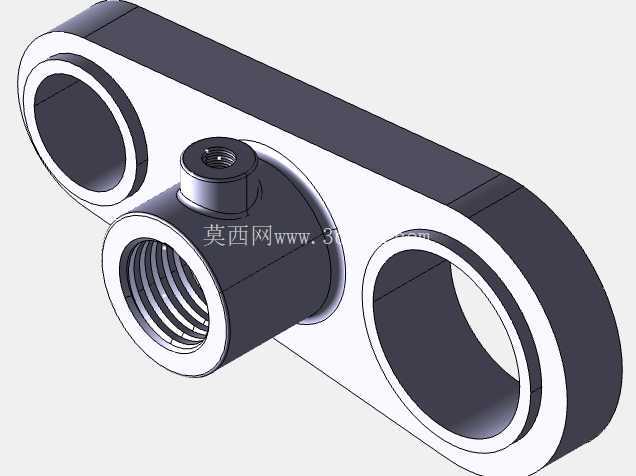

  在轻工食品加工设备的流体管路接驳、小型执行元件固定工位中,这类带中部螺纹凸台的双孔连接基座是十分常见的承载连接件,多数采用铸造成型后做少量机加工的工艺路线,适配压铸、砂铸等批量生产场景,能在保证结构强度的前提下压缩零件加工成本,适配食品生产线、小型包装设备、低压流体控制单元的装配需求。从实际装配场景来看,这类零件的核心作用是实现两个平行安装面之间的过渡连接,中部的内螺纹凸台用于旋入调节螺杆、流体接头或者定位顶丝,两侧的贯通光孔则用于穿装固定螺栓,将整个基座锁紧在设备的安装基板上,零件的底板做了圆角过渡处理,既可以避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷,也能在装配时减少锐边对安装面密封垫的划伤,提升连接位置的密封可靠性。

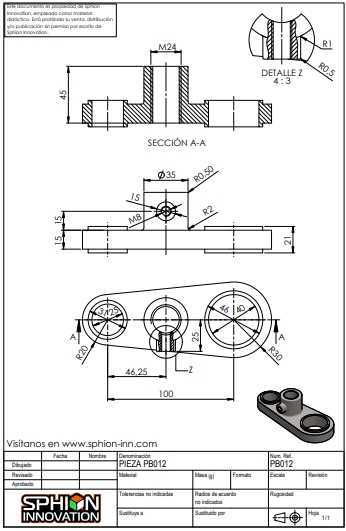

  设计这类零件时,首先要匹配安装工位的边界尺寸,底板的长度需要覆盖两个固定螺栓的孔位间距,避免孔距过小导致安装时扳手空间不足,两侧光孔的孔径要比选用的固定螺栓公称直径大0.5到1毫米,预留装配时的位置调整余量,抵消安装基板上螺栓孔的位置度误差。中部的螺纹凸台高度需要根据旋入件的啮合长度确定,一般内螺纹的有效啮合长度要达到螺纹公称直径的1.2到1.5倍,保证螺纹连接的抗剪切强度,避免设备运行过程中受振动载荷出现螺纹滑牙、连接件松脱的问题,凸台根部做了加厚的圆角过渡,增大根部的承载截面,减少螺纹受力时对底板的弯矩影响,防止长期受载后根部出现断裂。

  从外形尺寸的适配性来看,底板的厚度需要根据整体承载载荷计算,常规轻工设备工况下,底板厚度不小于8毫米即可满足静态承载与常规振动工况的强度要求,两侧光孔的沉台深度要匹配螺栓头的高度,保证螺栓锁紧后头部不突出零件表面,避免和周边相邻的运动部件发生干涉。整个零件的外形做了等壁厚设计,铸造过程中金属液的充型流程更顺畅,不会出现局部壁厚过大导致的缩孔、缩松缺陷,零件的非加工面保留铸造的自然粗糙度,仅对螺纹孔内壁、两侧光孔的贴合面、底板的安装底面做精整加工,既可以控制加工成本,也能保证关键配合位置的尺寸精度。

  在实际设备维护中,这类基座属于易更换的基础连接件,当螺纹孔出现滑牙、安装孔出现磨损变形时可以快速整体替换,不需要对设备主体结构做改动,零件的结构对称度较好,建模时可以先绘制底板的二维轮廓,拉伸生成基础基体后,再分别拉伸两侧的光孔凸台与中部的螺纹凸台,最后对所有锐边做倒圆角处理,还原铸造工艺的圆角特征,建模过程中需要注意螺纹孔的收尾位置要和凸台顶面保留足够的安全距离,避免螺纹加工时钻穿凸台顶面影响结构强度。这类结构除了食品加工设备外,在小型自动化生产线的传感器安装支架、低压气动回路的阀组固定座、小型农机的操纵杆连接基座上也有广泛应用,设计时可以根据实际承载的载荷大小调整底板厚度、凸台高度与孔位间距,不需要改动整体的结构形式,具备较强的结构通用性,铸造生产时的模具结构也相对简单,分型面沿着底板的上表面设置即可,不需要复杂的抽芯结构,能进一步降低批量生产的模具成本,适配中小批量的零件生产需求。
