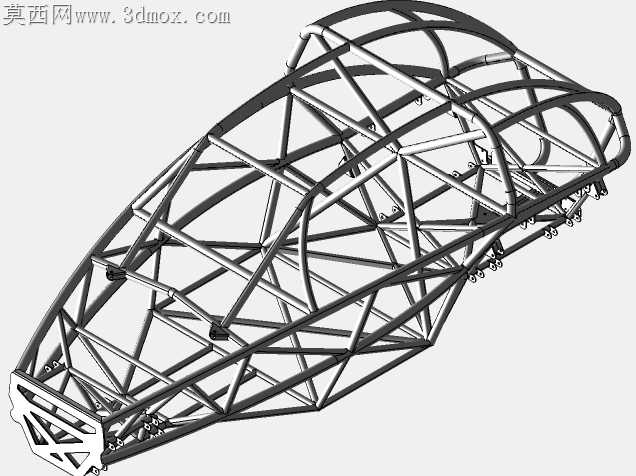

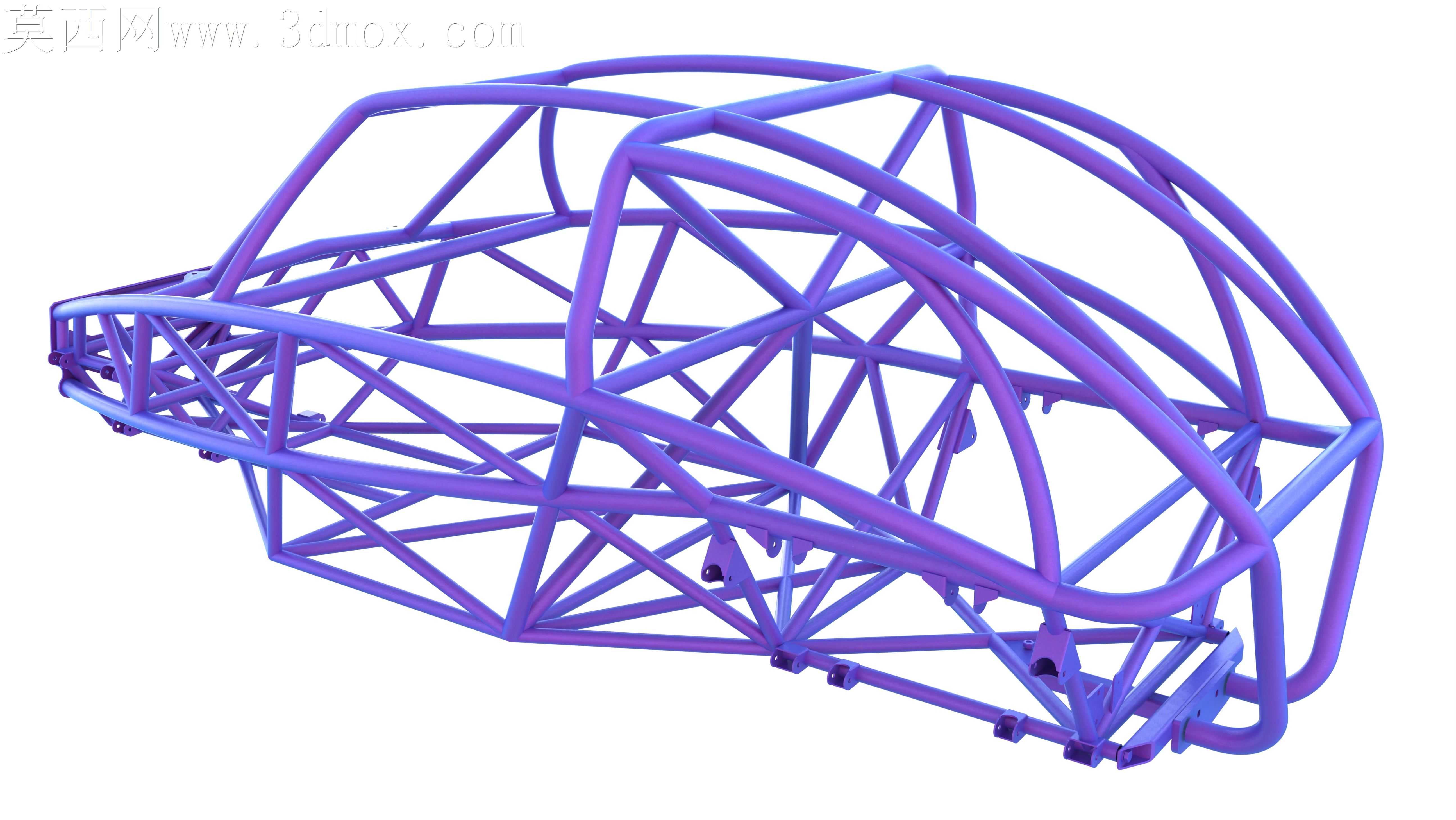

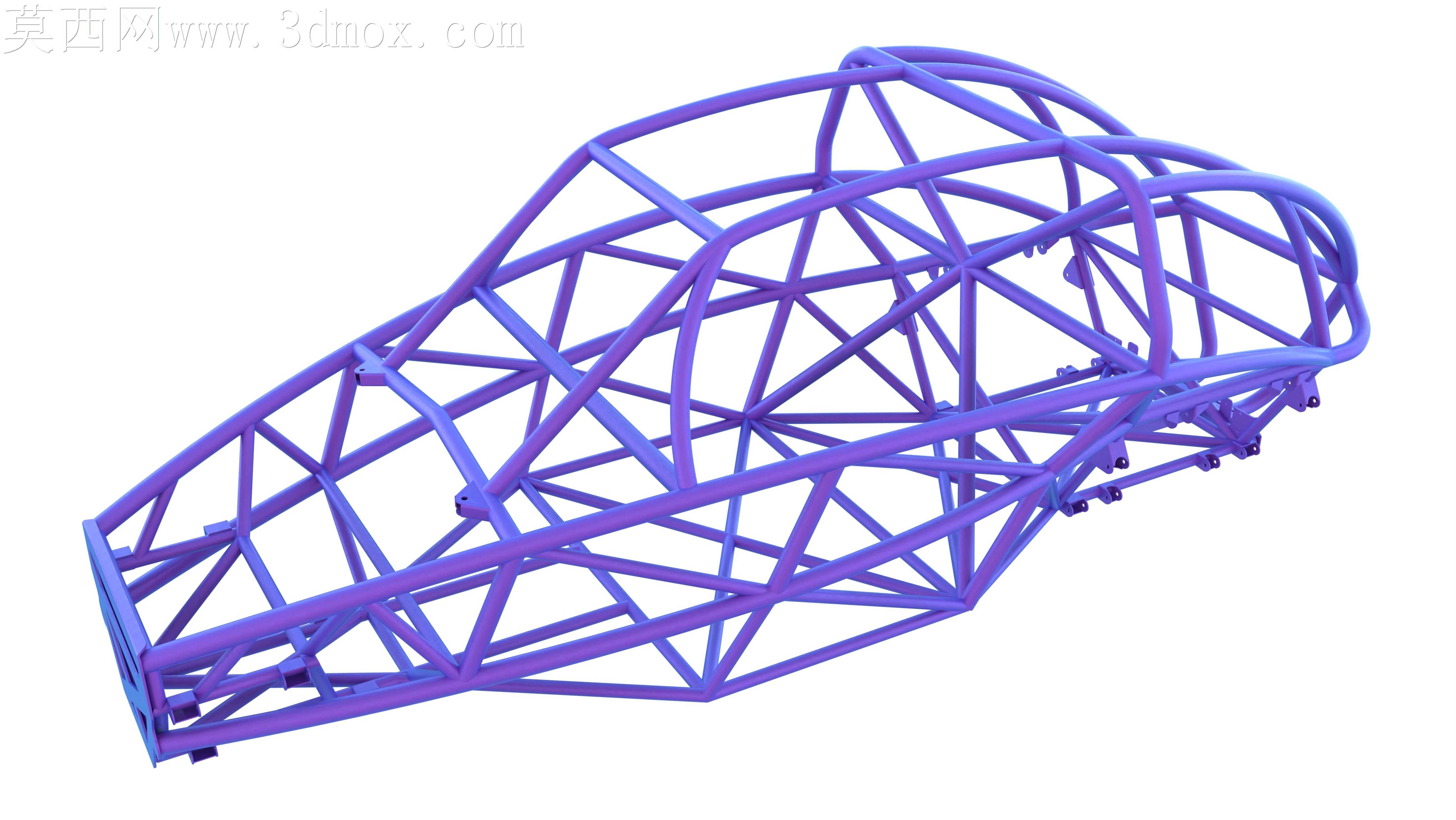

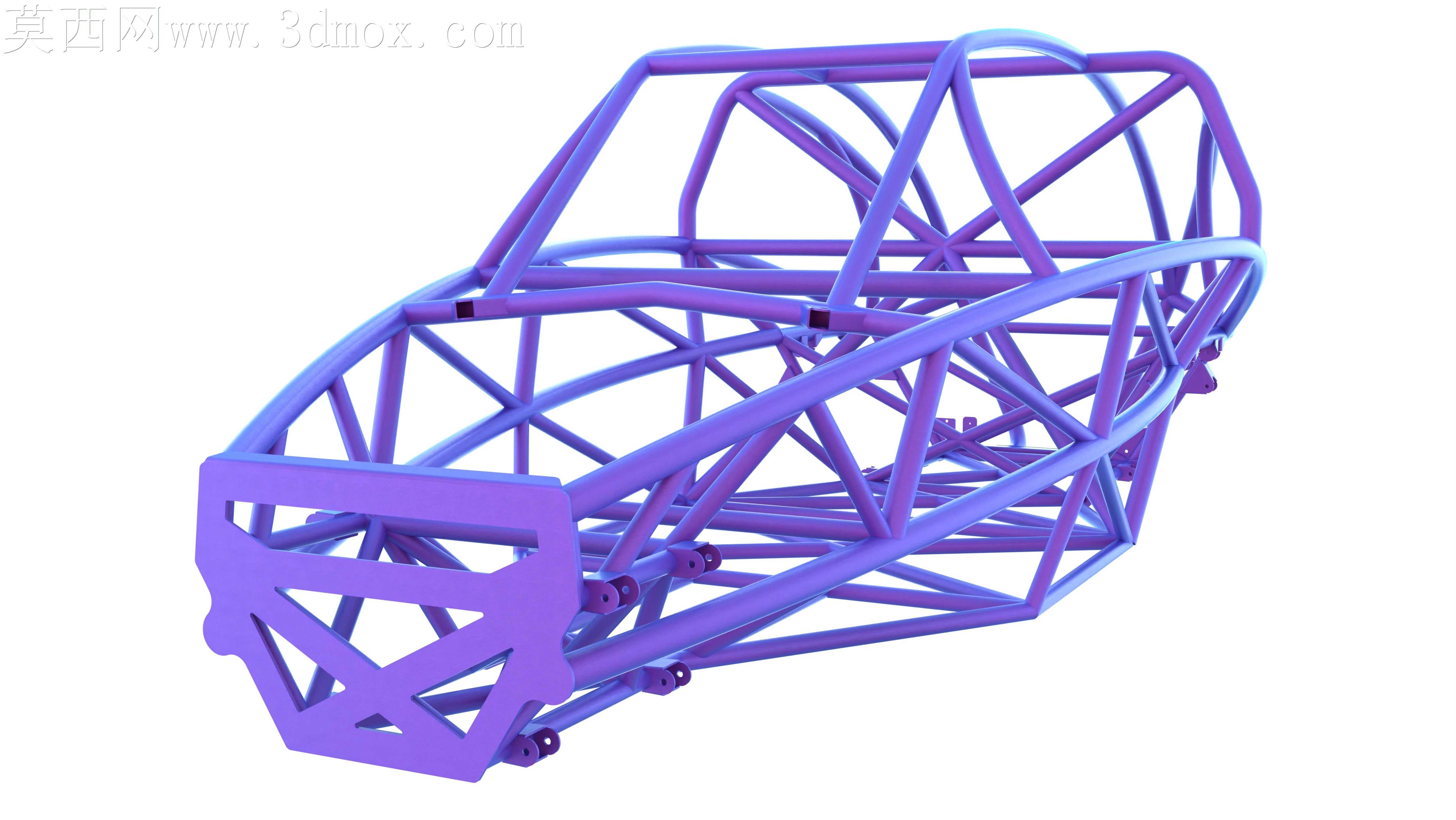

改装越野车辆防滚笼管架结构设计

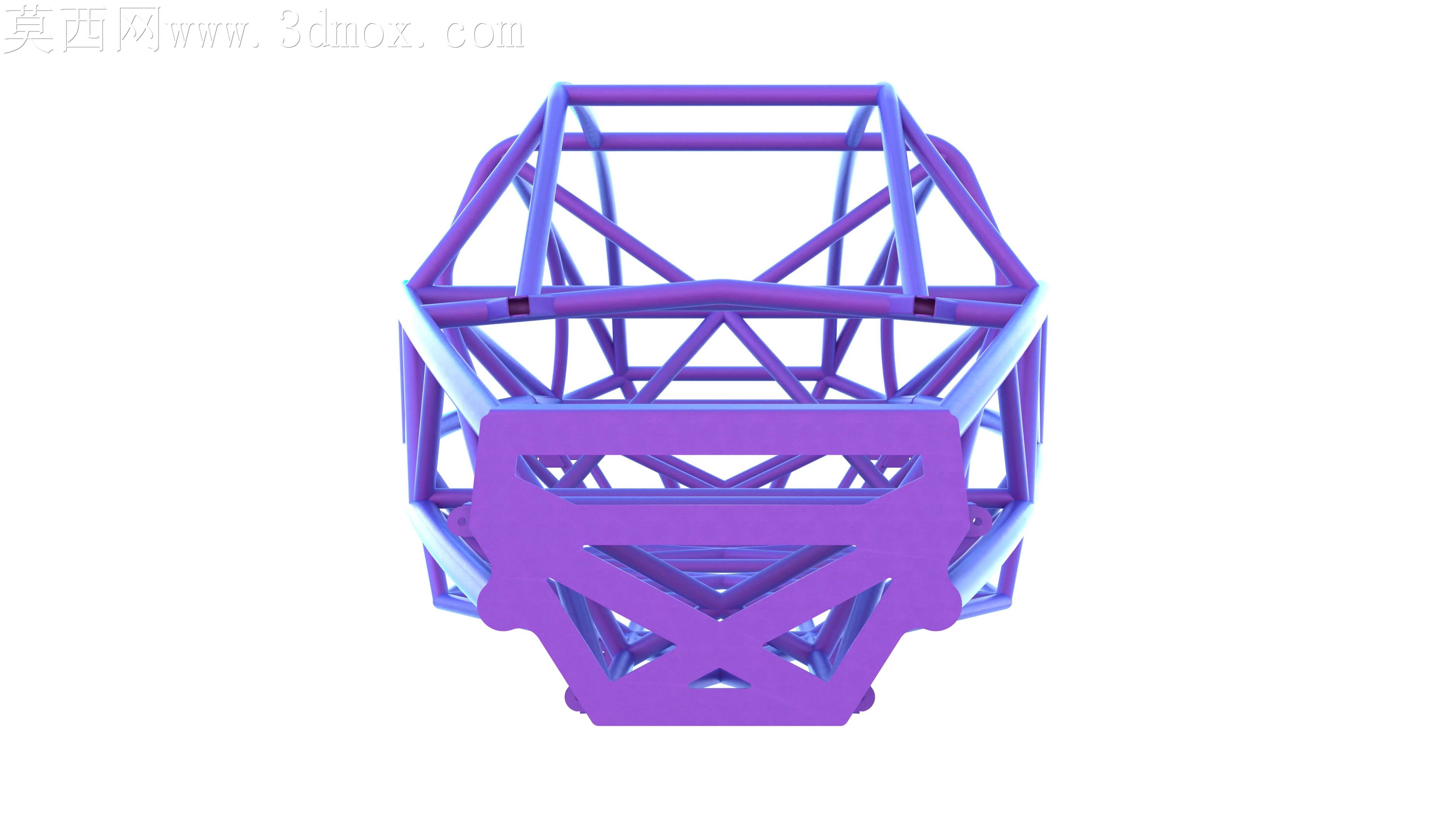

越野改装场景里，管架式防滚结构最容易被忽略的加工痛点，是不同管径管材交汇节点的相贯线切割精度——现场施工时但凡切口角度偏差超过两度，焊后就会出现局部应力集中，飞坡落地的瞬间应力会顺着管材传递到节点位置，轻则焊缝开裂，重则整个架体变形威胁驾乘人员安全。这套管架在节点处理上没有采用通用的等径管正交拼接逻辑，前舱位置的主纵梁和斜向加强筋采用变径过渡，靠近前防撞区域的管材壁厚比乘员舱侧围厚1.5毫米，碰撞时前段可以通过可控溃缩吸收冲击力，不会把撞击力直接传导到乘员舱的生存空间。

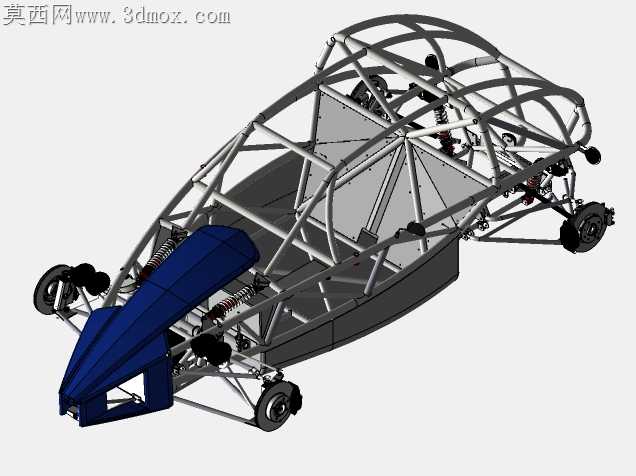

前悬安装位的管架排布特意避开了减震器的运动行程，之前见过不少改装架体为了追求刚性盲目加斜撑，结果减震压缩到极限时会蹭到管材，越野颠簸路段反复摩擦不仅会磨穿管壁，还会改变悬架的运动轨迹，引发操控风险。这套架体在悬架安装点周围做了双层管抱合结构，安装面的衬套预留了0.3毫米的装配公差，既保证安装时衬套能顺利压入，又不会因为间隙过大出现行驶中的松旷异响。

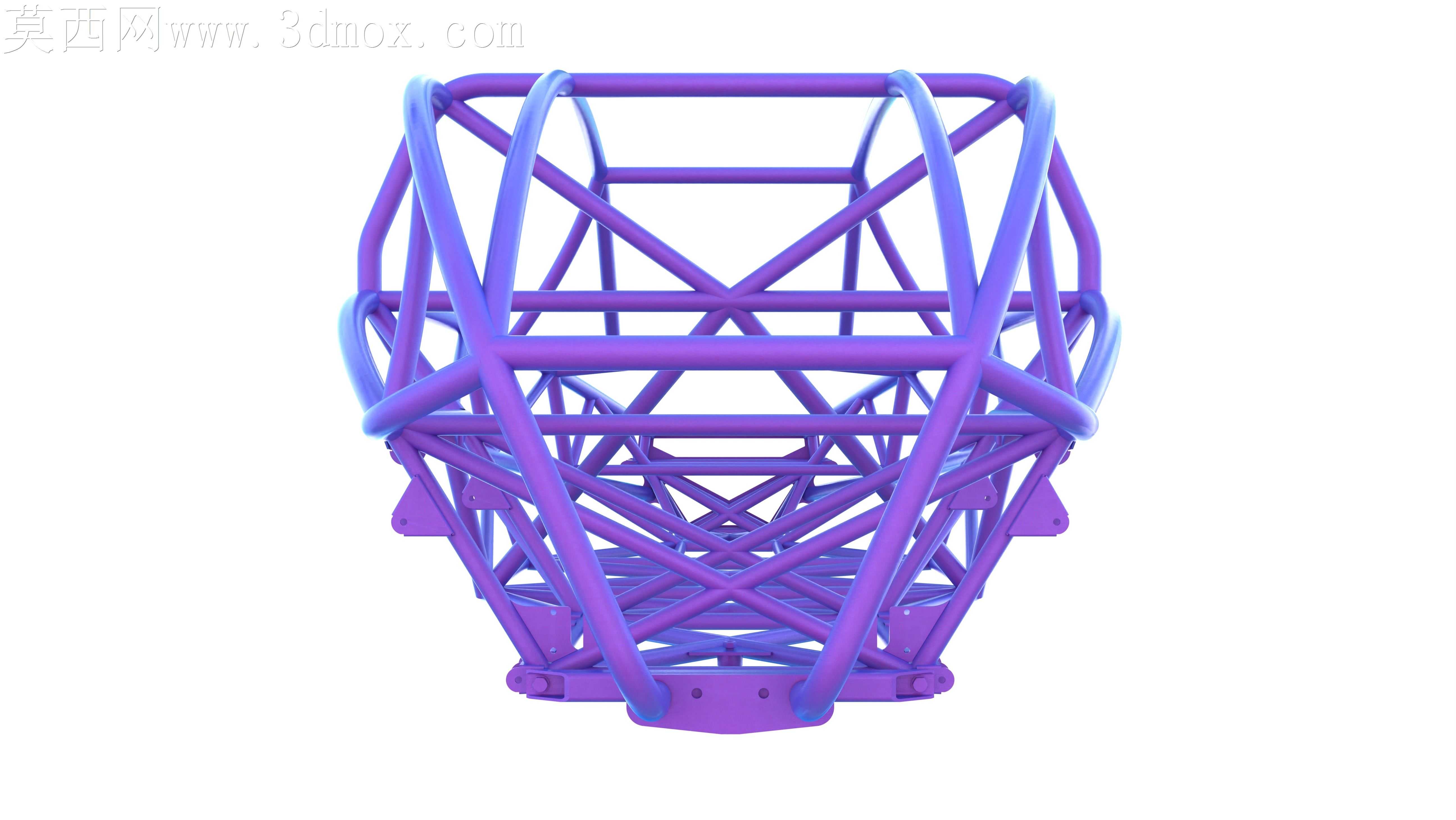

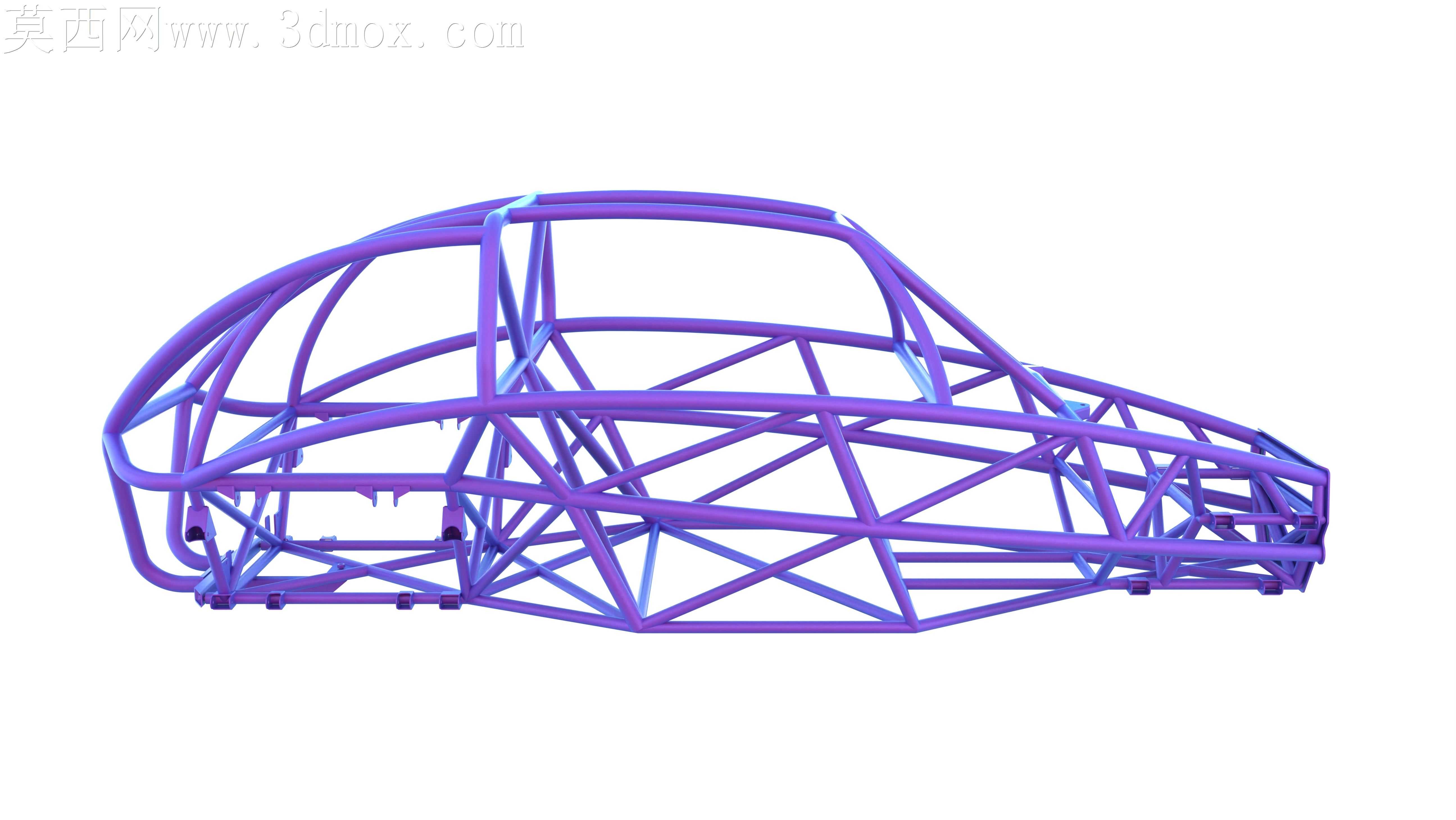

乘员舱的防滚环弧度没有采用简单的圆弧折弯，而是根据人体坐姿的头部空间做了三段式变曲率折弯，既保证了侧翻时顶部有足够的支撑强度，又不会因为架体内侵过多压缩驾乘人员的头部活动空间。油管走线的预留卡扣位全部布置在管材的内侧凹槽里，越野路段飞溅的碎石不会直接打到油管，后期维护时也不用拆整个内饰板就能检修油路。

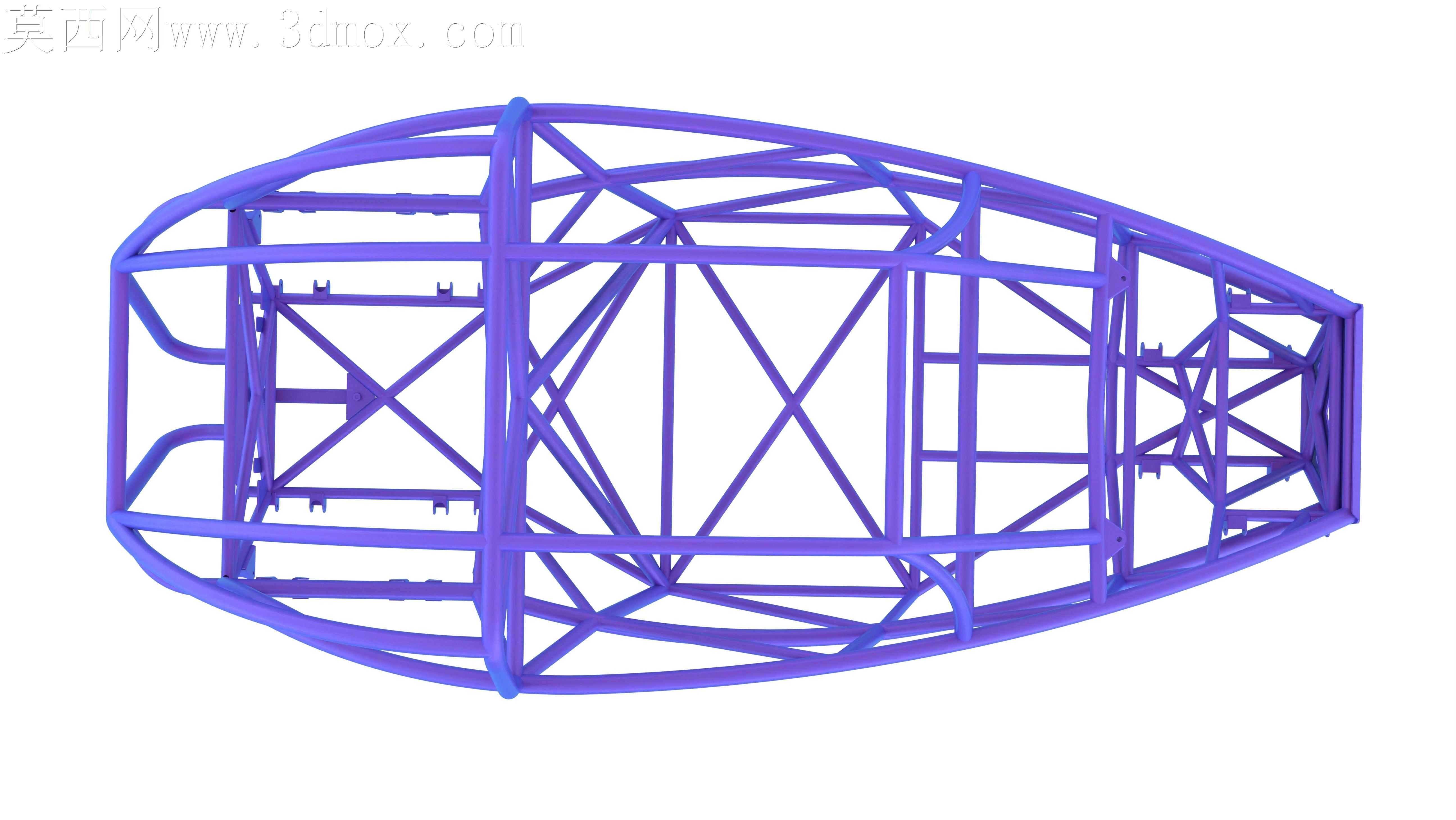

后舱位置的斜撑排布特意平衡了刚性和轻量化需求，没有盲目堆料加管，而是通过三角形桁架的排布方向调整，把后驱系统传递上来的扭矩分散到整个架体，大油门起步时架体不会出现明显的扭转变形，整车的操控响应会更跟手。前防撞区域的管架做了内收角度，正面碰撞时不会直接把撞击力传到前轮转向节，能降低碰撞后转向机构卡死的概率。所有管材的焊接位置都预留了打磨余量，焊后打磨平整不会出现突兀的焊瘤，后期包覆内饰件时能完全贴合架体表面，不会出现内饰板鼓包的问题。
