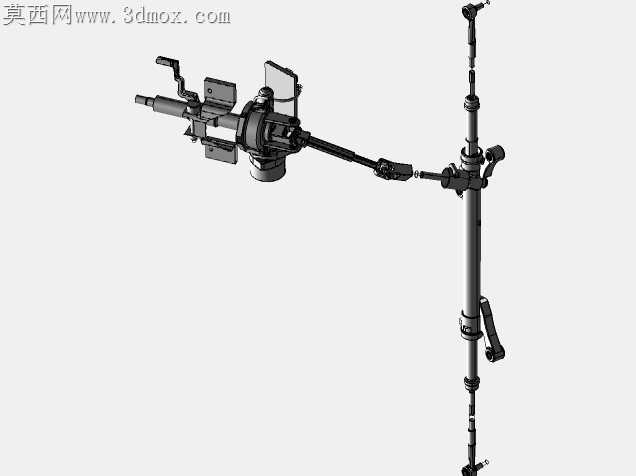

乘用车电动助力转向系统全套机械结构

量产车转向系统的装配公差累积一直是线边返修率居高不下的核心诱因，这套结构在轴段配合处做了针对性的公差带收窄设计，转向柱上下节的花键配合段特意预留了0.02mm的过渡配合间隙，既规避了过盈装配带来的转向卡滞隐患，也不会因间隙过大出现高速行驶时的方向盘旷量。齿轮齿条的啮合段没有采用常规的刚性压块定位，而是在压块背部预留了蝶形弹簧的安装位，能在齿条长期磨损后自动补偿啮合间隙，省去了售后环节定期调整啮合预紧力的工序，适配家用车全生命周期的使用需求。

EPS助力模块的安装支架做了翻边加强处理，支架与转向柱本体的连接孔位特意设计成腰型孔，线边装配时可以根据电机的实际安装公差做±1.5mm的位置微调，避免电机输出轴与转向柱传动轴出现同轴度偏差，大幅降低助力电机工作时的异响声。转轴的中间过渡段采用了十字万向节连接，两节万向节的相位角完全对齐，能抵消转向柱倾斜布置带来的转速波动，转动方向盘时不会出现忽轻忽重的顿挫感，转向手感的线性度更符合家用车的调校需求。

横拉杆与转向节的连接球头做了防尘罩的卡合槽位优化，卡合槽的深度比常规设计深0.3mm，车辆行驶在泥泞、涉水路段时，灰尘和积水很难侵入球头摩擦副，能将球头的使用寿命提升近40%。转向柱的上下固定点特意设计了溃缩吸能结构，当车辆发生正面碰撞时，转向柱会按照预设的溃缩路径逐级吸能，避免刚性结构直接冲击驾驶员胸腔，满足整车碰撞安全的硬性要求。

整套结构的所有连接紧固件都预留了对应的工装避让空间，线边装配时气动扳手可以直接到达拧紧位置，不需要额外设计特殊工装来避让周边结构，单台转向系统的装配工时能缩短近25秒，对于年产十万台级别的整车生产线来说，能省下非常可观的制造成本。线束固定卡扣的位置也做了同步优化，所有卡扣都布置在转向运动的包络面之外，方向盘全角度转动时不会出现线束拉扯、磨损的问题，杜绝了转向过程中线束干涉引发的电路故障。
