在液压传动系统的现场布设与整机集成环节,活塞类执行元件的支撑固定直接决定整套液压回路的运行稳定性,这款支撑构件正是为解决卧式液压活塞的径向承载、安装定位需求设计的专用支撑结构。从实际应用场景来看,这类支撑件广泛适配中小型液压工作站、工装夹具液压回路、小型设备液压进给单元的活塞安装工位,尤其适合活塞行程在100-300mm区间、工作压力不超过16MPa的中低压液压系统,能够抵消活塞往复运动过程中产生的径向偏载,避免活塞杆因悬臂受力出现密封件偏磨、杆体弯曲的常见故障。

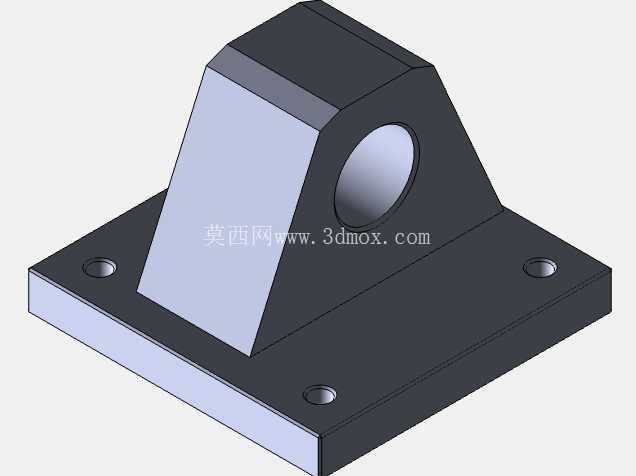

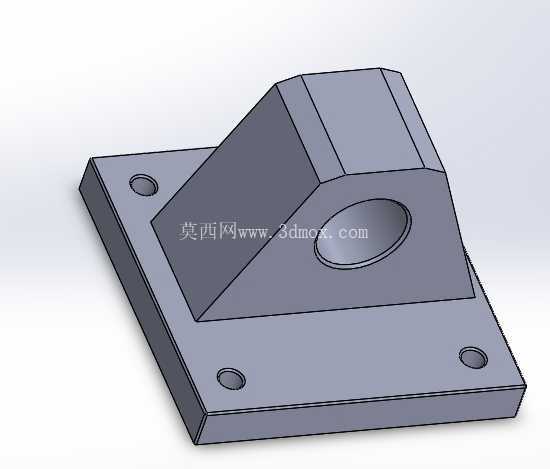

从结构功能特性来看,该支撑件采用一体化铸造成型的主体结构,底部为方形安装法兰板,板面上预留三个沉头安装孔,孔位采用非对称三角排布,相比常规四点安装的结构,既减少了现场安装的螺栓紧固工作量,又能通过三角定位的稳定性抵消活塞运动带来的各个方向的倾覆力矩,安装时可根据现场布设空间选择三个孔位的朝向,适配不同的安装基面朝向。主体上部为带通孔的支撑座体,通孔内径与对应规格液压活塞的缸体外径采用过渡配合公差,装配时可通过压装或者热装的方式将活塞缸体固定在通孔内,支撑座与底部法兰之间设置两道三角形加强筋,筋板厚度与主体壁厚保持一致,从受力路径来看,活塞工作时产生的径向载荷会通过支撑座体传递到两道加强筋上,再均匀分散到底部安装法兰的整个基面,避免局部应力集中导致的支撑件变形。
设计过程中充分考虑了铸造工艺的可行性,所有转角位置均设置了R3-R5的铸造圆角,避免直角位置出现铸造应力集中、冷隔缺陷,同时支撑座通孔的两端都设置了1×45°的装配导向倒角,方便活塞缸体装配时的导入,减少装配过程中对缸体外表面的划伤。安装边界方面,底部法兰的长宽尺寸控制在160mm×120mm区间,整体安装高度不超过100mm,属于紧凑型的支撑结构,不会占用过多的设备安装空间,三个安装孔的中心距分别为120mm、90mm、90mm,适配M10规格的内六角圆柱头螺栓进行固定,安装基面的平面度公差要求控制在0.1mm以内,保证支撑件安装后不会出现倾斜,进而保证活塞的运动轴线与负载轴线的同轴度。上部支撑通孔的轴线距离底部安装基面的高度为65mm,这个高度尺寸是结合常规液压活塞的中心高需求设计的,能够匹配大多数同规格液压元件的安装高度要求,不需要额外加装调整垫片。
从实际使用的角度出发,该支撑结构的材质选用HT200灰铸铁铸造,这种材质具备良好的减震性能,能够有效吸收活塞往复运动过程中产生的振动,降低液压系统运行时的噪音,同时灰铸铁的铸造流动性好,容易获得结构完整的铸件,加工余量小,后续只需要对安装基面、支撑通孔、安装孔位置进行少量机加工即可满足装配精度要求,制造成本相比焊接结构的支撑件更低,适合批量生产应用。在结构细节处理上,支撑座体的顶部设置了一个小的平面工艺台,方便加工过程中的装夹定位,也可以作为后续加装传感器、行程开关的安装基面,不需要额外在支撑件上焊接支架。加强筋与法兰、支撑座的连接位置都做了圆弧过渡,避免长期受交变载荷作用下出现疲劳裂纹,延长支撑件的使用寿命。
现场安装时,需要先将安装基面清理干净,去除毛刺、焊渣等凸起物,将支撑件放置到预定位置后,先穿入三个固定螺栓但不拧紧,将活塞缸体穿入支撑通孔调整好轴向位置后,再交叉拧紧三个固定螺栓,拧紧力矩控制在35-40N·m,避免力矩过大导致法兰板变形,安装完成后需要检测活塞杆的径向跳动量,保证跳动值不超过0.05mm,确保活塞运行过程中不会出现卡滞、偏磨的问题。这种支撑结构相比分体式的抱箍支撑,一体化的结构刚性更好,装配累积误差更小,能够长期保持活塞的安装精度,减少液压系统的后期维护工作量。
