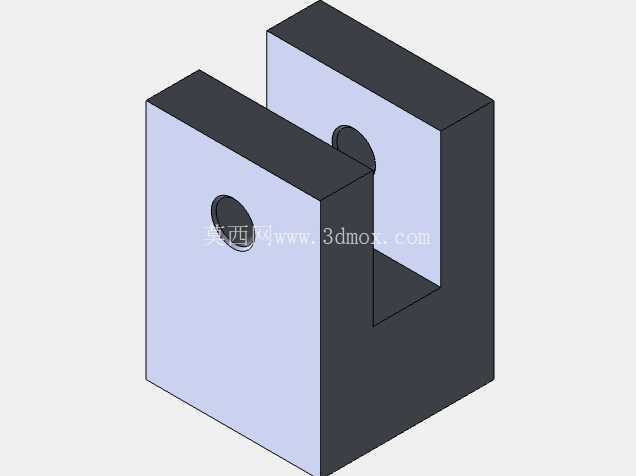

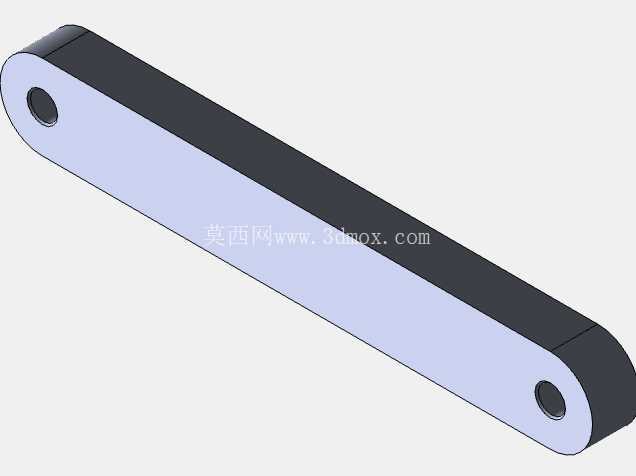

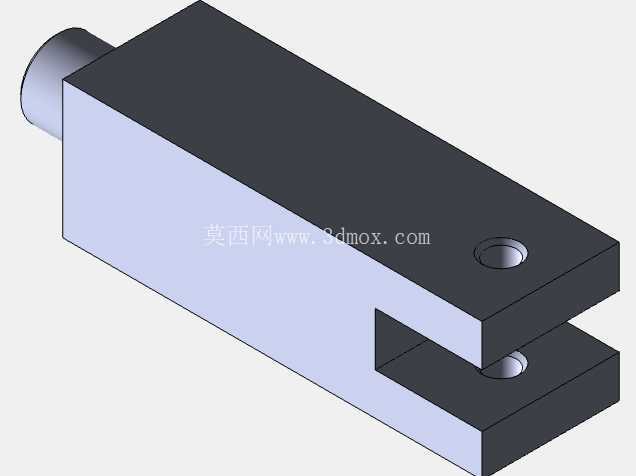

带法兰安装基座的阶梯轴类铸造接头

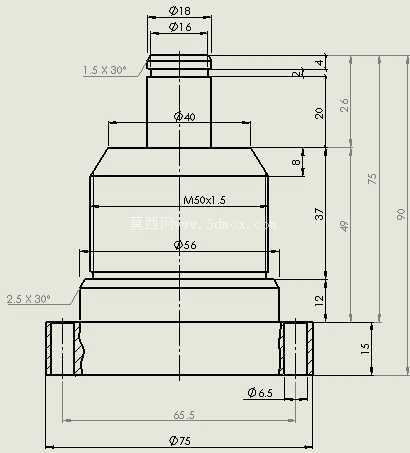

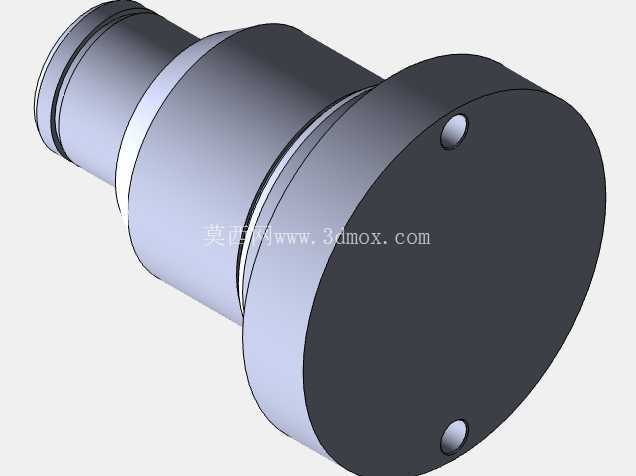

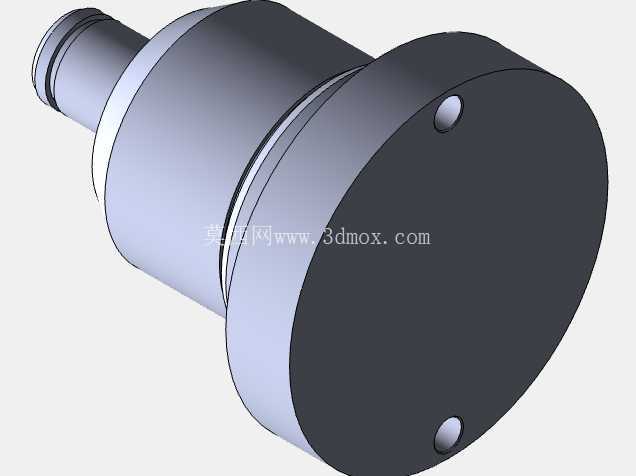

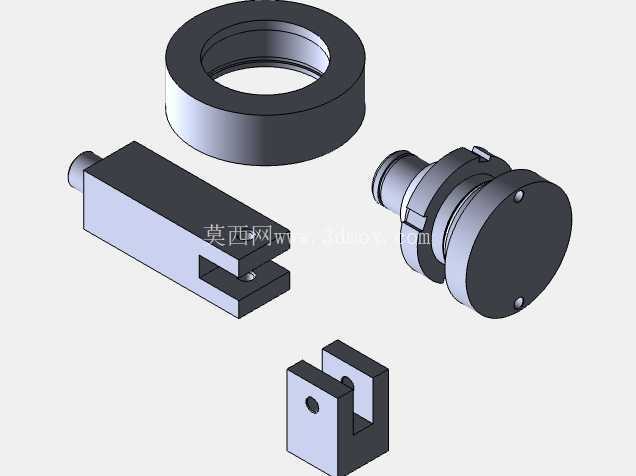

　　这类带法兰安装结构的阶梯式铸造接头，多应用在中小吨位液压系统、气动管路以及低压流体输送的工位中，作为管路与执行元件之间的过渡连接部件，承担介质导通、结构定位以及外接部件承载的作用。从结构设计逻辑来看，底部的法兰安装边是整个零件的安装基准，法兰上预留的6个Φ6.5通孔，采用65.5的孔位分布直径，适配常规的M6螺栓紧固方案，安装时法兰与对接面之间可加装密封垫片，15mm的法兰厚度能够保证螺栓预紧时不会出现结构变形，同时底部2.5×30°的倒角设计，既可以在装配时起到导向作用，避免安装边磕碰对接面的密封槽，也能去除铸造后的飞边毛刺，减少装配干涉。

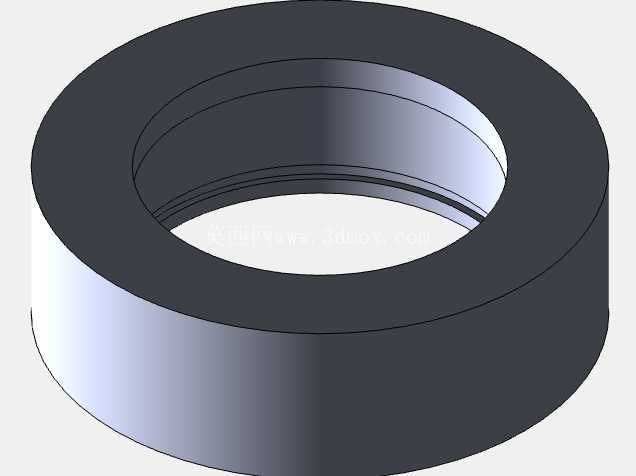

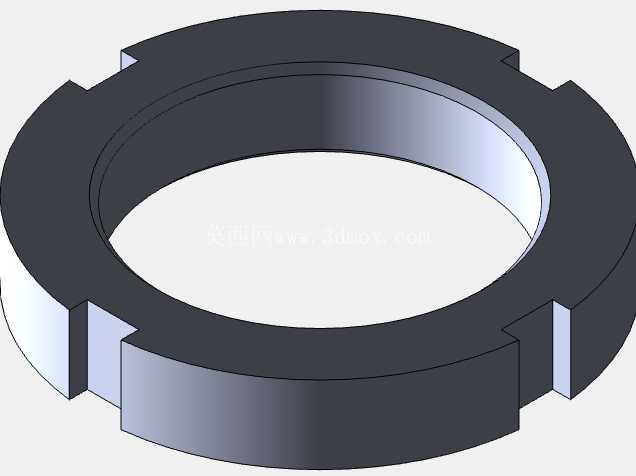

　　法兰向上延伸的12mm高度轴段，直径为Φ56，这个轴段主要作为安装定位段，可插入对接部件的定位沉孔中，保证接头与对接部件的同轴度，避免管路连接后出现偏心应力。往上的主体段设置了M50×1.5的细牙外螺纹，细牙螺纹的自锁性能更好，适合有振动的工况环境，螺纹段长度37mm，能够满足常规锁紧螺母、管接头的拧入深度需求，螺纹段上下的8mm、20mm直径Φ40的轴段，一方面是作为螺纹加工的退刀避让结构，另一方面也可以作为外接卡箍、防护套的安装位，顶部的Φ18、Φ16阶梯轴段，端部做了1.5×30°的倒角，方便插入对接的软管或者硬管内孔，顶部2mm、4mm的环槽结构，可用于安装O型密封圈或者挡圈，实现管路连接后的径向密封，防止介质泄漏。

　　整个零件总高度控制在75mm，各段轴径的阶梯差都做了平缓过渡，没有尖锐的应力集中棱角，符合铸造工艺的拔模要求，铸造后仅需要对螺纹安装面、法兰密封面、顶部插接面进行少量机加工即可达到使用精度，能够有效控制生产制造成本。在实际选型应用中，这类接头可适配16mm通径的流体管路，额定工作压力可满足1.6MPa以下的气动、低压液压以及水循环系统使用，安装时需要注意法兰螺栓的对角紧固，保证密封面受力均匀，顶部插接段装配时需要涂抹适量密封脂，减少密封圈装配时的磨损。

　　从建模角度来说，这类回转类零件优先采用旋转凸台生成主体结构，再通过拉伸切除生成法兰安装孔，通过扫描切除生成外螺纹结构，建模时需要注意各倒角、退刀槽的尺寸精度，尤其是密封槽的尺寸公差，会直接影响最终的密封效果，同时要预留铸造拔模斜度，保证模型能够直接用于模具开模生产。
