高速流线型锥状气动构件结构设计

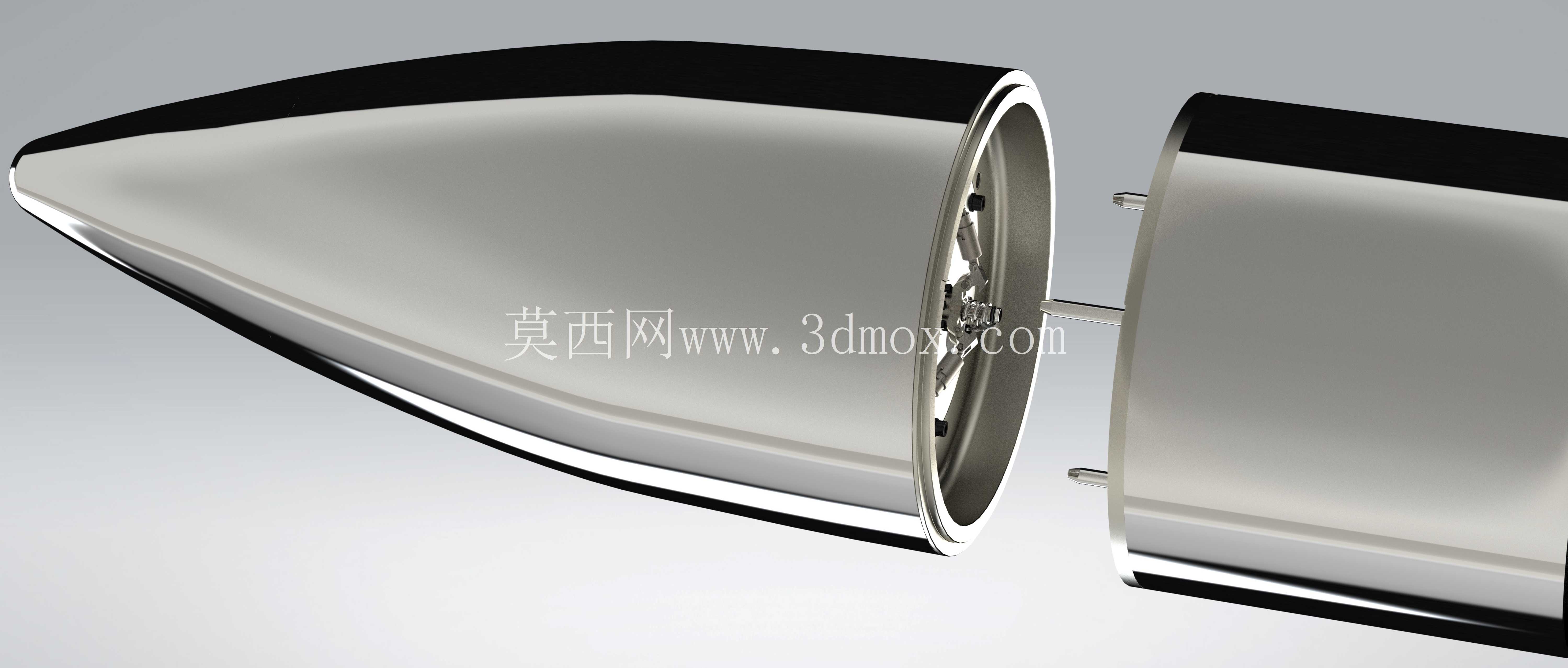

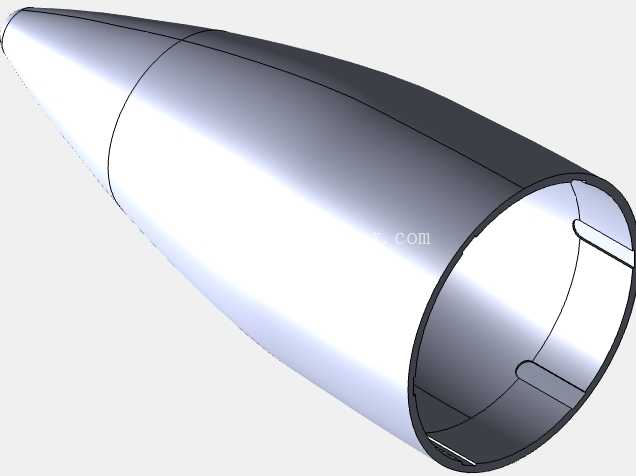

　　该锥状气动构件主要面向高速运行装备的前端整流场景使用，在实际工程应用中，这类构件承担着破开迎面气流、降低整体运行风阻的核心作用，常见于高速运载装备、气动试验装置、高速流体输送设备的前端导流段，能够有效减少气流在构件表面形成的紊流区，降低运行过程中的气动噪声与能量损耗。从结构功能来看，该构件采用分体式组合设计，锥段与后端筒体采用对接式装配结构，对接面设置有定位插销结构，能够保证装配过程中锥段与筒体的同轴度，避免装配错位导致的气动外形偏差，内部预留的安装空间可适配导流叶片、传感元件等内置功能部件，满足不同场景下的功能拓展需求。

　　设计过程中优先遵循气动外形优化逻辑，锥面采用连续变曲率流线型曲面，从尖端到对接端面的曲率过渡平滑无突变，能够让气流沿锥面顺畅流向侧后方，避免在锥面局部形成气流分离区，降低压差阻力；构件外表面设计为高光整度金属面，既能够减少气流与表面的摩擦阻力，也能降低长期使用过程中表面沾附杂物对气动性能的影响。从安装边界来看，该构件的对接端面设置有环形配合止口，止口的配合公差选用过渡配合等级，既能够保证装配后的定位精度，也便于后期的拆装维护；筒体侧部伸出的定位销采用对称布置形式，装配时可与后端基座的定位孔快速对位，减少装配找正的工作量，构件整体的径向尺寸从尖端零位逐步过渡到对接端的最大直径，轴向长度与最大直径的比例经过气动仿真优化，能够在保证整流效果的同时控制构件的整体重量，避免前端悬臂过长导致的结构振动问题。

　　在结构强度设计层面，锥段壳体采用等强度变厚度设计，尖端区域厚度稍大以抵御高速运行中可能遇到的颗粒物冲击，靠近对接端的区域厚度逐步降低，在保证整体结构刚度的前提下控制构件自重，内部设置的环形加强筋与筒体的内壁加强结构对应，能够将锥段承受的气动载荷均匀传递到后端连接基座，避免局部应力集中导致的结构变形。实际选型应用时，需要注意该构件的安装同轴度偏差需控制在合理范围内，若同轴度偏差过大，会导致两侧气流分布不均，运行过程中产生额外的侧向力，影响整体装备的运行稳定性；构件表面的防护处理需要满足使用场景的环境要求，若应用在高湿、高盐雾的场景下，需要在金属基材表面做对应的防腐处理，避免长期使用过程中表面锈蚀破坏气动外形的光滑度。

　　从建模实现的角度来看，该构件的曲面建模需要优先保证曲面的G2连续，避免曲面拼接处出现曲率突变，否则加工完成后会在表面出现肉眼可见的棱线，破坏气动外形的完整性；分体结构的配合面需要在建模阶段就设置好合理的配合间隙，考虑实际加工过程中的公差累积，避免出现装配干涉的问题，内部的安装位需要预留足够的操作空间，满足内置部件的安装与走线需求。这类锥状整流构件的设计核心是在气动性能、结构强度、装配便利性三者之间找到平衡，既不能为了追求极致的气动外形忽略结构的可制造性与装配难度，也不能为了加工方便破坏流线型外形的连续性，实际生产中这类构件多采用精密铸造工艺成型，之后通过表面精整处理达到要求的表面粗糙度，建模阶段就需要考虑铸造工艺的拔模角度、壁厚均匀性等工艺要求，避免出现壁厚突变导致的铸造缺陷，保证成品的结构强度与外观质量。
