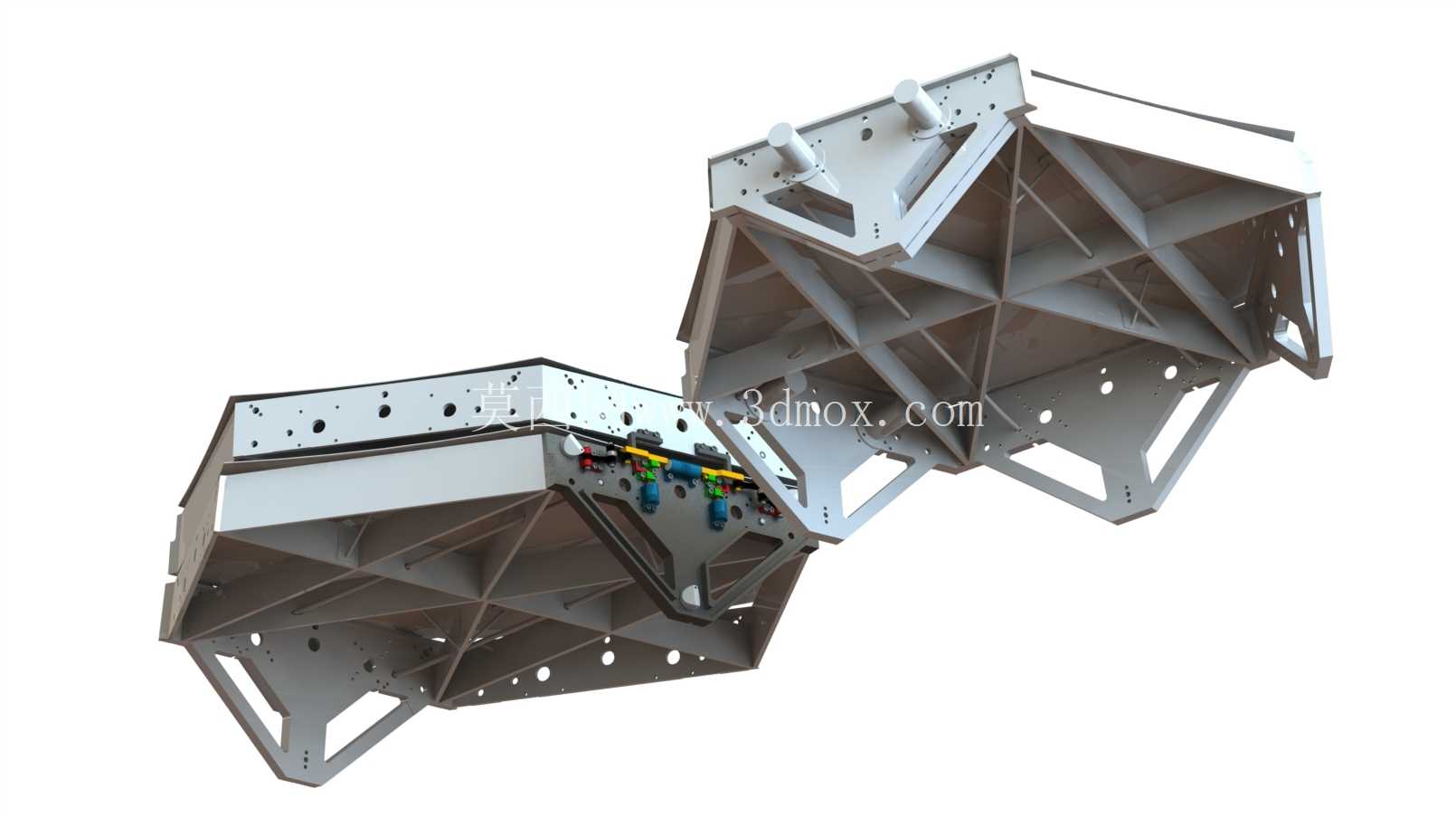

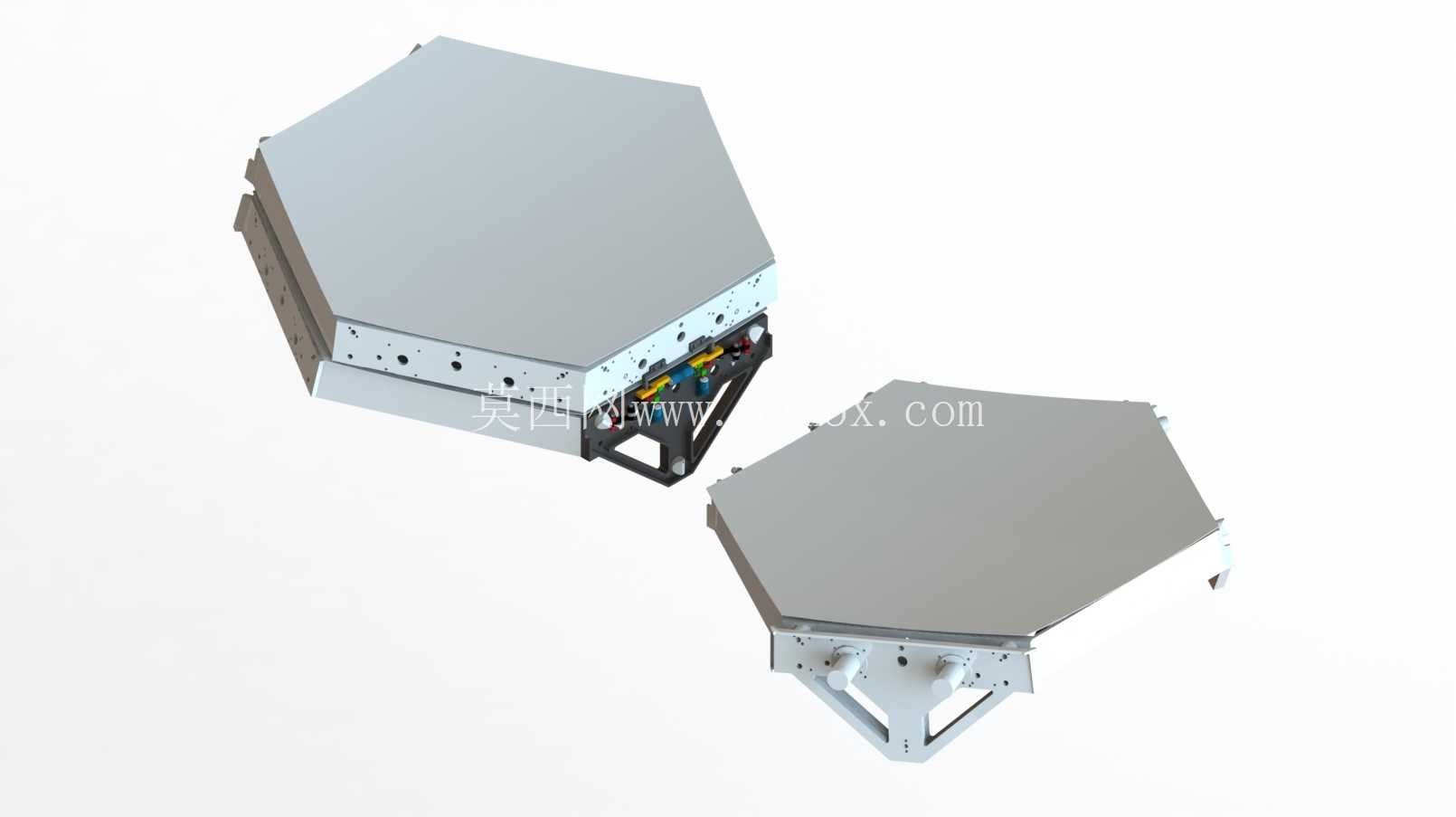

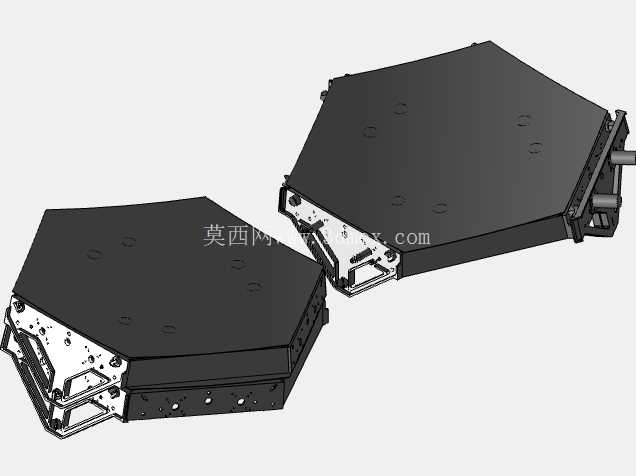

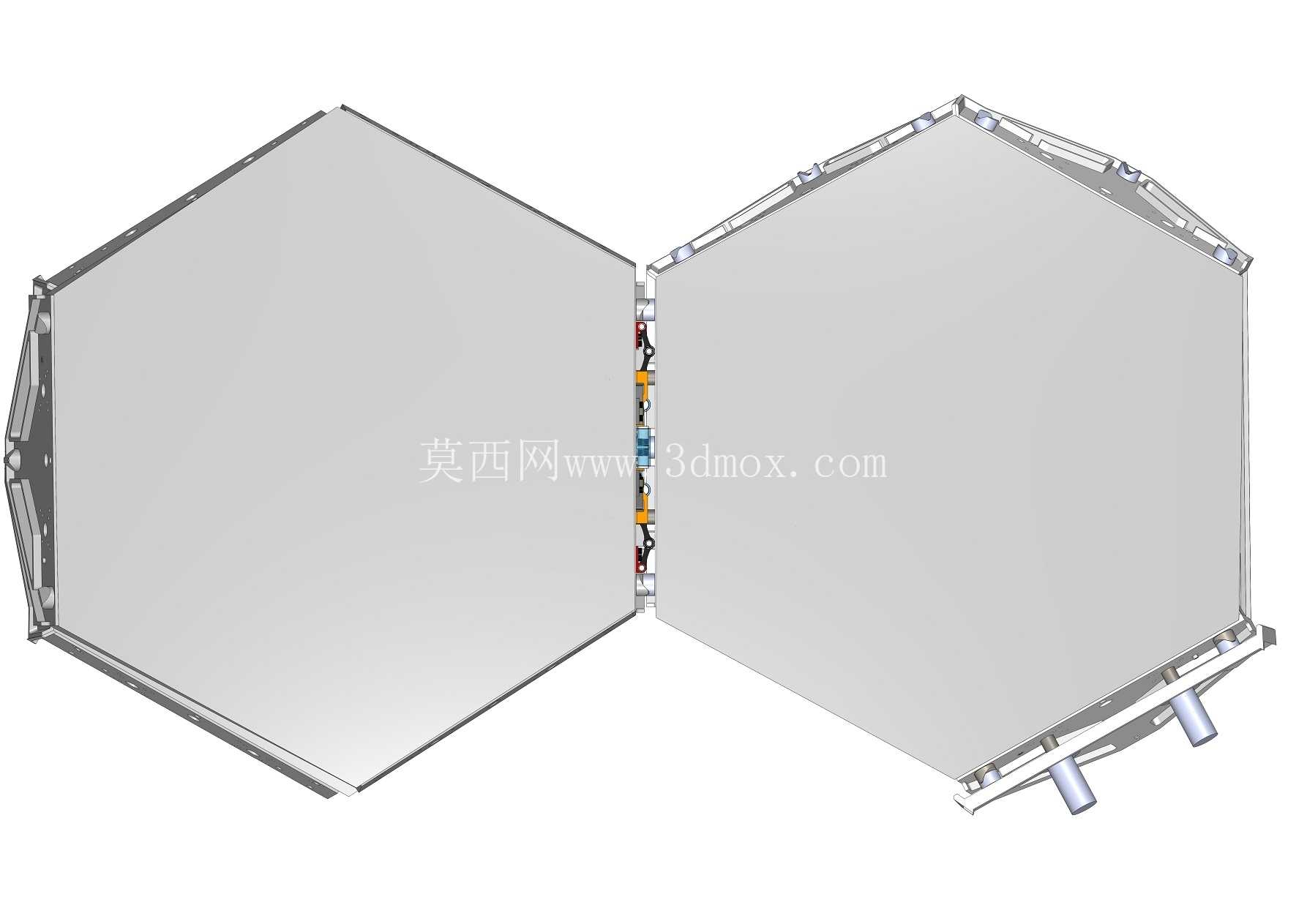

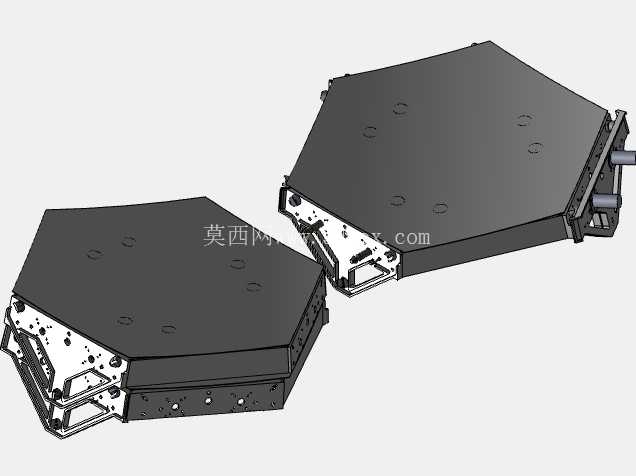

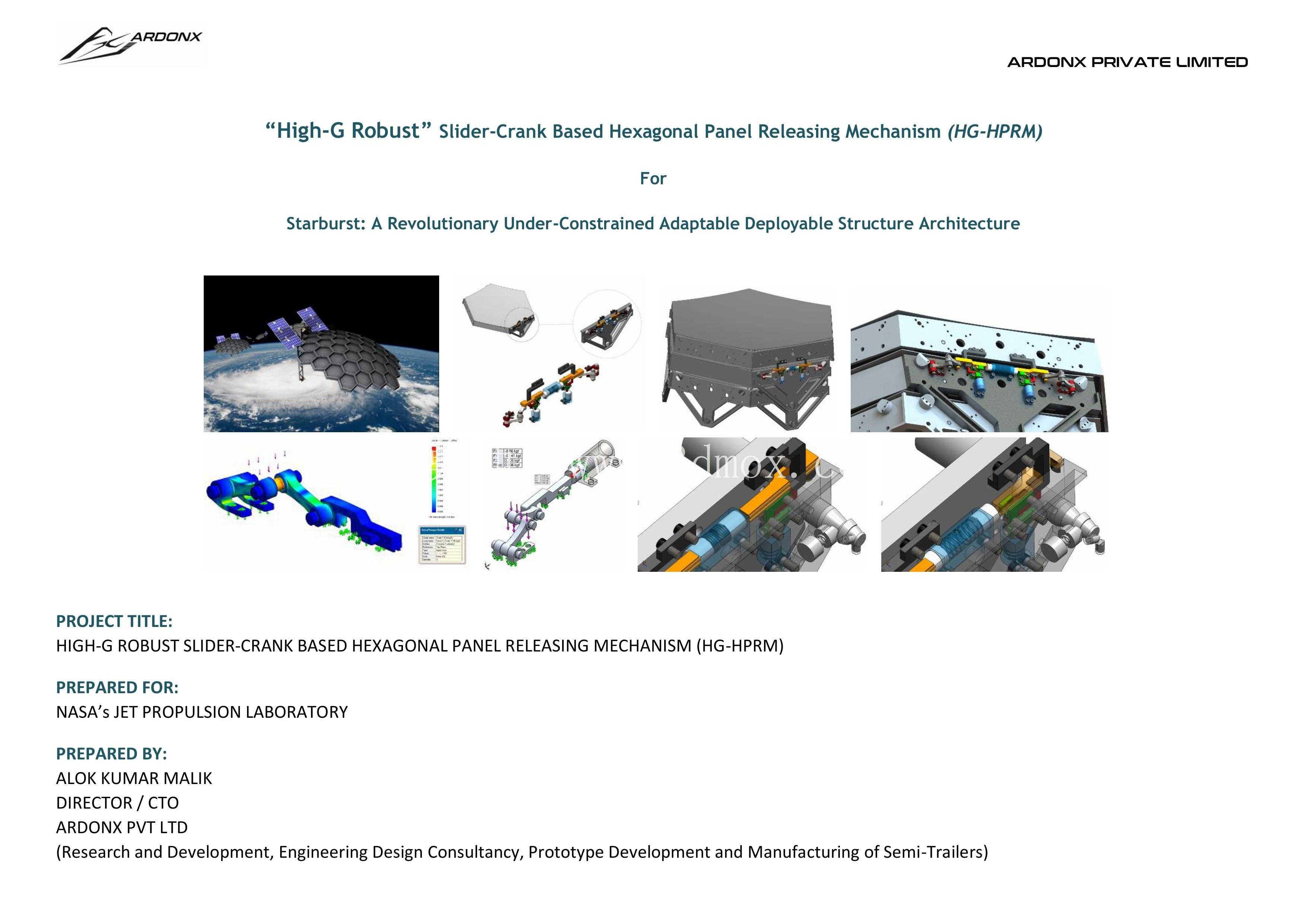

HG-HPDS：NASA 挑战赛的高负载稳健滑块曲柄六角形面板部署系统项目详细信息

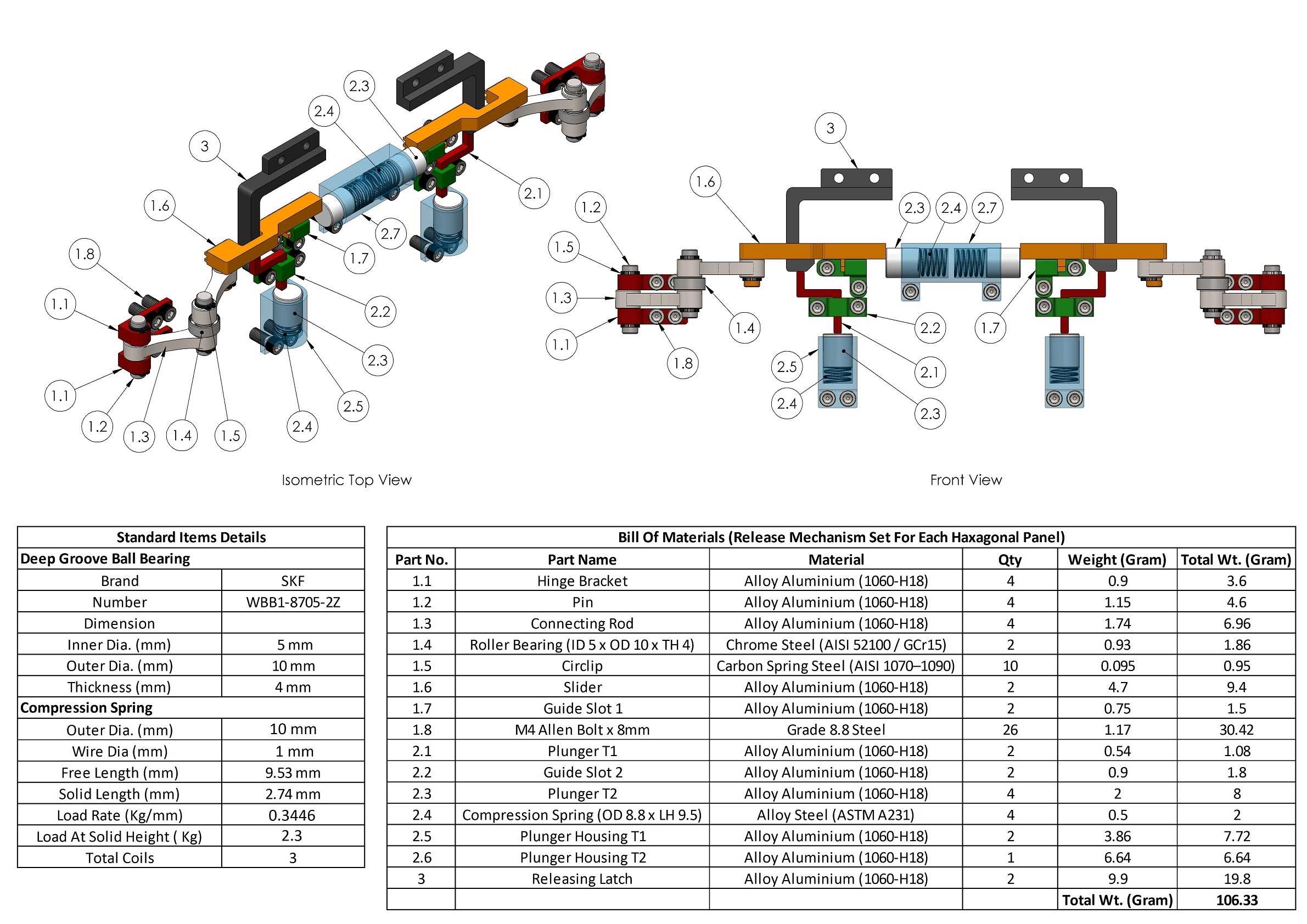

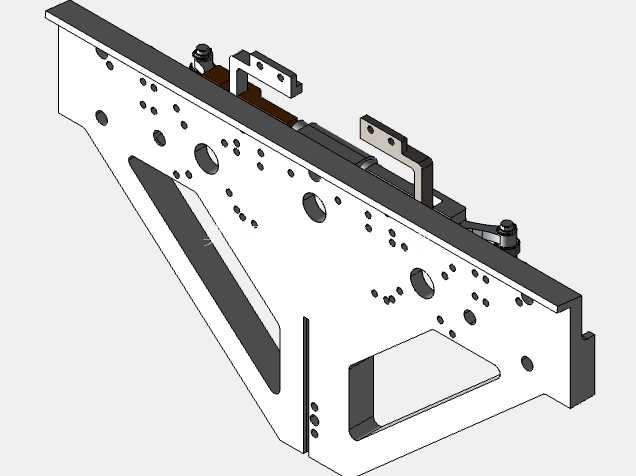

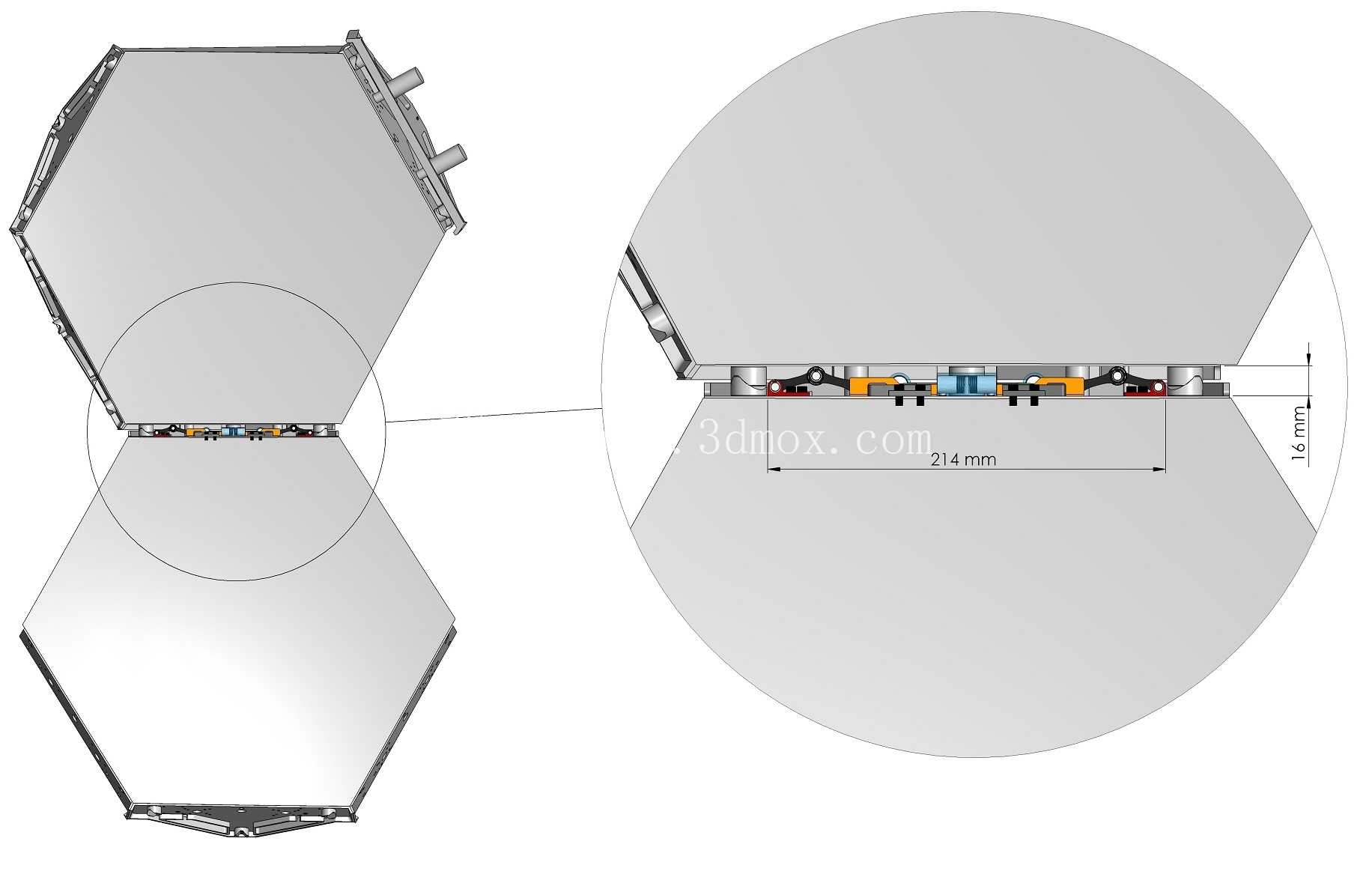

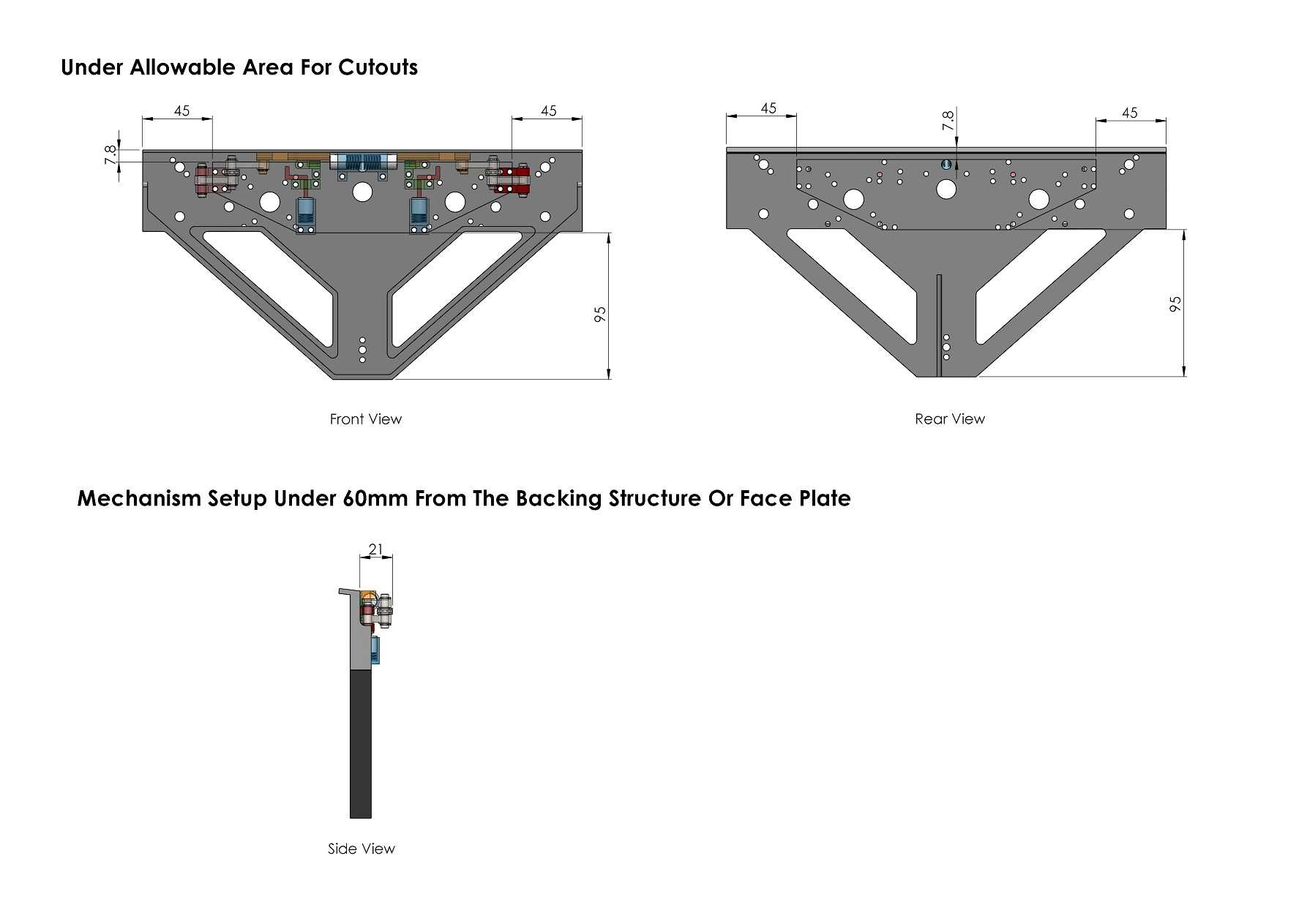

这种创新设计满足了可靠的航空航天部署组件的关键要求，能够承受极端条件，例如发射过程中经历的 250G 加速度。 该系统可确保在恶劣的轨道环境下安全接合、受控分离和可重复操作。 主要特点包括高结构坚固性、防止意外激活和低力启动序列，使其成为高风险太空任务的理想选择。主要特点和优点坚固且可重复的操作：设计用于在极端振动负载和高达 250G 的加速度下可靠地执行。由于精确的弹簧和柱塞校准，啮合和分离周期具有高耐用性和一致性。材料卓越：主底盘和移动部件由 1060-H18 铝合金加工而成，可实现最佳性能 强度重量比。压缩单元采用高级弹簧钢，确保长期的机械弹性。紧凑高效的设计：整个组件安装在指定的允许切口区域内，总质量仅为 106 克。该架构针对极端空间限制进行了优化，而不影响机械功能。安全和精密工程：惯性阻力集成：具有自锁安全功能，可防止由于冲击力而意外展开。低能量启动：需要低于 25N 激活力，确保受控且可预测

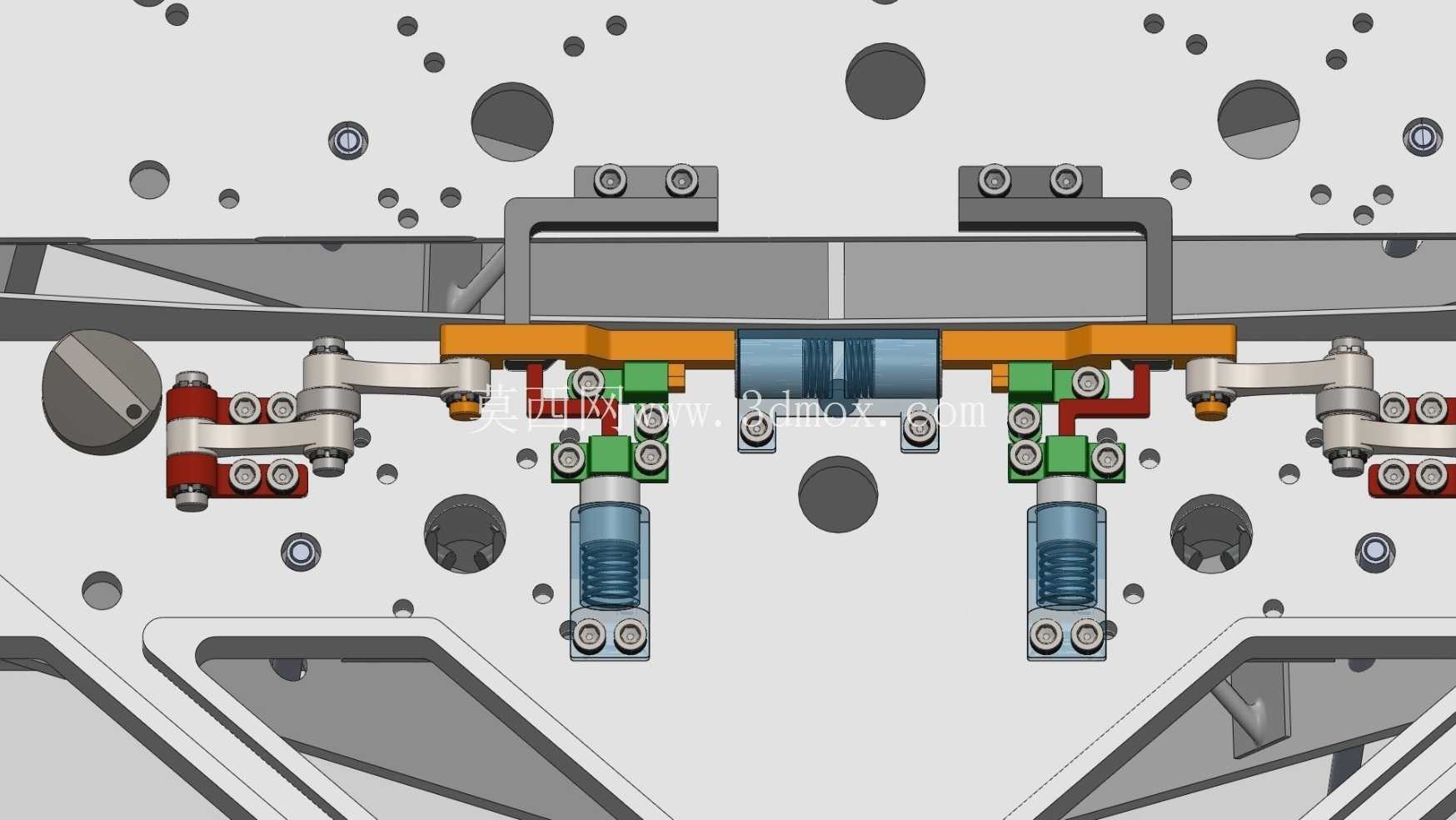

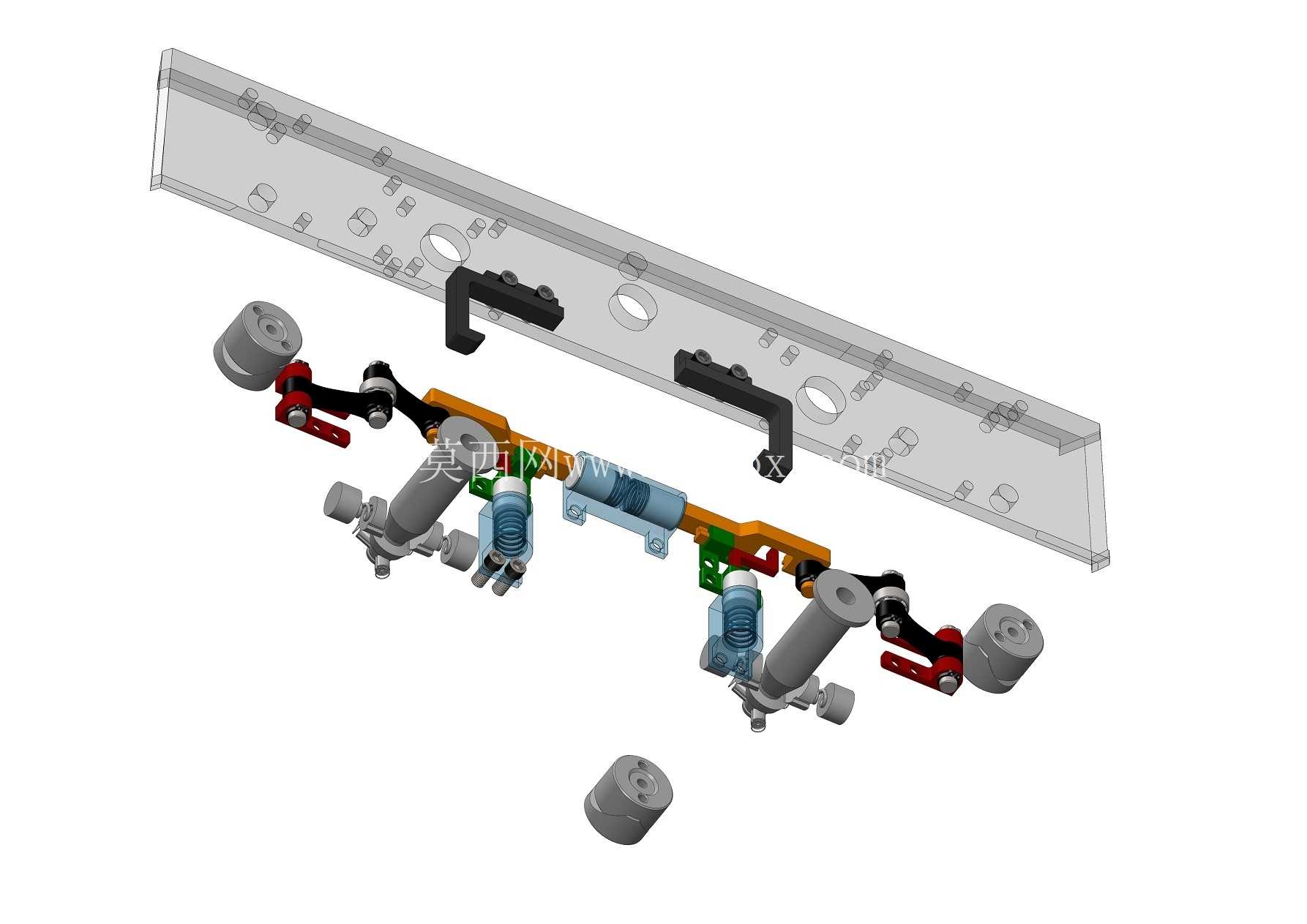

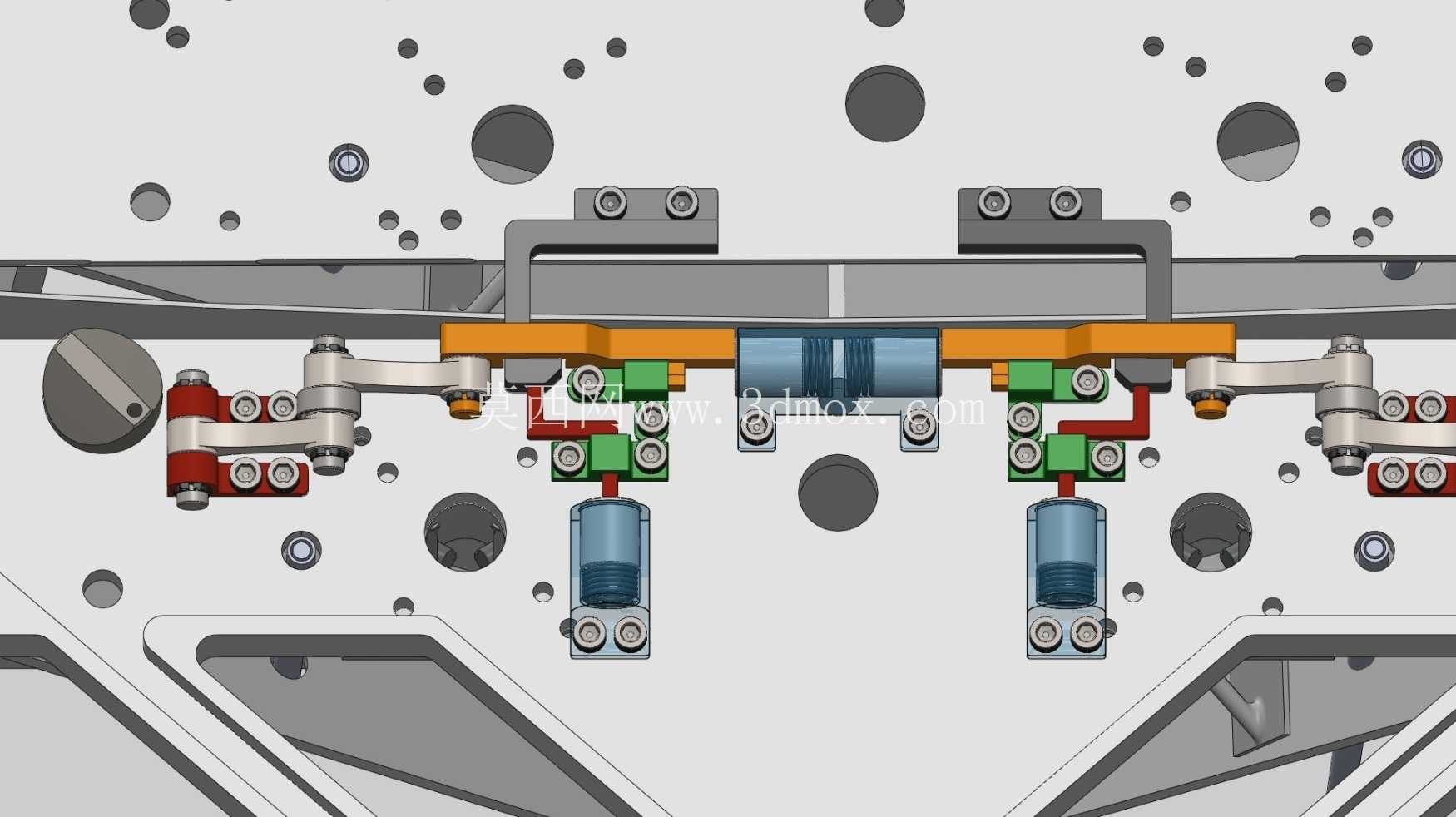

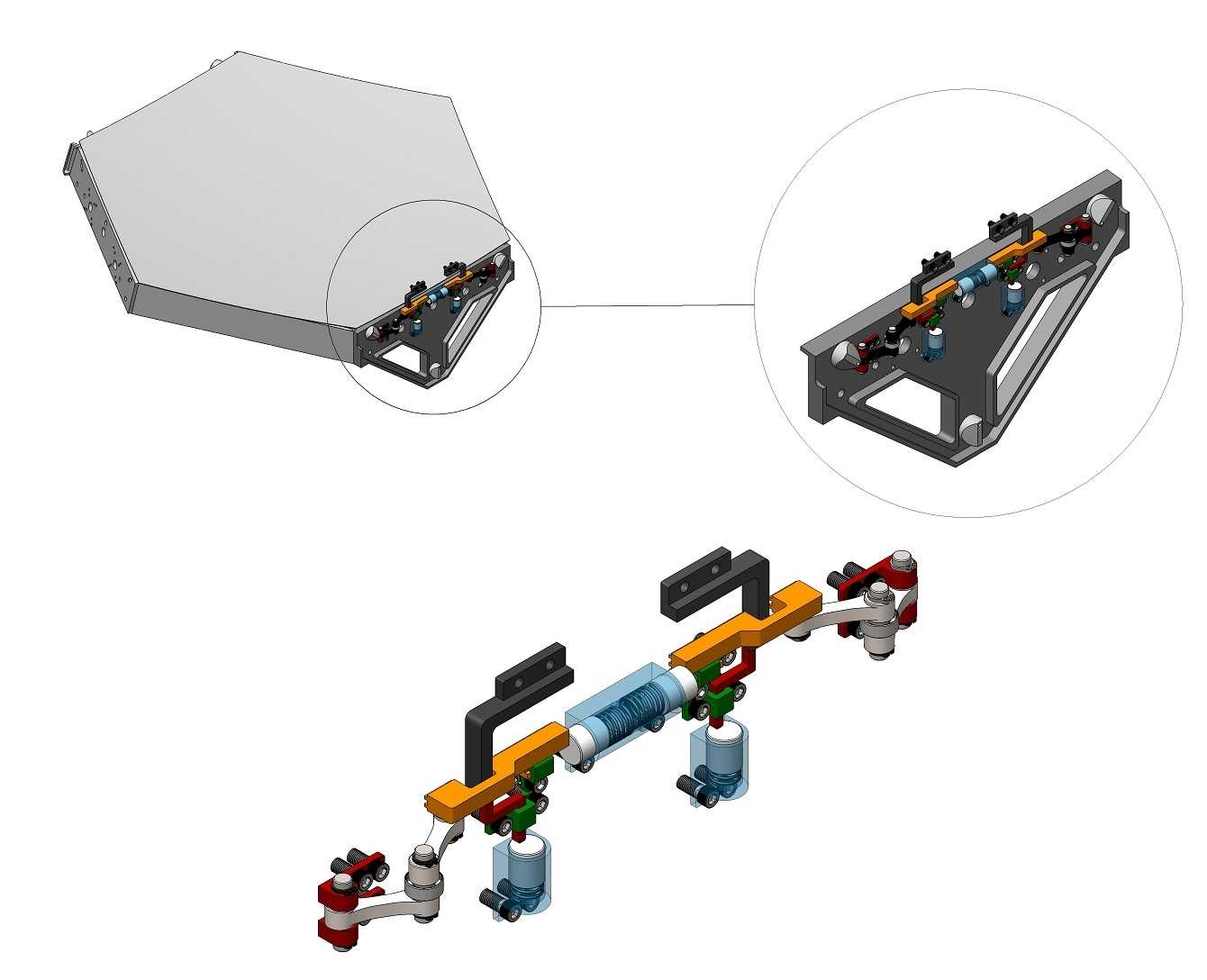

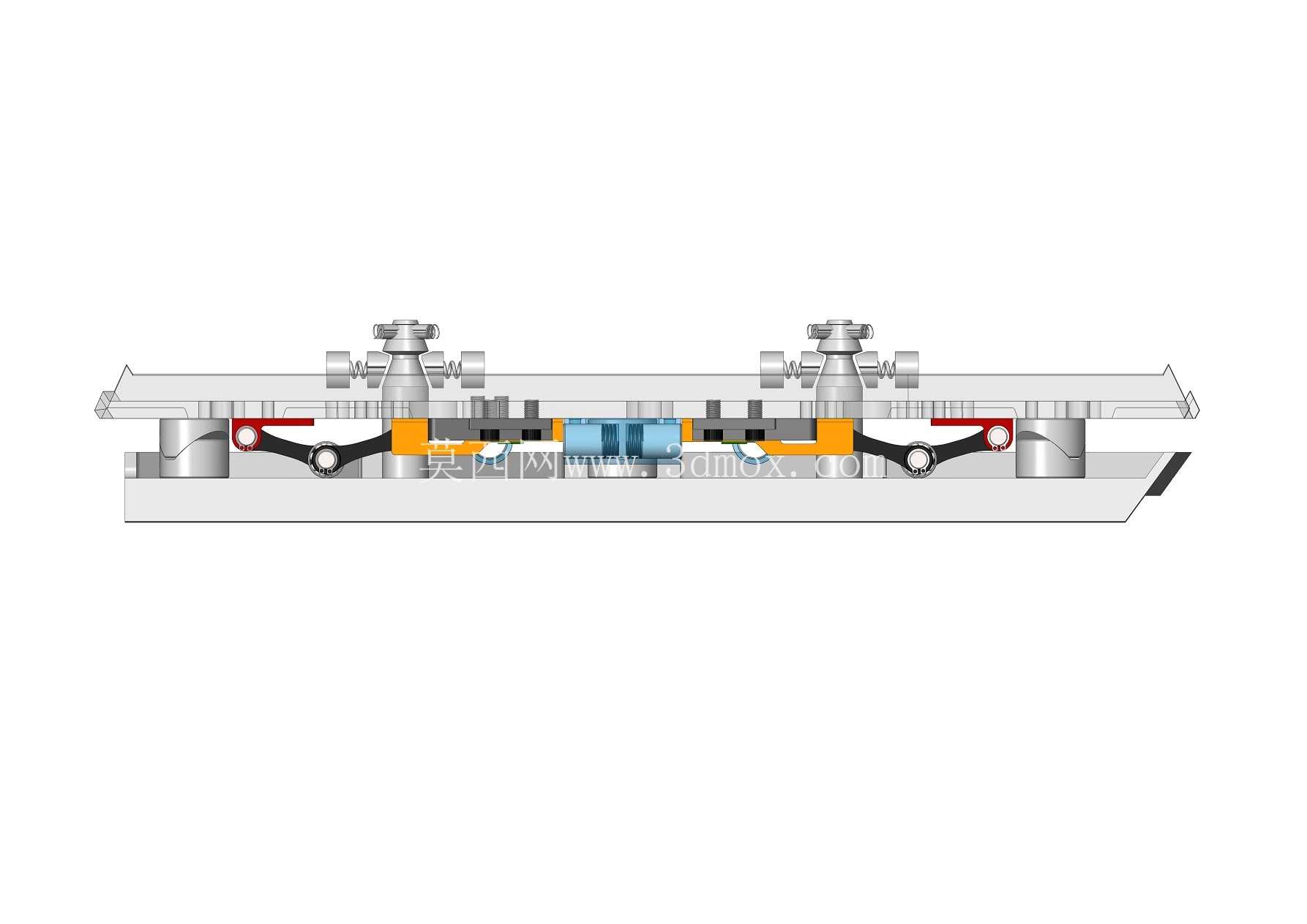

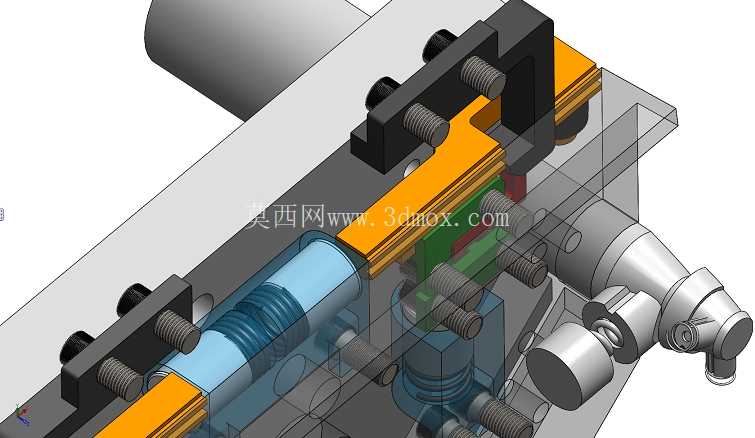

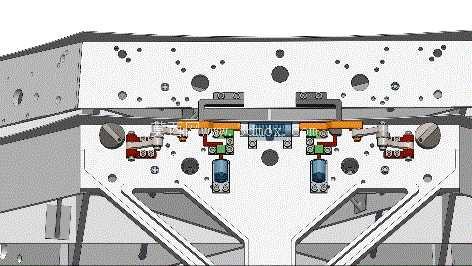

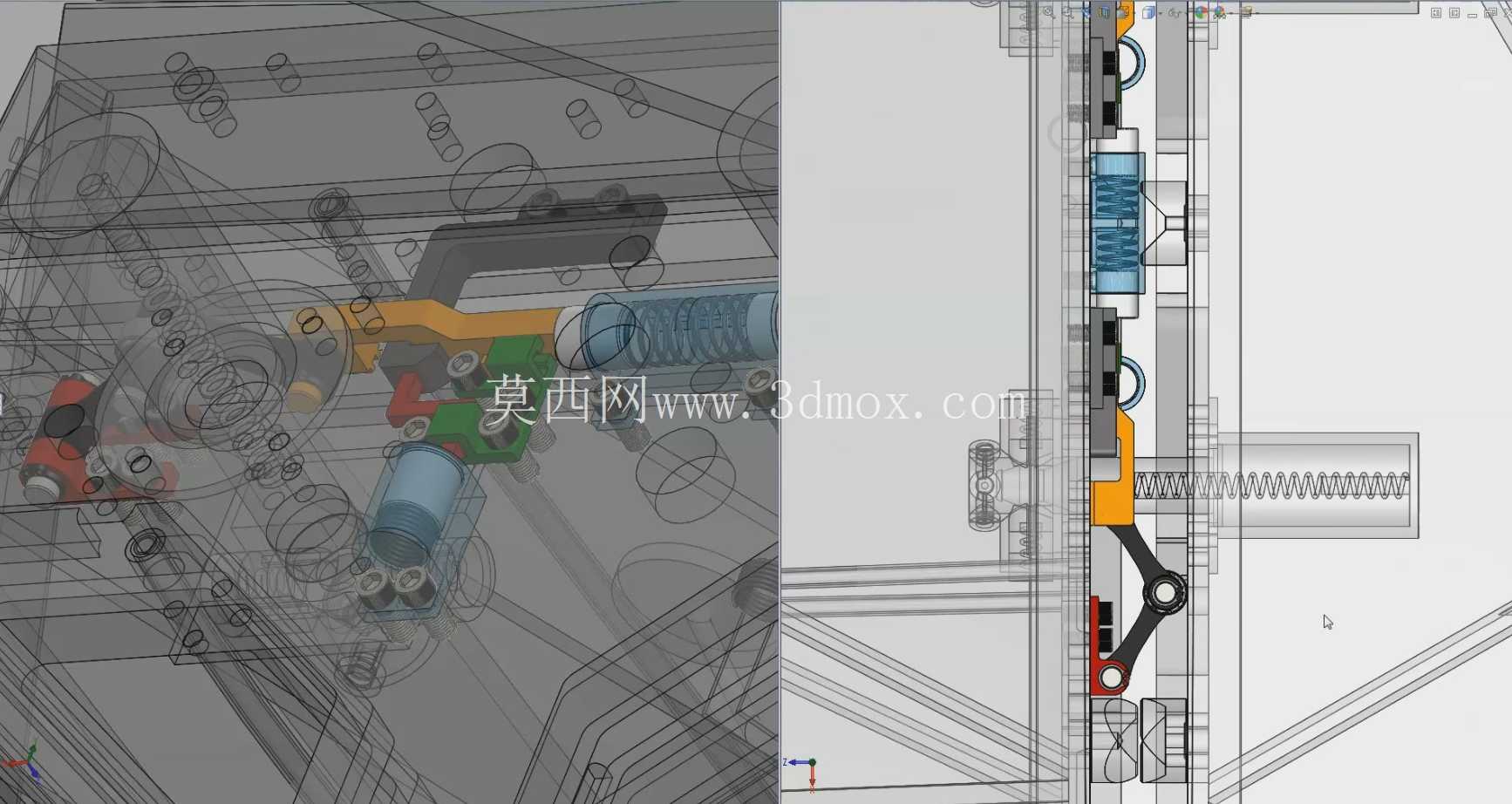

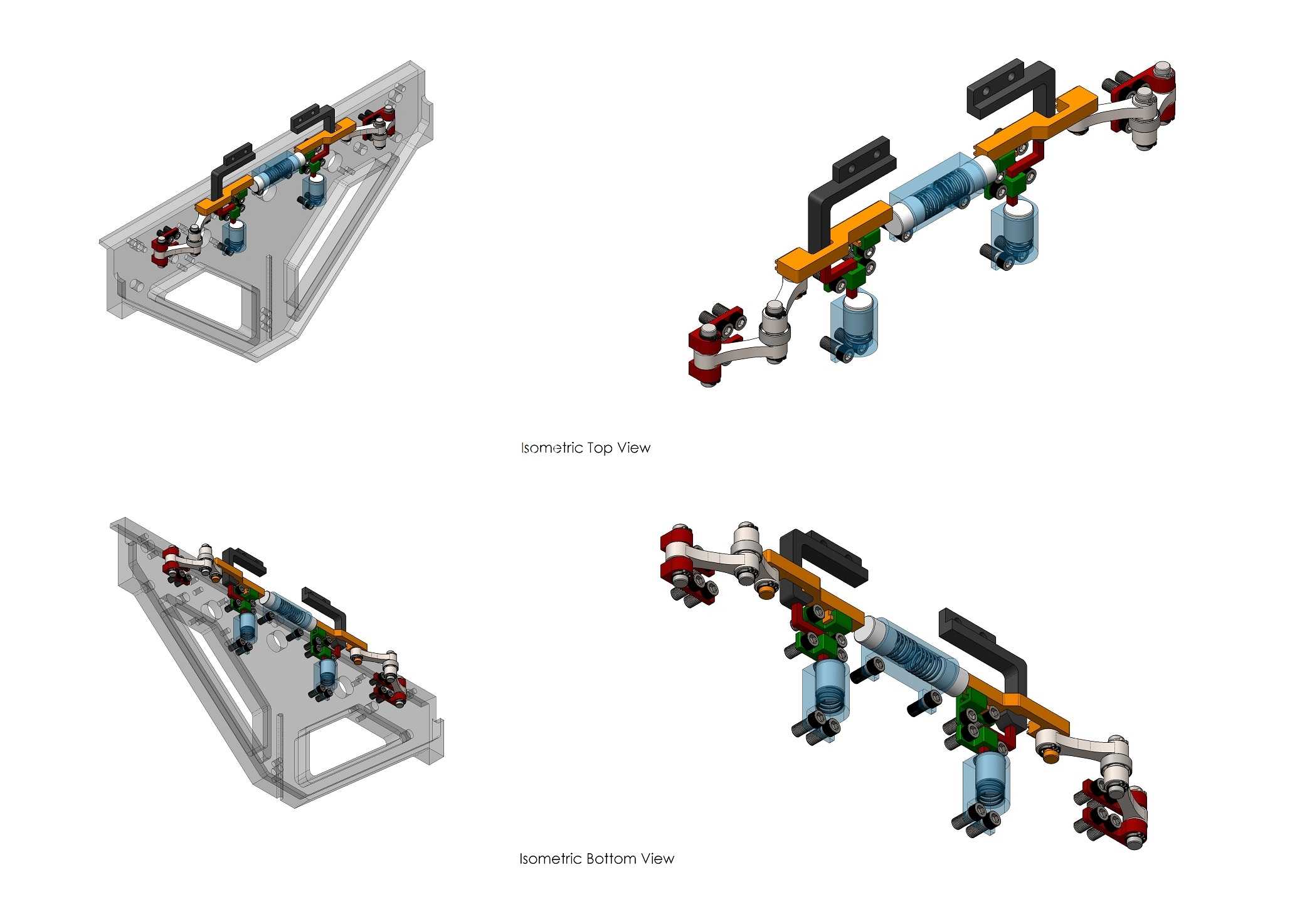

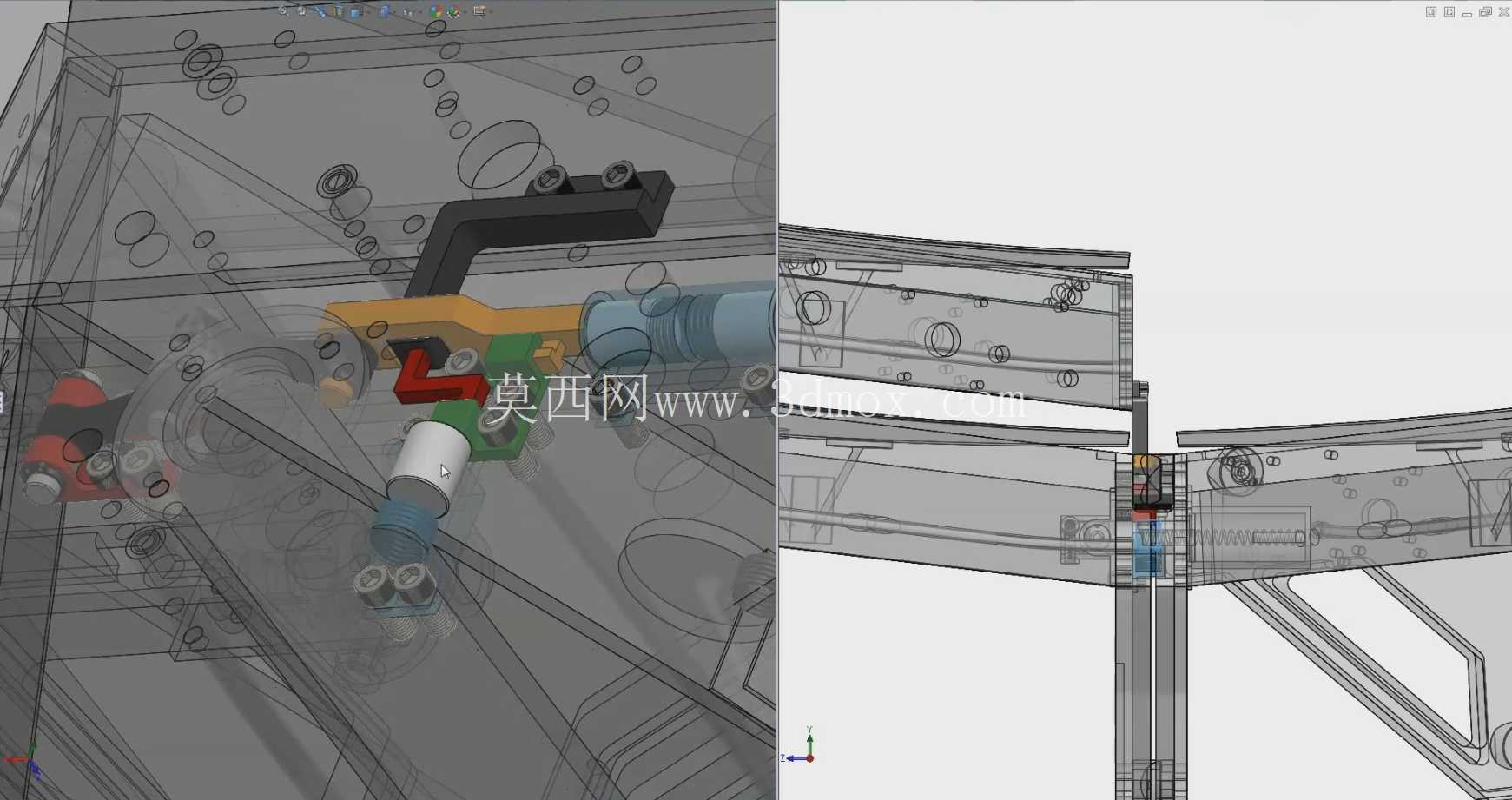

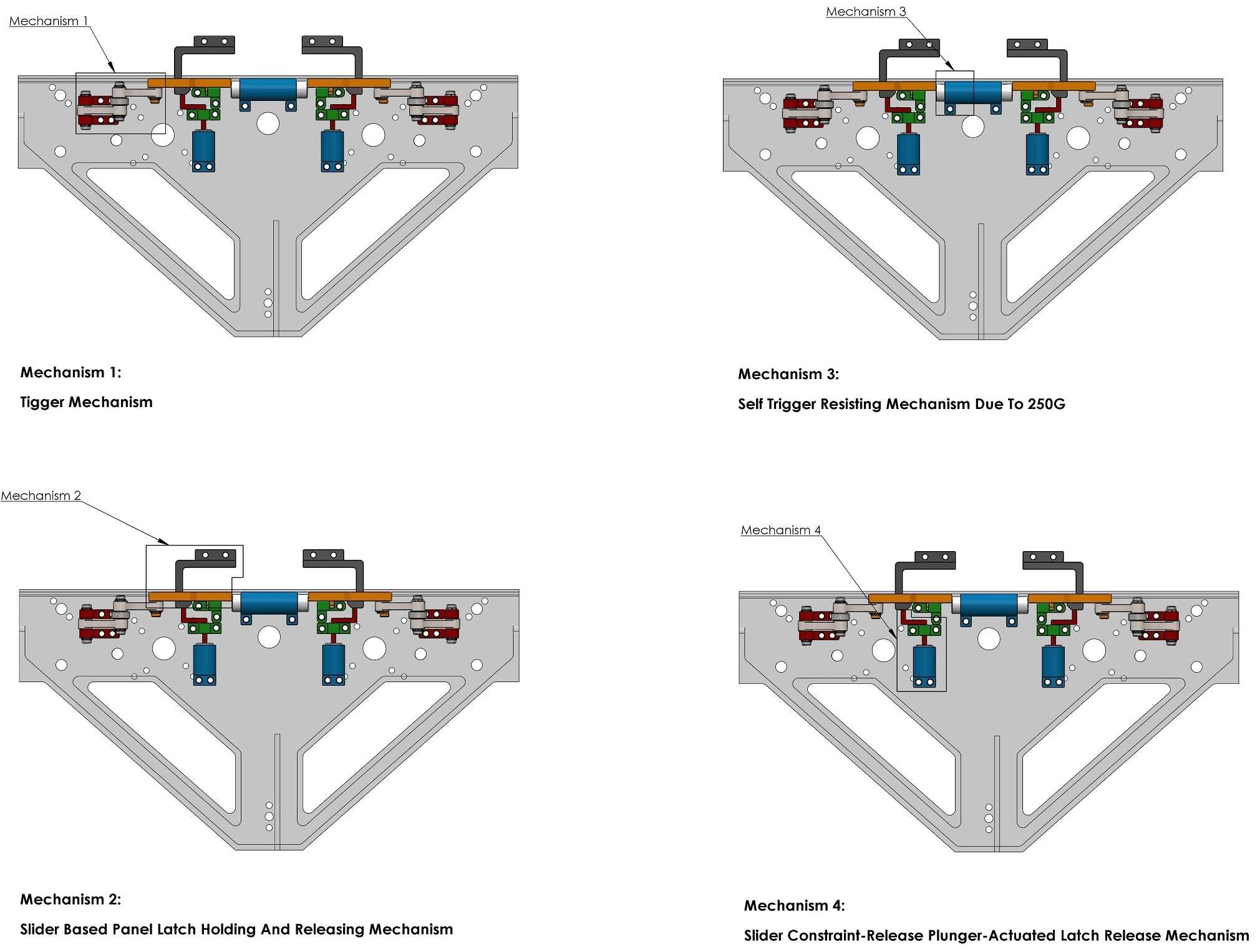

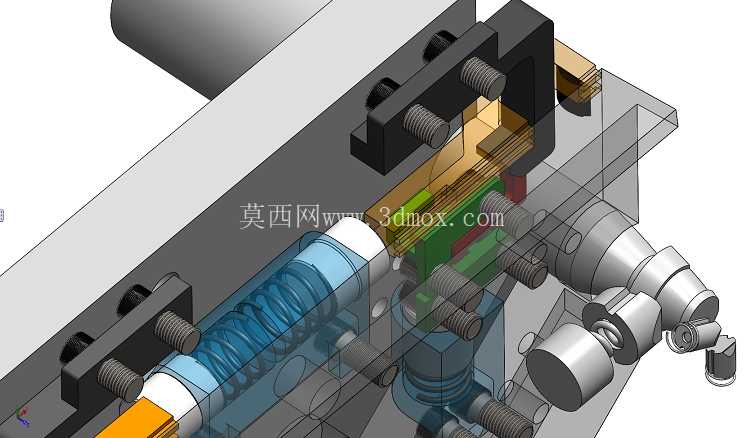

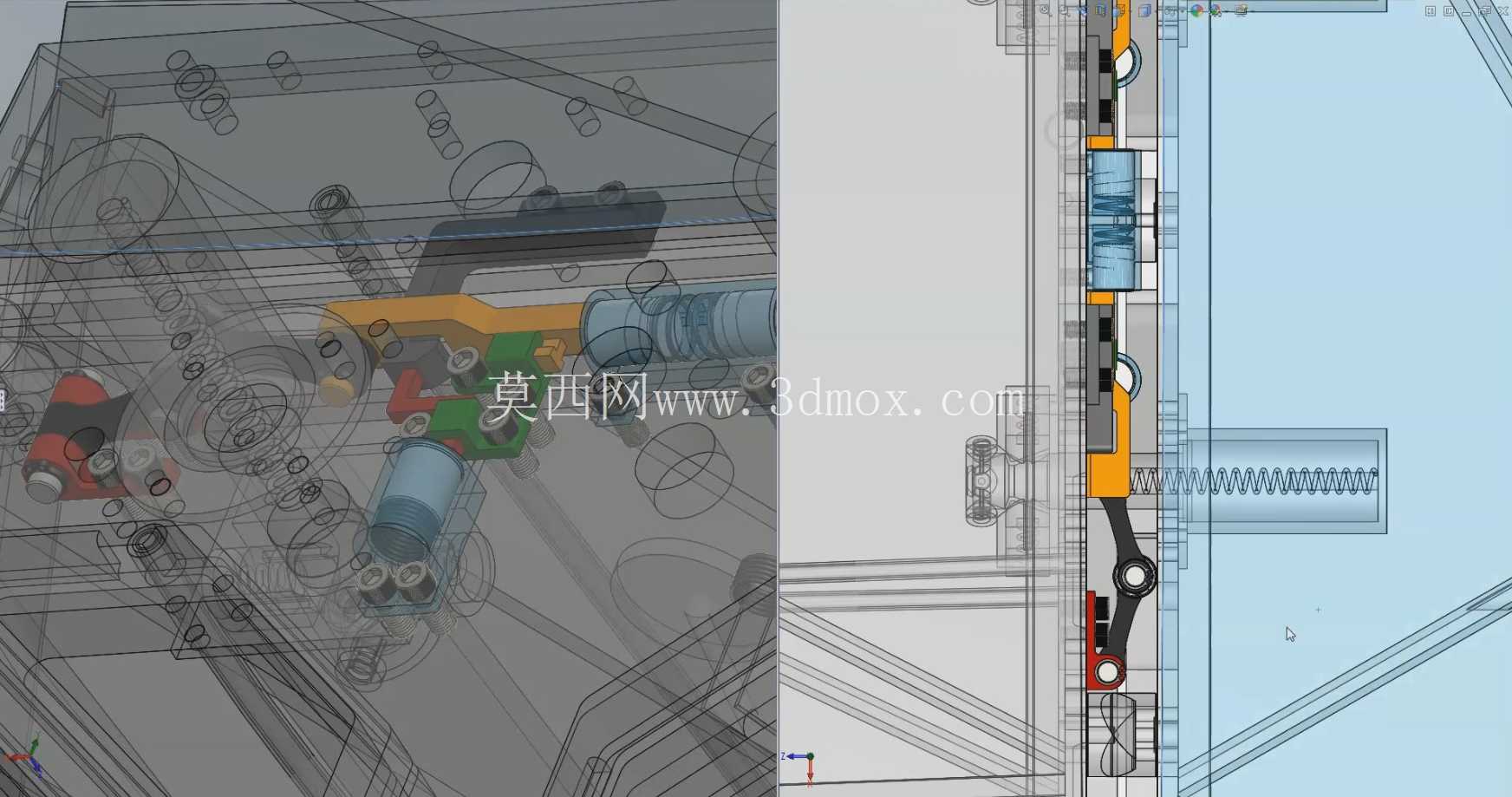

部署顺序。子组件架构：系统 A：主启动器组件。系统 B：基于滑块的面板闭锁和分离接口。系统 C：高 G 惯性安全锁（活动高达 250 G）。系统 D：柱塞驱动滑块约束释放。热和结构弹性：在 -60°C 至 100°C 的宽热范围内完全运行。通过组合热条件下的严格模拟验证结构完整性 工程亮点应力分析：进行详细的 FEA（有限元分析），以证明峰值发射载荷下的结构完整性。验证：验证激活力参数和故障安全协议，以防止过早部署。保真度：在 SolidWorks 中开发的高质量 3D 模型和渲染，确保制造就绪的精度。
