航空涡轮喷气发动机结构三维设计

在航空动力装备的结构设计领域，涡轮喷气发动机作为早期喷气式航空器的核心动力单元，其三维结构建模需要兼顾气动布局合理性、部件装配干涉校验、热端部件空间避让等多重工程需求，这类模型常被用于航空类专业教学演示、航改动力装备的结构参考、小型涡喷试制的前期方案验证场景中。从实际用途来看，这类动力装置主要通过高速喷出高温燃气产生反作用推力，适配亚音速、跨音速飞行工况下的固定翼航空器，相比活塞式航空发动机，其没有往复运动构件，高速工况下的功率输出连续性更强，单位重量推重比优势明显。

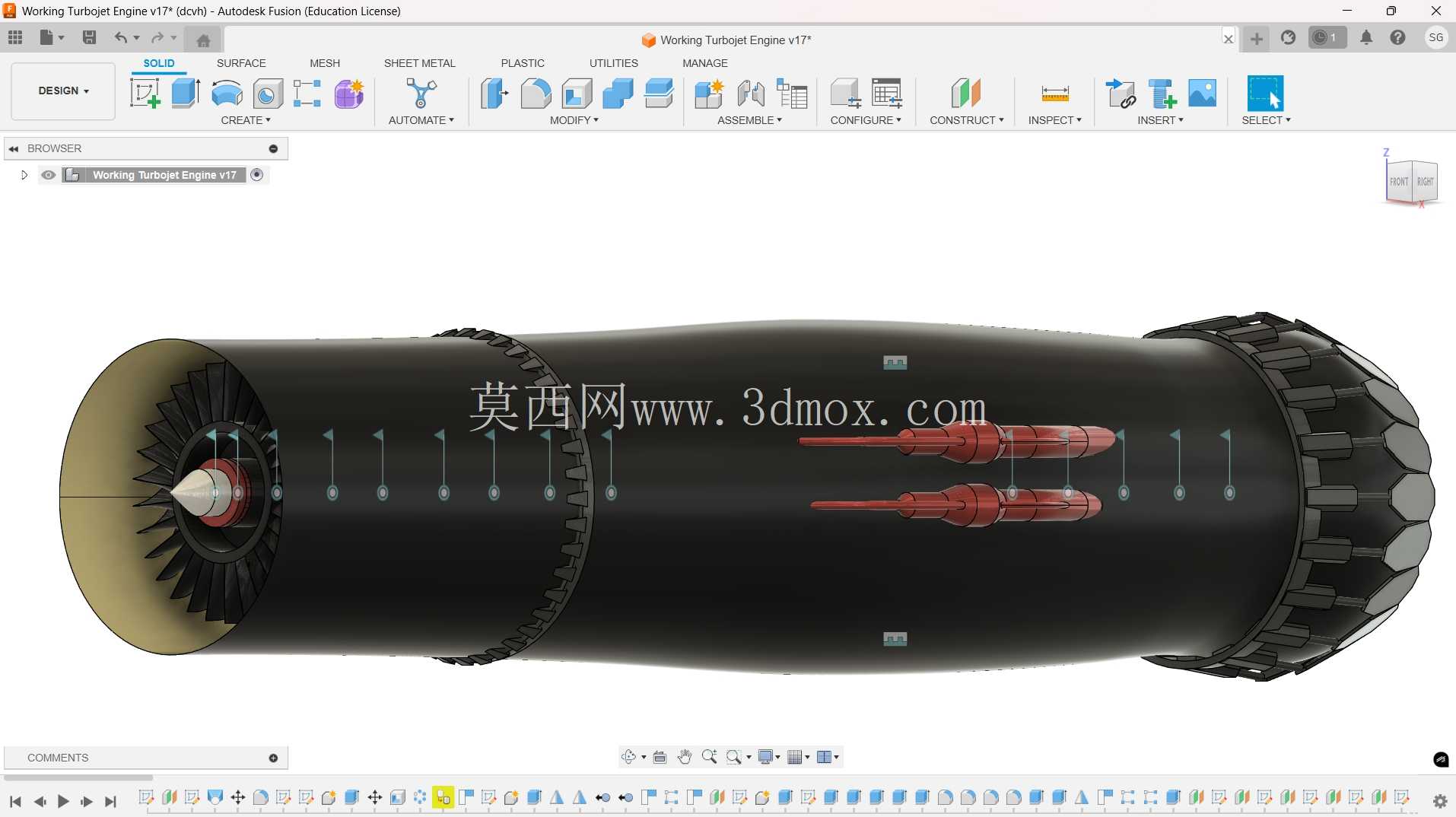

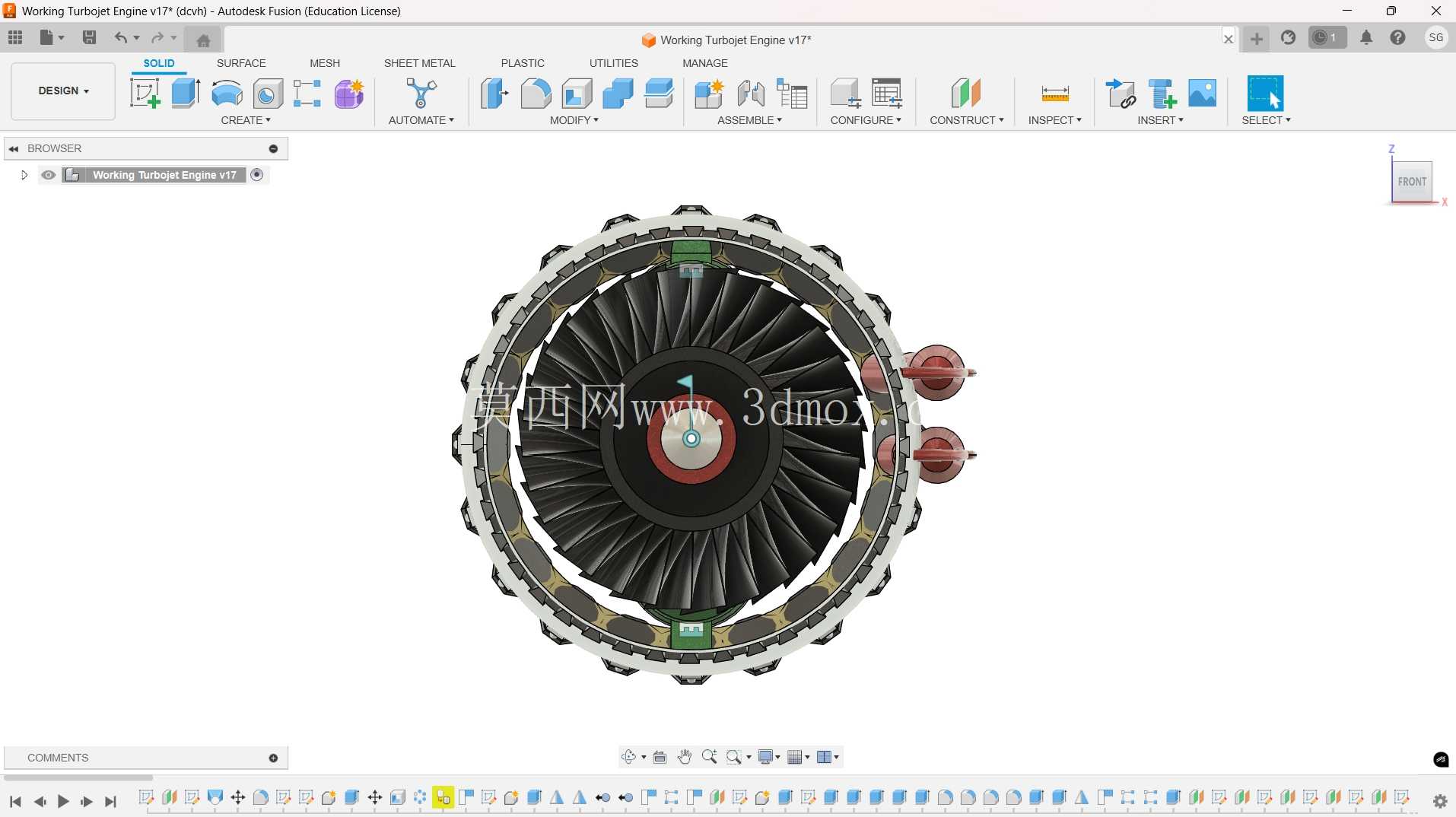

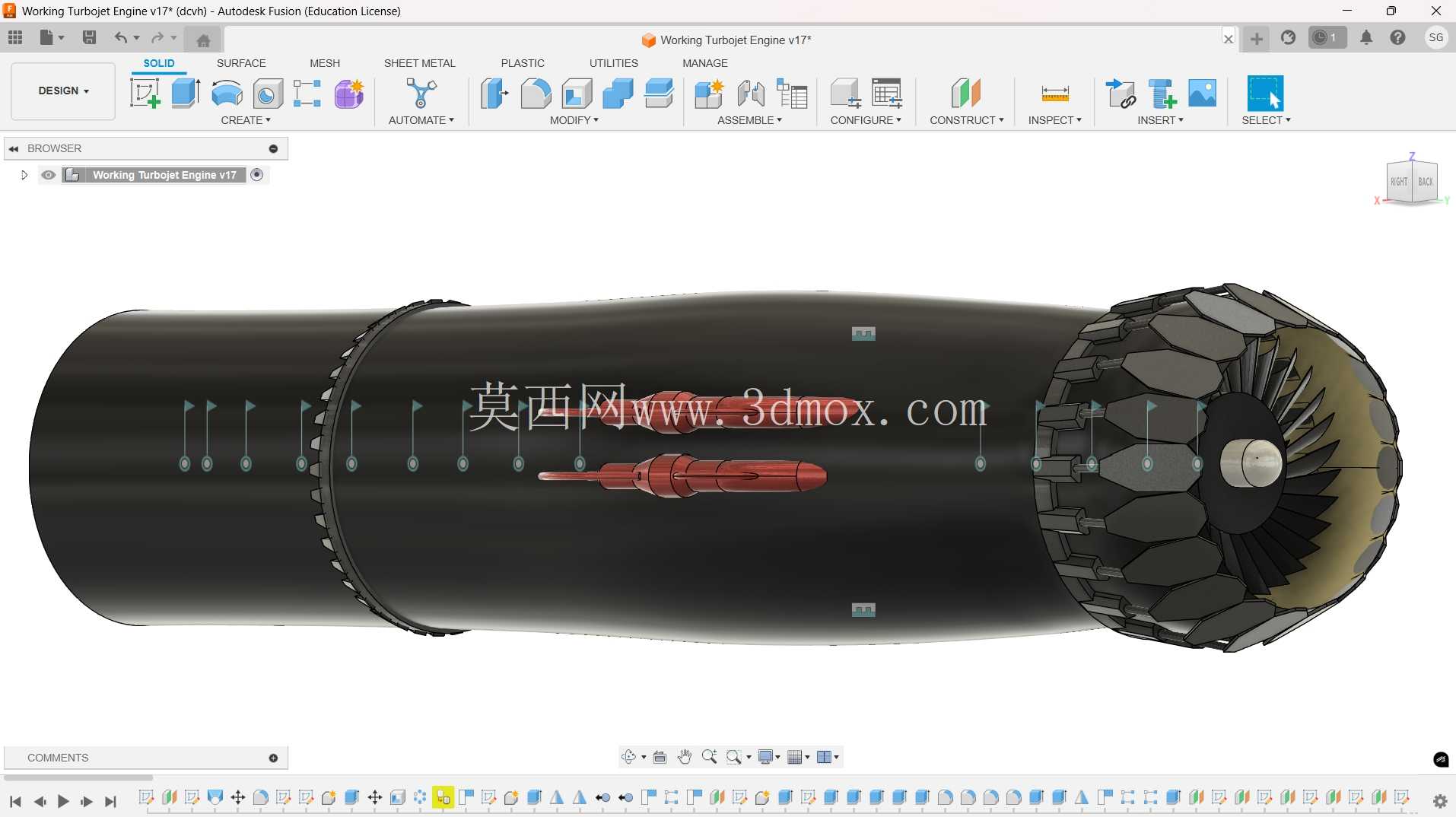

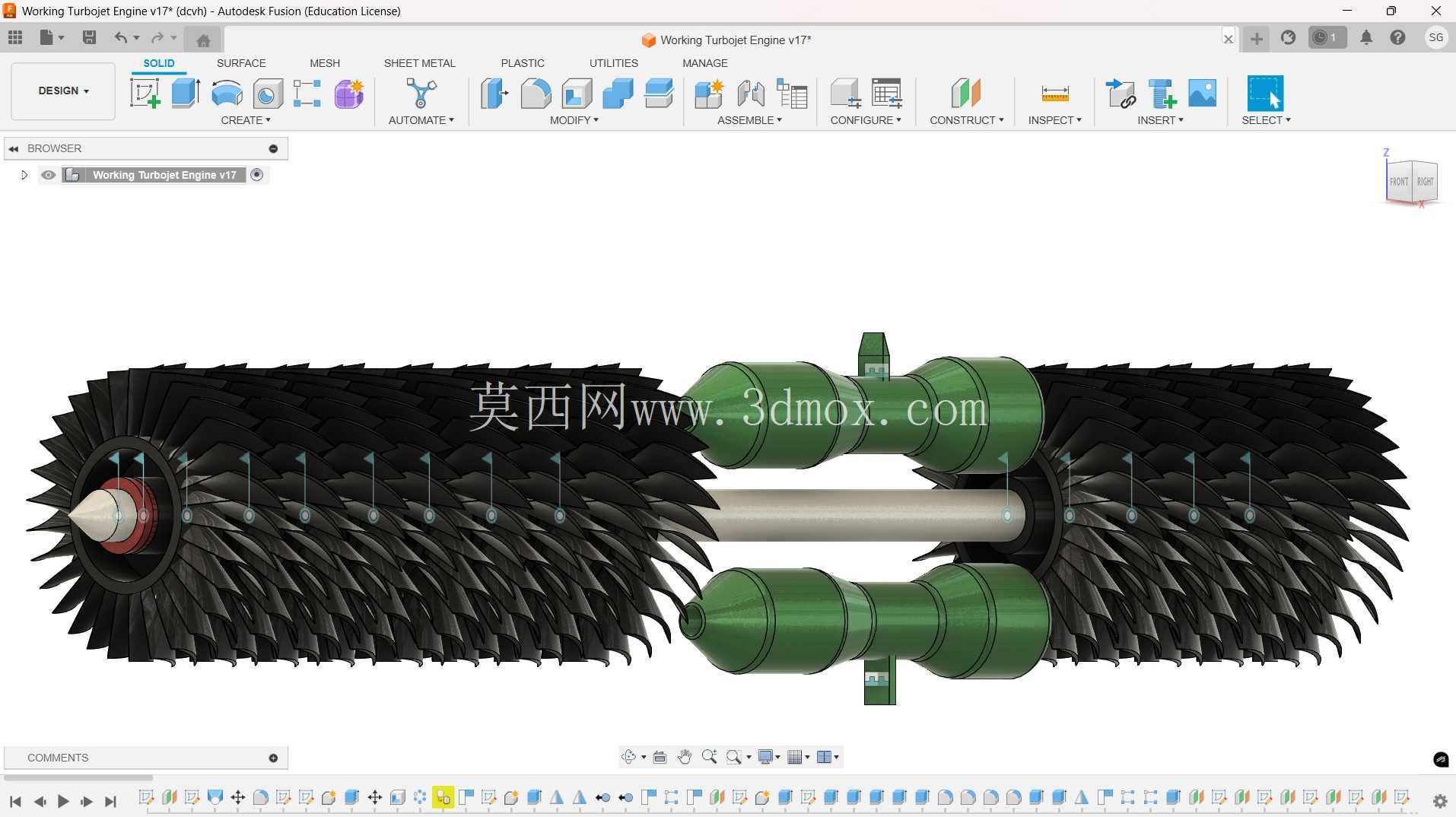

从功能特性拆解来看，整套动力单元的气流路径从前端进气口起始，该段结构采用收敛型环形流道设计，建模时需要保证进气唇口的圆弧过渡曲率均匀，避免来流在低速大迎角工况下产生局部分离，进气道内壁的型面公差需要控制在合理范围内，减少附面层气流的能量损失，同时进气道后端与压气机机匣的对接法兰需要预留密封件安装槽位，保证高压段气流不会从对接缝隙泄漏。压气机段采用轴流式叶片布局，旋转叶片与静子叶片交替排布，建模时需要严格控制每级叶片的安装角、叶顶与机匣的间隙值，间隙过大会导致压气机效率骤降，间隙过小则容易在热态运转时出现叶顶刮蹭机匣的故障，压气机转子的轮盘需要做等强度设计，在高转速离心载荷下保证轮盘各位置的应力分布均匀，避免局部应力集中导致的轮盘破裂风险。

燃烧室段位于压气机后方，采用环形燃烧室结构，建模时需要预留燃料喷嘴的安装位，喷嘴的喷射角度需要匹配燃烧室内部的回流区结构，保证燃料与高压空气充分混合，燃烧室内壁需要设计气膜冷却孔的排布位置，避免高温燃气直接冲刷燃烧室壁面导致材料过热失效，同时燃烧室的出口温度场需要尽可能均匀，减少后方涡轮叶片承受的热冲击。涡轮段紧邻燃烧室出口，分为高压涡轮与低压涡轮，其中高压涡轮通过传动轴直接驱动前方的压气机转子，涡轮叶片采用带内部冷却通道的空心结构设计，建模时需要保证冷却通道的流道顺畅，同时涡轮叶片的叶型需要匹配高温燃气的来流角度，最大化将燃气的热能与压力能转化为转子的旋转机械能，涡轮盘与传动轴的连接采用端齿+螺栓锁紧的结构，保证高转速下的扭矩传递可靠，不会出现连接松动。

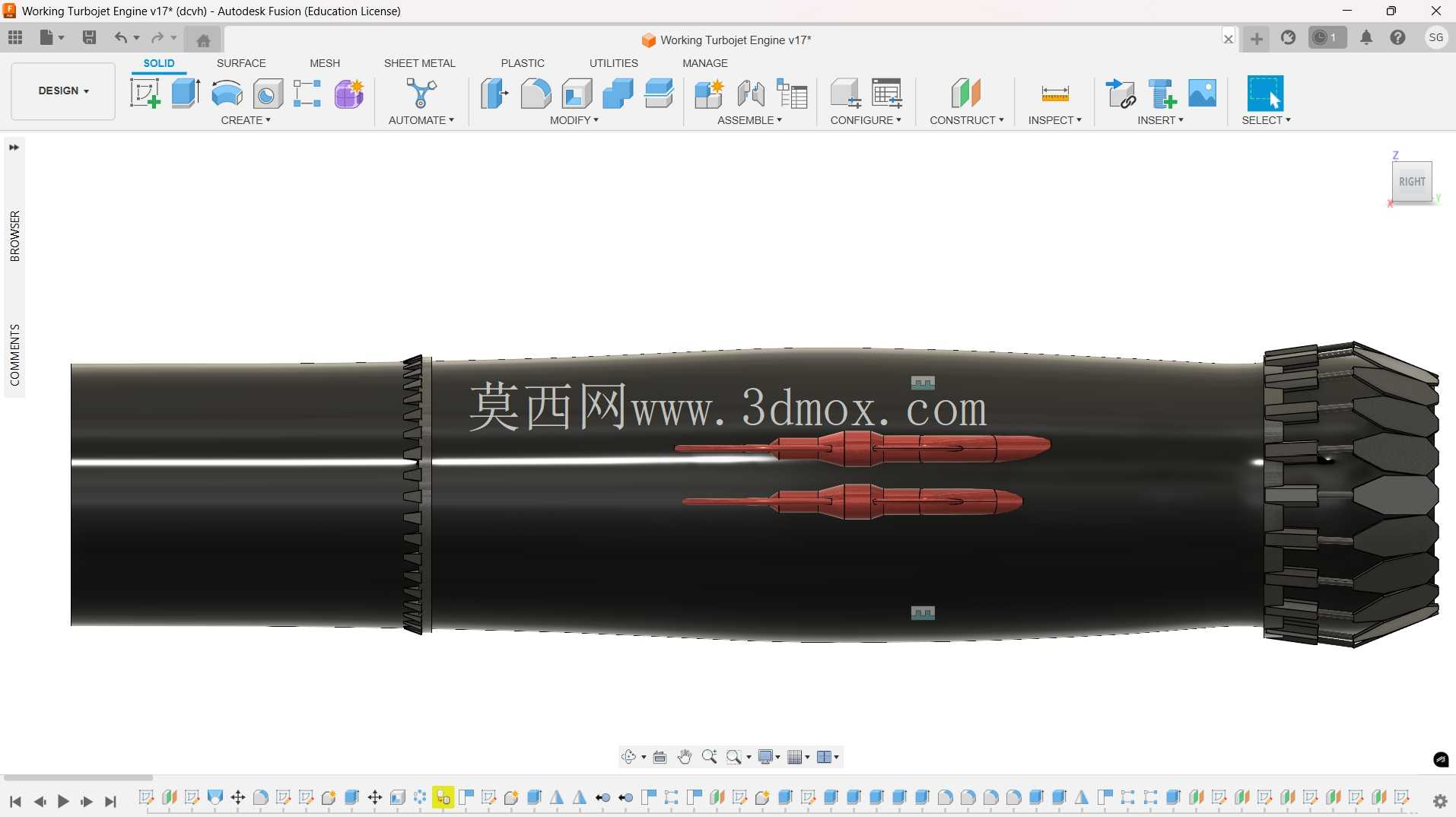

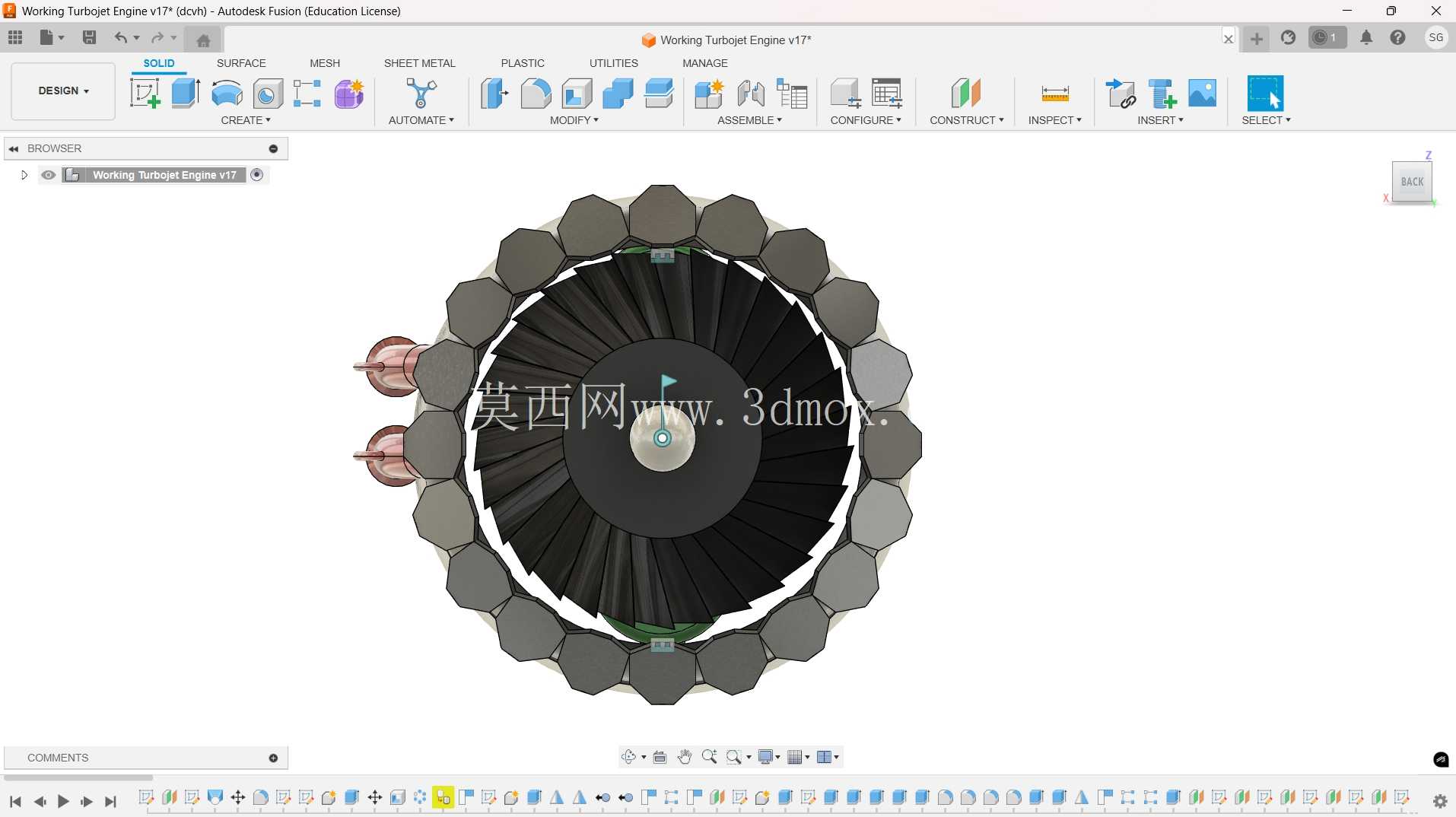

尾部的排气喷管采用收敛型结构，建模时需要保证喷管内壁的光滑过渡，将涡轮后剩余的高温高压燃气加速排出，产生最终的推进推力，喷管出口的型面需要考虑热态膨胀的尺寸补偿，避免高温工作状态下喷管出现形变卡滞。从安装边界来看，整套发动机采用吊挂式安装节布局，前端安装节位于压气机机匣两侧，后端安装节位于涡轮后机匣位置，建模时需要保证两个安装节的同轴度公差，避免发动机安装到飞行器吊舱后出现附加安装应力，发动机的最大外径需要匹配对应飞行器的发动机舱内径，预留足够的维护操作空间，同时发动机的整机重心位置需要落在前后安装节的支撑区间内，避免工作时产生额外的倾覆力矩。

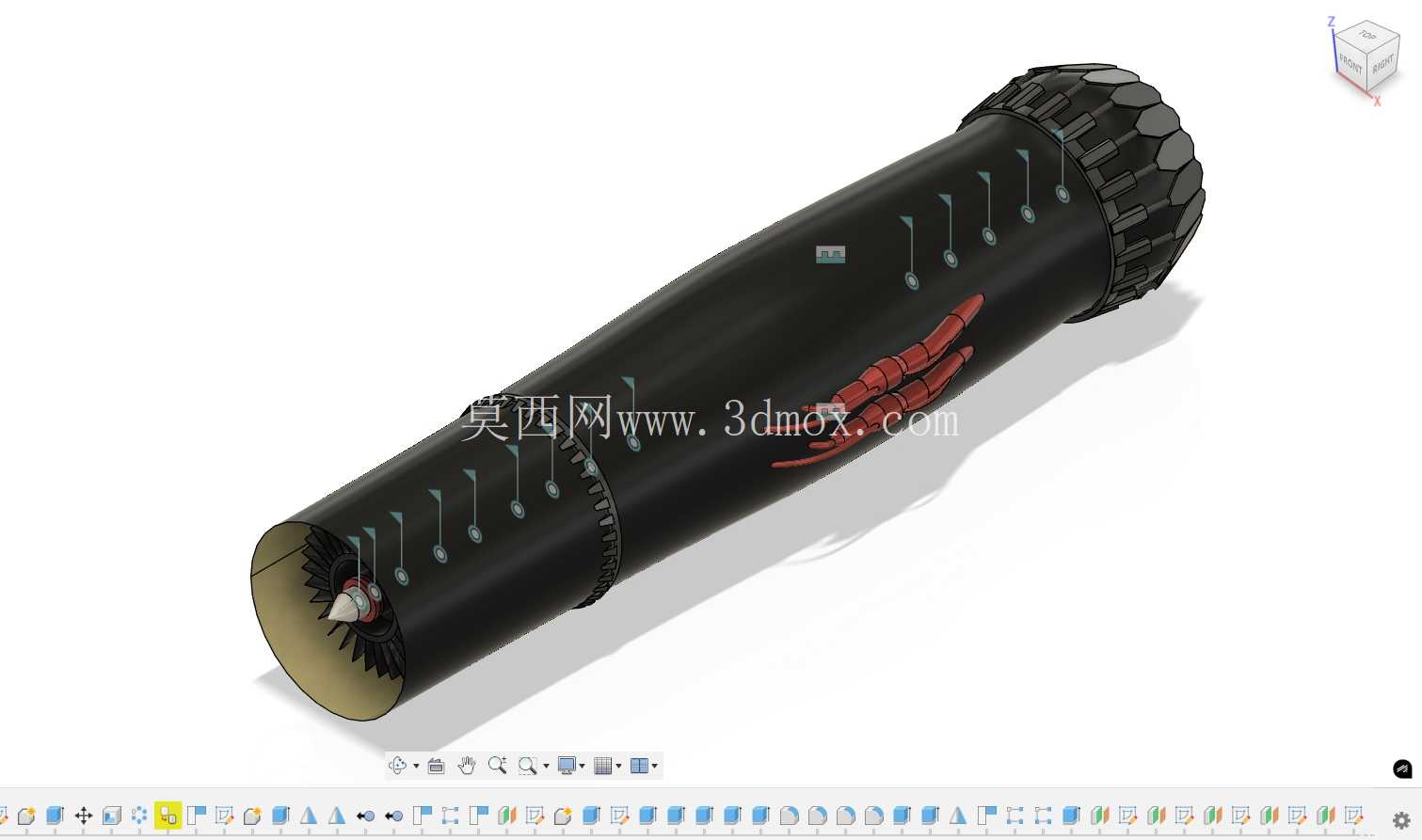

在建模思路上，优先搭建整机的气流中轴线作为基准，所有部件的回转面均以该中轴线为设计基准，从进气道到排气喷管逐段完成部件建模后，再进行整机虚拟装配，校验各转子部件的转动间隙、静子部件的连接干涉，同时对油路、气路的外接接口位置做统一规划，保证外部管路排布时不会与机匣的突出结构产生干涉，叶片类曲面构件采用参数化建模方式，方便后续调整叶型参数做性能迭代，机匣类薄壁构件需要预留壁厚变化的过渡段，避免壁厚突变导致的铸造或加工应力集中。
