高涵道比航空涡轮风扇发动机结构设计

在民用干线客机、大型军用运输机的动力选型中，高涵道比涡轮风扇发动机是当前的主流配置，这类动力装置凭借高推进效率、低燃油消耗、低噪音的特性，承担了当前全球绝大多数民航运输的动力输出任务。本次呈现的三维结构设计，完整还原了高涵道比涡扇发动机的核心外部轮廓与关键内部结构，可直接用于航空类专业教学演示、航空航天概念方案展示、动力系统可视化项目制作。

从实际工程应用场景来看，这类大涵道比涡扇发动机主要挂载于民航客机机翼下方或机身尾部，也可作为大型空中平台的动力源，其核心功能是通过外涵道风扇与内涵道核心机的协同工作，将吸入的气流分为两路，外涵道气流直接产生大部分推力，内涵道气流经过压气机、燃烧室、涡轮做功后排出，共同为飞行器提供巡航、爬升阶段所需的推进力。设计过程中首先明确了发动机的整体气动外形约束：进气道唇口采用圆弧过渡设计，避免大迎角飞行时进气道内出现气流分离，保证风扇叶片进口流场均匀；风扇机匣采用等直径直段加尾部收敛的造型，既保证风扇叶片叶尖与机匣的间隙控制在合理范围，减少漏气损失，也能为外涵道气流提供顺畅的流道。

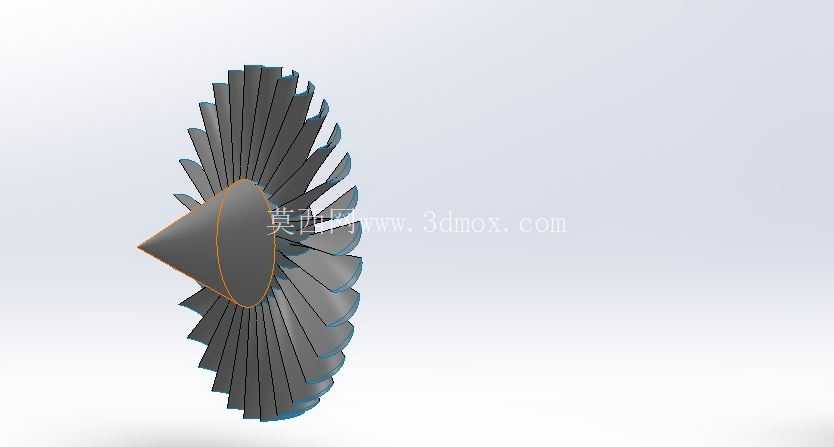

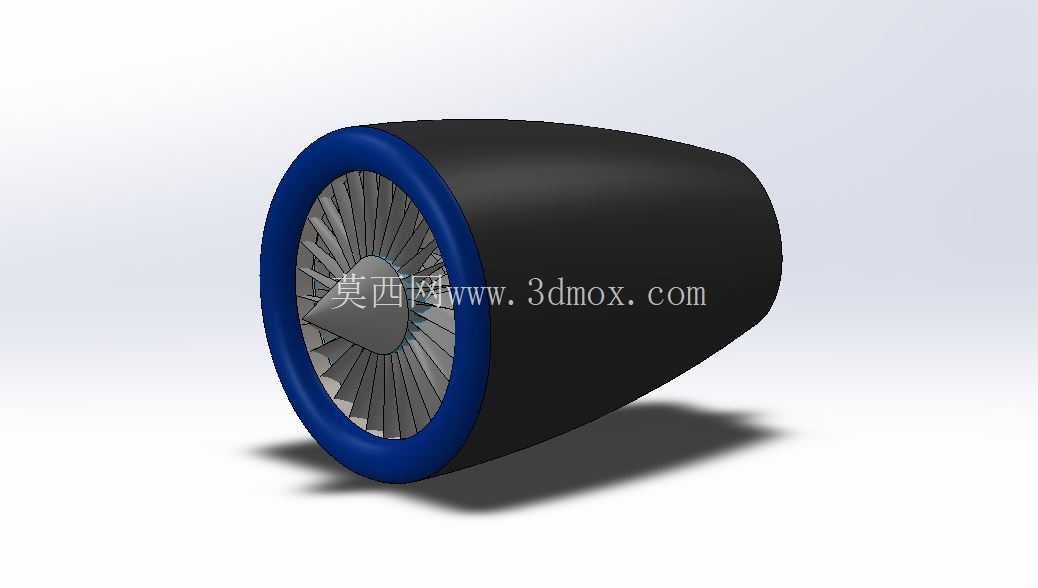

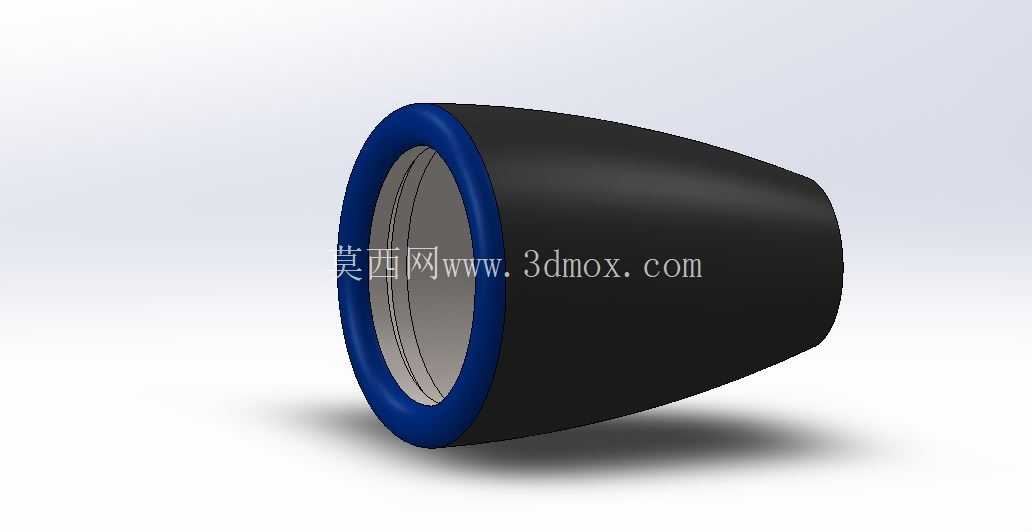

结构层面，本次设计完整还原了前级风扇叶片的排列方式，叶片采用带后掠的叶型设计，这种造型能有效降低叶片工作时的激波损失，提升高亚音速飞行状态下的效率；风扇后方的旋转锥体采用流线型整流造型，可将进入内涵道的气流平顺导入压气机段，减少气流在流道内的涡流损失。发动机短舱外壳采用光滑的曲面收敛造型，从风扇段向后逐步收窄，既符合气动减阻要求，也能匹配机翼挂架的安装接口边界，短舱尾部的喷口采用内外涵分开排气的结构形式，外涵道冷气流与内涵道热气流在喷口处平行排出，可有效降低排气噪音，满足民航机场的噪音管控要求。

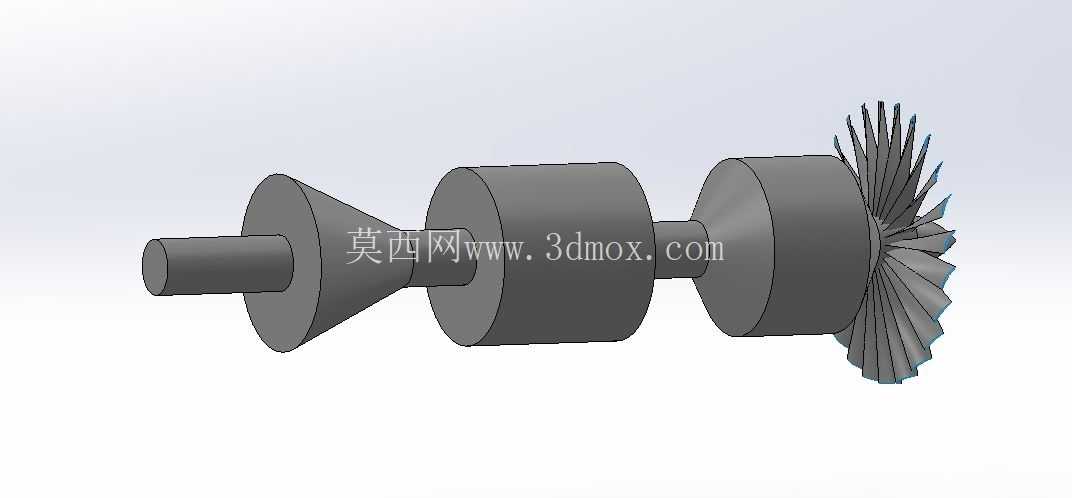

从安装边界来看，该结构设计预留了发动机挂架的连接接口位置，接口位于短舱上部的承力结构区，可匹配主流客机翼下挂架的安装间距，短舱的最大外径、总长度均参考现役同级别涡扇发动机的尺寸比例设计，整体重心位置靠近挂架连接点，可减少飞行过程中发动机对机翼产生的附加弯矩。在教学演示场景中，该模型可拆解展示风扇段、整流锥、核心机机匣、排气喷口等关键部件的相对位置关系，帮助学习者直观理解涡扇发动机的气流走向与基本工作原理；在概念设计场景中，该模型可直接作为飞行器总体布局设计的动力模块，快速完成整机气动外形的匹配验证，无需从零开始搭建发动机基础外形，大幅提升概念方案的设计效率。

设计过程中重点考虑了流道的顺滑性，所有气流经过的壁面均采用连续曲率的曲面过渡，不存在突兀的台阶或锐角，避免在可视化演示或初步流场分析时出现不符合实际流动规律的结构；风扇叶片的数量、叶尖与机匣的间隙、整流锥的锥角等参数，均参考实际工程中的常用取值范围设定，保证结构展示的准确性，不会出现违背工程常识的结构设计。对于航空相关专业的教学人员、航空爱好者的概念创作、结构设计从业者的动力模块选型参考，该结构模型都能提供直观、准确的结构参考，清晰呈现高涵道比涡扇发动机的外部形态与核心结构布局。
