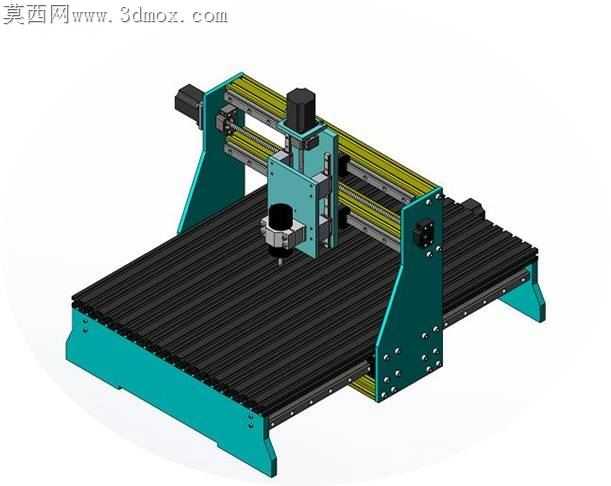

移动龙门架式数控雕刻机结构设计

桌面级数控雕刻机落地加工最容易被忽略的痛点，是龙门移动过程中的偏载震颤——很多入门机型为了压缩成本，将龙门侧板做薄、导轨安装面省略铣平工序，实际切亚克力时只要进给速度超过1200mm/min，刀路就会出现规律性波纹，切软金属甚至会出现断刀情况。这套移动龙门架结构在加工适配层面做了针对性取舍，没有盲目追求轻量化，两侧立式支撑板采用整板折弯后加筋的结构，导轨安装位预留了0.2mm的刮研余量，装配时不用额外垫铜皮就能保证双导轨的平行度公差控制在0.02mm以内，避免龙门移动时出现卡顿或偏磨。

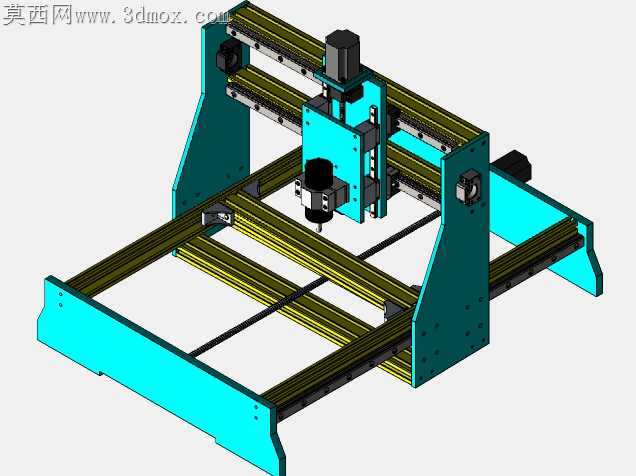

工作台面采用密集T型槽的铝型材拼接结构，没有用整块铝板铣削，不是省料的妥协，是考虑到日常加工不同尺寸工件时，T型槽可以灵活调整压块位置，而且铝型材的减震性能比整块钢板好，能吸收主轴高速转动时传递到台面的细碎振动。龙门横梁上的主轴安装滑座，采用了双直线导轨加滚珠丝杠的传动组合，没有用常见的单导轨侧装结构，Z轴下滑时的下垂量能控制在0.01mm以内，长时间加工深浮雕也不会出现台阶误差。

走线位置做了隐藏式处理，所有传动线缆都从横梁和侧板的内腔穿过，不会像外露拖链那样在加工时被切屑刮破外皮，也避免了加工木屑、铝屑堆积在拖链缝隙里造成的移动卡滞。底部支撑脚做了外扩的倾斜设计，比直上直下的支撑脚接触面积大了近40%，即使放在没有调平的普通工作台面上，也不会因为主轴高速运转出现整机移位。主轴固定座预留了不同直径的安装孔位，可以根据加工需求更换不同功率的主轴，不用重新加工安装板，切换雕铣、钻孔功能时只需要拧紧紧固螺丝就能完成适配。

两侧龙门驱动的同步轮安装位，做了偏心张紧的调节结构，不用拆开侧板就能调整皮带张紧度，日常维护时不用大拆整机，只需要松开锁紧螺丝转动偏心轴就能消除皮带回程间隙，保证双向走刀的精度一致。台面下方的废料承接空间留足了100mm的高度，加工时产生的切屑不会堆积在导轨缝隙里，日常清理只需要用毛刷扫到台面下方的接屑盘里，不用拆开导轨护罩就能完成清洁，很适合小型加工坊、个人工作室的日常使用场景，没有冗余的花哨结构，每一处设计都对应实际加工中会遇到的具体问题。
