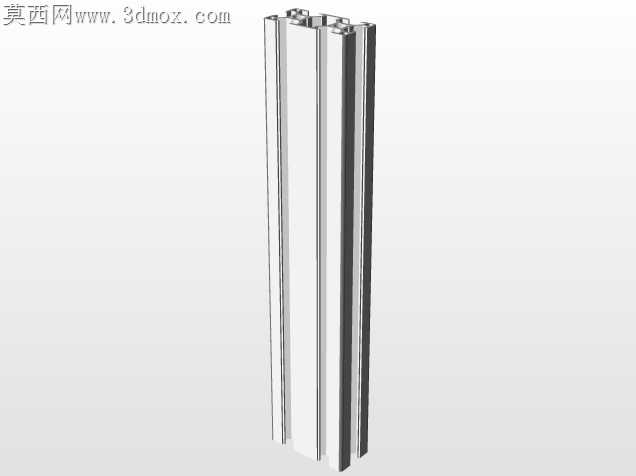

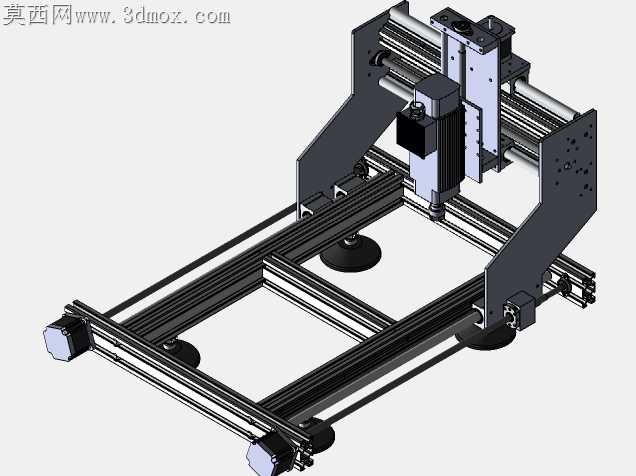

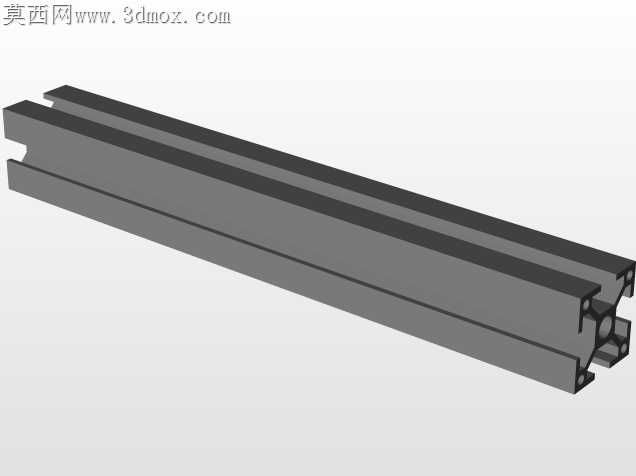

小型桌面数控设备最常遇到的加工痛点,是机架刚性不足带来的振纹问题,尤其是龙门跨距稍大时,主轴高速切削的反向冲击力会顺着横梁传导到两侧立板,长期运行还会出现连接位松动偏移。这套结构在设计时没有沿用常见的厚钢板焊接机架方案,而是选用标准工业铝型材搭建底座框架,型材槽道本身可以兼容T型螺栓快速固定,省去了焊接后二次铣平安装面的工序,型材的截面空腔还能藏纳传动线缆,避免走线外露被切屑刮蹭。

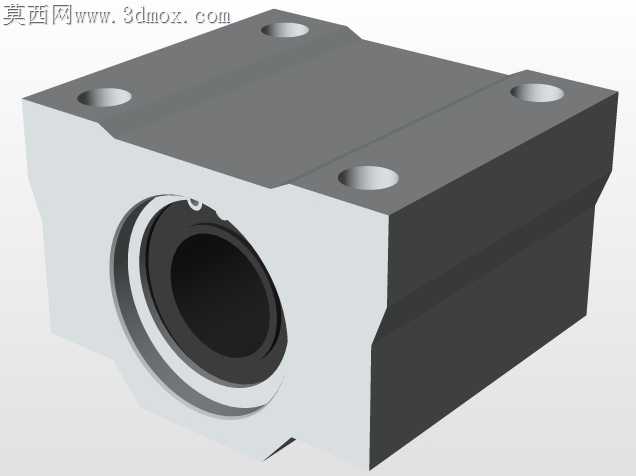

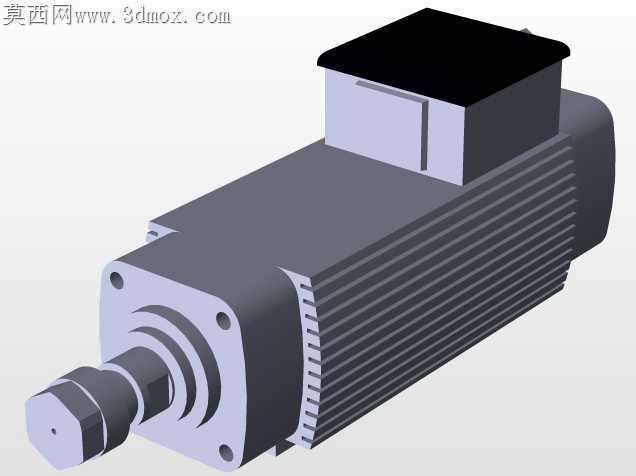

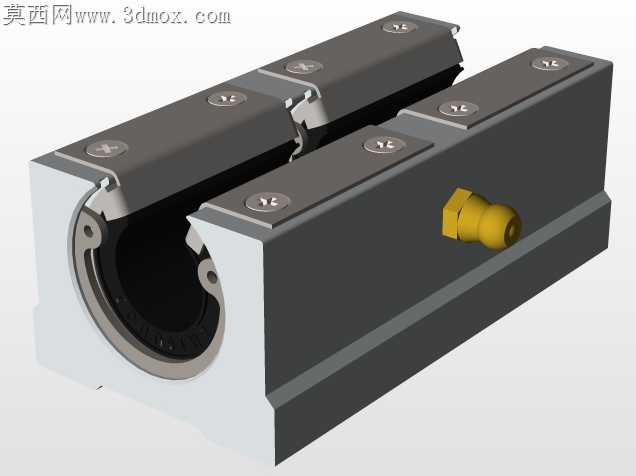

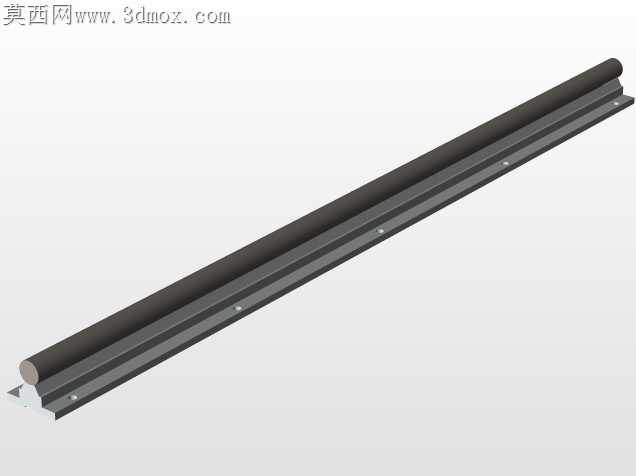

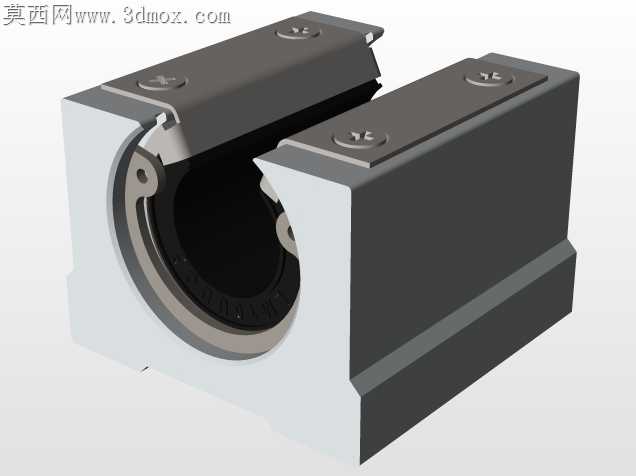

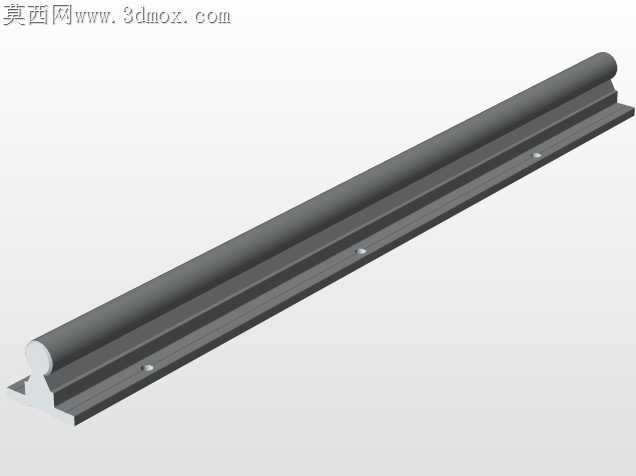

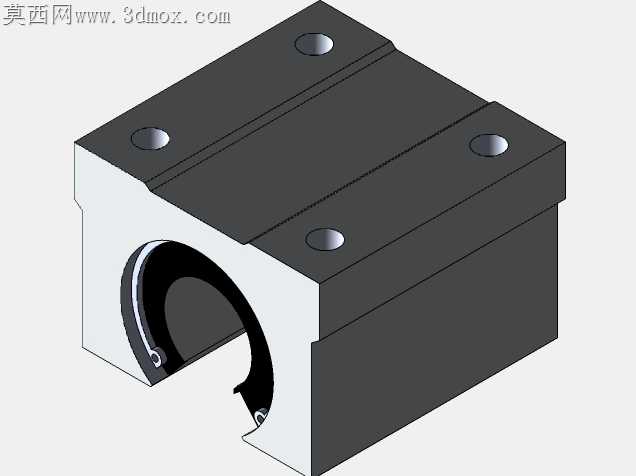

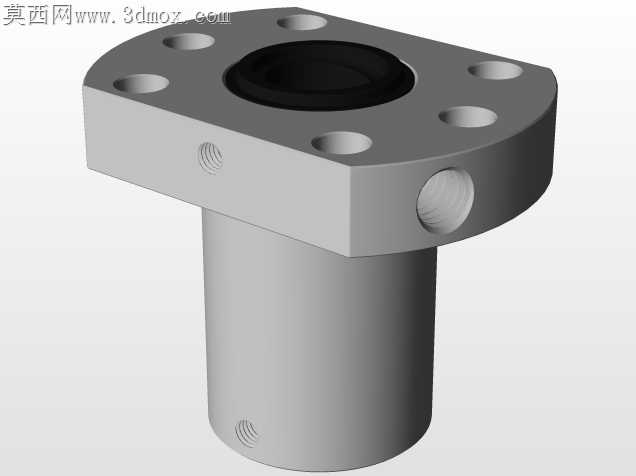

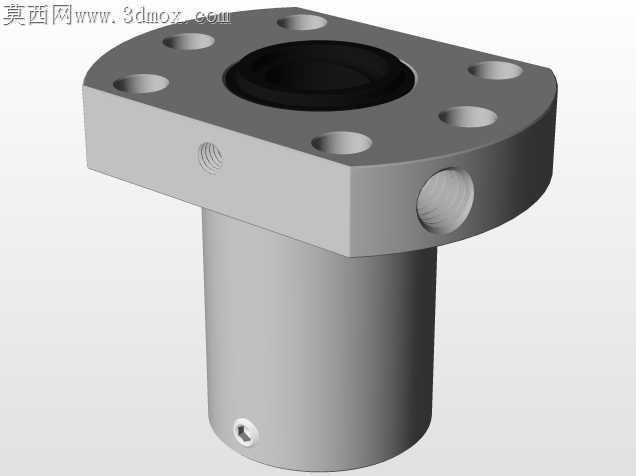

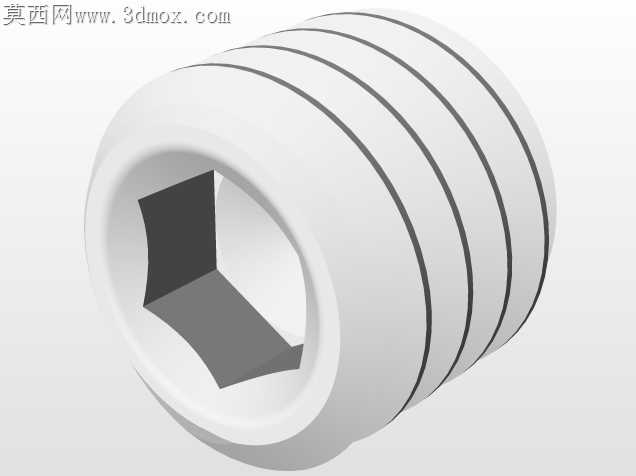

横梁部分的直线导轨安装位做了下沉式限位设计,导轨靠紧型材侧面的定位台阶再锁付螺丝,不用反复打表找正就能保证两根导轨的平行度公差控制在0.02mm以内,滑块和Z轴安装板的连接位预留了0.1mm的调整间隙,装配时可以塞铜皮微调垂直度,避免主轴运行时出现偏摆打刀。Z轴的主轴抱座没有做成整体闭环结构,而是开了2mm的收缩缝,锁紧螺丝时能均匀抱紧主轴外壁,不会因为局部压应力过大导致主轴外壳变形,抱座侧面还预留了风冷管道的安装位,加工时可以直接对准刀尖吹走切屑,不用额外架设外置风嘴。

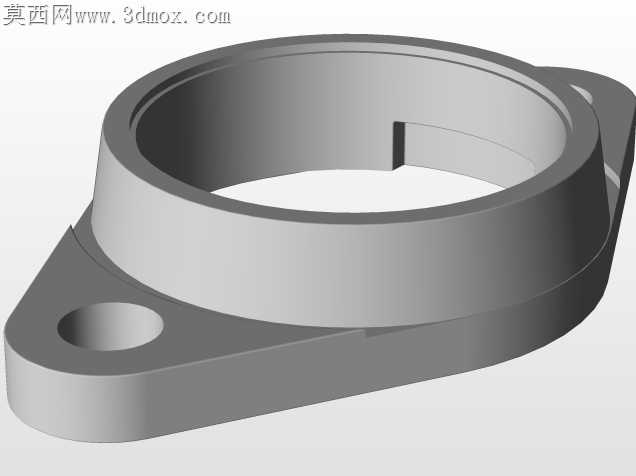

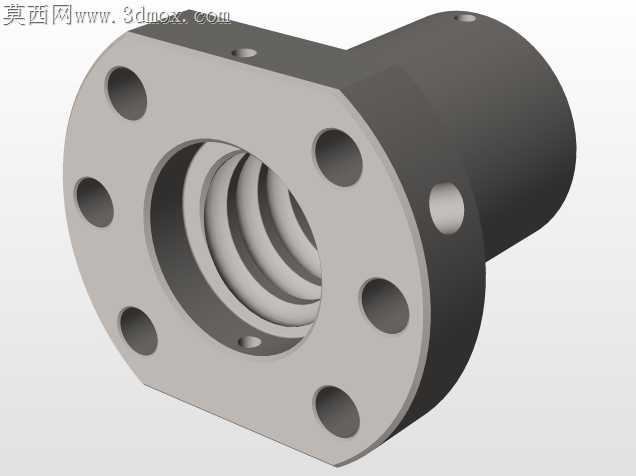

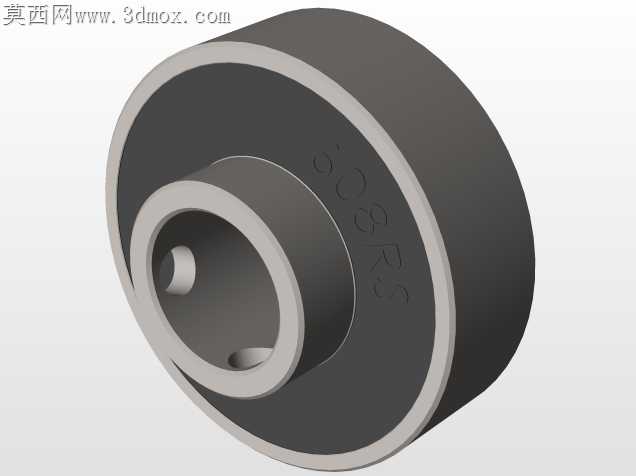

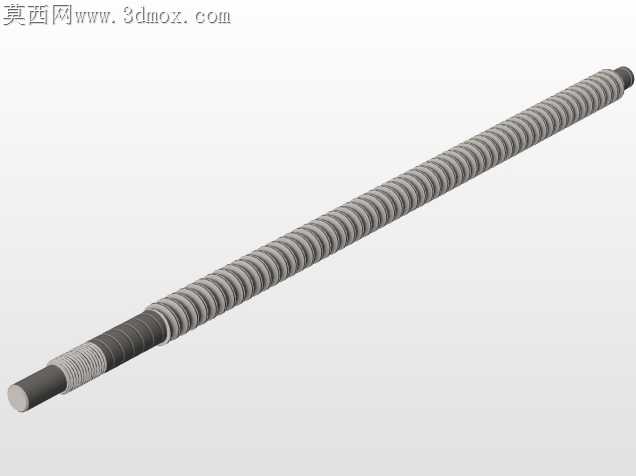

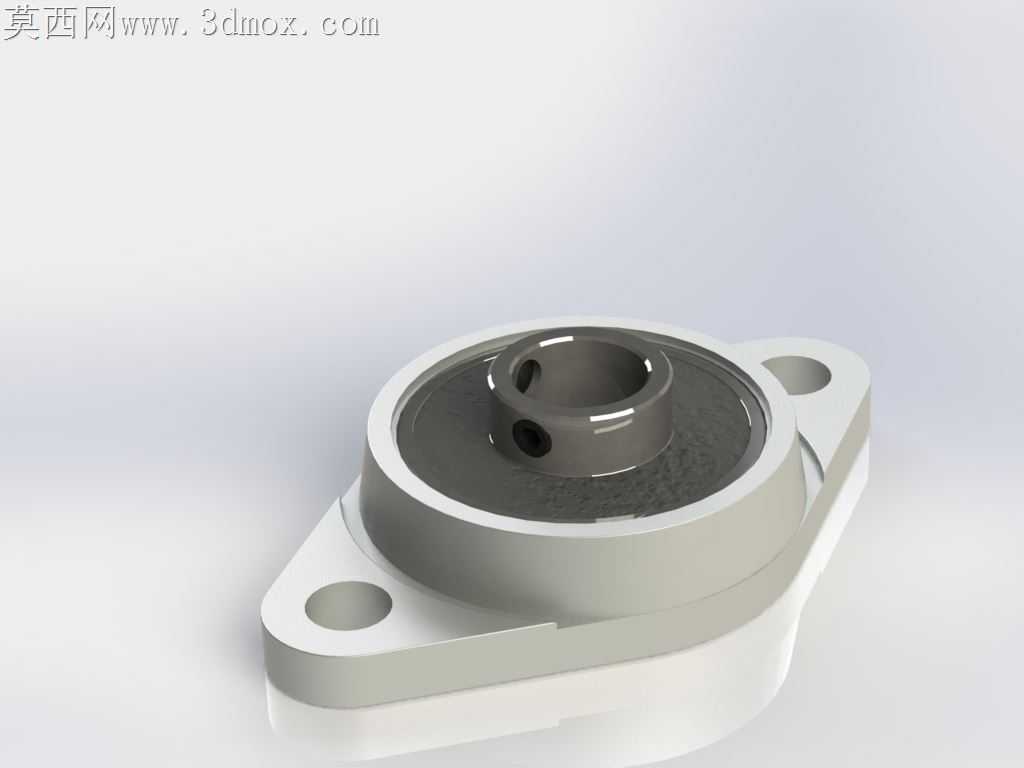

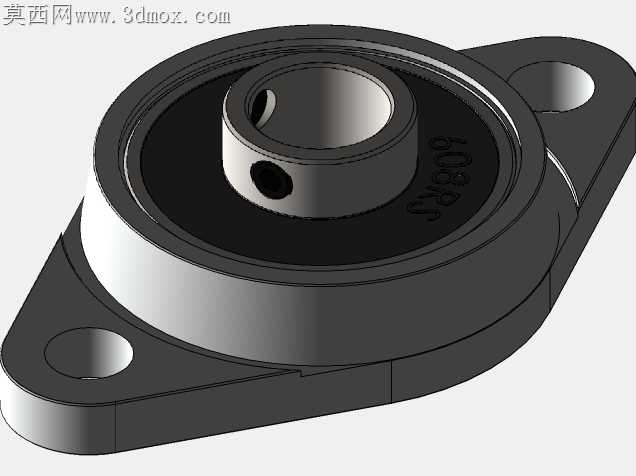

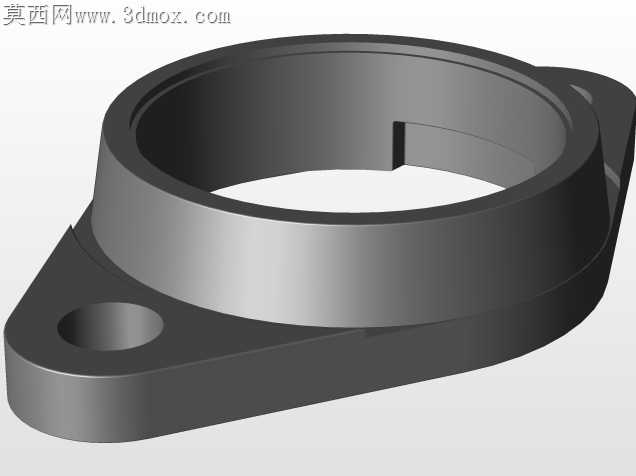

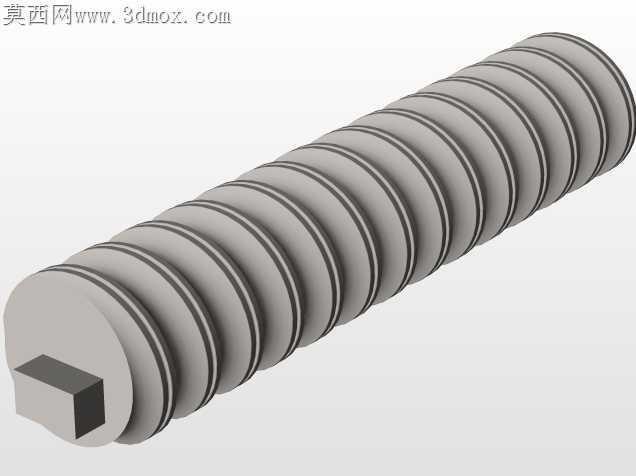

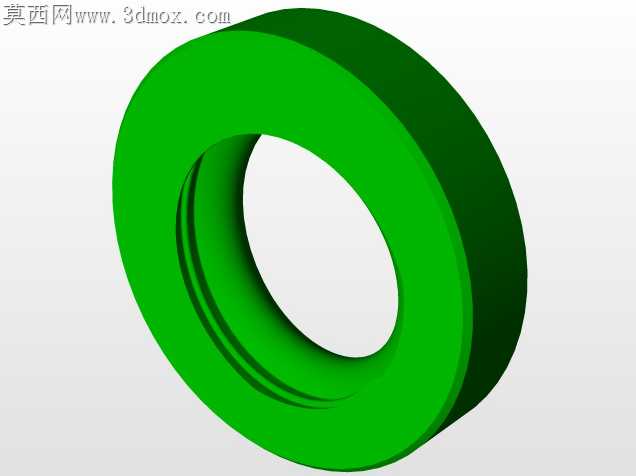

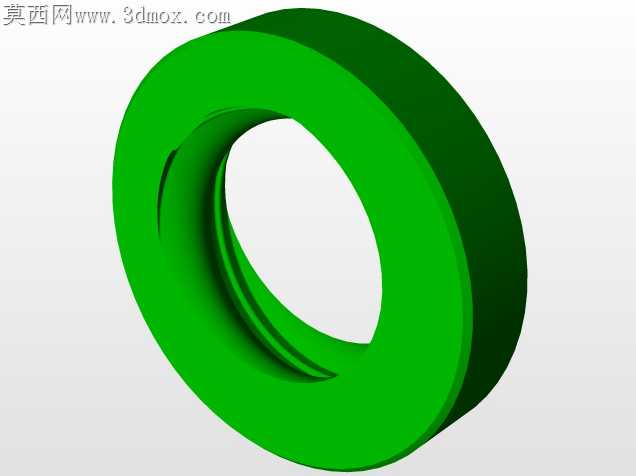

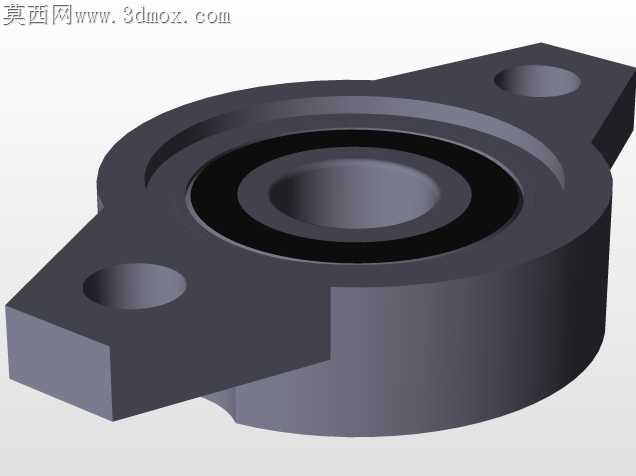

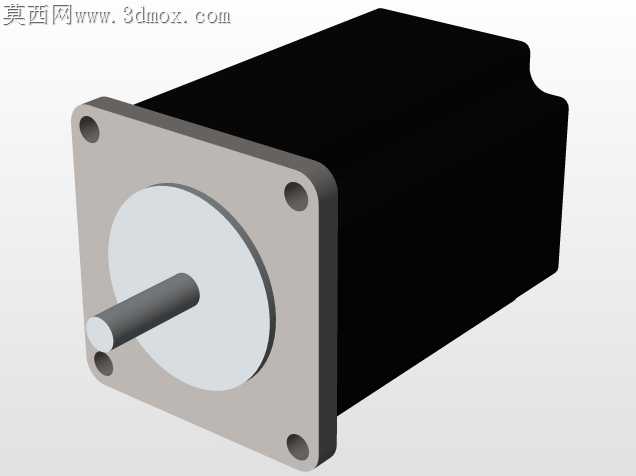

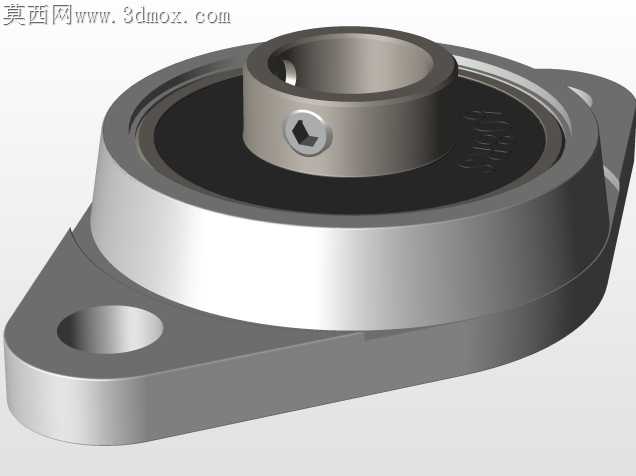

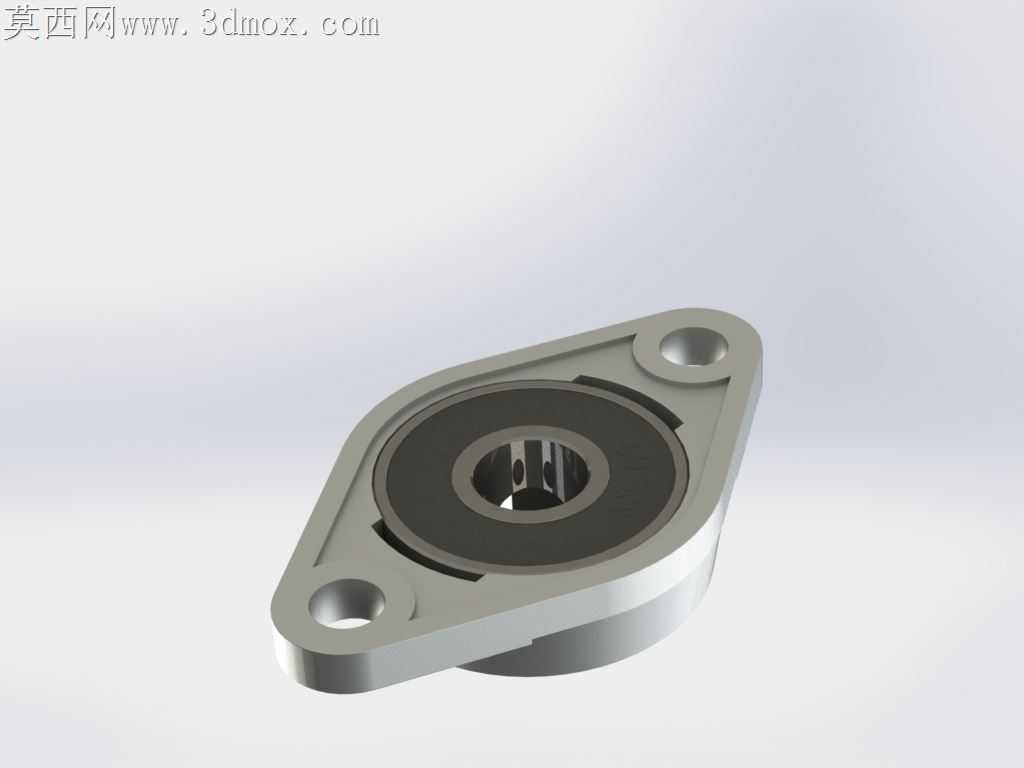

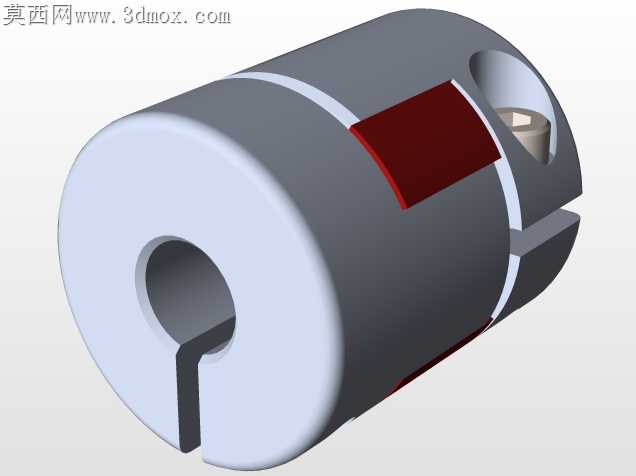

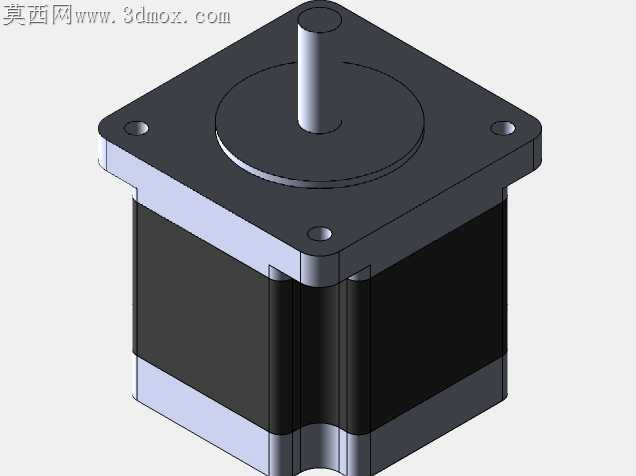

底座的四个支撑脚选用了可调式橡胶减震脚座,旋转脚座就能微调整机水平度,橡胶垫能过滤掉主轴高速转动产生的高频振动,哪怕放在普通木质工作台上加工,也不会因为振动传导导致工件表面出现鱼鳞纹。X轴的传动丝杆两端都装了支撑座,固定侧用角接触球轴承承受轴向切削力,支撑侧用深沟球轴承补偿丝杆热胀冷缩的伸长量,避免长时间高速运行后丝杆出现憋转卡顿。两侧的龙门立板和底座型材的连接位加了L型加强角码,角码的两个连接面都做了铣平处理,和型材表面贴合时没有间隙,能抵消Y轴快速移动时的惯性冲击力,不会出现龙门架前后晃动的问题。
走线拖链的安装槽直接开在型材侧面的槽位里,拖链弯曲半径刚好避开横梁的运动行程,不管是X轴走到两端极限位置还是Z轴降到最低加工位,线缆都不会和运动部件发生剐蹭。所有传动部件的安装位都预留了润滑脂注油孔,日常维护时不用拆开护罩就能直接给导轨和丝杆加注润滑脂,减少长期运行的磨损量。主轴的安装高度做了多档可调设计,更换不同长度的刀具时,只要松开抱座螺丝调整主轴伸出长度,就能适配不同厚度的工件加工,不用额外垫高工件或者重新对刀。
