铝型材框架三轴数控雕刻机结构设计

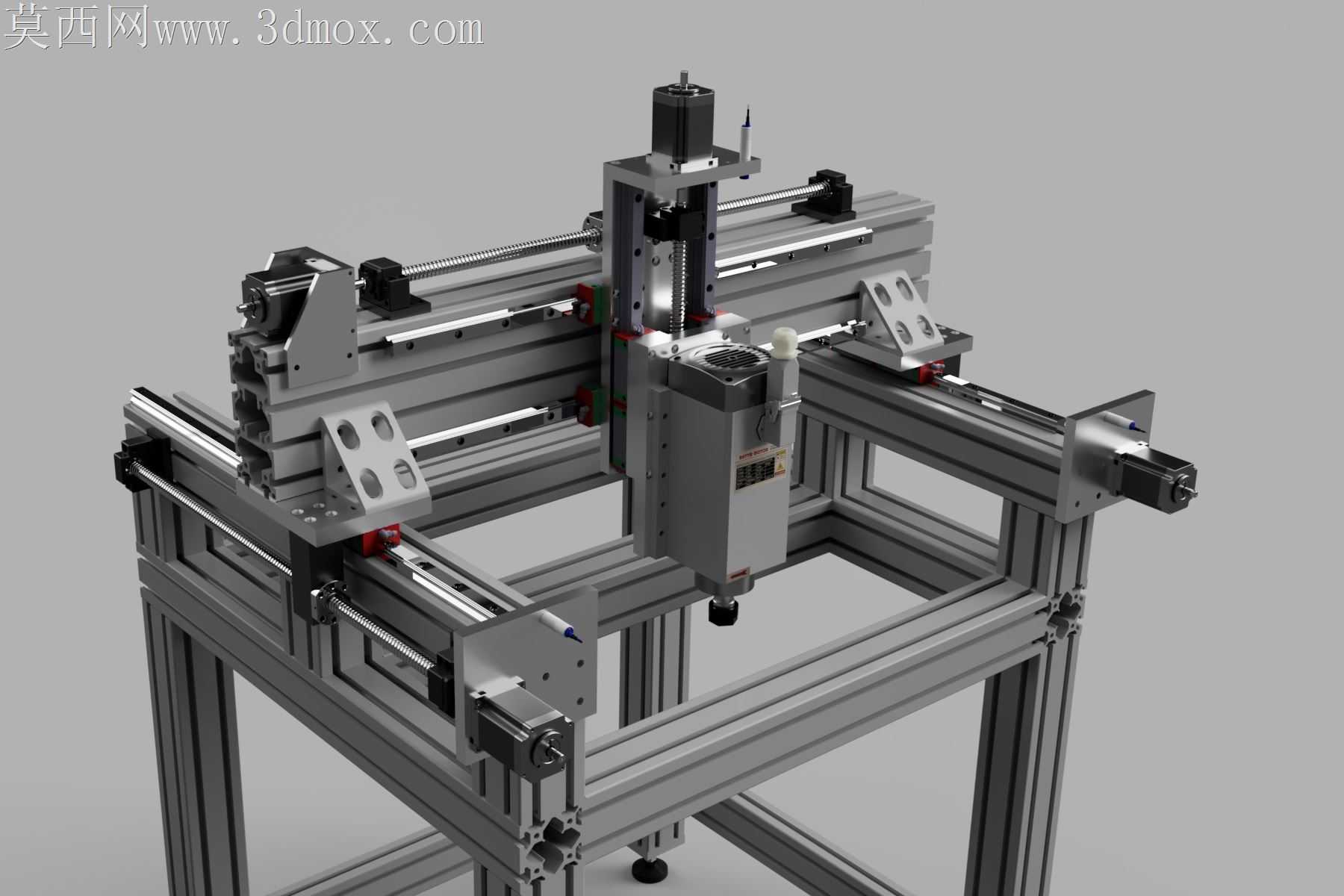

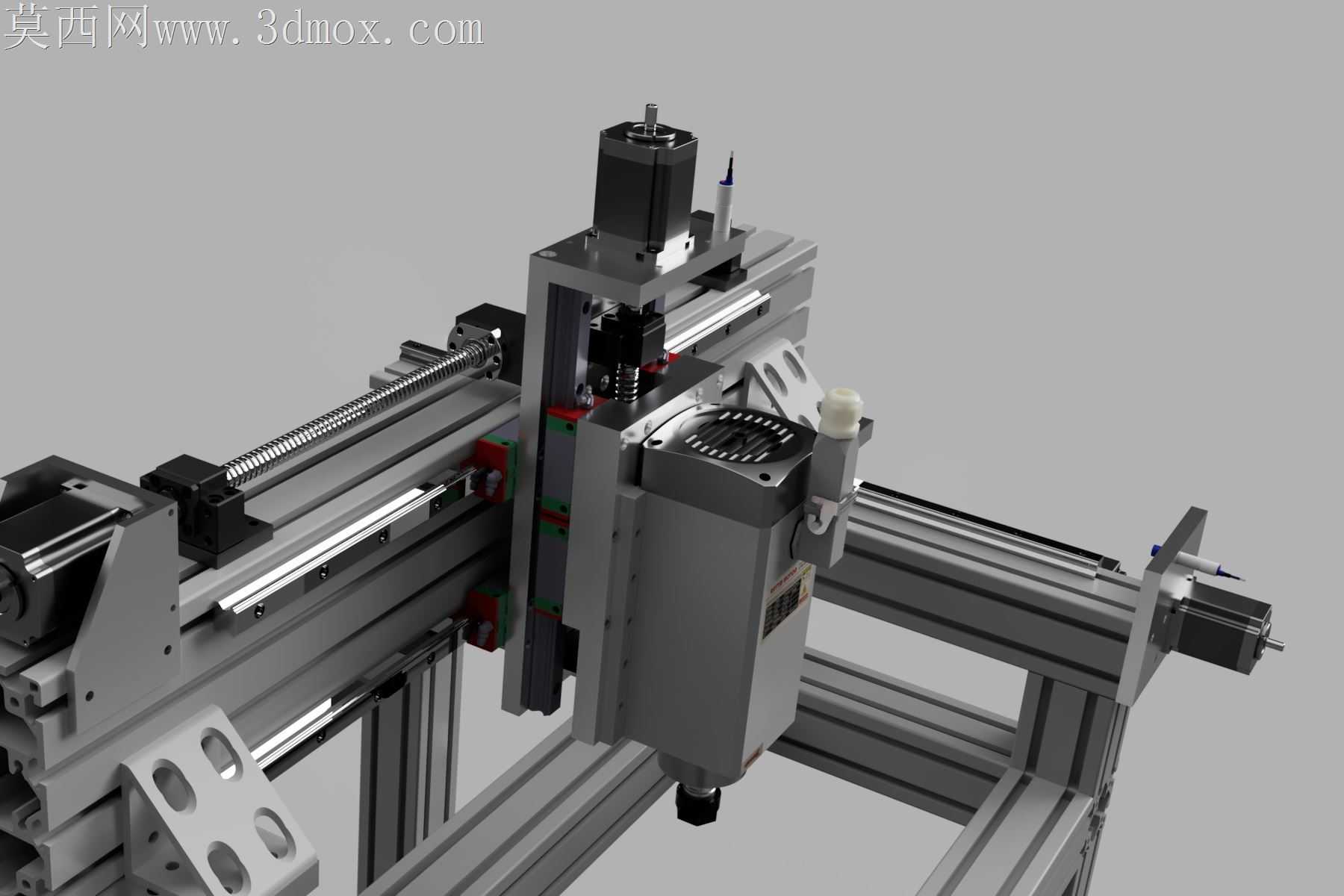

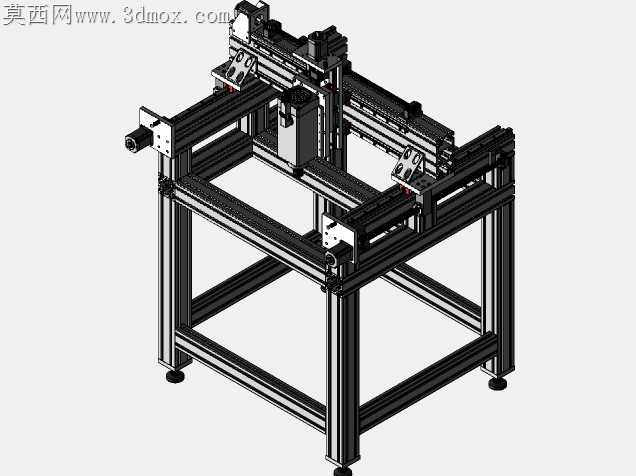

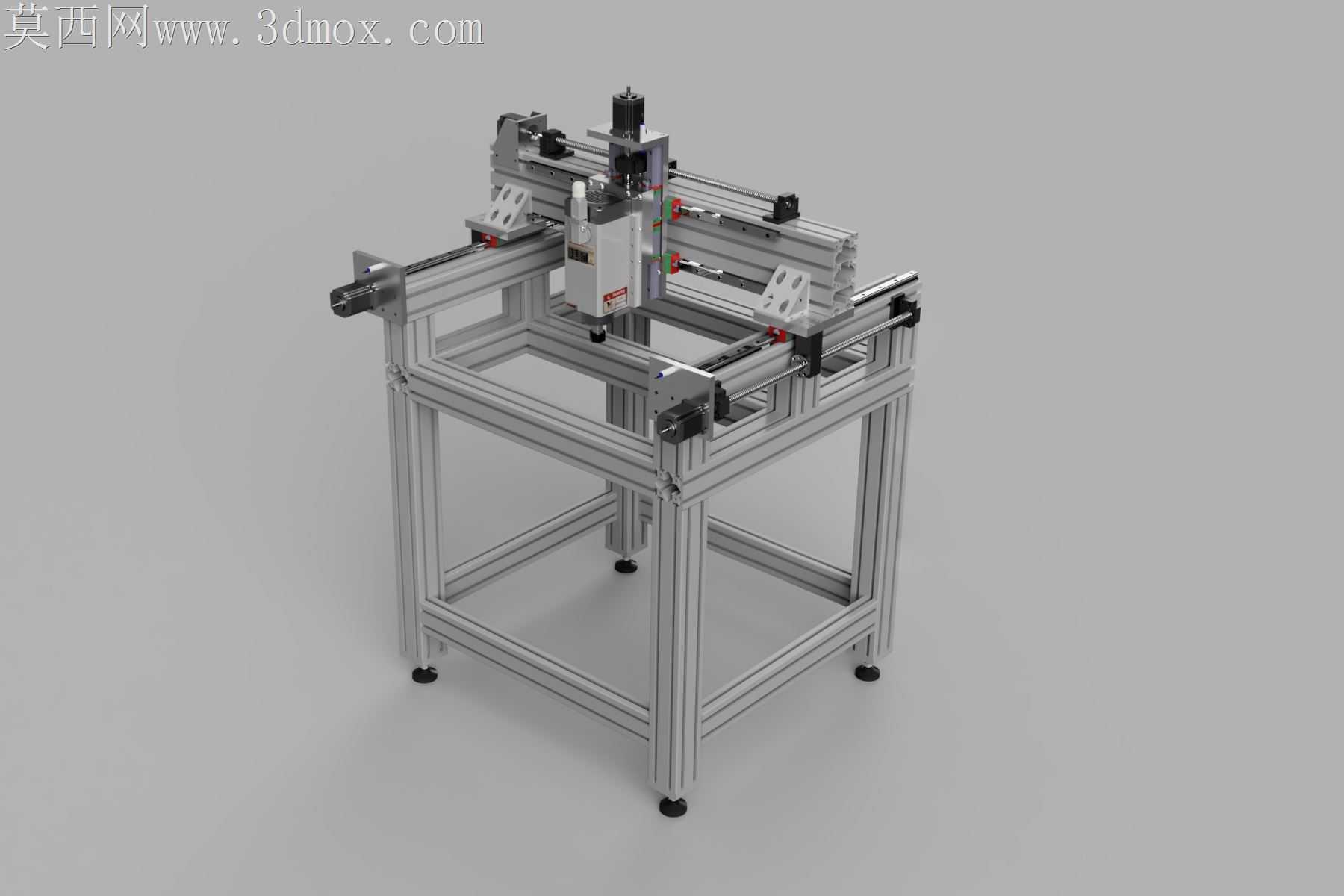

本作品为三轴数控雕刻机三维建模设计，整体采用工业铝型材搭建主体框架结构，在三维建模过程中严格遵循机械装配逻辑，对每一处连接结构、传动部件都进行了1:1比例的参数化建模，确保各部件间的装配公差符合实际加工装配要求。建模阶段首先完成底座铝型材框架的搭建，选用80mm×80mm标准铝型材挤压件作为底座支撑构件，搭配160mm×80mm规格铝型材搭建上部机架结构，框架连接处采用标准角槽连接件进行定位固定，底部配置可调式脚杯实现整机水平调节，保证设备运行时的结构稳定性。传动系统部分，建模时完整还原了NEMA23规格步进电机与1605型滚珠丝杠的装配结构，直线运动轨道选用Hiwin HGH20系列线性导轨，对导轨安装基准面、丝杠支撑座、电机安装法兰的位置都做了精准的位置约束，还原真实设备的传动路径。主轴部分采用模块化建模思路，将主轴固定座、拖链安装位、行程限位块等结构逐一建模，确保Z轴上下运动、X轴横向运动、Y轴纵向运动的行程范围符合设计预期。渲染阶段采用工业设备常用的哑光金属材质赋予铝型材构件，对滚珠丝杠、导轨等传动部件赋予抛光金属材质，脚杯部分采用橡胶防滑材质与金属支脚的组合材质，整体渲染光影采用柔和的工作室环境光，清晰展现设备的整体结构与各部件的装配关系。设计过程中充分参考了开源公共模型的成熟结构逻辑，对各轴的运动限位、线缆排布空间都做了预留设计，模型附加了完整的运动仿真约束，可直接在三维软件中实现三个轴向的实际运动模拟，直观展示设备的运行动作逻辑，电控盒部分采用独立模块化设计，作为单独的模型组件与主机身做装配预留，方便后续进行电气部分的拓展设计。整体结构设计兼顾了组装便捷性与结构刚性，铝型材框架的设计无需复杂焊接工序，仅通过标准连接件即可完成整机组装，大幅降低了设备的制作门槛与成本，传动部件的选型搭配保证了雕刻作业时的运动精度与运行平稳性，可满足小型工件的雕刻加工作业需求。
