可激光切割制造的梯形无人机机翼结构

这款梯形无人机机翼结构，核心面向小型固定翼无人机的轻量化制造需求，适配航模测绘、短途巡检、教学实验等多类低空作业场景，从结构设计源头就锚定了普通2D激光切割设备的加工能力，无需开模或复杂五轴加工即可完成全套翼肋构件的生产，大幅降低小批量定制机翼的制造成本与周期。

从实际用途来看，该机翼作为固定翼无人机的核心升力面，采用NACA2414翼型作为基准气动外形，这类翼型在低速低空域具备稳定的升阻比特性，失速迎角范围宽，对小型无人机常见的低速飞行、姿态调整频繁的工况适配性较好，既可以用于新手航模练习机的机翼制作，也能适配小型民用测绘无人机的长航时飞行需求，翼面结构预留的安装位可直接粘接固定翼梁、蒙皮，无需额外做大量结构修整。

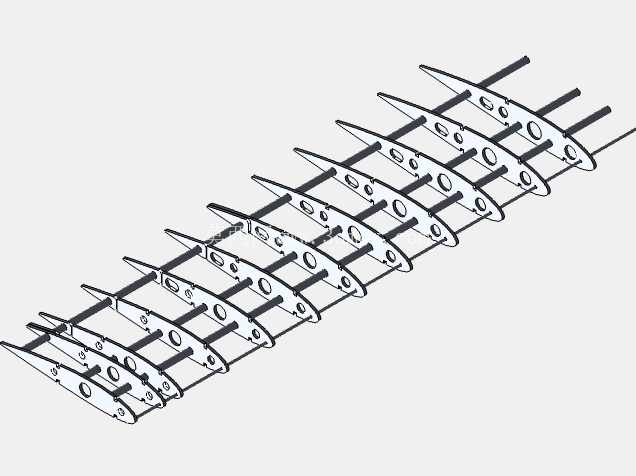

设计思路上完全围绕易制造、结构完整性两个核心目标展开，没有采用复杂的曲面翼肋一体化结构，而是将整个机翼拆解为等间距排布的独立翼肋构件，所有翼肋的轮廓、安装孔位均为平面二维结构，普通激光切割机即可直接在板材上完成切割加工，不需要定制特殊工装。翼肋之间的间距设定为80mm，这个间距是结合常用轻木、航空层板、碳纤维板材的抗弯刚度计算得出，既不会因肋条过密增加整机重量，也不会因间距过大导致蒙皮凹陷影响气动外形，锥度设定为0.77，兼顾了梯形机翼的诱导阻力控制优势与翼根处的结构强度储备，翼根位置预留的连接孔可直接与机身中段的翼台对接，安装时只需保证翼肋基准孔对齐翼梁即可完成定位，不需要复杂的型架辅助装配。

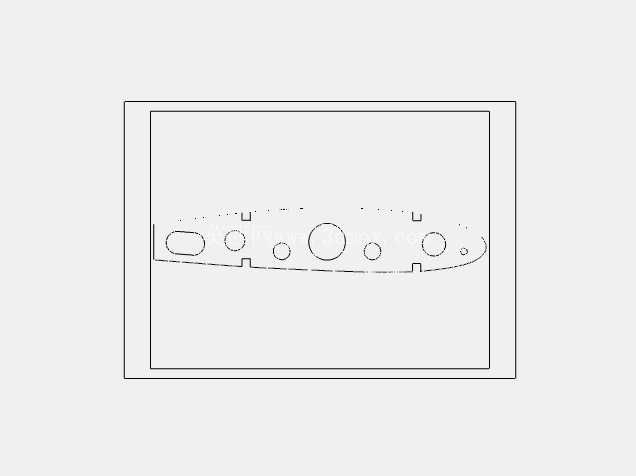

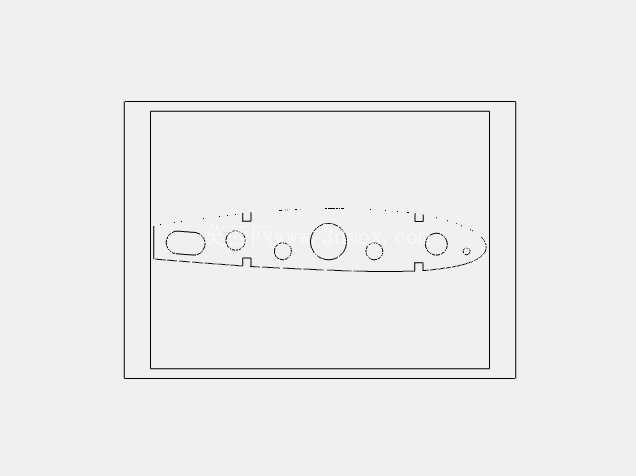

结构功能特性方面，每片翼肋上都预留了圆形的翼梁穿装孔，可适配不同直径的碳纤维管、轻木梁作为主承力翼梁，翼肋边缘的定位缺口用于粘接辅助支撑的副梁，蒙皮粘接面做了等宽的贴合边，能保证热缩蒙皮或轻木蒙板粘贴时的贴合度，减少飞行过程中的蒙皮鼓动问题。翼肋上的减重孔在保证结构刚度的前提下尽可能去除了多余材料，每片翼肋的剩余材料都经过受力路径校核，不会出现局部应力集中导致的飞行中断裂问题，翼尖位置的结构做了收窄处理，能减少翼尖涡流带来的诱导阻力，同时预留了航灯、翼尖小翼的安装孔位，方便后续功能拓展。

安装边界与尺寸适配层面，这套翼肋结构可根据实际无人机的翼展需求做等比例缩放，缩放时只需保证翼梁安装孔的直径与选用的翼梁尺寸匹配即可，翼根处的连接孔位间距可根据机身翼台的安装尺寸做对应调整，不会影响整体气动外形。加工时可选用1-3mm厚度的航空层板、碳纤维板或者轻木板作为原材料，激光切割的切口精度可控制在0.1mm以内，装配后翼型的轮廓度偏差可控制在0.5mm以内，完全满足小型低速无人机的气动精度要求，不需要后续大量的打磨修形工作。整个机翼结构装配完成后，可直接配合常规的尾翼、动力系统组成完整的固定翼无人机平台，不需要对结构做额外的加强处理，在常规3-5倍过载的飞行工况下，翼肋与翼梁的连接结构不会出现变形或失效问题。
