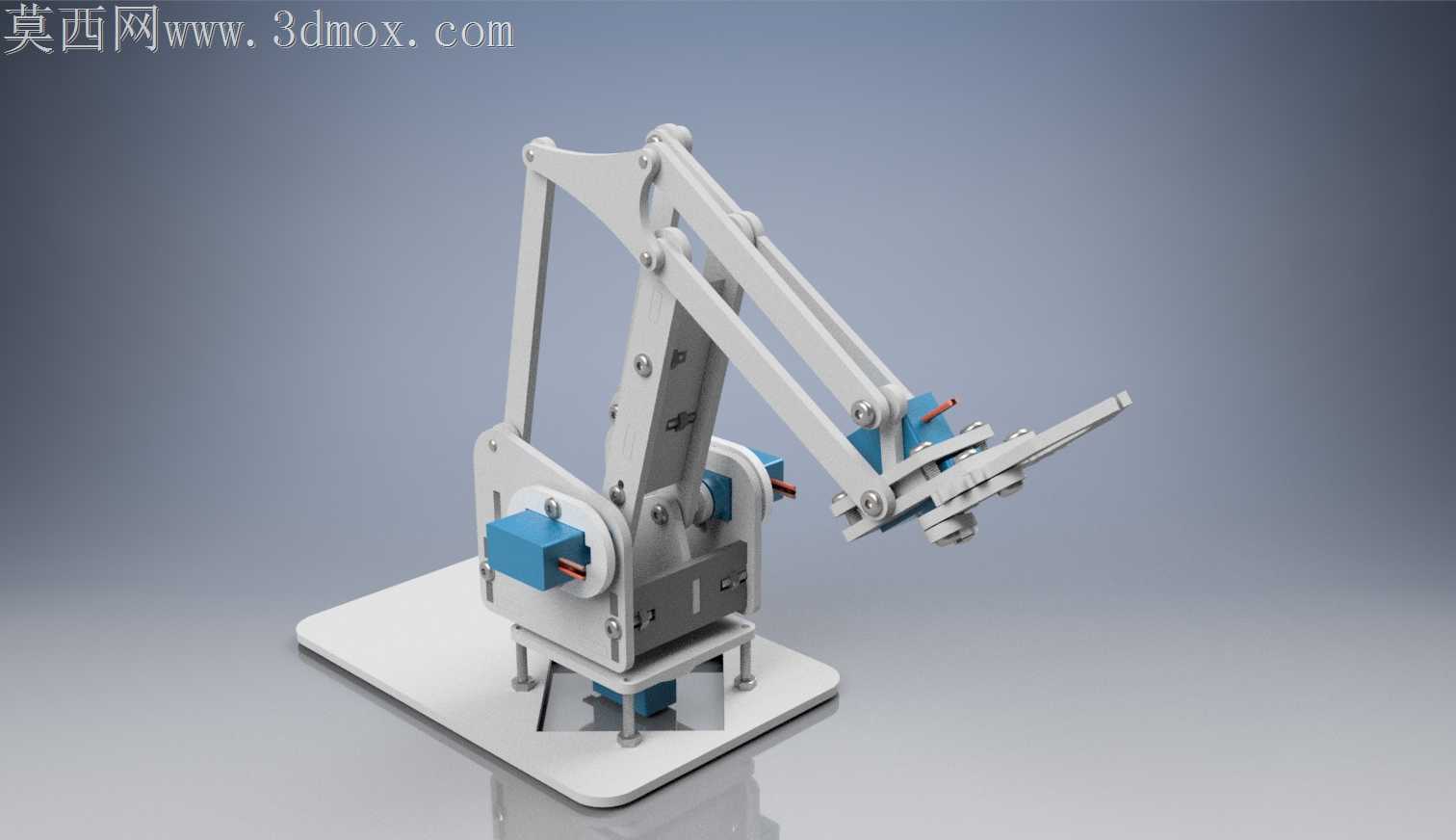

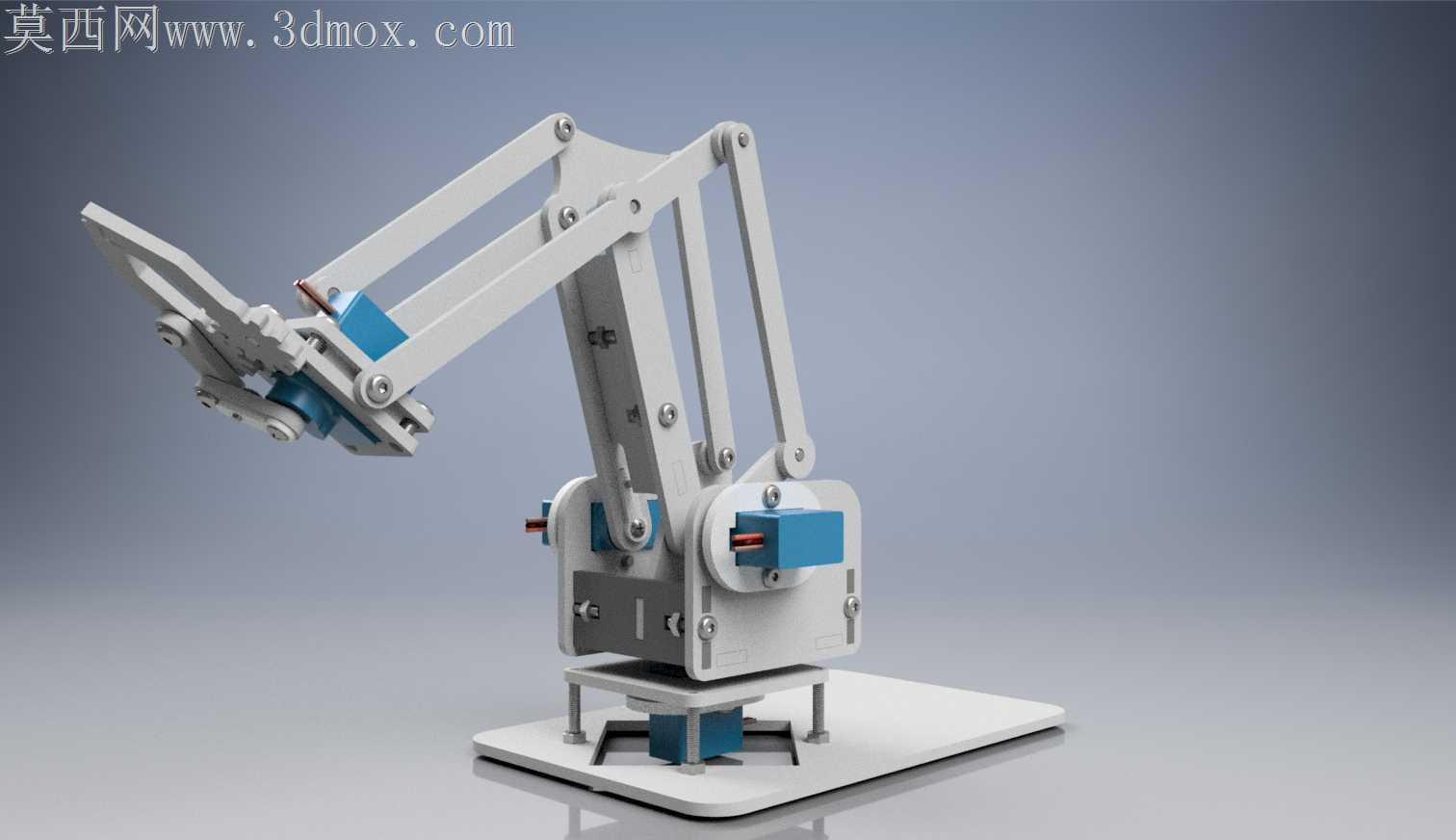

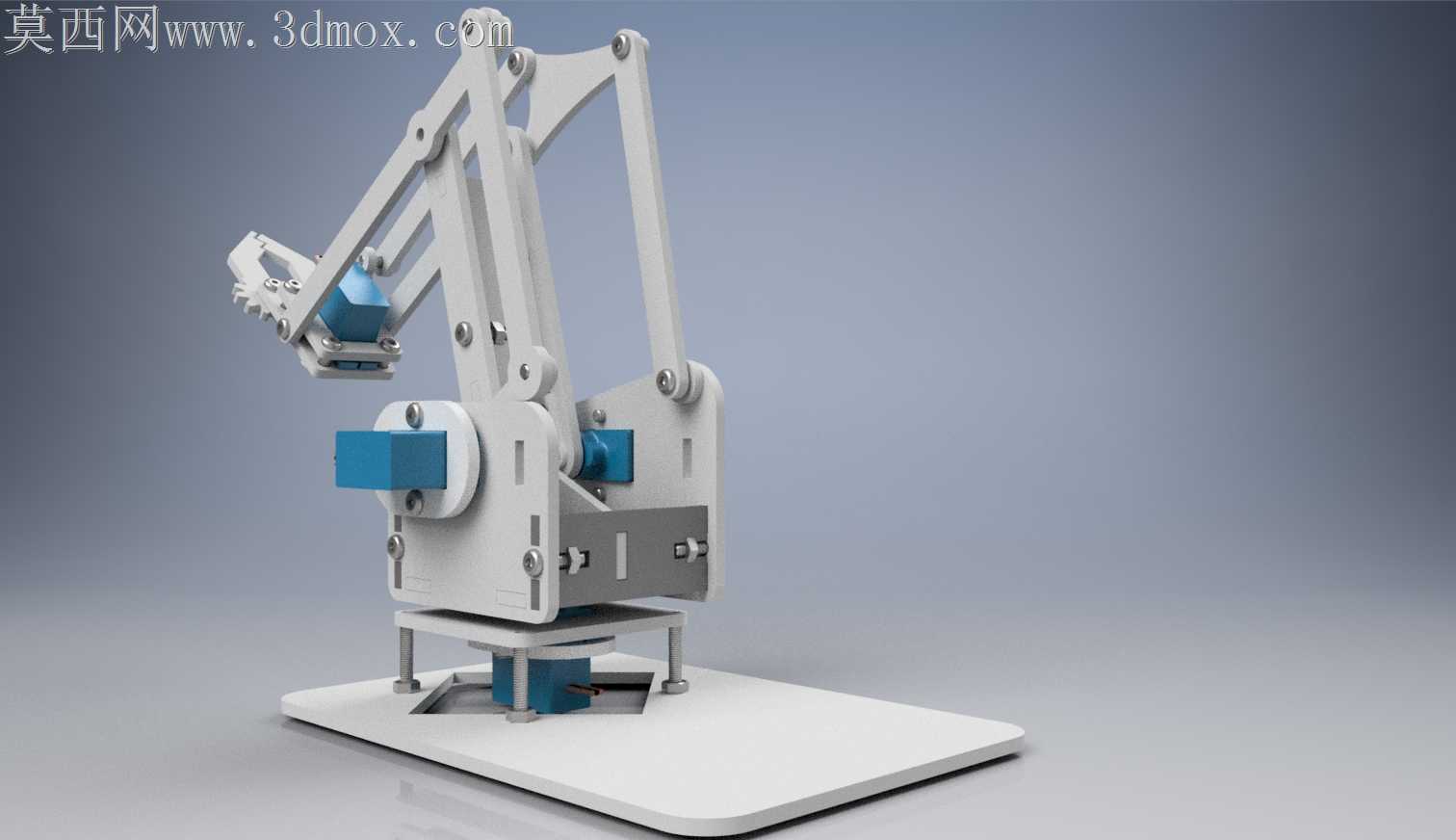

亚克力四自由度教学实训机械臂结构

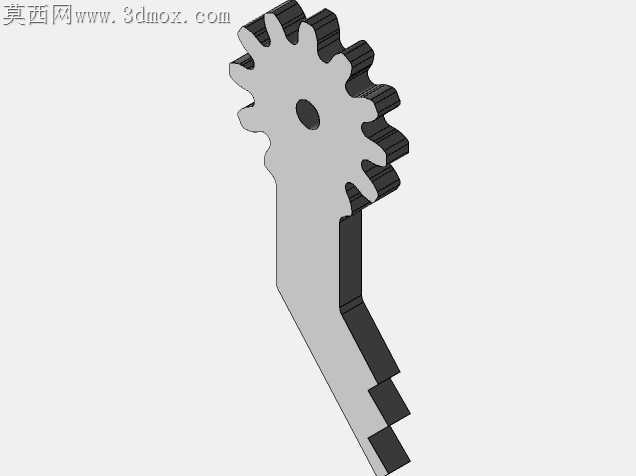

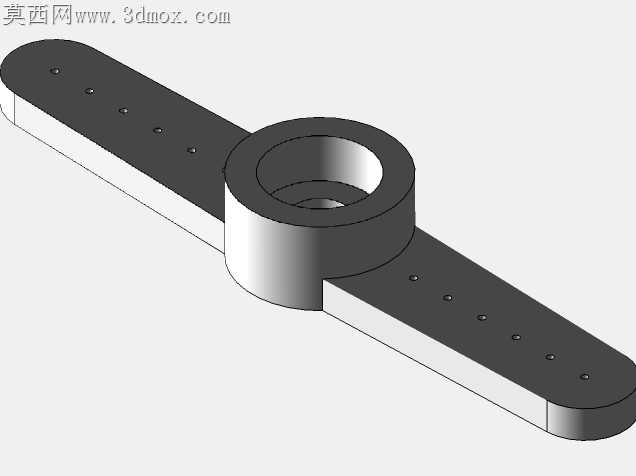

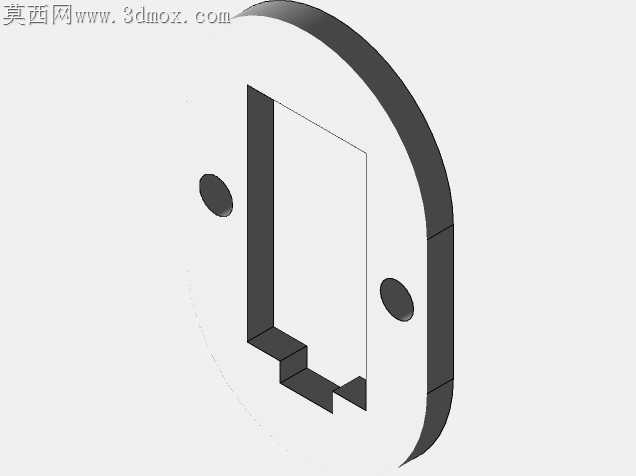

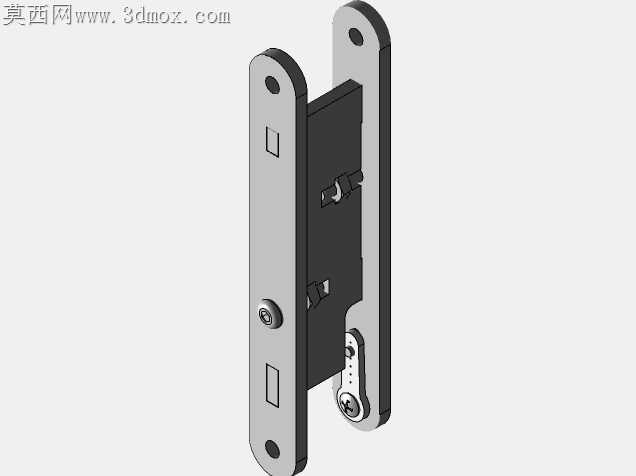

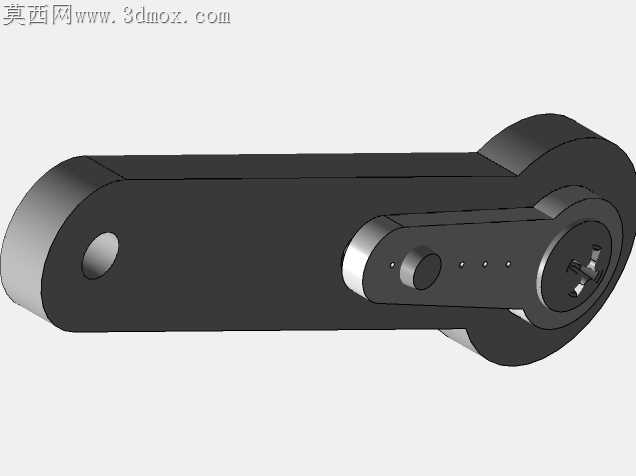

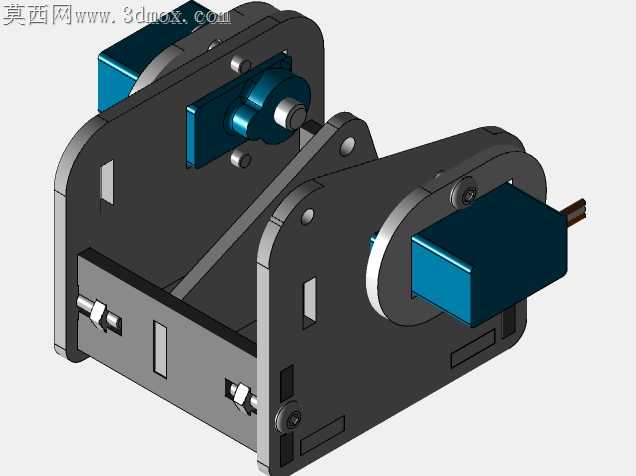

亚克力材质的实训类机械臂最容易出现的装配隐患，集中在舵机安装位的形变与关节铰接处的旷量上，这款四自由度机械臂在结构设计时刚好针对性做了适配调整。底座与大臂衔接的位置，没有直接用亚克力板锁附舵机，而是增加了嵌入式的限位卡槽，舵机输出轴的受力不会直接拉扯亚克力板材的锁附孔，避免多次拆装实训后出现孔位开裂、舵机偏移的问题。大臂的平行四边形连杆结构没有做等厚的板材裁切，靠近铰接转轴的位置做了局部加厚的叠层设计，抬升末端夹爪时连杆的受力不会集中在单块板材的铰接孔处，长时间往复摆动也不会出现连杆弯曲形变的问题。小臂末端的夹爪安装位预留了舵机走线的内嵌槽，导线不会随着关节摆动被夹入铰接缝隙里，实训过程中不用反复整理外露的线束，也能避免导线磨损造成的电路故障。夹爪的开合铰接处做了微小的间隙补偿，亚克力激光切割产生的熔融毛边不会影响夹爪的开合顺畅度，组装时不需要额外对铰接孔做打磨修配，学生按照装配指引就能完成整机组装，不会因为加工公差出现卡滞。每个关节的舵机摇臂与连杆衔接的位置，都设计了可微调的安装长槽，舵机回中偏差可以通过槽位调整补偿，不用反复拆卸舵机重新校准零点，调试阶段的效率能提升不少。底座的配重区域预留了可加装金属配重块的空位，当夹爪抓取小质量实训工件时，整机组不会因为重心前倾出现翻倒，不需要额外用夹具把底座固定在实训台面上，搬移调整位置都很方便。亚克力板材的拼接处全部采用卡槽定位加螺丝锁附的组合方式，没有依赖胶水粘接，组装完成后如果某个零件出现损坏，可以单独拆卸更换，不会因为局部零件报废导致整台实训装置无法使用。夹爪的指面做了防滑的纹理结构，抓取3D打印的实训样件、小重量塑料零件时不会出现滑落，不需要额外粘贴防滑胶垫，减少后期维护的工作量。
