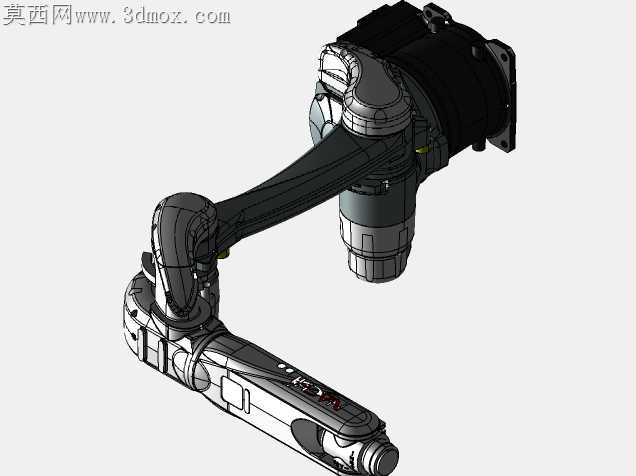

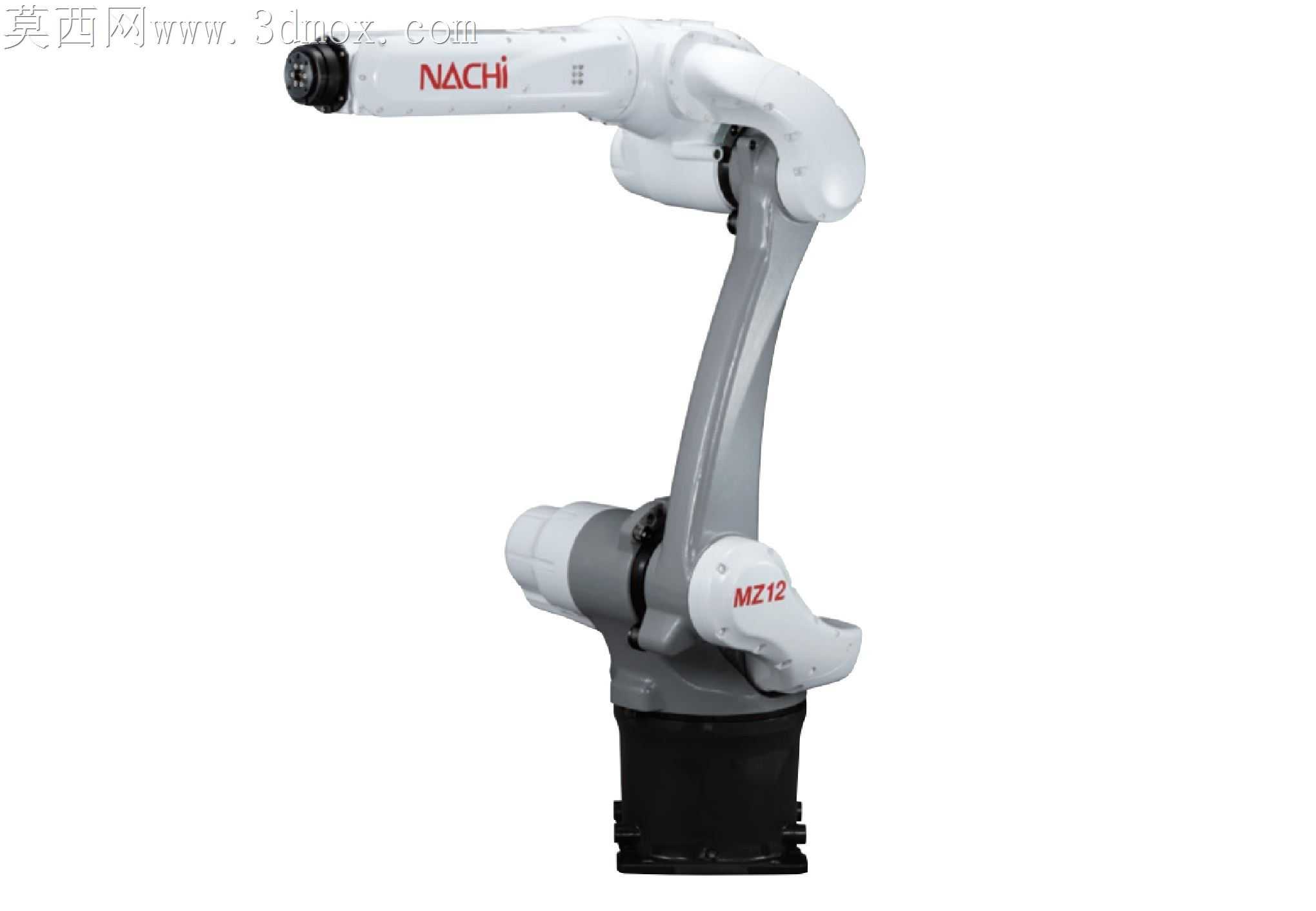

纳奇MZ12六轴工业机械臂结构设计

车间产线升级时，六轴机械臂的占地冗余、管线干涉、重复定位精度漂移是最常碰到的落地痛点，这款纳奇MZ12机械臂的结构设计，刚好把这些现场反馈的问题揉进了每一处细节里。纤细的底座安装面做了下沉式定位止口，不用额外打定位销就能快速对齐安装基准，不管是地面正装、侧墙倒装还是倾斜工位安装，底座的受力筋都顺着关节受力方向排布，不会因为安装姿态变化出现底座形变累积，比传统同负载级别的机械臂底座占地小了近两成，刚好能塞进老产线设备之间的狭窄空隙，不用大规模改动原有产线布局。大臂和小臂的无连杆设计，把传统外置传动连杆的干涉空间完全释放，腕部的三个关节做了等直径过渡曲面，在狭窄工位做往复取放动作时，不会勾挂周边的工装夹具或者工件边角，之前用带连杆的机械臂做机床上下料，经常出现连杆碰机床防护门的问题，这个结构刚好规避了这类隐患。关节处的密封槽做了双层阶梯设计，配合IP67级的密封胶圈，切削液飞溅、金属粉尘多的机加工场景里，粉尘和液体不会渗进关节轴承内部，不用频繁停机清理密封件。内部走线路径做了分腔隔离，动力线和信号线分别走独立的走线槽，关节转动时线缆的弯曲半径始终保持在安全值以上，不会因为长期往复扭转出现线缆破皮断芯的问题，肩部不用额外外置气动阀组，气路管线直接集成在臂体内部，接末端夹具时不用拖着外露的气管晃荡，高速运动时不会因为气管甩动带来额外的负载扰动。腕部的扭矩输出做了惯量匹配优化，高速启停时腕部的抖动量控制在极小范围，0.04mm的重复定位精度不是靠堆高精度零件堆出来的，是关节配合公差做了分级补偿，每个关节的轴承预紧量都对应臂长的形变做了预偏移，长时间连续运行也不会出现精度漂移。1454mm的水平作业范围刚好覆盖常见的机加工上下料、搬运码垛工位，不用额外加行走轴就能覆盖两台机床的上下料位置，紧凑的臂体设计在小工作单元里能灵活绕开周边障碍物，做分拣、装配类动作时，关节转动的死角比同级别机械臂少很多，很多之前需要七轴臂才能完成的狭窄空间作业，这款六轴结构就能覆盖，能帮产线压缩不少设备投入成本。
