带操纵杆控制的多自由度舵机机械臂结构

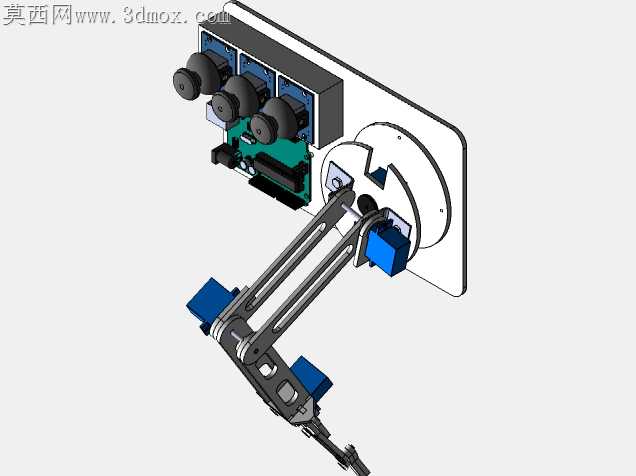

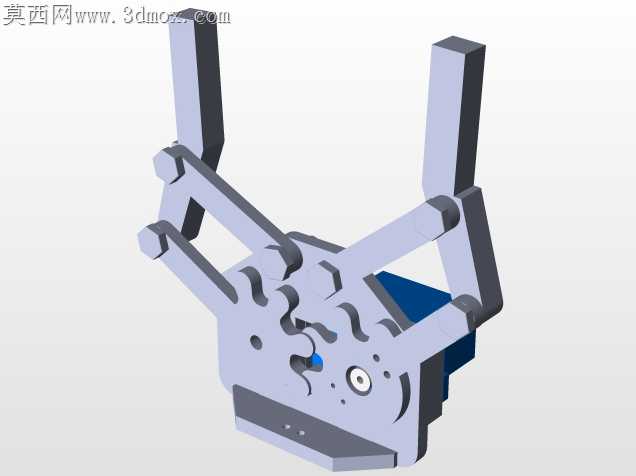

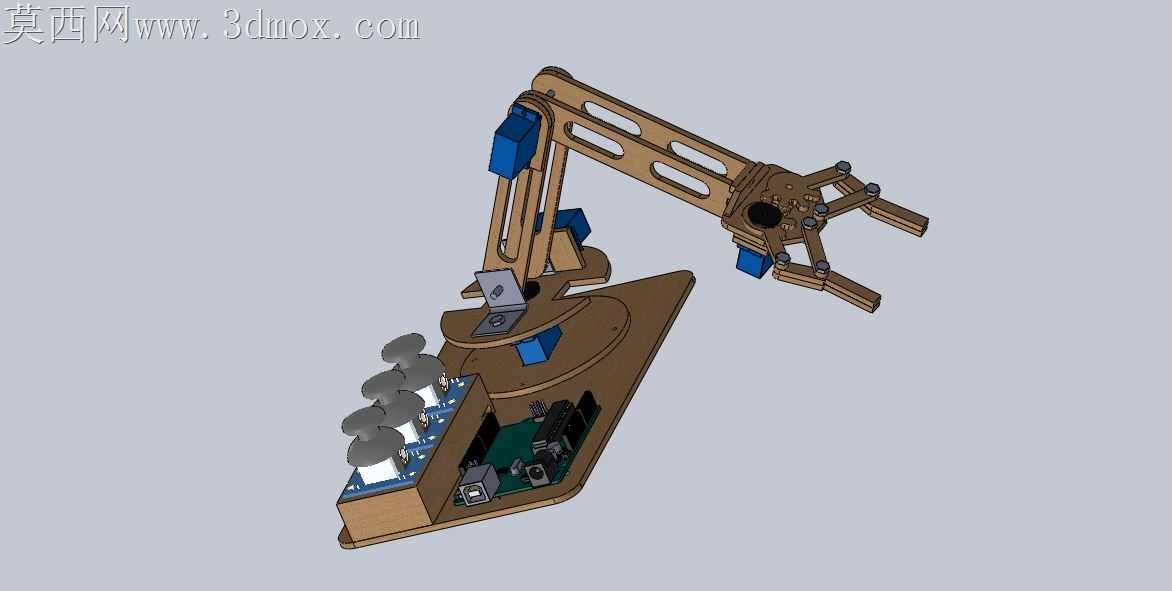

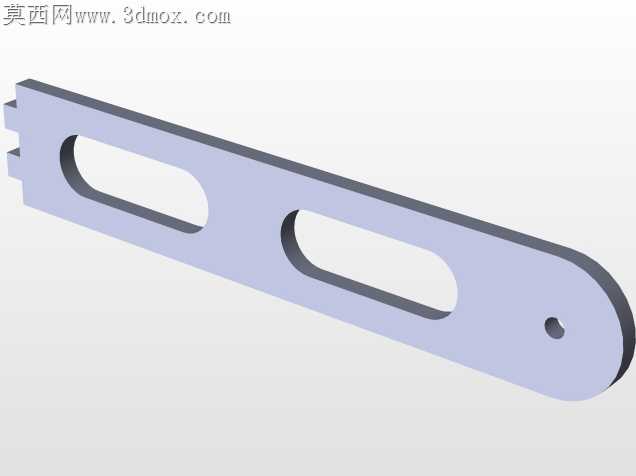

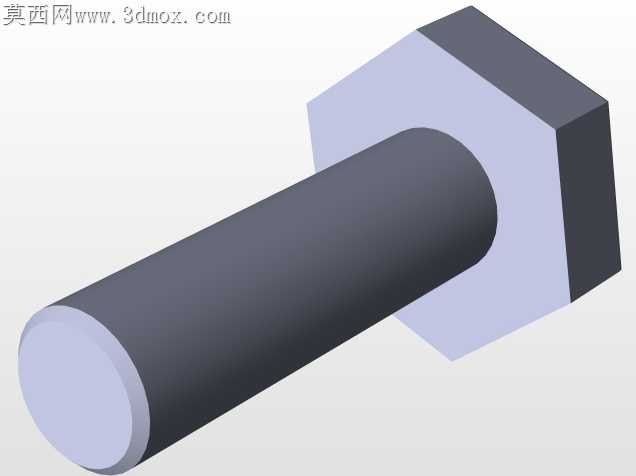

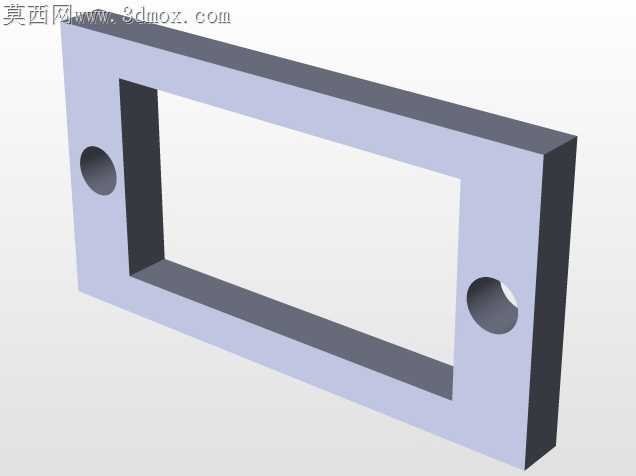

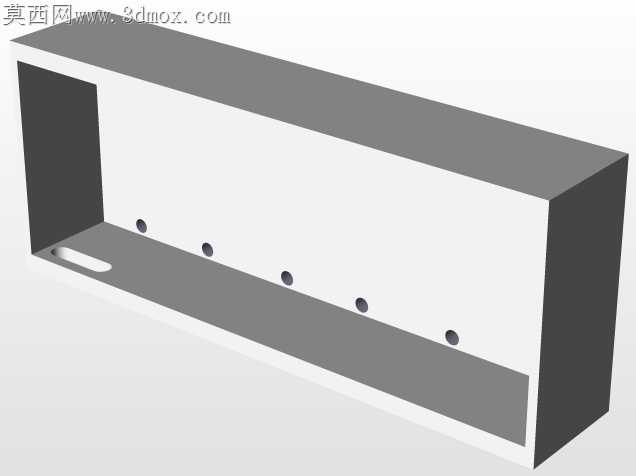

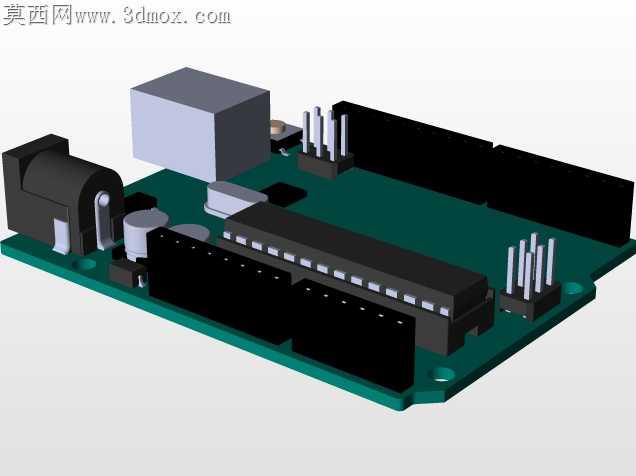

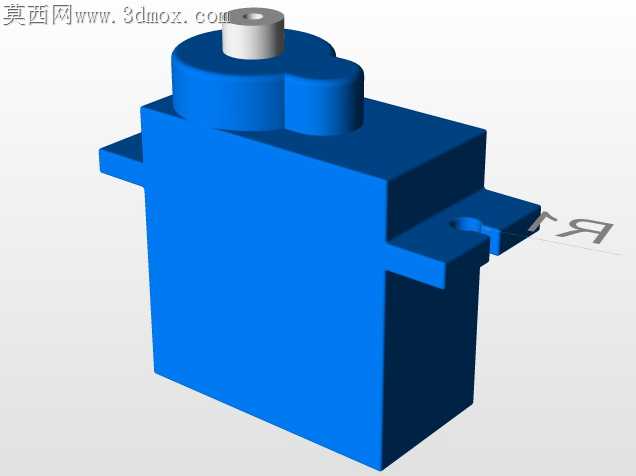

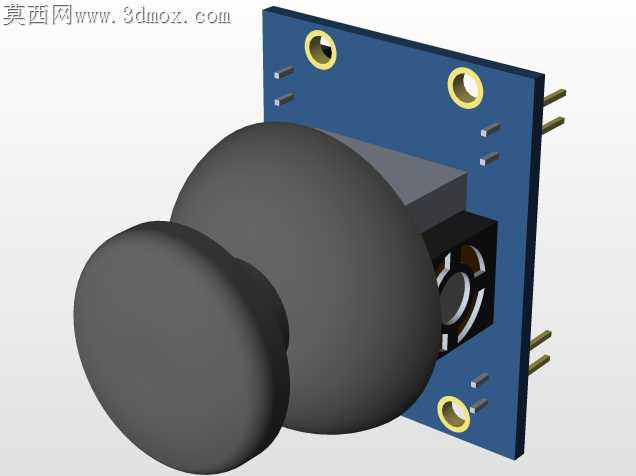

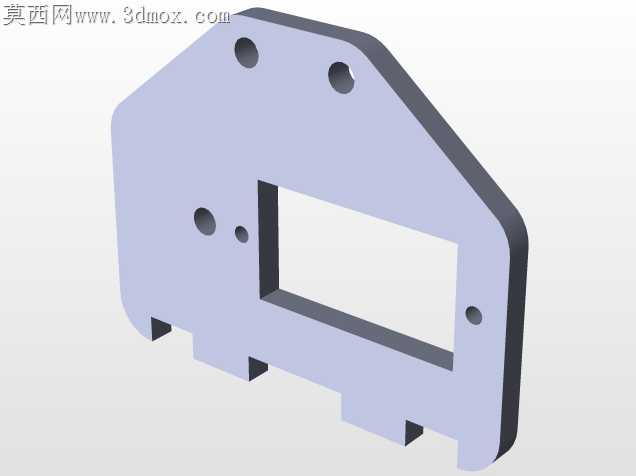

桌面级小型机械臂的落地加工常卡在舵机安装位的公差匹配上，很多开源方案直接把舵机嵌入木质或亚克力板材的开槽里，没预留舵机耳片的微调间隙，装完后舵盘和连杆的同轴度偏差超过0.2mm，大臂抬升时就会出现卡顿、舵机负载骤增的问题，甚至会因为憋流烧坏驱动板。这款机械臂的底座控制区把三个操纵杆和舵机驱动板做了分层排布，下层留足了接线的弯折空间，不会出现导线被转动关节磨破绝缘层的隐患，上层操纵杆的安装座做了凸台定位，操纵杆扳动时的晃量控制在1度以内，手动操控的跟手性比直接焊在洞洞板上的方案好很多。大臂和小臂的连杆采用镂空减重设计，不是单纯为了视觉上的轻量化，镂空槽的位置刚好避开了连杆受力的弯矩集中区，3mm厚的板材加工时不会因为开槽出现应力断裂，同时能把单段连杆的重量降低40%，肩部舵机不用承担多余的自重负载，抬升末端夹爪时的扭矩冗余更充足。夹爪部分的开合采用对称连杆传动，两个夹指的同步性靠中心的转轴定位，不用额外加同步带或者齿轮组，装配时只需要保证夹指和转轴的间隙在0.1mm左右，开合过程就不会出现偏磨，夹取不规则小零件时的贴合度也更高。关节处的舵机摇臂和连杆连接位特意加了小尺寸的铜套，不是直接用螺丝硬压在板材上，反复转动时不会把板材的安装孔磨成椭圆，长期实训拆装后的结构精度保持性更好。底座的旋转关节做了环形走线槽，所有穿过旋转中心的导线都顺着槽体排布，底座360度转动时不会扯到内部接线，也不会出现导线缠绕在转轴上的问题。控制区的元件排布避开了底座旋转的重心投影区，整个机械臂放在水平桌面上时，大臂伸到最远位置也不会出现倾翻，不用额外加配重块，节省桌面占用空间的同时，也降低了加工时的零件数量。夹爪的末端做了锯齿形的接触面，不用粘贴防滑胶垫就能稳定夹住光滑的塑料件或者小金属件，长期使用不会出现胶垫脱落、夹持力下降的问题。
