四轴飞行器轻量化机架结构设计方案

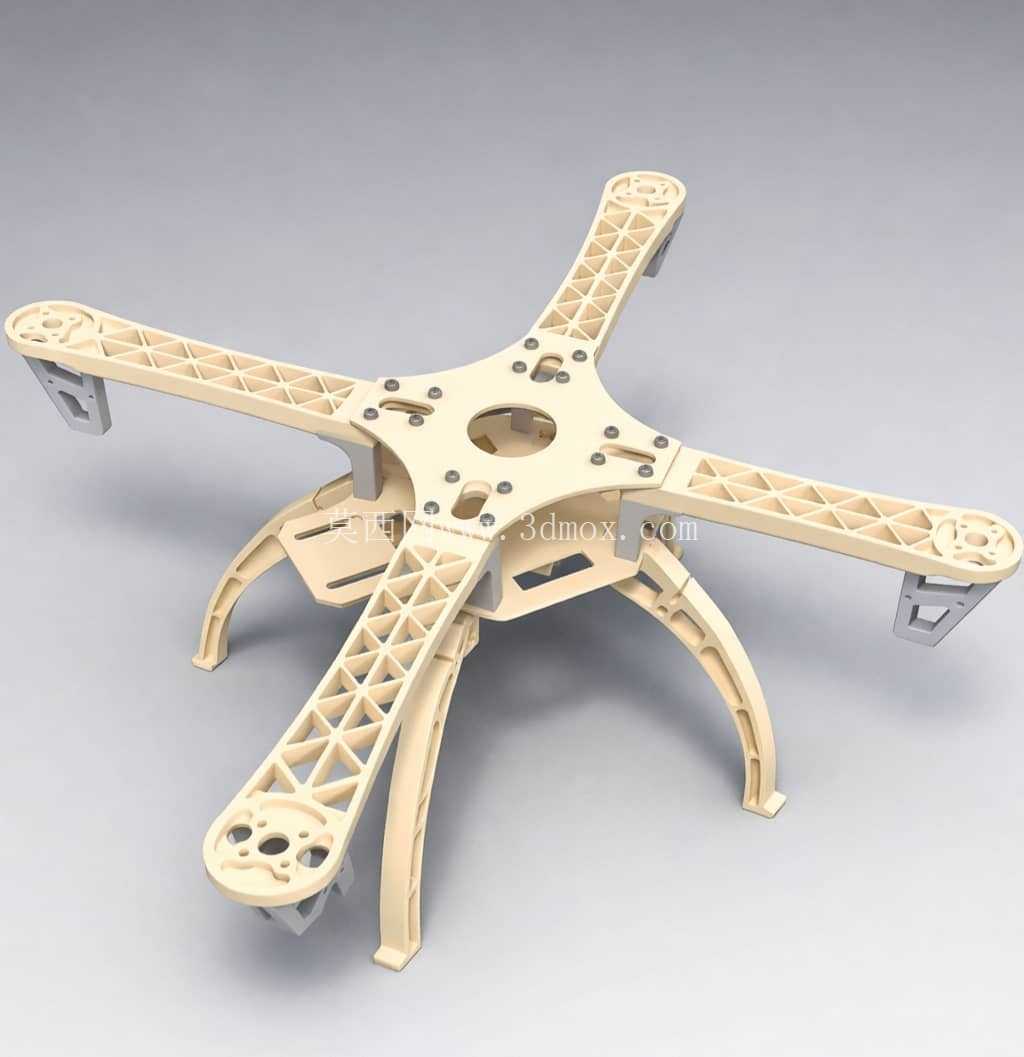

　　这款四轴机架的设计，最初是面向入门级消费级航拍、室内教学实训以及小型载荷挂载场景做的结构适配，日常使用中可以承载飞控板、锂电池、小型摄像头、电调与动力电机整套组件，也能适配高校创客团队做二次功能拓展，比如加装小型机械爪完成轻量物料拾取，或是挂载传感器模块做低空环境数据采集。从结构设计思路来看，整个机架采用中心盘加辐射式机臂的对称布局，四个机臂呈90度等角分布，这种布局的核心优势是动力输出的力矩平衡更容易调校，飞控的PID参数调试门槛更低，新手也能快速完成整机的动平衡校准。

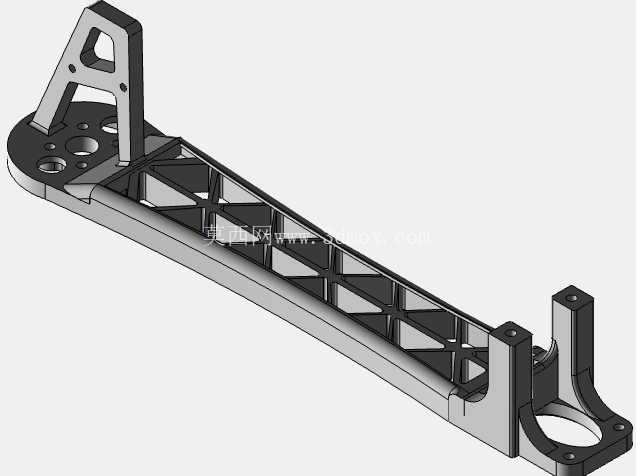

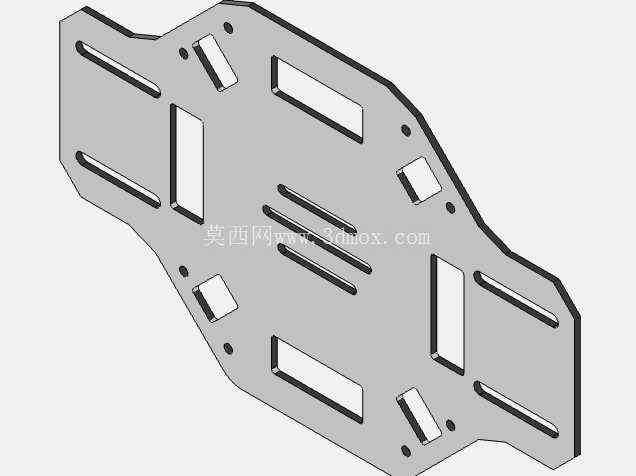

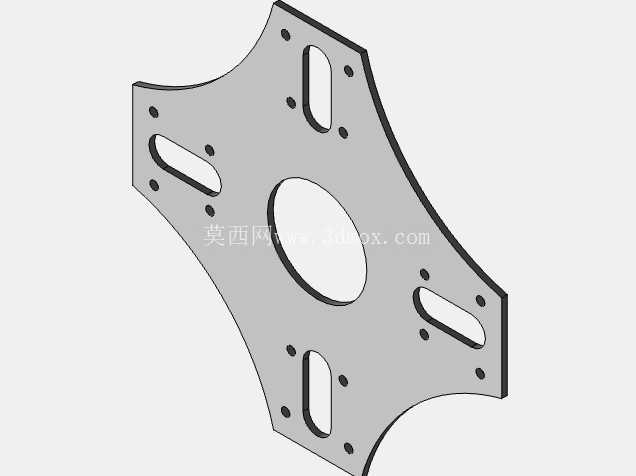

　　机臂部分采用了桁架式镂空格栅结构，不是单纯为了减重做的造型，每一处格栅的筋条走向都顺着机臂受力方向排布：电机运转时的振动载荷、飞行时机臂受到的升力弯折力，都会顺着筋条传导到中心安装盘，不会在机臂局部形成应力集中点，对比同尺寸实心机臂，重量能降低40%左右，同时结构刚性完全能满足10寸以内螺旋桨的拉力负载要求，不会出现大油门时机臂震颤导致的画面果冻效应。中心盘区域做了分层安装位设计，上层预留了飞控板的安装孔位，孔位间距兼容市面上主流的入门级飞控安装尺寸，不需要额外做转接板就能直接固定；下层预留了电池绑带的穿槽，电池安装位置刚好处于整机重心的垂直投影线上，飞行时不会因为重心偏移增加飞控的修正负担，也能减少电池晃动带来的飞行姿态扰动。

　　起落架部分采用弧形支脚结构，四个支脚从中心盘下方延伸而出，支脚的弧度做了卸力设计，降落时的冲击载荷会顺着弧形支脚产生微小形变吸收，不会直接传导到中心盘上的电子元件，避免硬着陆时震松飞控接线或是损坏传感器。安装边界方面，机臂末端的电机安装孔位适配22系列、23系列外转子无刷电机的标准孔距，不需要额外打孔就能直接固定；中心盘的中心预留了走线孔，电调的信号线、电源线都可以从中心孔汇聚到飞控端，走线更规整，也能避免飞行中线材被螺旋桨打到。

　　整个机架的安装公差控制在0.2mm以内，四个机臂的长度差不超过0.5mm，装配后不需要额外做配平就能满足基础飞行要求，机臂与中心盘的连接采用嵌入式定位加紧固件固定的方式，日常运输时可以快速拆卸机臂，收纳后体积能缩小60%，方便外出携带作业。从实际使用场景来看，这种轻量化机架除了日常航拍练习，也能适配小型农业作业的试验场景，比如挂载小容量的喷洒模块做小范围的植保测试，或是在室内场馆做低空巡检的载体，结构强度完全能支撑1kg以内的起飞重量，长时间飞行时机架的形变量控制在安全范围内，不会因为持续受力出现结构疲劳断裂的问题。设计时也考虑了日常维护的便捷性，所有安装孔位都做了沉头处理，紧固件安装后不会突出结构表面，避免剐蹭线材或是其他配件，机臂的格栅间隙也做了尺寸控制，日常清理时不会有细小杂物卡在缝隙里，维护成本更低。
