CUAV NEO 3 Pro GPS模块内部结构设计

项目分类:无人机 发布时间:2026-06-05 ID:1173369
  • CUAV NEO 3 Pro GPS模块内部结构设计
  • CUAV NEO 3 Pro GPS模块内部结构设计
  • CUAV NEO 3 Pro GPS模块内部结构设计

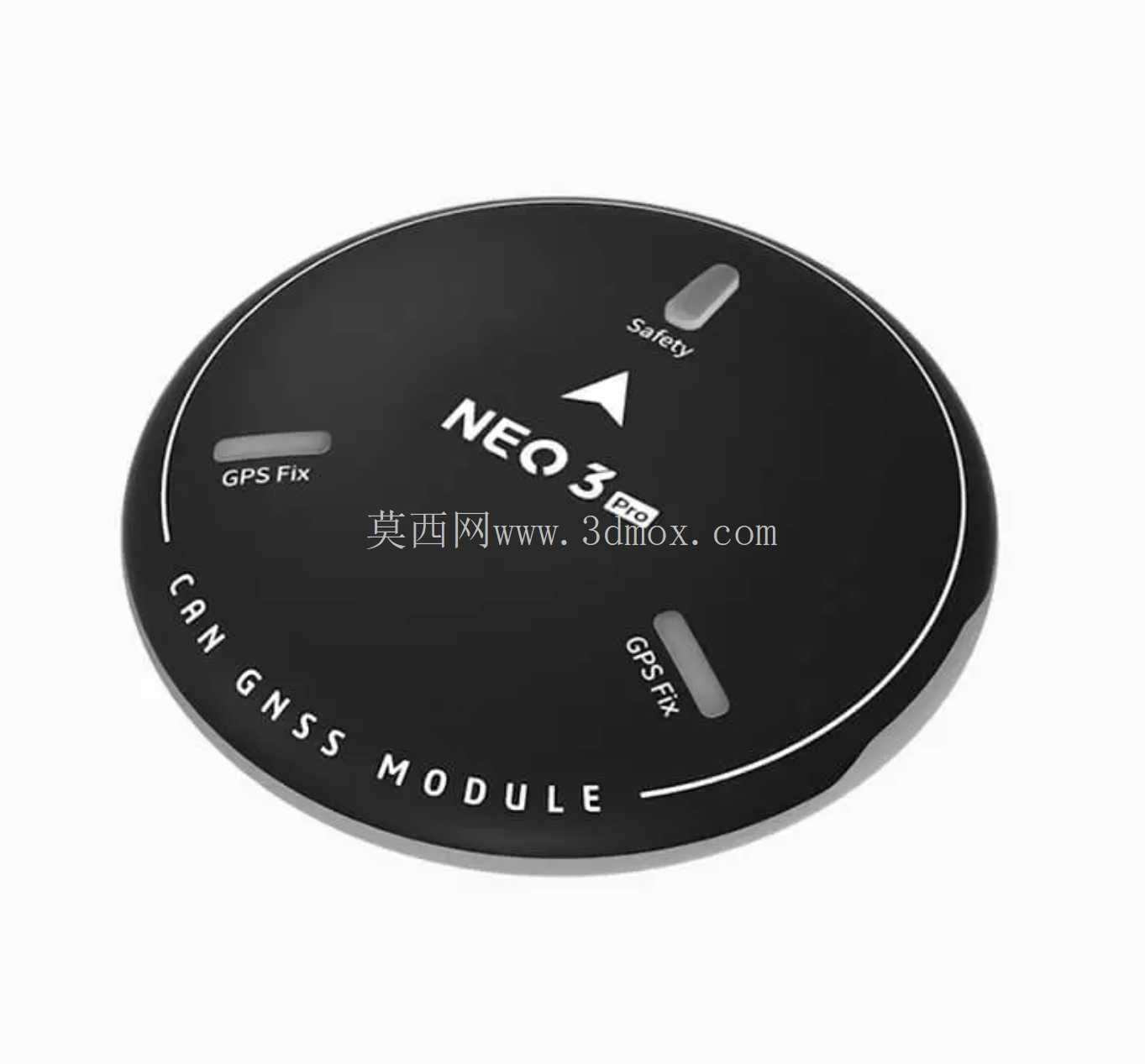

  在无人机飞控系统的硬件选型与结构适配环节,定位模块的内部结构合理性直接决定了整机定位精度、抗干扰能力与安装适配性,本次拆解建模的CUAV NEO 3 Pro GPS模块,是当前多旋翼、固定翼无人机领域应用较广的高精度定位组件,其内部结构设计完全围绕户外复杂工况下的稳定运行需求展开。从实际应用场景来看,这类GPS模块主要承担无人机航迹定位、定点悬停、返航触发、航点飞行的核心坐标解算功能,同时配套的M9N CAN BUS总线接口能够直接对接主流飞控系统,减少外设接线的复杂度,在植保作业、航测测绘、电力巡检等长航时作业场景中,模块内部的信号屏蔽设计、元器件布局直接影响信号接收的稳定性,避免因机身电机电磁干扰、电源线缆串扰导致的定位漂移问题。

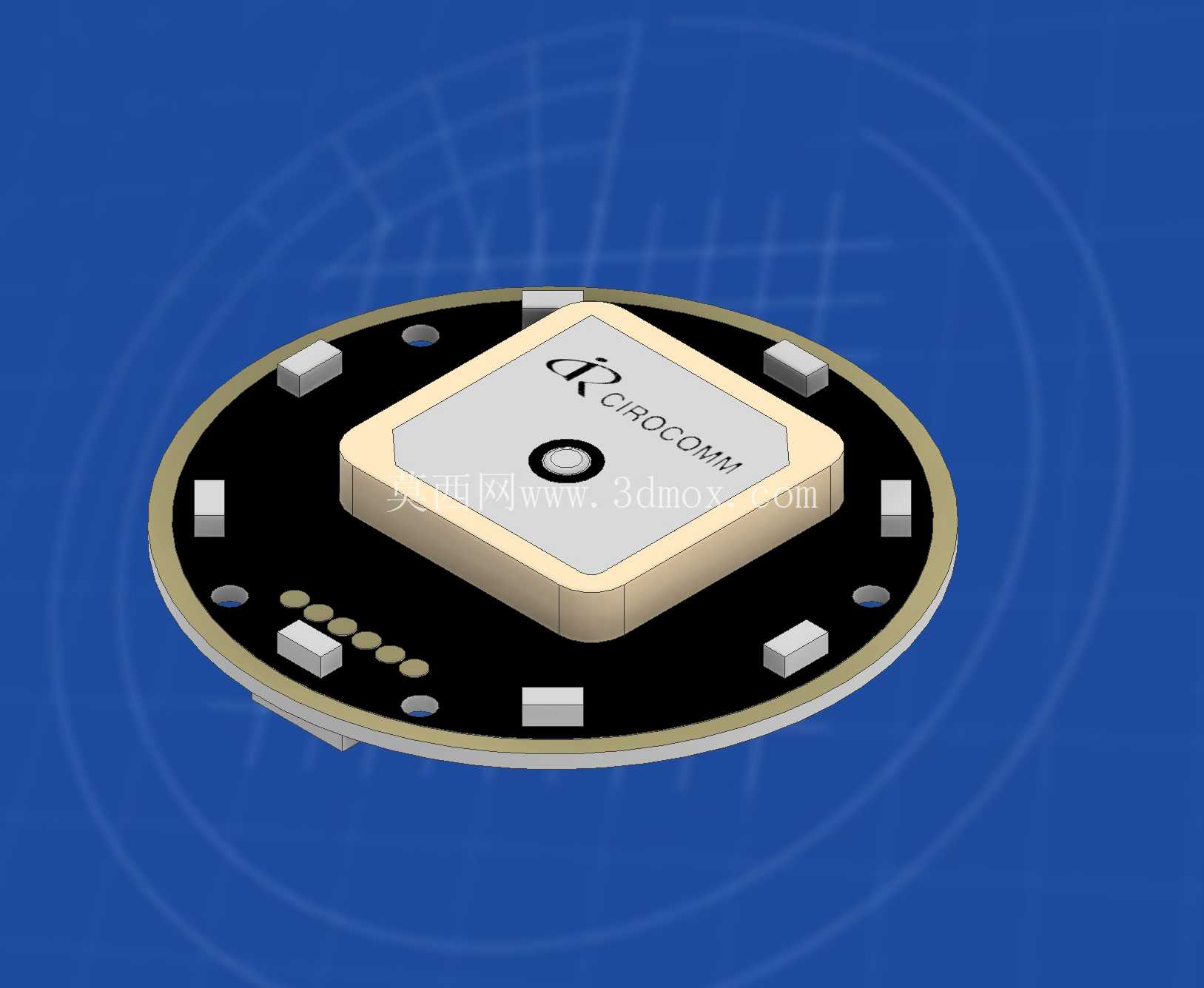

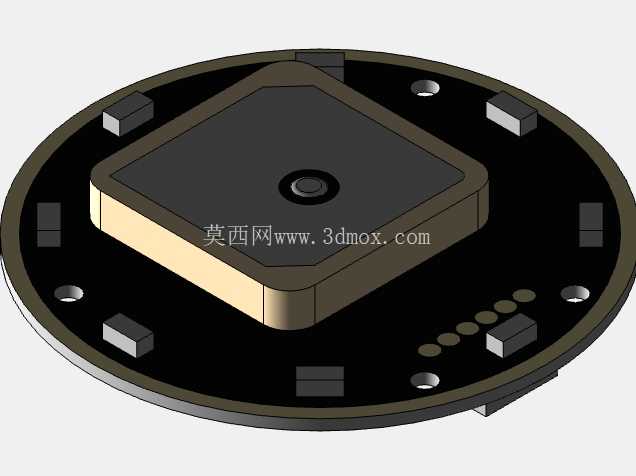

  从结构设计思路来看,整个模块采用圆形PCB基板作为承载主体,核心定位芯片布置在基板正中心位置,外围环绕布置滤波电容、ESD防护器件、总线接口焊盘,这种中心对称布局一方面能够让陶瓷天线的信号接收面完全覆盖核心射频区域,减少信号传输路径上的损耗,另一方面圆形外轮廓能够匹配常见的无人机GPS安装座的圆形固定孔位,安装时无需额外调整方向,降低装机调试的复杂度。核心的CIROCOMM陶瓷天线采用方形封装,通过SMT工艺贴装在PCB表层,天线下方预留了完整的净空区域,没有布置任何高频走线与金属元器件,避免金属遮挡对卫星信号的衰减,天线与核心解算芯片之间的射频走线严格按照50欧姆阻抗控制,走线长度做了等长处理,减少信号传输过程中的相位偏差,保证多模卫星信号的解算精度。外围布置的小型矩形元器件分别为电源滤波电容、CAN总线终端电阻、状态指示LED的限流电阻,所有元器件的布置高度均低于陶瓷天线的顶面高度,避免在天线信号接收方向形成遮挡,基板边缘均匀布置的镀金触点为模块的编程调试触点,生产阶段可通过这些触点完成固件烧录与参数校准,无需额外预留调试接口,节省基板的布局空间。基板上预留的两个对称安装孔位,孔位间距匹配行业通用的GPS安装支架尺寸,安装时可通过M2螺丝直接固定在无人机机身顶部的安装座上,安装边界要求模块上方无碳纤维板、金属结构件遮挡,与飞控主控的距离不小于10厘米,避免电磁干扰影响信号接收。

  模块整体的尺寸公差控制在±0.2mm范围内,所有元器件的封装尺寸、焊盘位置都按照实际量产器件的规格做了1:1还原,能够直接用于安装干涉检查、结构装配模拟,在做无人机整机结构设计时,可以直接导入该模型完成GPS安装座的适配设计,提前排查安装间隙、接线空间不足的问题。从功能特性来看,模块内部集成了卫星信号解算单元、CAN总线通讯单元、电源稳压单元,无需额外外接信号转换电路,直接通过CAN总线即可向飞控传输定位数据、卫星数量、定位精度等信息,相比传统的串口GPS模块,CAN总线的通讯抗干扰能力更强,长距离接线时不会出现信号丢包的问题,适合大型无人机、工业级无人机的长机身布线场景。

  在结构细节上,PCB基板边缘做了半圆弧化处理,没有尖锐的直角,避免安装时划伤机身的泡沫或者复合材料结构,基板底层做了完整的接地覆铜,一方面能够提升模块的抗干扰能力,另一方面可以增强基板的结构强度,减少飞行过程中振动导致的元器件虚焊问题。整个内部结构的建模完全还原了实际量产模块的元器件布局、走线空间、安装孔位位置,没有做简化处理,能够直接用于结构仿真、装配验证、装机适配等工程场景,对于无人机结构设计人员来说,可以直接参考该模型的布局逻辑,优化自研飞控系统的定位模块布局,在保证信号接收效果的前提下,压缩模块的整体安装空间,提升整机的结构紧凑度。
