适配25x25规格CNC车床外圆车削刀具

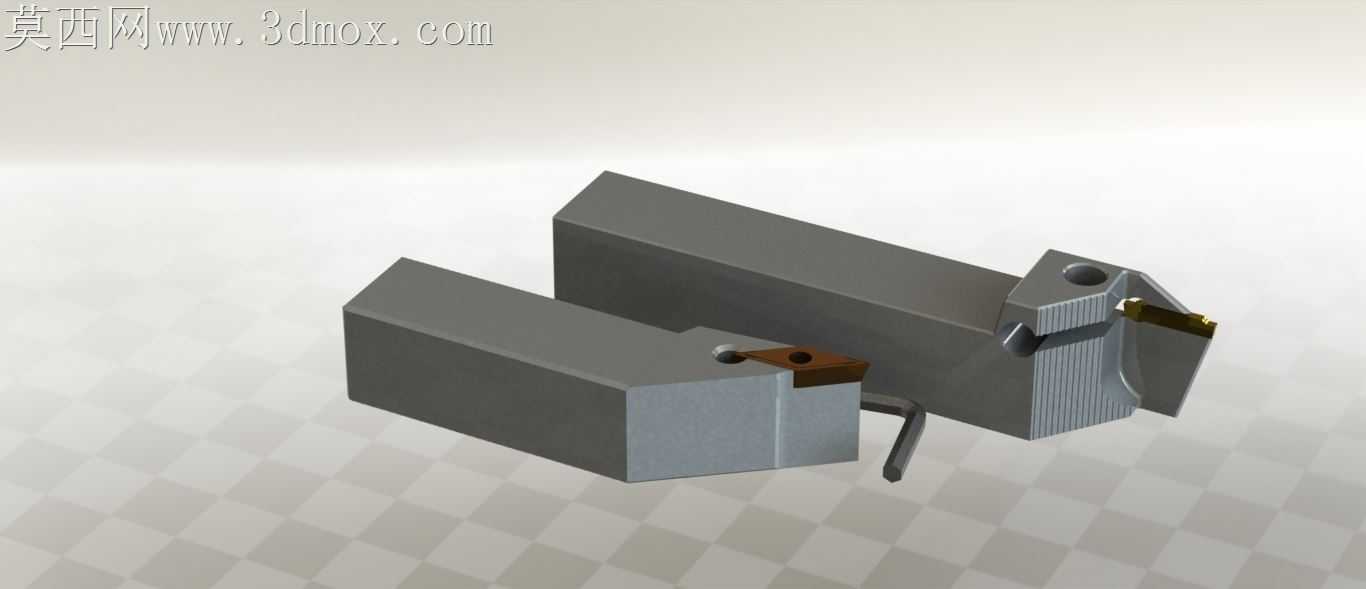

本作品为适配25×25规格CNC车床的外圆车削刀具三维建模成果，建模过程严格遵循数控车刀的实际生产装配逻辑，以SolidWorks为核心建模载体，完整还原了刀体、刀片、压紧组件、定位结构的全部细节特征。建模阶段首先依据外圆车削的加工工况确定刀体基准尺寸，25×25的刀杆截面完全匹配常规数控车床的刀塔装夹槽位，刀体主体采用拉伸凸台命令生成基础块体结构，针对刀头的刀片安装位，通过切除拉伸构建出精准的刀片定位槽，槽体的角度、深度参数完全贴合对应硬质合金刀片的安装公差要求，保证刀片装配后可获得稳定的切削角度。针对刀片压紧结构，建模时还原了杠杆式压紧的完整组件，包括压紧杠杆、锁紧螺钉、调节顶销的全部结构，各零件间的装配间隙经过合理校核，既还原了真实刀具的装配关系，也为后续的运动干涉检查提供了准确的模型基础。渲染阶段采用SolidWorks自带的Photoview360渲染模块完成材质与场景搭建，刀体主体赋予硬质合金结构钢材质，添加了细微的喷砂表面纹理与金属哑光反射效果，还原数控车刀刀体经表面处理后的真实质感；切削刀片部分添加硬质合金材质特有的高反光金属属性，刀片刃口部位做了细微的倒角处理，还原刀片经刃磨后的锋利边缘特征；压紧螺钉等标准件赋予发黑处理的金属材质，表面添加细微的螺纹纹理与氧化层质感，区分不同组件的材质差异。场景搭建采用浅灰色棋盘格地面作为展示背景，搭配柔和的三点布光方案，主光源从斜上方45度投射，突出刀头切削部位的结构细节，辅助光源补全刀体侧面的阴影层次，环境光弱化整体明暗反差，保证模型各部分结构都能清晰呈现。结构设计上充分考虑了外圆车削的实际加工需求，刀体悬伸长度经过合理控制，避免加工过程中出现振刀问题，刀片安装位的前角、后角参数均按照钢材外圆粗加工的切削参数设定，保证刀具在实际使用中可获得良好的排屑效果与切削稳定性，刀体尾部的定位平面做了平整度优化，可保证装夹时与刀塔槽位完全贴合，提升装夹刚性。整体建模过程严格遵循机械设计的公差配合要求，各零件的尺寸参数均参考主流数控刀具厂商的样本标准，模型可直接用于数控加工教学演示、刀具装配仿真、加工工艺方案展示等场景，完整的结构细节也可为非标刀具的二次设计提供可靠的参考基准。
