M8规格Canbus总线4芯6针连接线缆

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1173374
  • M8规格Canbus总线4芯6针连接线缆
  • M8规格Canbus总线4芯6针连接线缆
  • M8规格Canbus总线4芯6针连接线缆
  • M8规格Canbus总线4芯6针连接线缆
  • M8规格Canbus总线4芯6针连接线缆
  • M8规格Canbus总线4芯6针连接线缆
  • M8规格Canbus总线4芯6针连接线缆
  • M8规格Canbus总线4芯6针连接线缆
  • M8规格Canbus总线4芯6针连接线缆

  在工业现场总线布线、小型传感器组网、紧凑型自动化设备信号传输场景里,M8规格的圆形连接线缆一直是小空间布线的首选连接件,这款4×6针的Canbus电缆模型,还原了实物的外部装配尺寸与接口形态,可直接用于设备整体装配的干涉校验、布线空间预留校核工作。从实际工程应用来看,这类线缆主要承担CAN总线差分信号与辅助供电的传输任务,常见于工业机器人末端执行器信号连接、分布式IO模块组网、小型光电/接近传感器的总线接入场景,相比传统的端子接线方式,M8航空插头式的连接结构具备IP67级的防护能力,可在有切削液飞溅、粉尘弥漫的车间现场稳定工作,不需要额外做接线防护处理,能大幅缩短现场设备的布线调试周期。

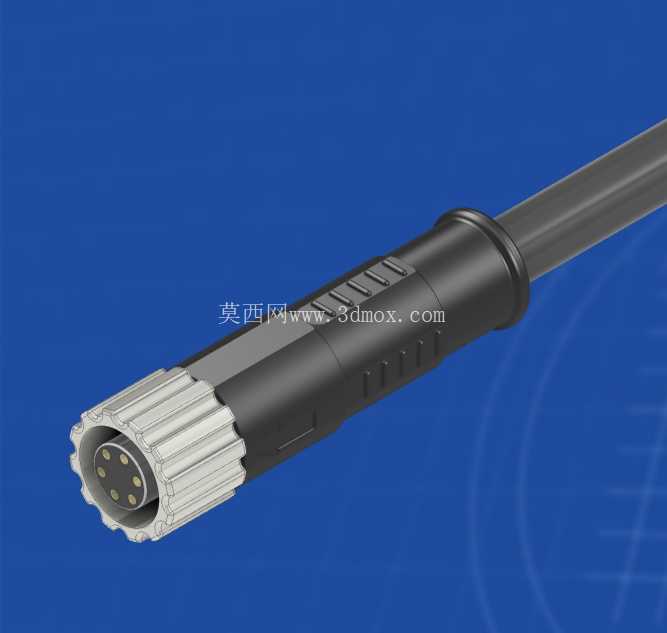

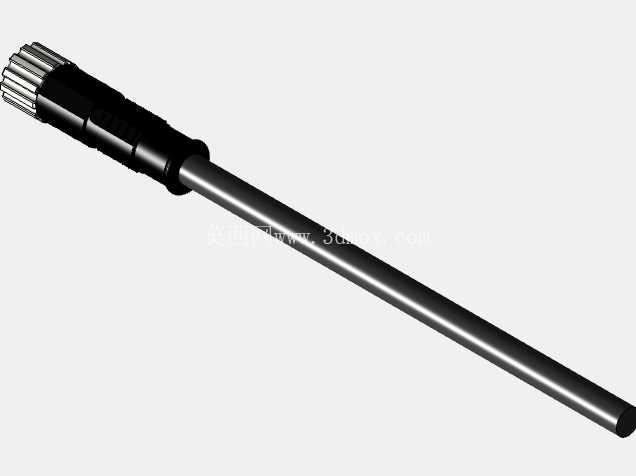

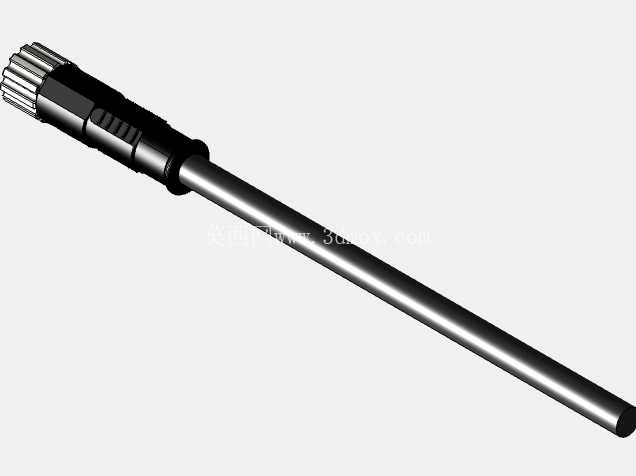

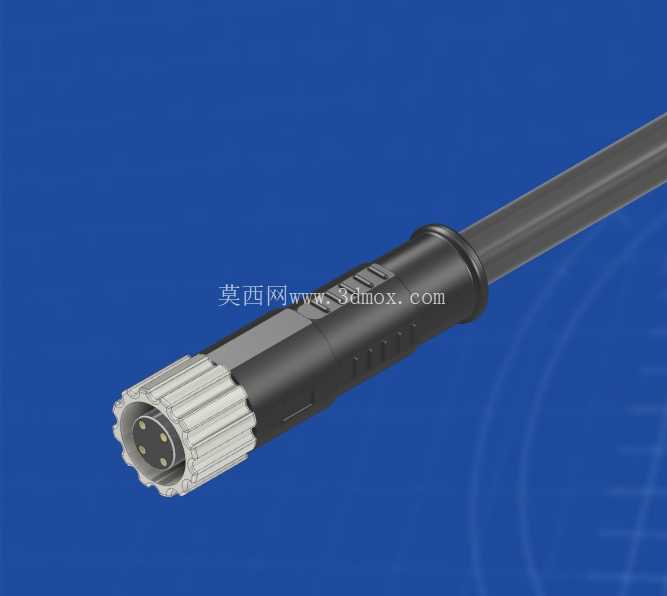

  做三维建模时,这款模型严格按照实物的外部轮廓做了1:1还原,插头尾部的防滑滚花结构、线缆与插头衔接处的应力释放锥面、插合面的定位键槽都做了准确复刻,结构设计人员在做设备面板开孔、走线槽布局、线缆弯折半径校核时,可以直接调用该模型做装配验证,不需要额外测绘实物尺寸。需要注意的是,该模型仅还原了外部装配尺寸,内部插针的排布细节仅做示意,不适合用于插头内部的接触件设计、绝缘件开模等深度设计场景,这点在调用模型做设计时需要明确边界,避免误用。从安装边界来看,这款M8插头的最大外径为12mm,插头主体长度为38mm,尾部衔接的线缆外径为4.8mm,插头滚花部位的防滑齿深度为0.3mm,在设备面板上预留安装孔时,开孔直径建议设置为12.5mm,面板外侧需要预留至少45mm的操作空间,满足插头旋拧时的扳手操作或者手动旋合的空间需求;线缆部分的最小弯折半径建议设置为线缆外径的8倍,也就是38.4mm,布线时不要超过这个弯折极限,避免内部线芯断裂导致信号传输中断。

  在Canbus总线的布线场景里,这类带预制插头的线缆相比现场压接的接头,信号一致性更好,因为预制接头的阻抗是按照CAN总线的特性阻抗做了匹配处理,不会因为现场压接的工艺差异导致信号反射,在1Mbps的波特率下,可靠传输距离可以达到40米以上,完全满足大部分车间级设备组网的需求。从结构设计思路来看,插头尾部的应力释放结构采用了渐变锥度的软胶包覆设计,当线缆受到侧向拉扯或者反复弯折时,应力会沿着锥面逐步分散,不会集中在插头与线缆的衔接部位,相比直角结构的尾端,这种锥度设计的抗弯折寿命可以提升3倍以上,适合在有机械臂反复移动、线缆需要随动拖链的场景下使用。插合面的定位键槽采用了不对称设计,可以避免插针错接,现场安装时不需要额外核对针脚定义,对准键槽插入旋紧即可完成连接,大幅降低现场接线的错误率。在做设备整体三维布局时,很多设计人员容易忽略接插件的实际安装空间,导致后期装配时插头与周边结构件干涉,或者没有预留足够的操作空间导致现场无法接线,调用这类精准的外部尺寸模型,可以在设计阶段就完成空间校核,减少后期改模、调整结构的工作量。

  比如在做小型输送线的传感器布线时,传感器安装在型材支架上,相邻的传感器间距只有50mm,如果选用的M8插头尺寸过大,或者没有预留旋拧空间,现场安装时就会出现两个插头互相干涉的问题,提前把线缆模型调入装配体,模拟实际布线的走向,就可以提前发现这类问题,调整传感器的安装间距或者选用弯头结构的插头,避免后期现场整改的麻烦。另外在拖链布线场景中,线缆的外径、插头的外形尺寸都会影响拖链的内部空间利用率,这款线缆的插头最大外径比常规M12插头小4mm,在狭小的拖链内部可以布置更多的线缆,同时因为插头外形做了圆弧过渡,不会在拖链反复弯折时刮蹭其他线缆,提升拖链内部布线的可靠性。
