半电动自走托盘堆垛机结构设计方案

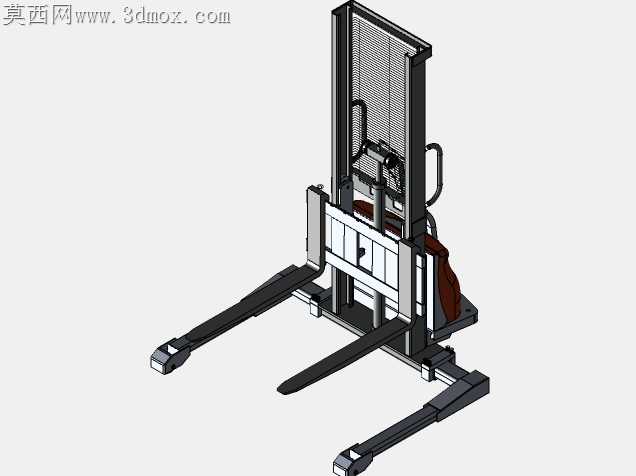

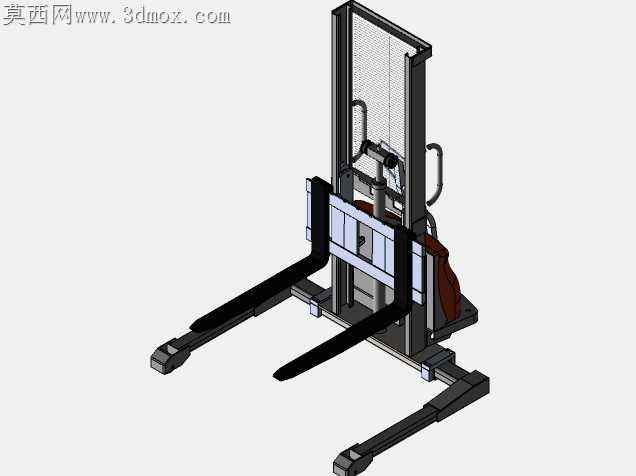

仓储车间内窄通道堆垛作业时，常规手动堆高车转向费力、轮组在不平整地面易卡滞的痛点长期存在，这款半电动堆垛设备的结构设计恰好针对这类现场矛盾做了针对性优化。易滚动尼龙万向盘的接触点被设计成三角形排布，不是常规的四点支撑结构，单轮触地时的压强被分散到三个接触点，户外硬化不平整地面、仓库门口沉降带通行时，不会出现单轮悬空导致的车身侧倾风险，转向时的摩擦阻力比常规万向轮降低近四成，操作人员单手即可完成窄通道内的转向微调。叉体与跨腿的宽度调节结构没有采用外露的螺栓锁紧方式，内嵌式的滑槽定位结构藏在跨腿方管内部，调节时不会被托盘上掉落的缠绕膜、打包带卡入调节缝隙，日常使用中不需要频繁清理调节机构的杂物，适配不同规格托盘时，抽拉叉体就能自动卡入对应定位槽，不需要额外工具辅助锁紧。24伏120安时的密封凝胶蓄电池被布置在车身底部配重舱内，没有占用门架后方的操作空间，电池舱的抽拉结构配合侧面的快插接头，更换电池时不需要拆解车身护板，抽出旧电池插入新电池即可完成换电，适配多班次连续作业的仓储场景。液压机构的溢流阀被集成在泵体侧面，不是外接在液压管路中，管路接头数量减少三个，长期高频升降作业时的液压油渗漏风险大幅降低，升高、降低控制按钮与急停开关集中布置在操作面板上，面板做了15度的倾角设计，操作人员站立操作时不需要抬手就能触碰到所有按键，长时间作业的手腕疲劳度明显降低。门架的槽钢导轨做了内凹的润滑脂存储槽，链条升降时带起的润滑脂会存储在槽内，不会顺着门架滴落到地面造成油污，货叉前端的导入角做了3度的倾斜处理，叉取托盘时不需要反复调整高度就能顺利插入托盘插孔，叉尖的耐磨块采用可拆卸结构，磨损后单独更换耐磨块即可，不需要整体更换货叉，后期维护成本更低。车身尾部的护板做了圆弧过渡，没有突出的棱角，窄通道内转向时不会刮碰到货架立柱，护板内侧预留了传感器安装位，可直接加装红外传感系统实现堆垛时的距离预警，不需要额外打孔破坏车身结构。
