多尖液压料仓提升倾卸翻斗车

项目分类:液压 发布时间:2022-05-03 ID:619299
  • 多尖液压料仓提升倾卸翻斗车
  • 多尖液压料仓提升倾卸翻斗车
  • 多尖液压料仓提升倾卸翻斗车
  • 多尖液压料仓提升倾卸翻斗车
  • 多尖液压料仓提升倾卸翻斗车
  • 多尖液压料仓提升倾卸翻斗车

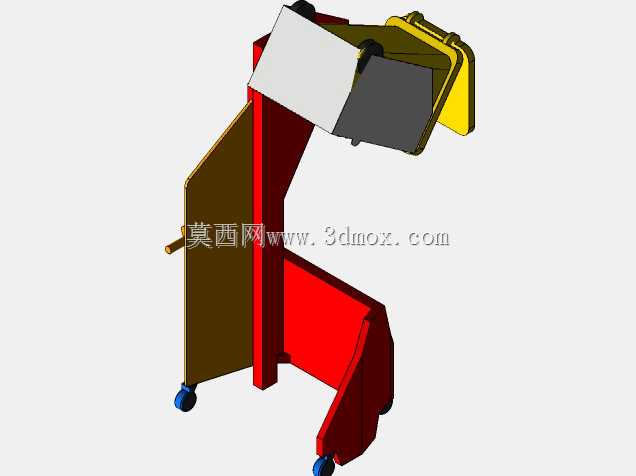

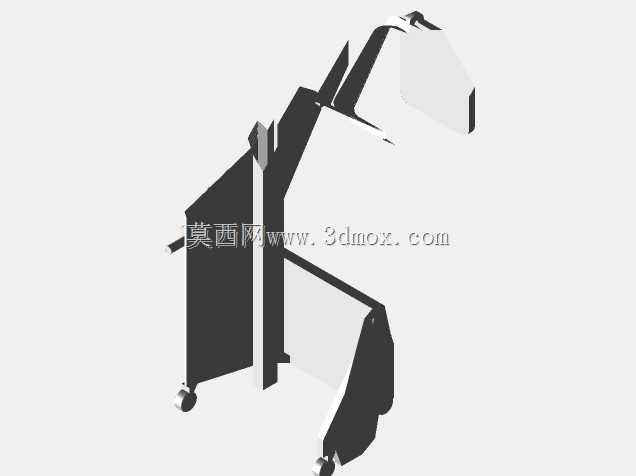

  这套三维结构围绕车间内部散料、切屑、颗粒料和小型周转料箱的转运与倒料作业展开,主体由移动底架、立式支撑框架、液压举升臂、可翻转料斗、顶部夹持定位结构以及行走轮组组成。设备在实际产线中多用于机加工车间切屑回收、注塑车间边角料收集、食品或化工颗粒料周转,也可布置在装配线旁,将低位收集的物料一次性提升至料仓、粉碎机、混料机或收集容器上方,再通过翻转动作完成倾卸,减少人工抬斗、爬高倒料和叉车频繁介入。

  从结构布置看,底架采用焊接框架思路,前部承担行走与转向,后部通过加高立柱形成稳定的举升支点。料斗在低位时接近手推车状态,操作人员可直接将物料推入斗体;举升过程中,液压元件沿立柱侧方传递推力,顶部连杆和铰接轴同步约束料斗姿态,使料斗先沿近似竖直方向上升,到达设定高度后再绕上铰点翻转。这样的运动顺序能够避免料斗在低位过早倾斜,也能防止斗内物料在上升途中撒落。

  料斗部分采用深斗加挡边的形式,侧壁和底板保留较大容料空间,前缘设置卸料口导向结构,翻转后物料可沿斗底斜面滑出。顶部黄色构件对应料仓或料箱的夹持、承托区域,适合与标准周转箱、开口料仓配合使用;若现场物料密度较大,可在该区域增加挡块、压杆或快换夹具,使箱体在倾翻时不脱离铰点。斗体与举升架之间的铰接位置经过抬高处理,目的是在翻转终了时让斗底形成足够倾角,保证流动性一般的碎料也能依靠自重排出。

  液压系统在模型中以举升执行件和连接支座体现,设计时需要重点校核举升全过程的力臂变化。初始阶段料斗和物料重心离后立柱较近,推力需求相对可控;随着料斗上升并开始翻转,物料重心向前、向上移动,铰点反力和油缸载荷会出现峰值。选型时不能只按额定载荷静态计算,应结合最大倾倒角、物料满载重心、斗体自重以及侧向偏载进行复核。底架后部需要保留足够配重或轮距,防止高位倾卸时前轮失压、整机后倾或侧向翻覆。

  移动与安装边界方面,设备底部配置脚轮,属于车间内部短距离转运设备,不等同于道路车辆。前轮建议采用万向带制动结构,后轮采用定向承重轮;倒料工位地面应平整,轮刹在举升前必须锁死。整机宽度需要适配车间通道、设备门宽和料仓旁操作空间,高度则要同时考虑低位推行时的门洞限制以及高位倾卸时与上方管线、除尘罩、料仓入口的净距。若用于固定工位,可将底架与地面预埋板或加重底盘连接,取消频繁移动功能,以换取更高的举升稳定性。

  建模时可将结构拆分为底架焊接件、立柱焊接件、举升连杆、料斗焊接件、轮组、液压件和防护板等子装配。底架与立柱宜采用型材或钢板焊接后再加工铰接孔,保证两侧支座同轴度;料斗侧壁薄板需设置折边或加强筋,避免满载时鼓胀;顶部翻转轴应选用耐磨衬套或可更换销轴,便于长期维护。对于需要调整倾倒高度的产线,可在树状草图或参数表中控制铰点高度、油缸行程、料斗深度和翻转角,快速派生不同容量版本。

  现场使用流程通常是:低位接料、推行至目标设备旁、锁定脚轮、确认卸料口对准接收仓、启动液压举升、料斗上升并翻转、物料靠自重滑出、短暂停留后回落。该结构把转运、提升和倾卸三个动作集成在同一台小设备上,适合空间紧凑、批量不大但倒料频率较高的生产场景。
