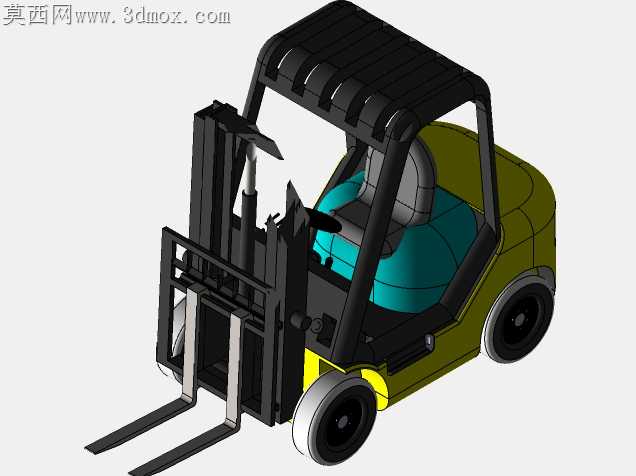

座驾式平衡重式内燃叉车结构设计

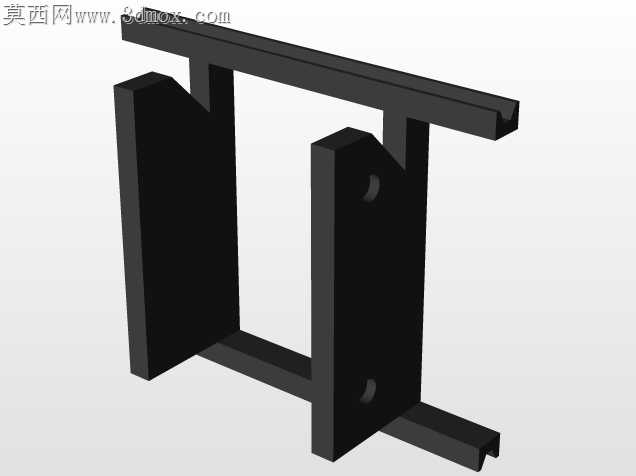

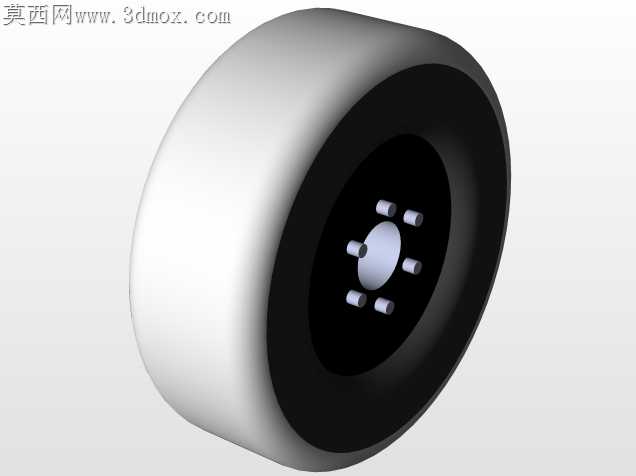

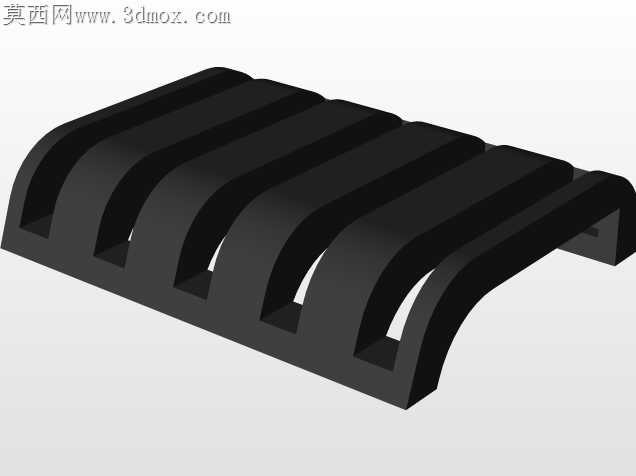

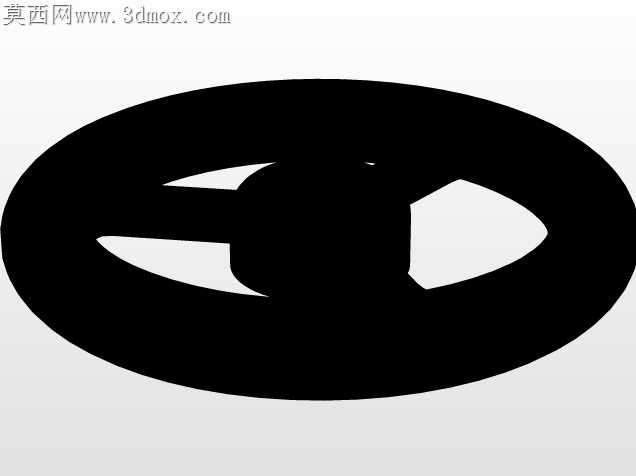

仓储车间内窄通道转向时的尾部剐蹭隐患、货叉偏载导致的门架形变，是平衡重叉车落地应用中最常被忽略的加工适配细节。这款座驾式叉车的三维结构在落地适配阶段，先把尾部平衡重块的圆弧过渡曲率做了反复校准，没有沿用常见的直角包边设计，而是把尾部最外端的圆弧半径控制在320mm，刚好匹配1.8米窄通道的90度转向需求，避免尾部配重剐蹭货架立柱。护顶架的支撑立柱没有采用等壁厚方管通长焊接的常规方案，而是在靠近驾驶舱入口的位置做了15度的内收弯折，既保证了顶部1.5吨静载的防护强度要求，又不会在驾驶员上下车时剐蹭工装袖口。门架部分的两级升降滑轨配合间隙留了0.8mm的公差带，没有一味追求小间隙的顺滑感，毕竟车间作业时难免有灰尘、铁屑附着在滑轨表面，过小的间隙会在连续作业3小时后出现卡滞，这个间隙值刚好能容纳常规工况下的杂物附着，同时不会让货叉升降出现明显晃量。货叉的挂钩与门架横梁的配合面做了2度的微小倾角，挂装货叉时不需要完全对齐卡槽，靠自重就能滑入锁定位置，减少现场操作人员换属具的调整时间。驾驶舱内的座椅安装位置向后偏移了40mm，给方向盘下方留出足够的腿部活动空间，长时间作业不会出现膝盖顶到操纵杆的问题，座椅下方的电瓶舱盖板做了内嵌式密封胶条槽，避免冲洗车身时水渗入电瓶接线端。前轮的轮辋与转向桥的连接法兰面做了防滑齿结构，大载荷转向时不会出现连接螺栓受剪松动的问题，后轮的转向节主销倾角调整到7度，转向时的回正力矩刚好适配单人单手操作的力度，不会出现转向发飘或者打方向过重的问题。车身侧面的机罩开合铰链做了隐藏式布置，不会在搬运散货时被掉落的物料卡滞铰链缝隙，机罩内部的空滤、液压油滤芯的检修位置刚好对应打开后的手部操作高度，不需要俯身探入舱内就能完成常规滤芯更换。液压管路的排布全部沿着车架内侧的走线槽固定，没有外露在车身外侧，避免通道内的托盘边角剐蹭油管，每段管路的固定卡箍间距控制在300mm，作业时的管路振动不会产生异响，也不会因为长期振动出现接头松动渗油的问题。
