Oxy5 OWB轮毂主齿轮对齐定位夹具

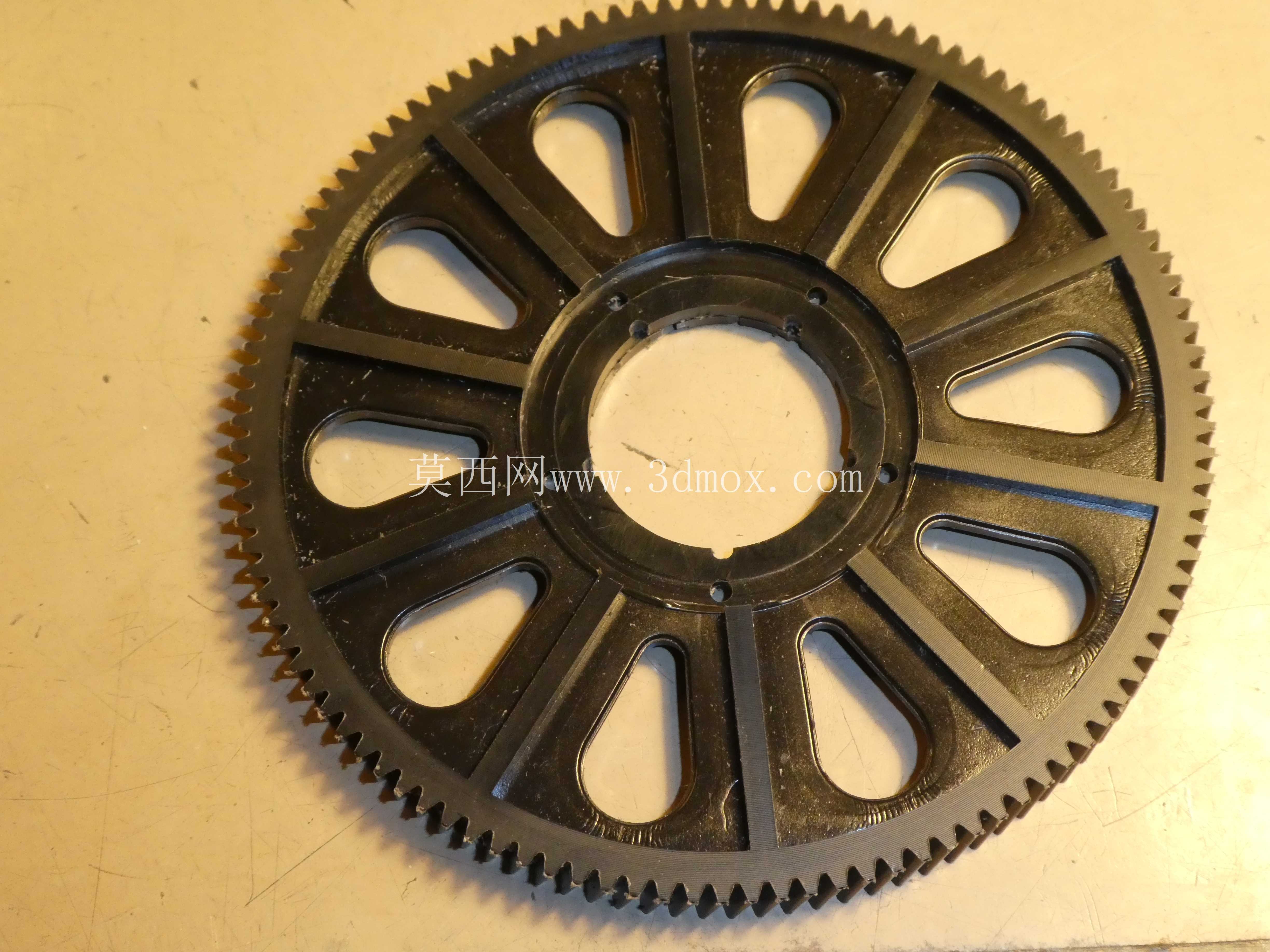

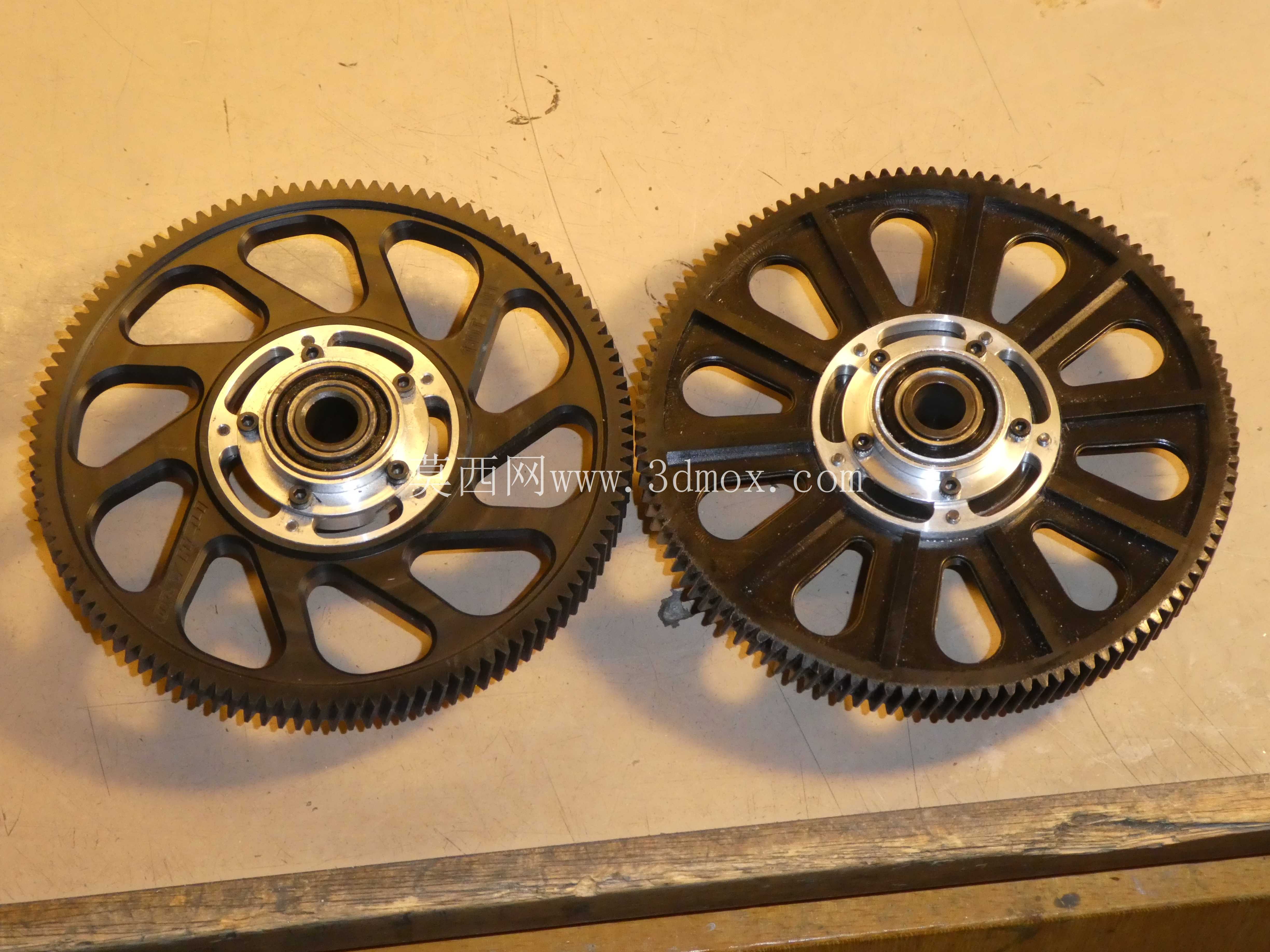

这套定位夹具主要面向航模直升机传动系统的改装与维护场景，针对Oxy5机型OWB结构轮毂与替换主齿轮的同轴对齐需求设计，解决非原厂齿轮换装时的齿圈跳动、啮合间隙不均问题，避免飞行过程中出现传动异响、齿轮扫齿甚至动力中断的故障。在实际航模维护作业中，不少玩家会替换不同规格的主齿轮来调整传动比，匹配不同动力输出特性，但不同批次、不同品牌的主齿轮定位基准存在细微公差，直接压装很容易出现齿轮与轮毂不同心的情况，高速运转时的偏心量会被放大数倍，不仅加速齿轮磨损，还会带来整机振动，影响飞行稳定性，这套夹具就是为了消除这类安装误差而开发的。

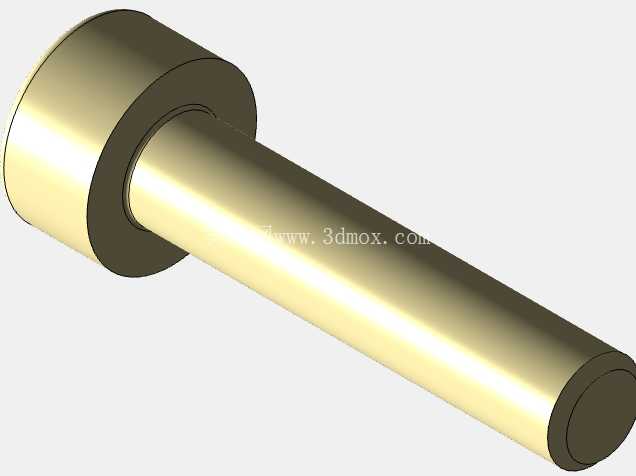

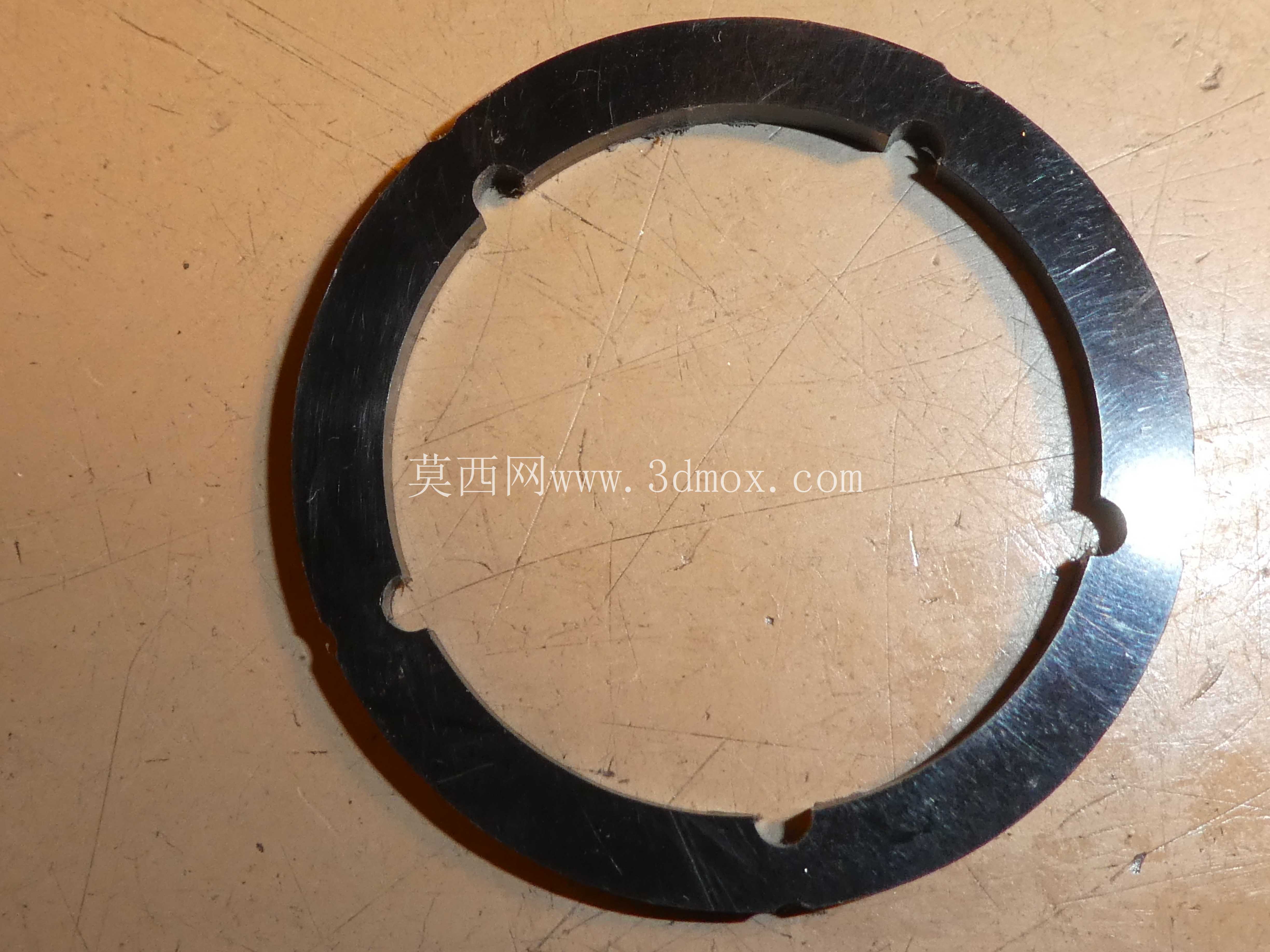

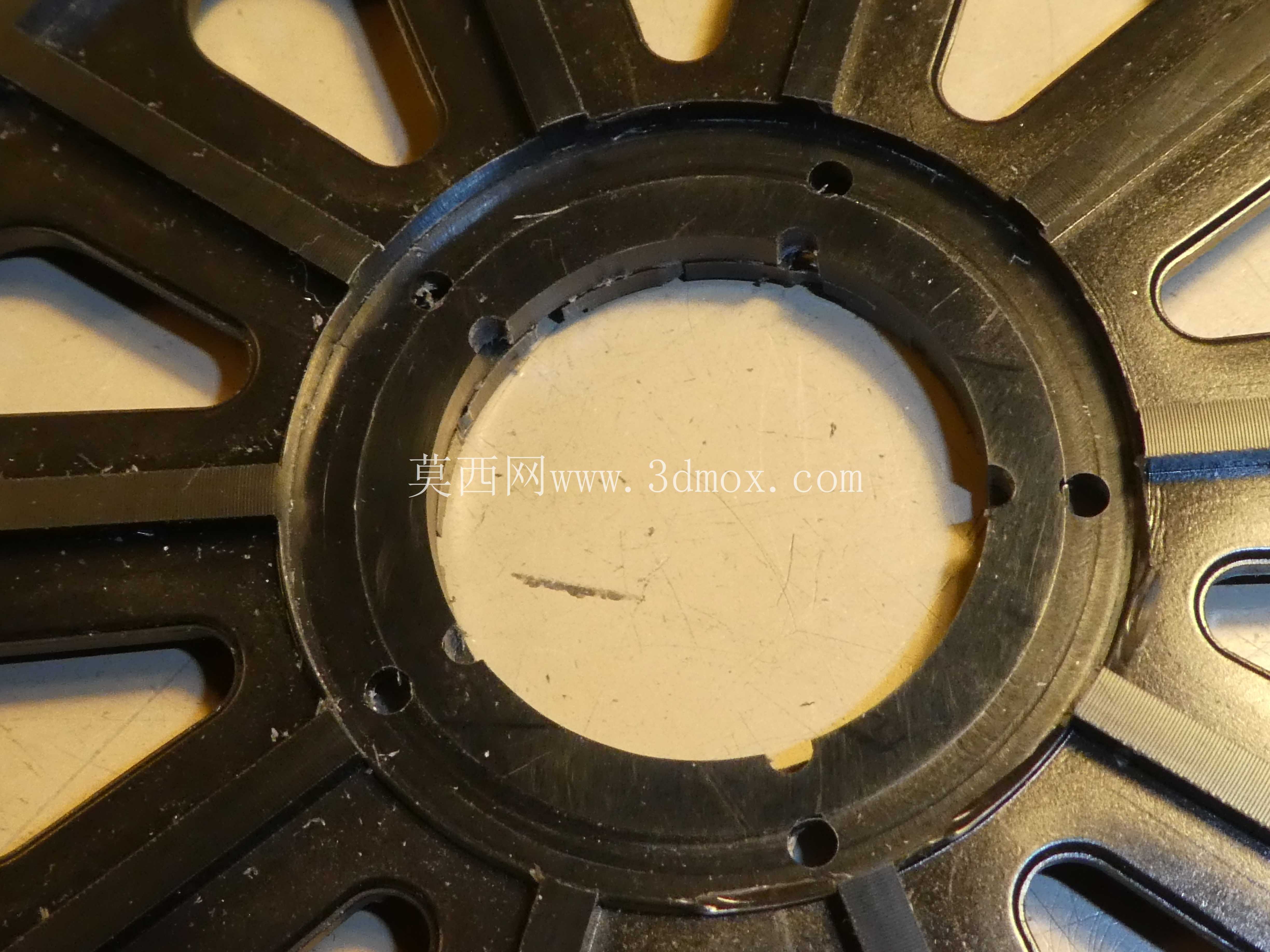

从功能特性来看，夹具采用一体式轴阶定位结构，长导向轴段与OWB轮毂的内孔采用小间隙滑配设计，配合端部的定位法兰端面，能够同时约束轮毂的径向位置与轴向安装基准，装夹时先将轮毂套入导向轴，再把待安装的主齿轮沿轴段推入，靠夹具的同轴基准保证齿轮内孔与轮毂轴承位的同轴度，压装过程中齿轮端面始终与法兰基准面保持平行，不会出现压偏、斜装的问题。夹具的导向轴长度经过匹配计算，既能够覆盖轮毂与齿轮的总装厚度，保证压装全程的导向精度，又不会过长导致操作不便，轴端做了小倒角处理，方便零件快速套入，不会刮伤零件内孔的配合面。

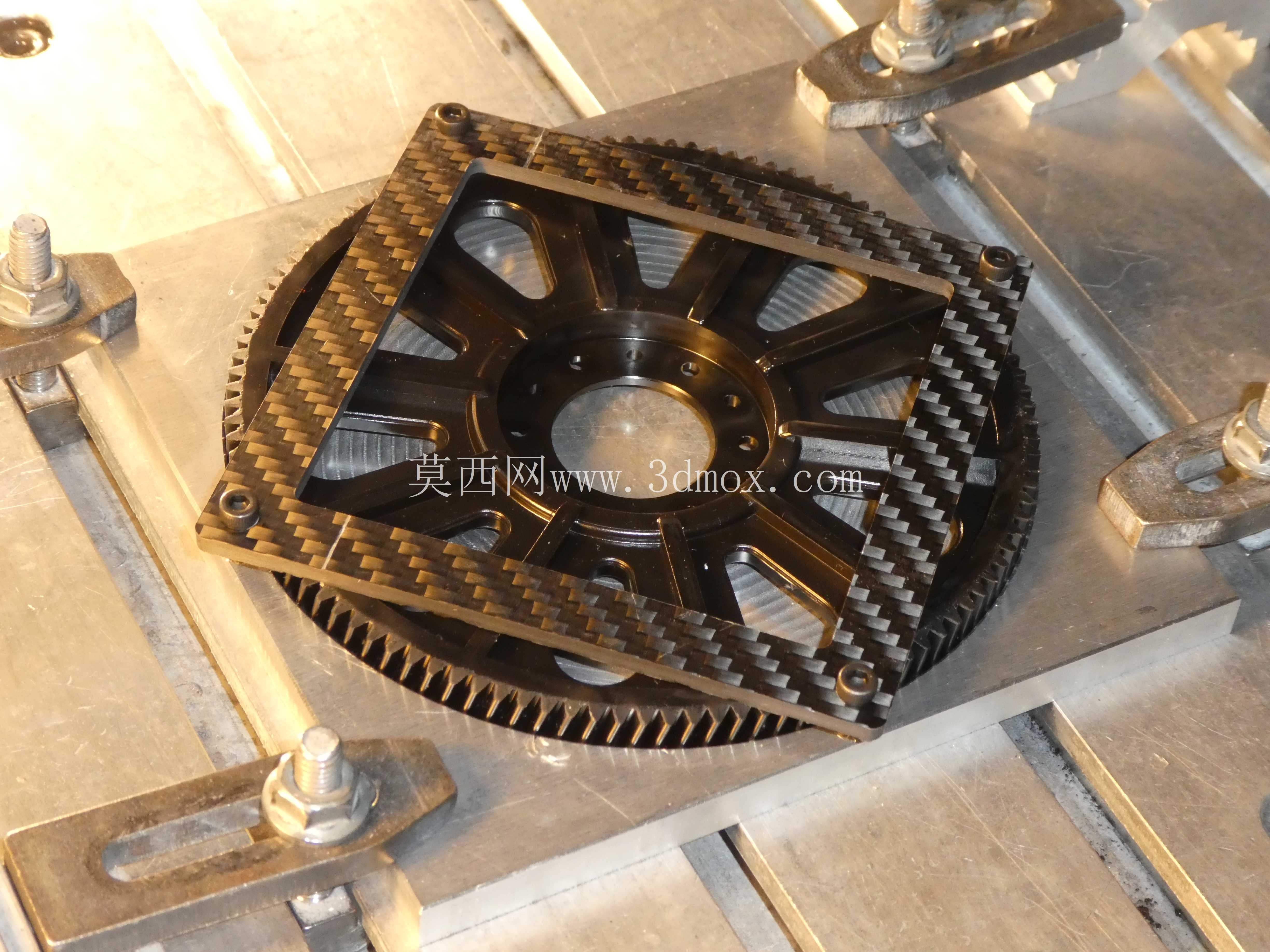

设计过程中优先考虑了装夹操作的便捷性，没有采用复杂的夹紧结构，依靠轴与孔的配合精度实现定位，不需要额外的锁紧机构，单人即可完成齿轮压装作业，适合外场维护与工作室小批量改装使用。定位法兰的直径大于主齿轮的定位台阶直径，压装时可以给齿轮提供均匀的支撑力，避免局部受力导致齿轮变形，尤其是针对POM材质的轻量化主齿轮，能够有效防止压装过程中出现齿圈形变、内孔涨裂的问题。夹具的整体外形为带法兰的长轴类结构，表面做了光滑处理，没有尖锐棱角，操作时不会划伤手部，整体结构刚性足够，长期使用不会出现导向轴弯曲变形的情况，能够持续保证定位精度。

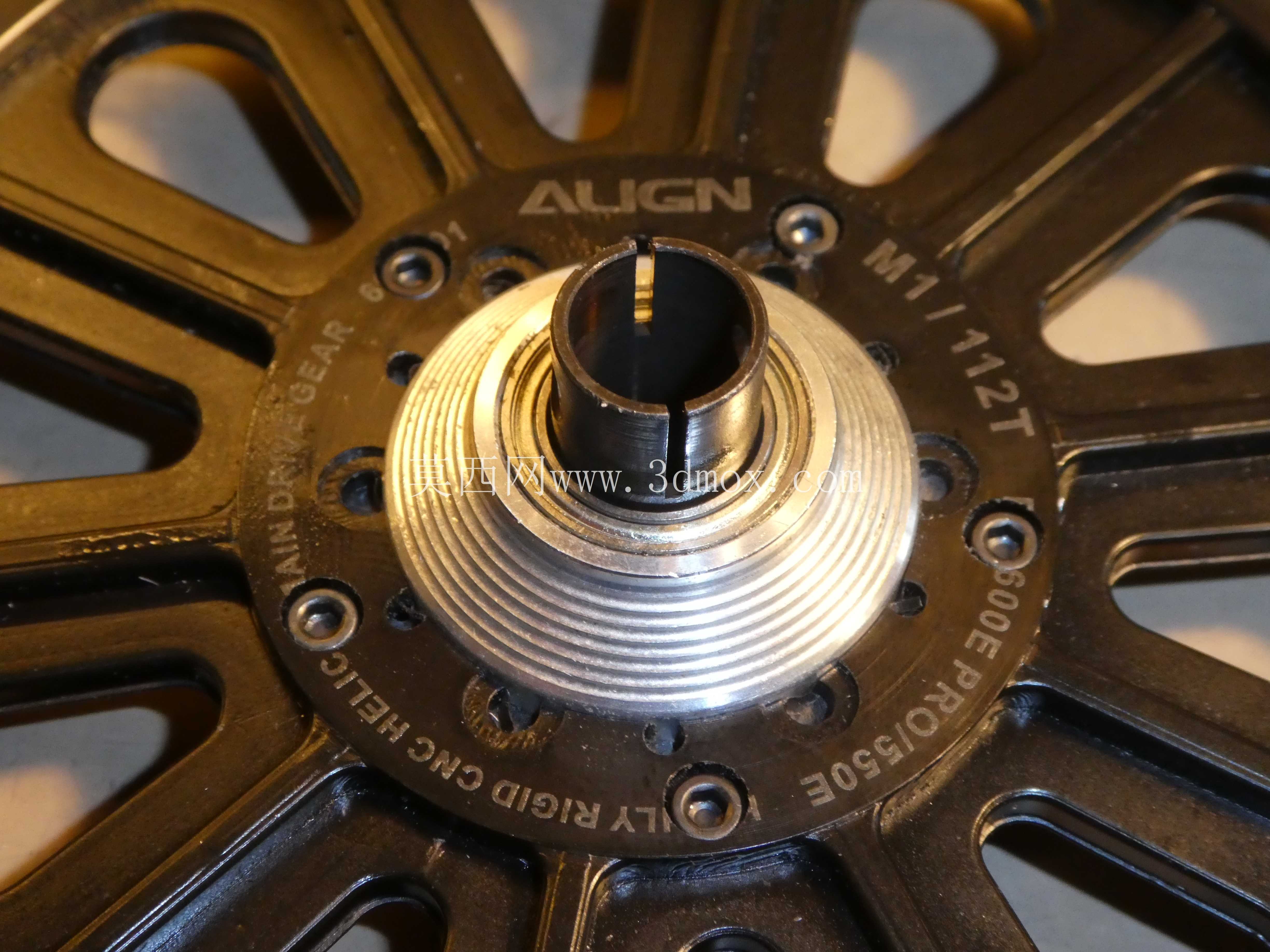

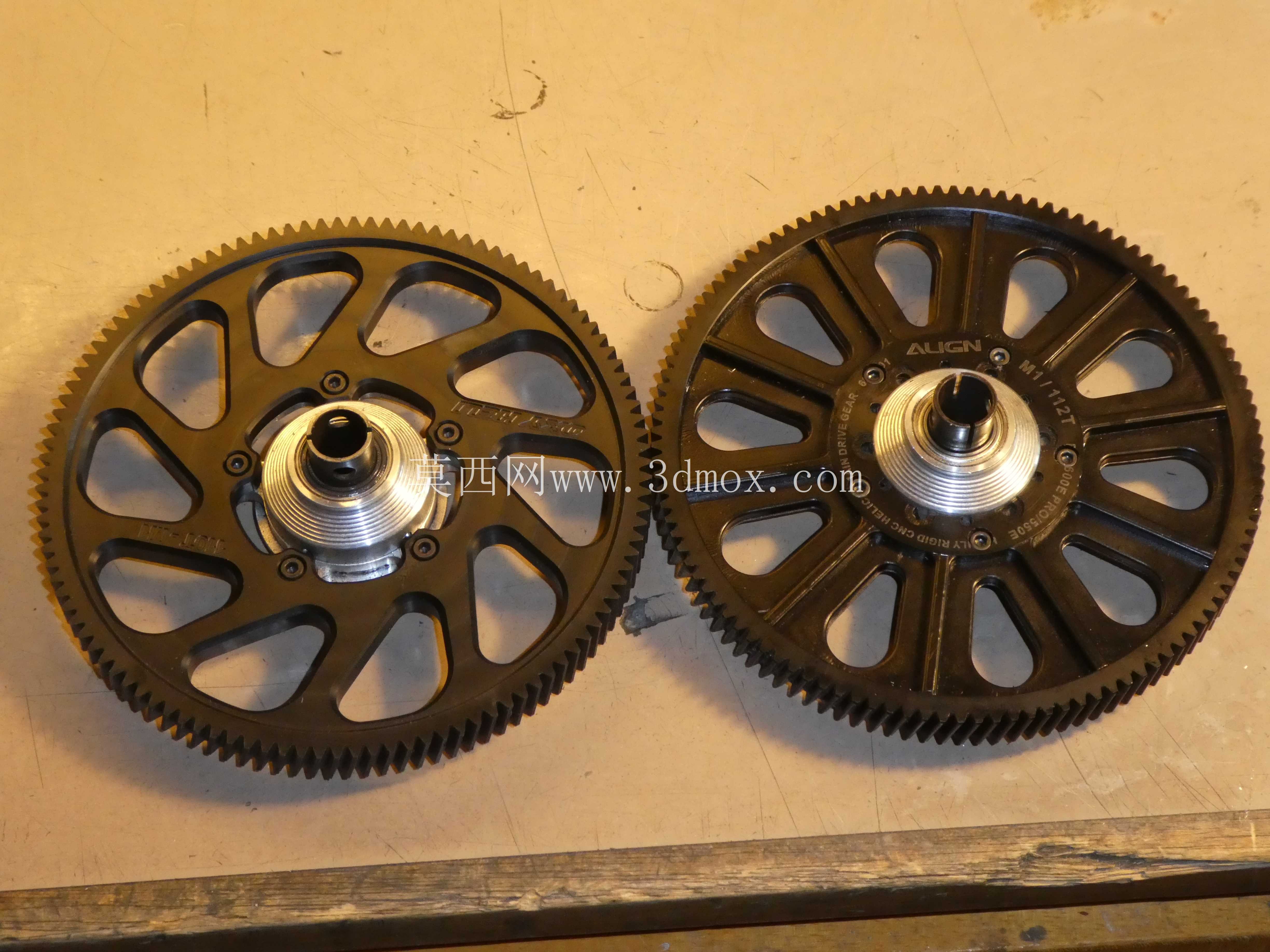

在安装边界上，夹具的导向轴直径严格匹配Oxy5 OWB轮毂的内孔尺寸，配合公差控制在H7/g6区间，既保证零件能够顺畅滑入，又不会出现过大的配合间隙影响定位精度；法兰厚度经过优化，在保证结构强度的前提下控制整体重量，方便携带与存放。使用时不需要额外的辅助工具，将夹具垂直放置在工作台面，依次套入轮毂与主齿轮，使用压块或者小型压床均匀施加压力，即可完成齿轮与轮毂的精准压合，压装完成后直接从轴端抽出夹具即可，不会出现卡滞、零件带出的问题。针对不同齿数的替换主齿轮，只要其内孔定位尺寸与原厂轮毂匹配，都可以使用这套夹具完成对齐安装，不需要额外更换夹具配件，适配110齿、112齿等多款常见改装主齿轮的安装需求，也能兼容配套13齿小齿轮的同轴校验作业，帮助维修人员快速完成传动组件的精准装配，减少反复拆装调整的时间，提升航模传动系统的装配精度与运转可靠性。
