手动台式PCB钻孔加工装置结构设计

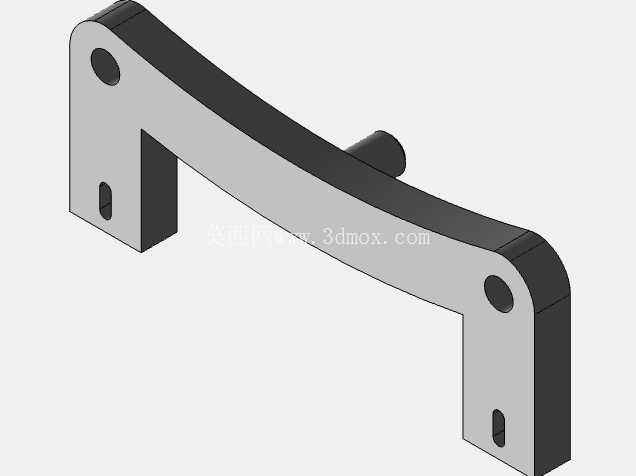

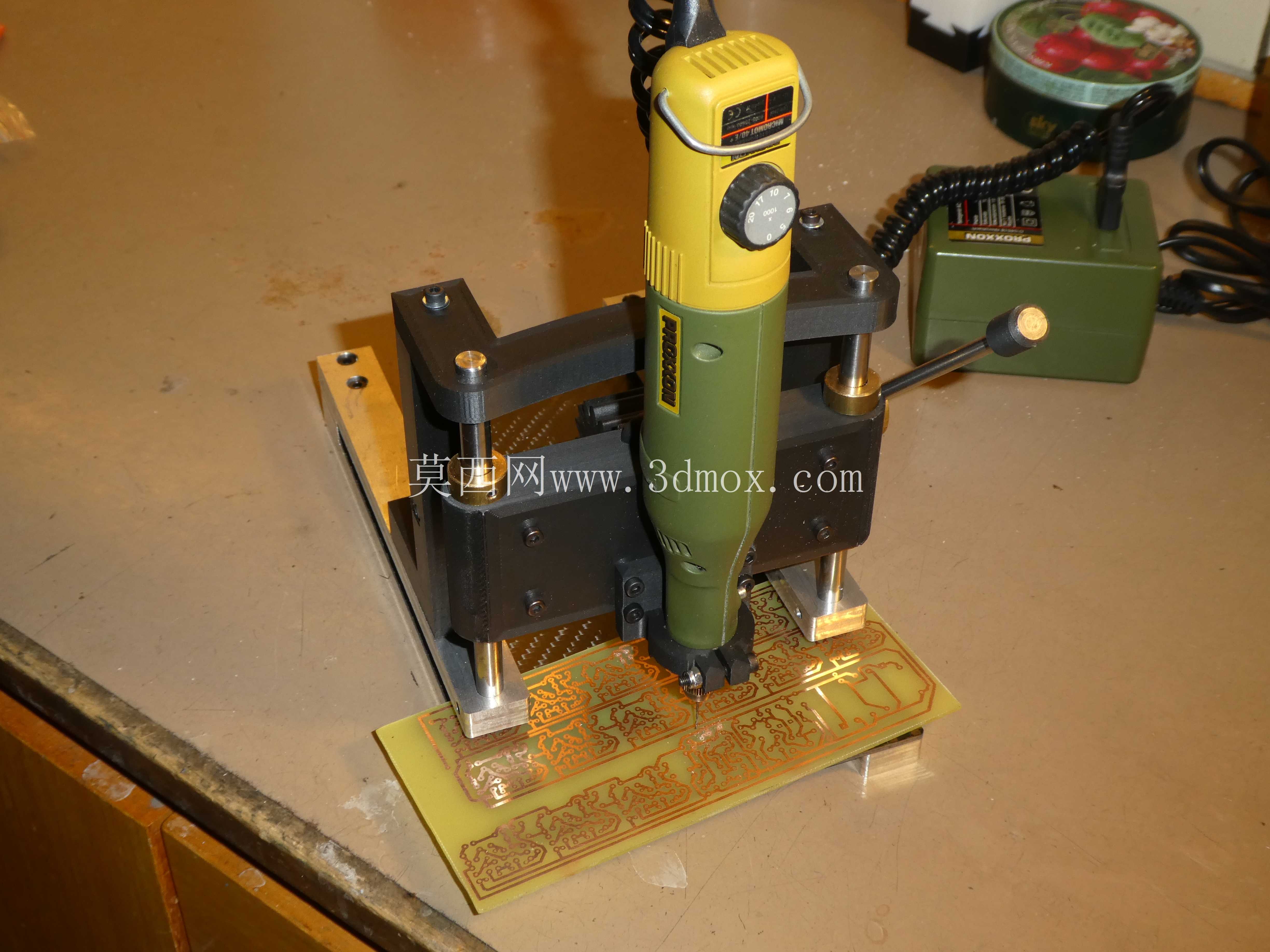

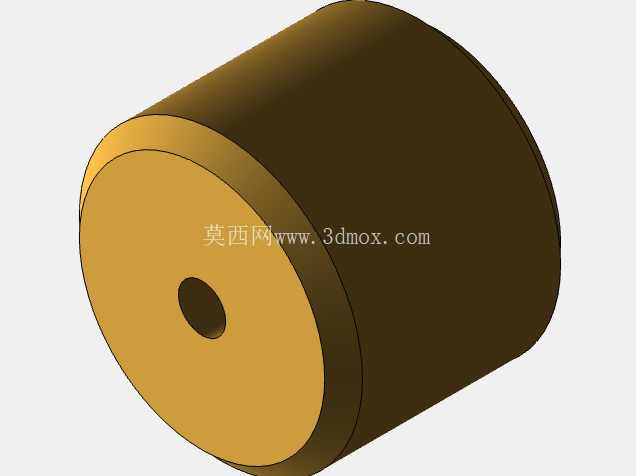

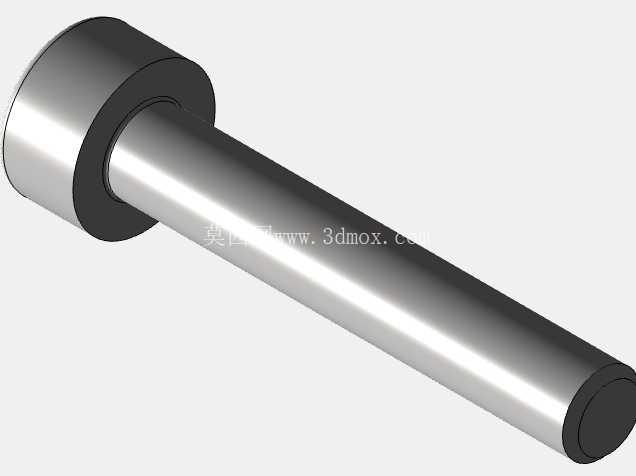

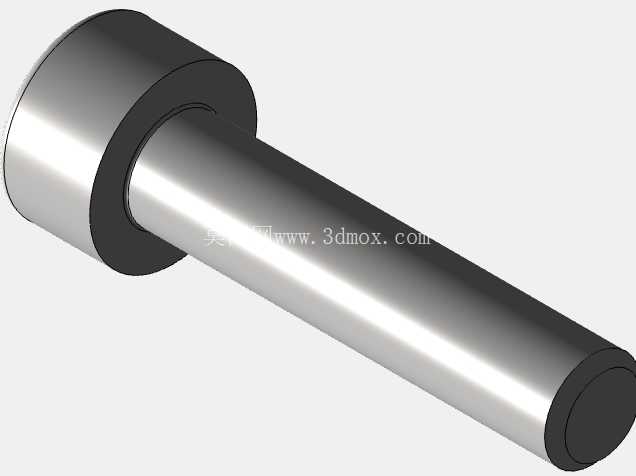

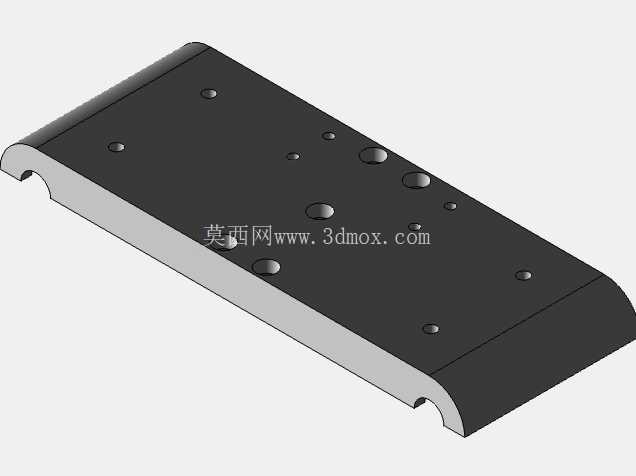

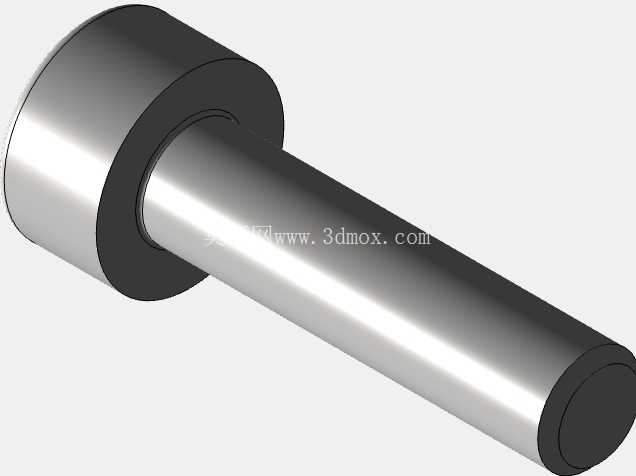

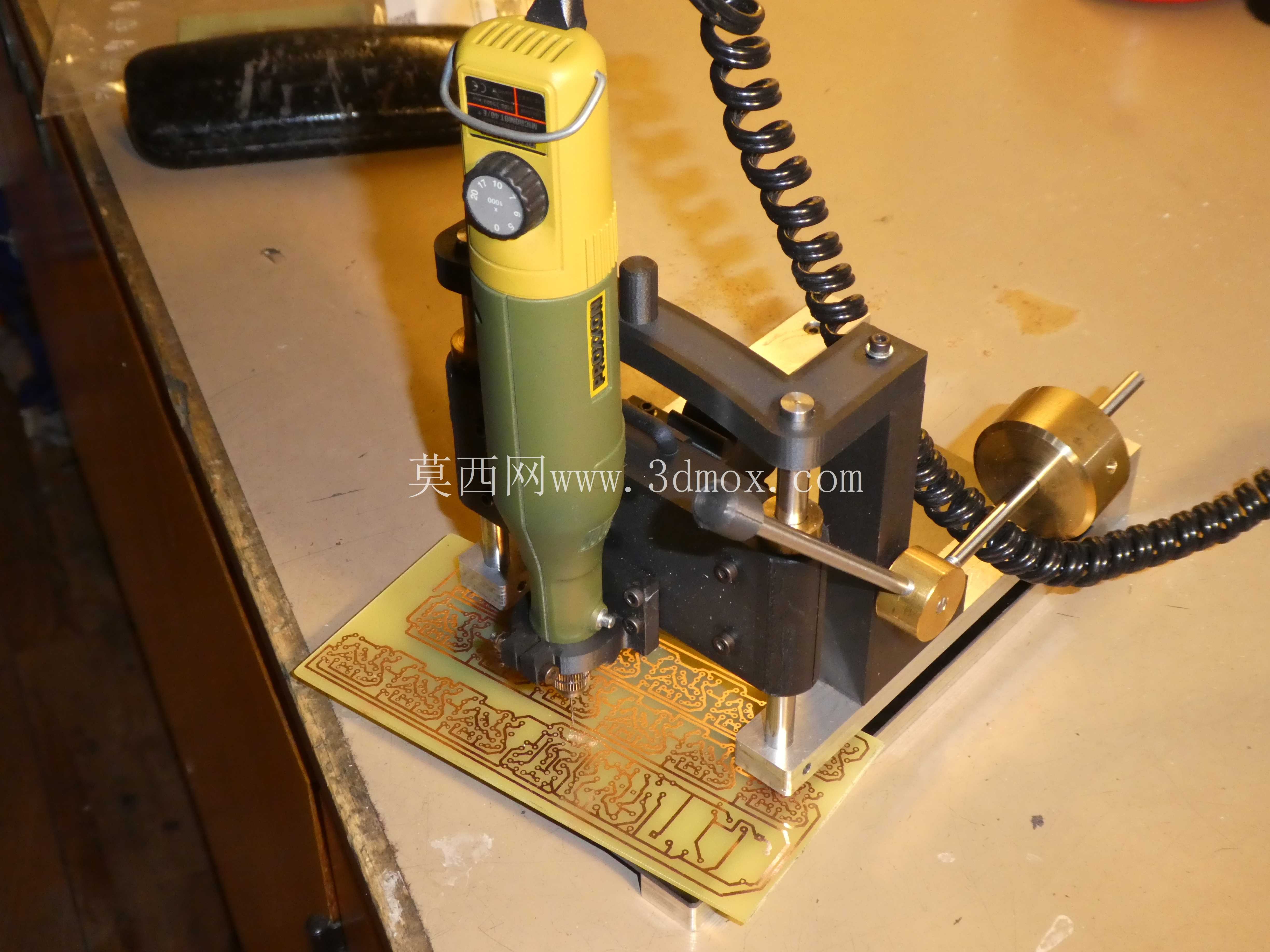

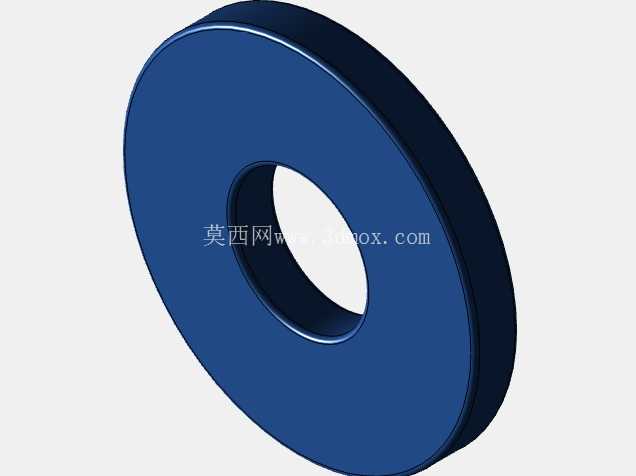

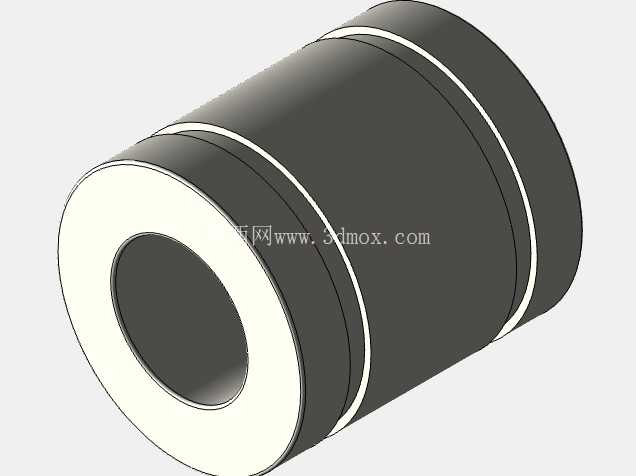

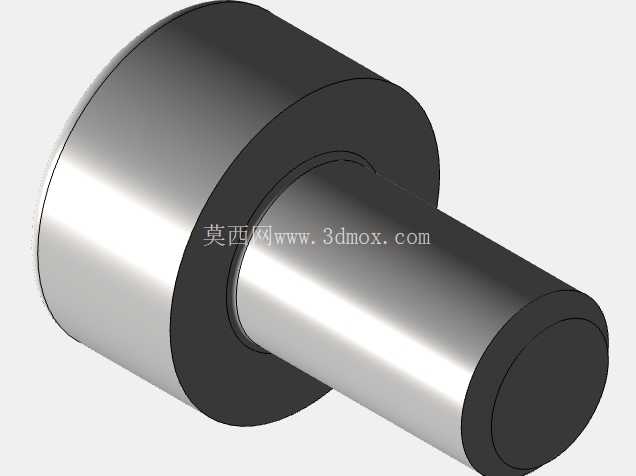

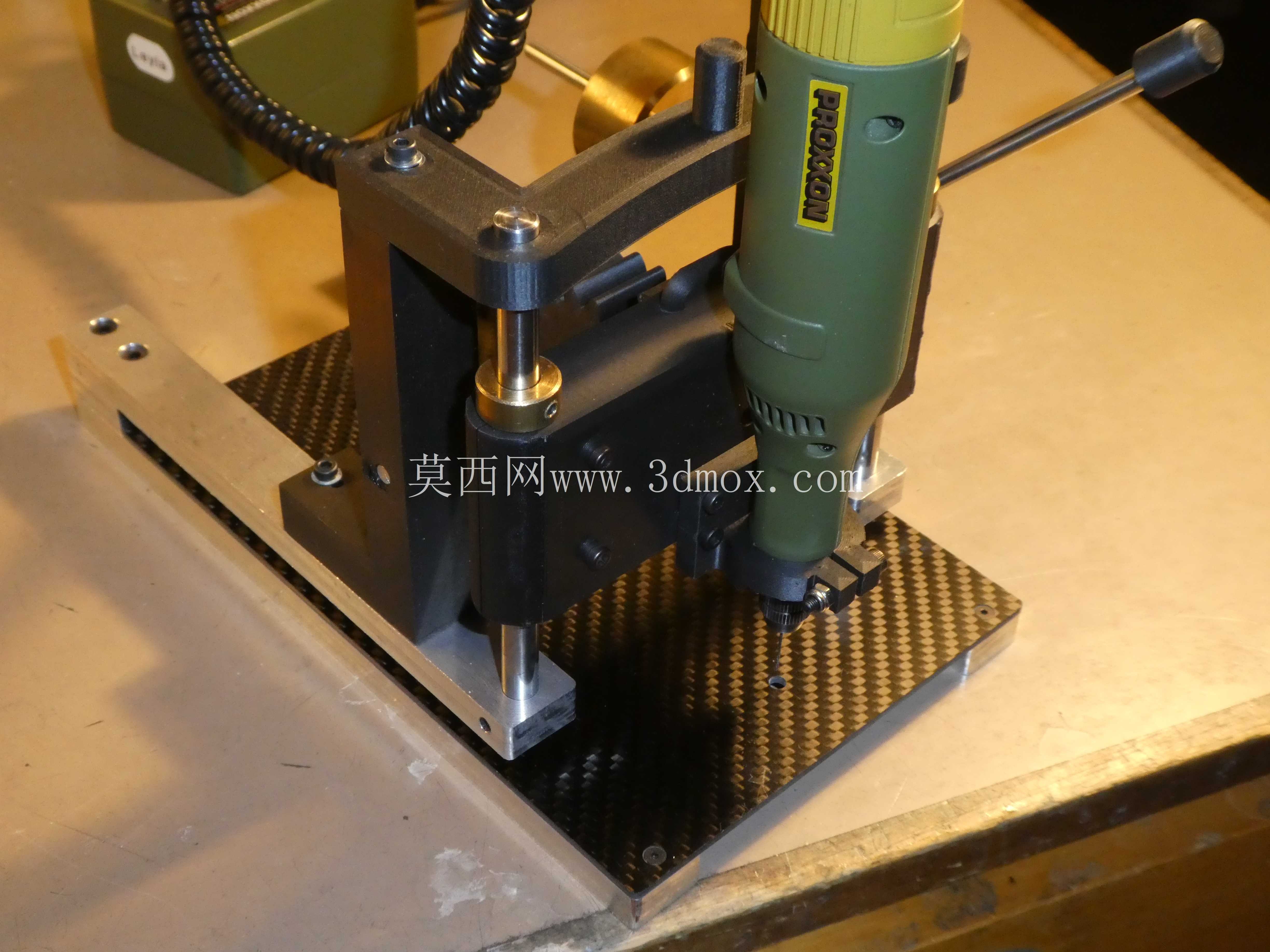

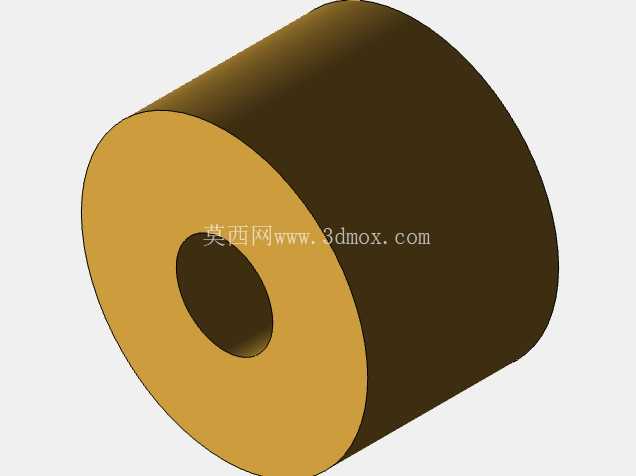

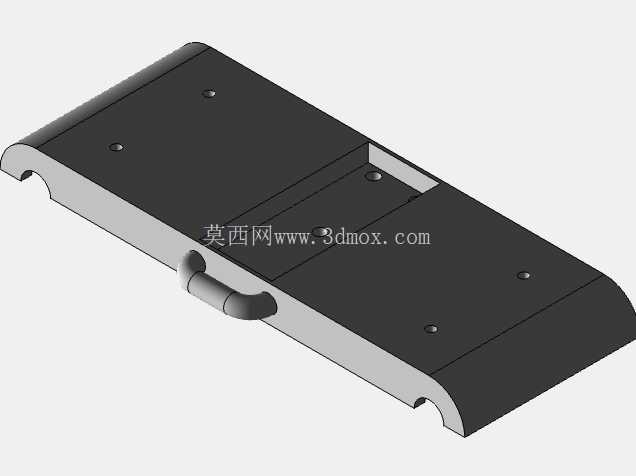

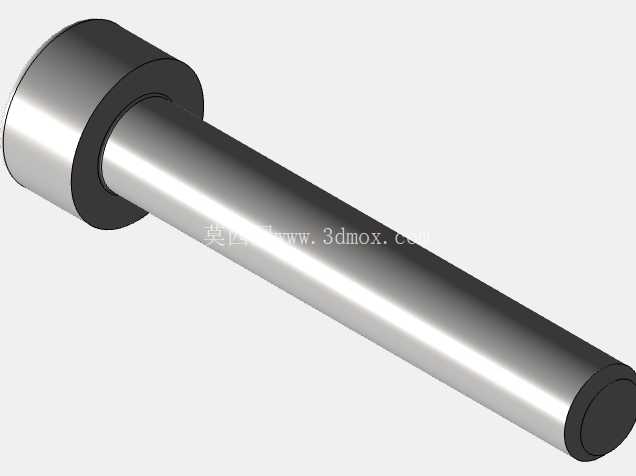

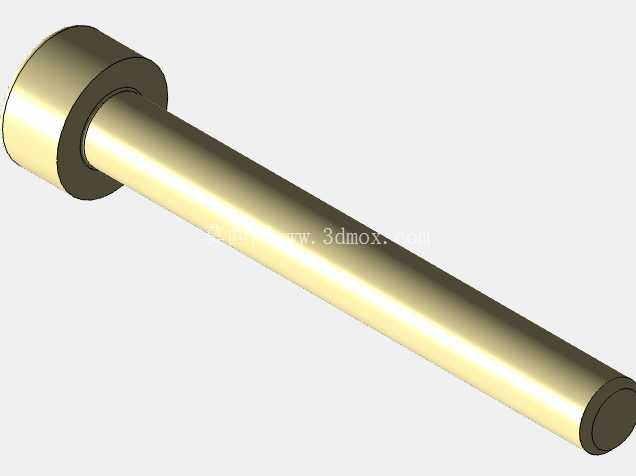

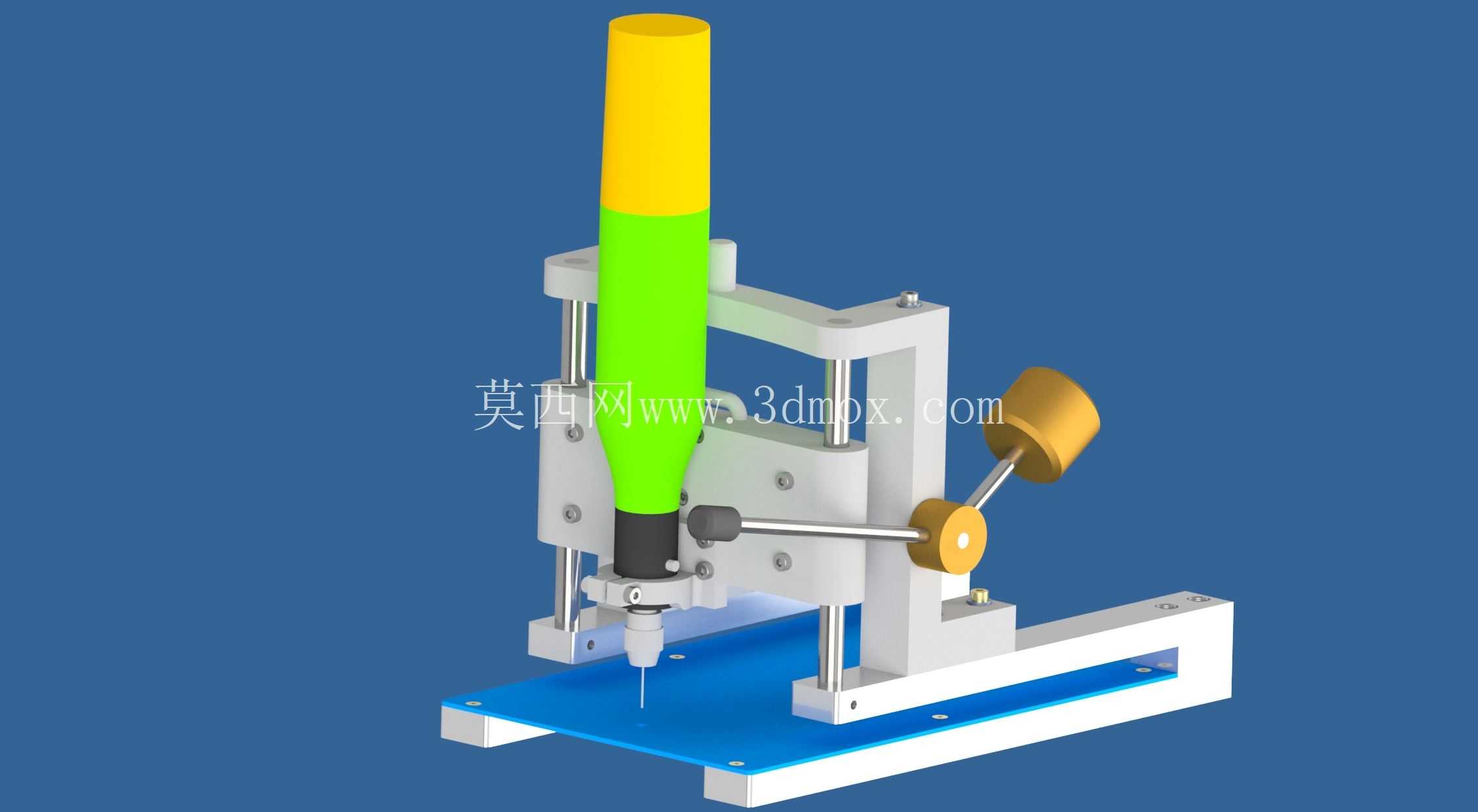

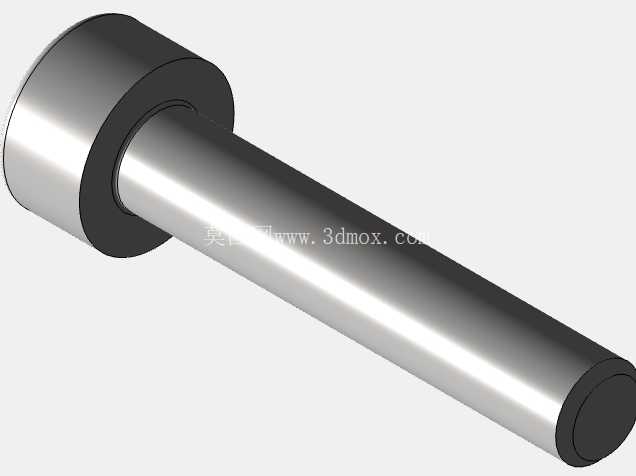

　　在电子制作、小批量PCB样板加工场景中，常规大型数控钻床占地大、调试流程繁琐，手持电钻钻孔精度差、孔位偏移率高，很难满足样板试制阶段的快速加工需求，这款手动台式钻孔装置正是针对这类小尺寸电路板加工场景开发的专用工装。从结构布局来看，装置采用立式悬臂框架结构，底部为带定位槽的蓝色安装底板，作为整个设备的承载基准，底板上预留了多组安装孔位，既可以通过夹具固定待加工PCB板，也能将整个装置锁固在工作台面上，避免钻孔过程中设备移位影响加工精度。核心钻削执行部分采用线性轴承作为上下运动的导向元件，选用LM8UU规格线性轴承搭配8mm直径光轴作为导向副，导向行程覆盖常规PCB钻孔所需的15mm进给范围，运动过程中无径向晃动，能保证钻头垂直进给，

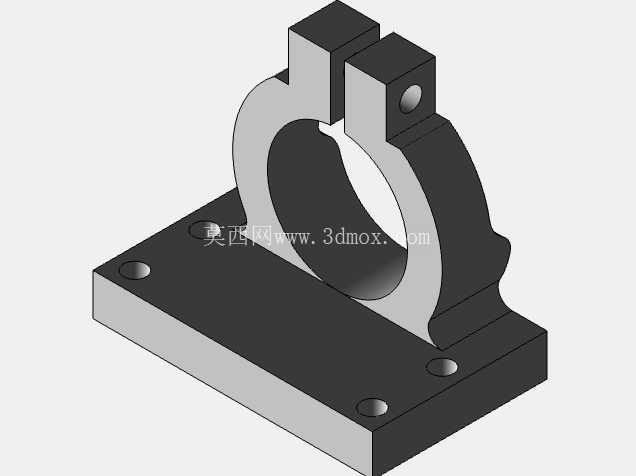

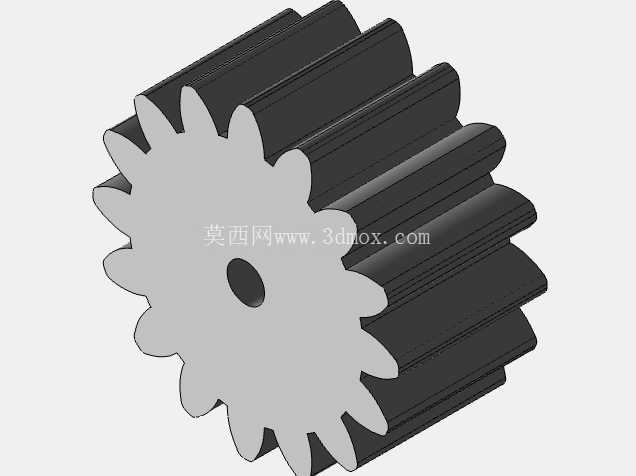

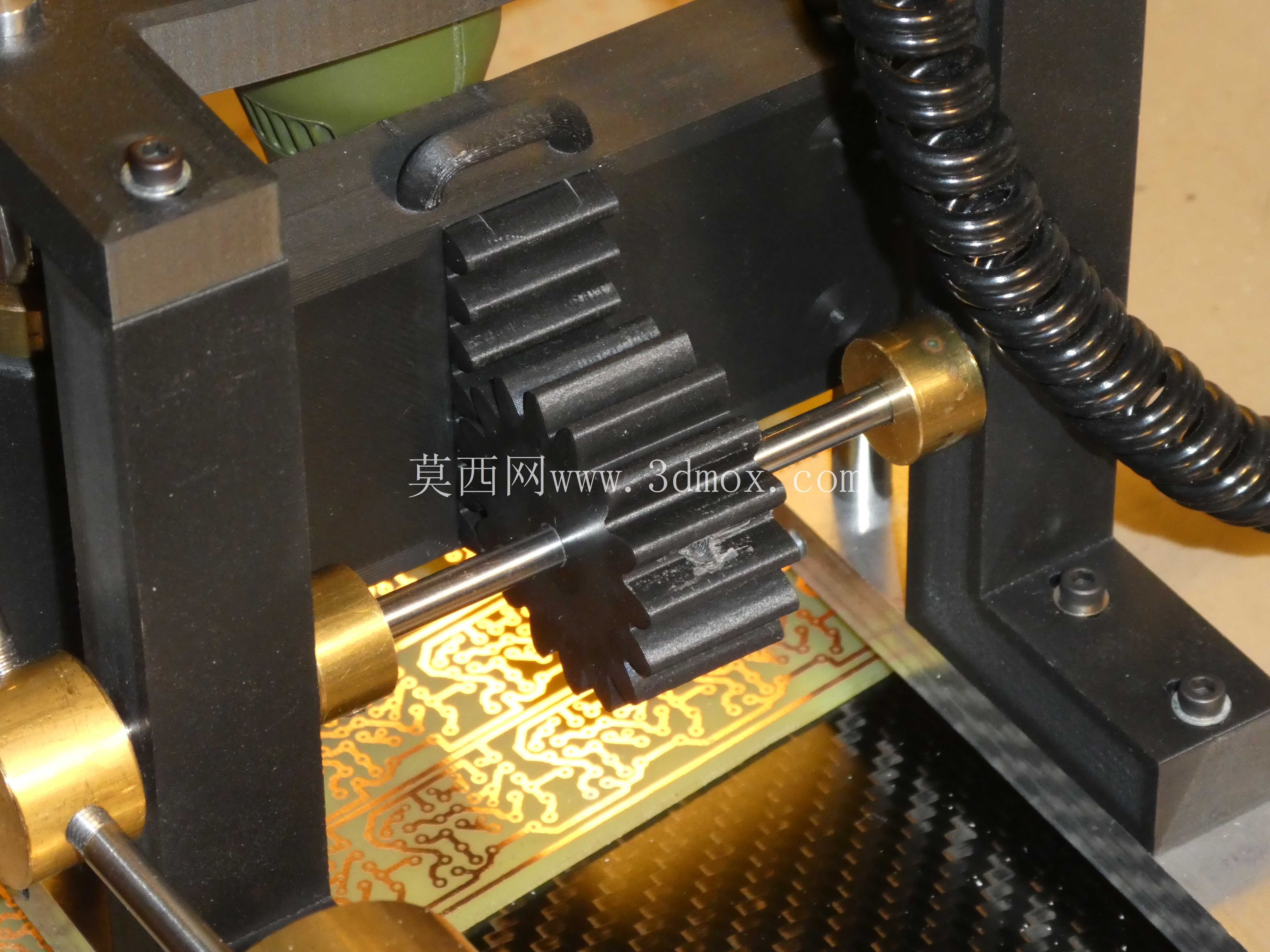

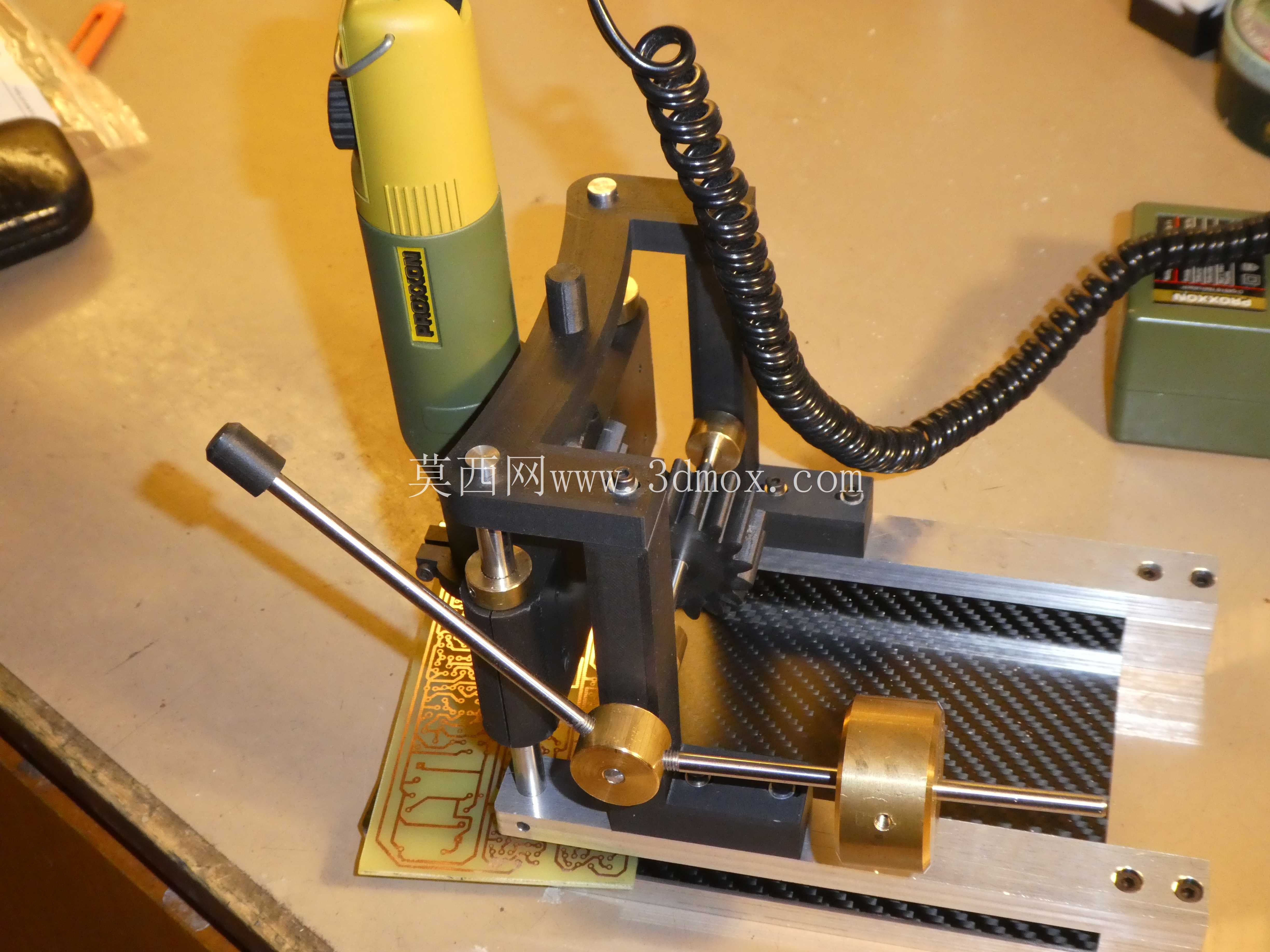

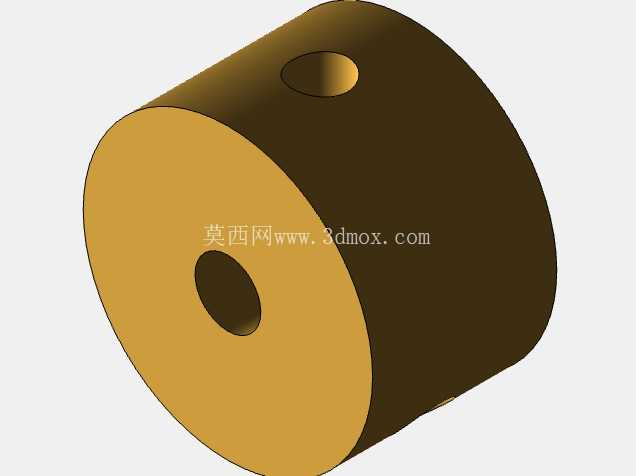

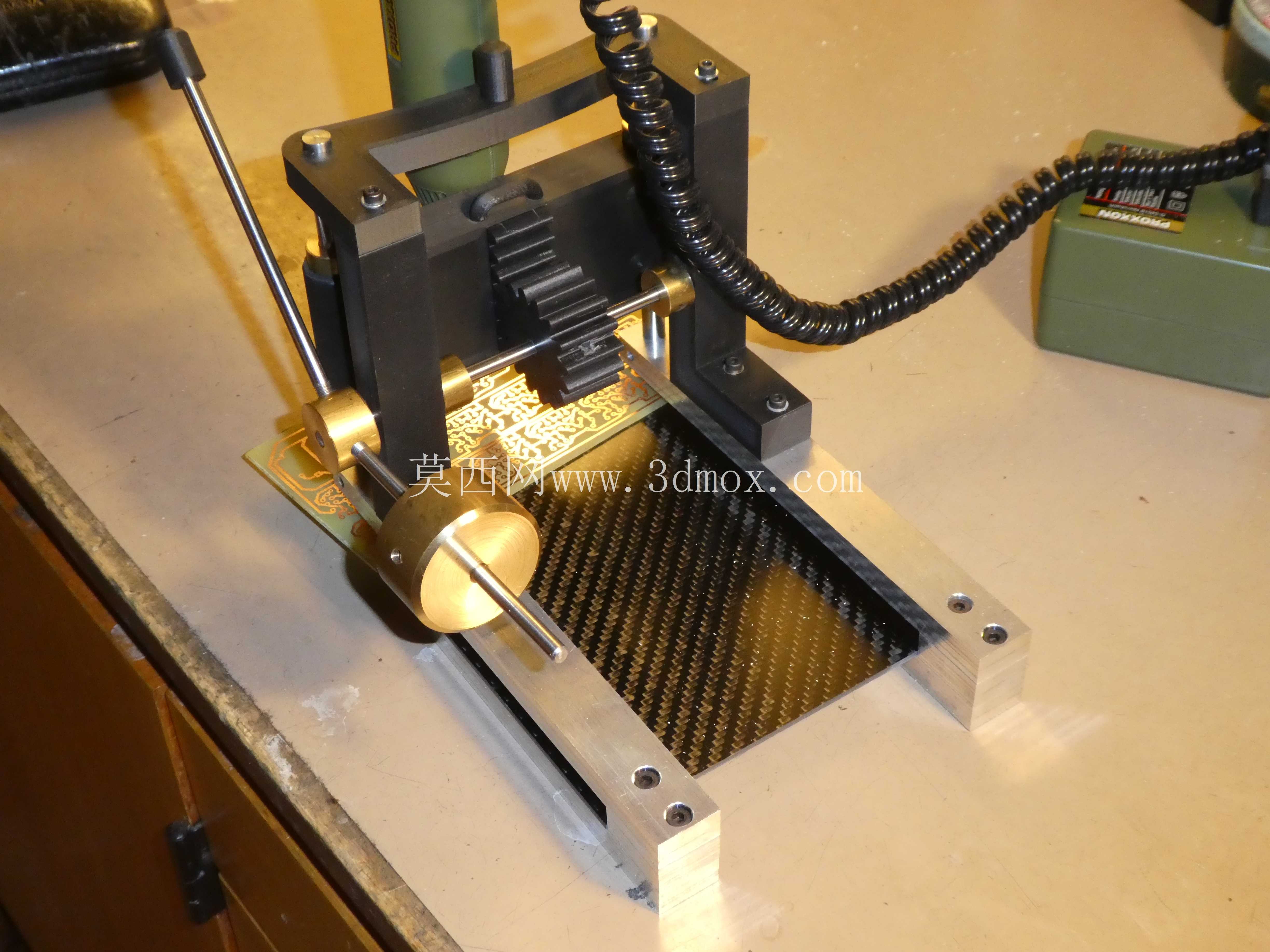

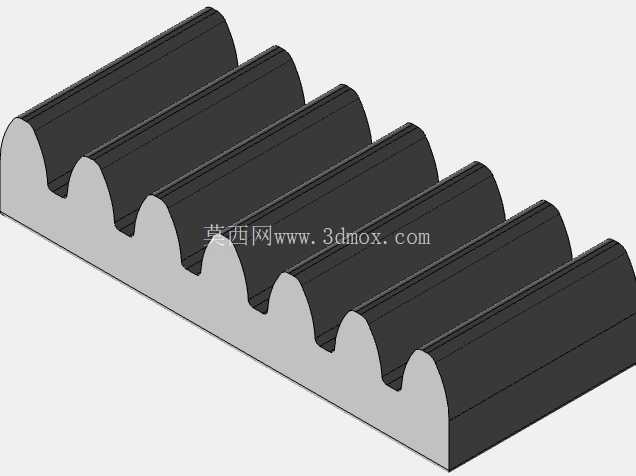

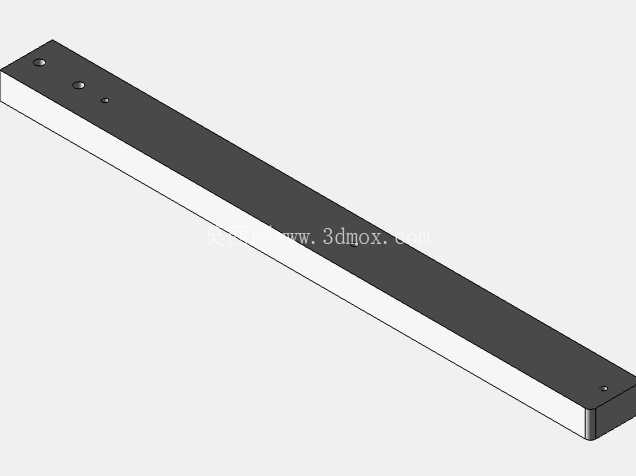

　　避免斜孔、断钻的问题。驱动进给部分没有采用常规弹簧复位结构，而是选用齿轮齿条传动搭配可调配重的手动操作结构：侧面的操作手柄连接齿轮轴，与竖直安装在滑动支架上的齿条啮合，转动手柄即可带动钻夹头上下进给，齿轮齿条的啮合间隙经过结构优化，进给过程无卡顿、无空程，操作手感线性均匀；可调配重结构可以根据钻头大小、钻孔材质调整复位力度，松开手柄后滑动支架能平稳回到初始位置，不会因为弹簧弹力突变导致钻头崩刃，也避免了弹簧长期使用疲劳失效的问题。旋转驱动部分的主轴安装在滑动支架顶端，可适配常规PCB专用麻花钻，针对初期旋转部分采用滚柱轴承存在的精度不足问题，结构上预留了轴承替换的安装空间，仅需更换3D打印的轴承安装座即可完成升级，

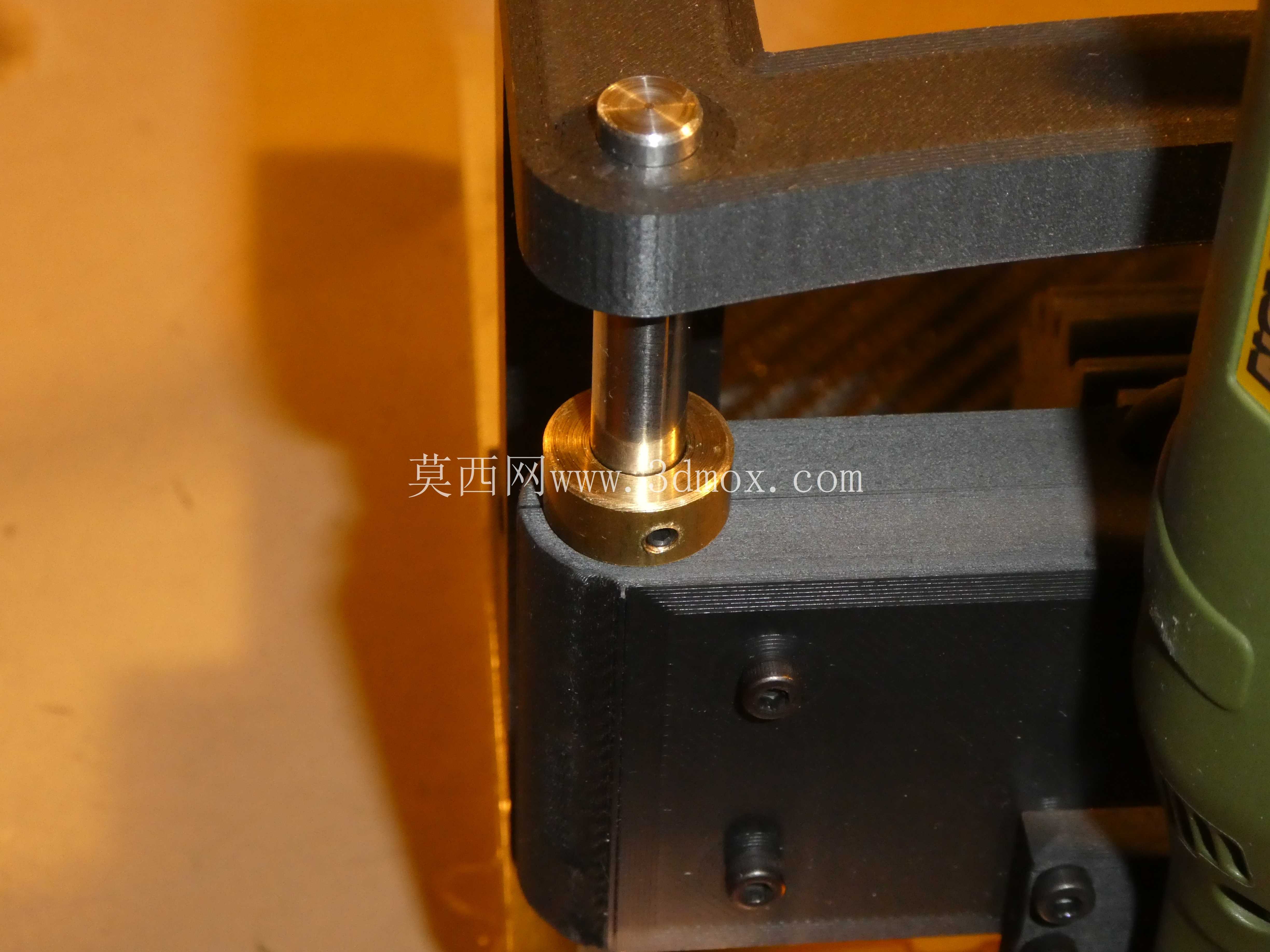

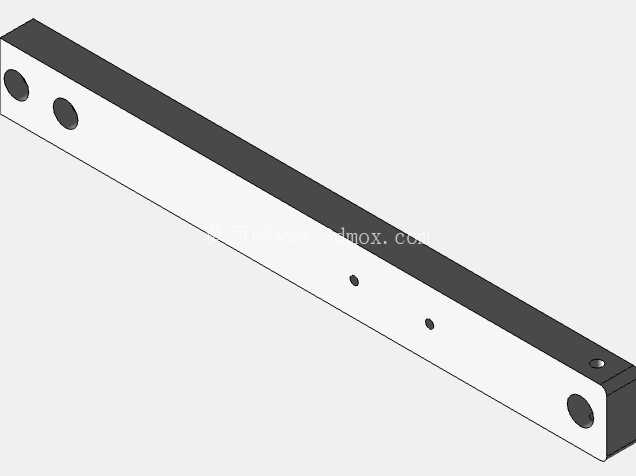

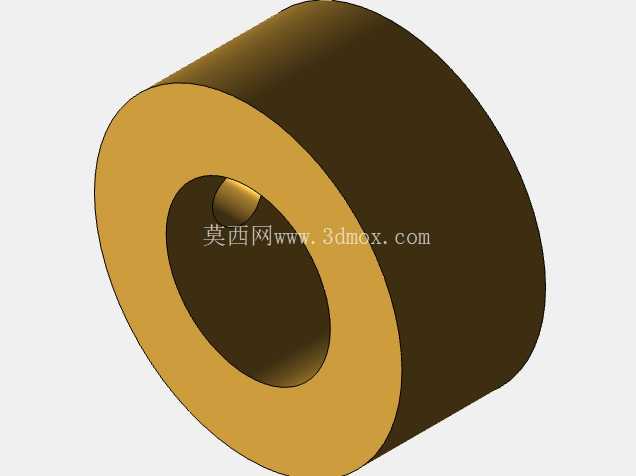

　　不需要重新加工整个金属支架。考虑到小批量加工的使用场景，装置设置了上下两个止动限位块，上限位确定钻头抬起后的最高位置，方便更换待加工板材，下限位可以根据PCB板厚调整钻孔深度，避免钻穿底板损伤工作台面，不需要每次钻孔都手动控制进给深度，降低操作门槛。结构件的设计上，导向支架、操作手柄座等复杂结构件可通过3D打印制作，底板、光轴安装座等受力较大的部件采用铝型材铣削加工，兼顾制作成本与结构刚性，齿条、齿轮等标准传动件可直接选用通用五金件，降低自制难度。整个装置的安装边界紧凑，底座尺寸适配常规工作台摆放，不需要额外的安装空间，除了PCB钻孔作业外，更换适配的夹头后也可完成薄塑料板、软金属薄板的小孔加工，适合电子爱好者、

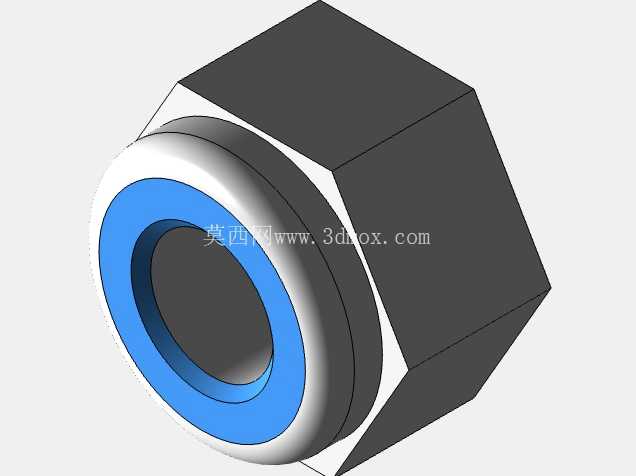

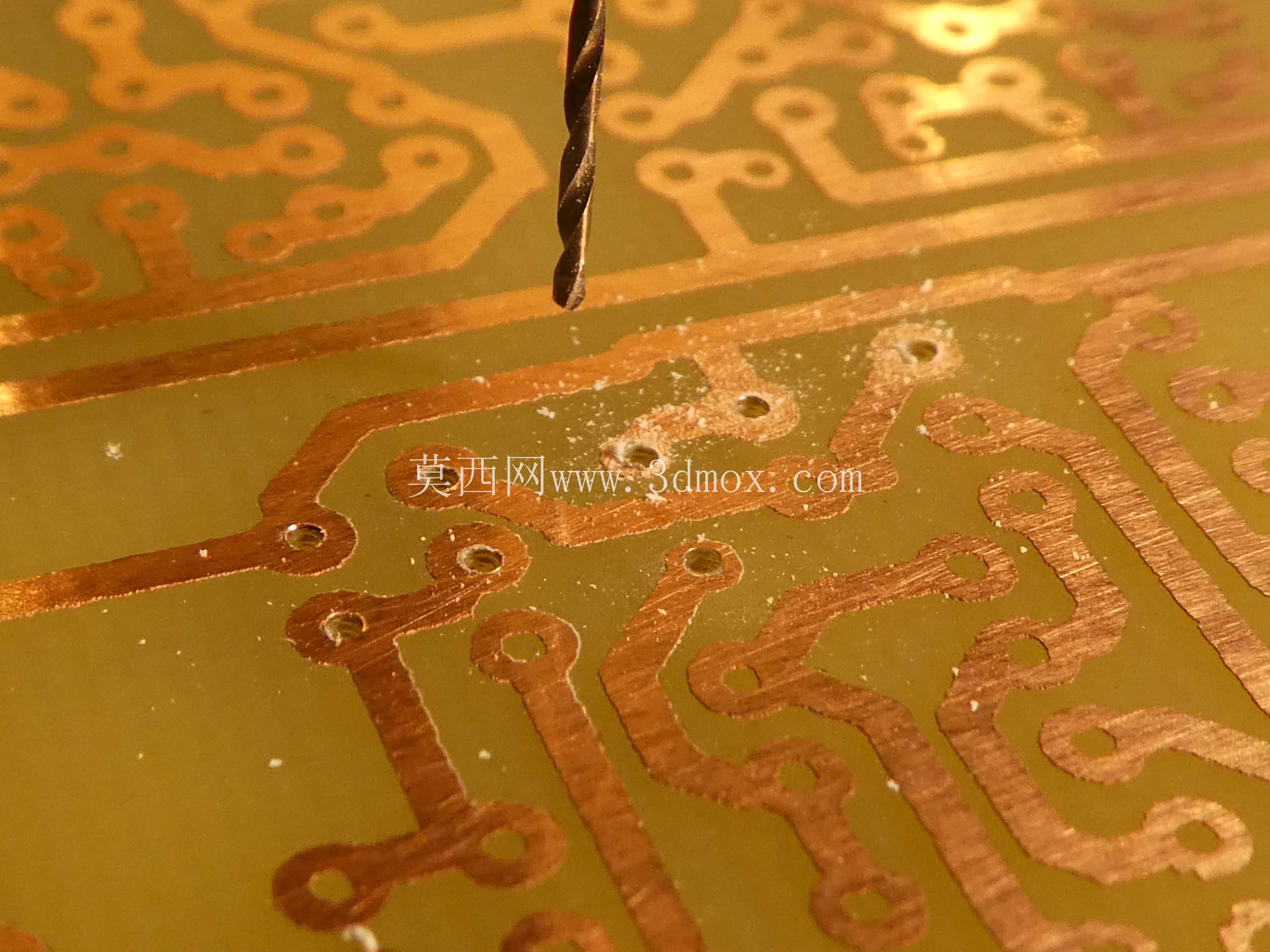

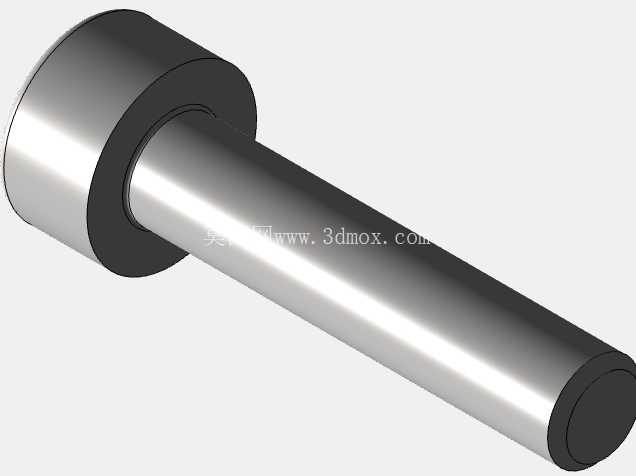

　　小型工作室的样板加工场景使用。在结构细节处理上，操作手柄的摇臂长度经过力学优化，转动时的力臂长度合适，手动进给时不需要施加过大的握力，长时间操作也不易产生疲劳；钻夹头与主轴的连接采用标准夹头接口，可快速更换不同直径的钻头，适配0.5mm-3mm直径的小孔加工需求，覆盖常规PCB加工的所有常用孔径。导向光轴的两端采用锁紧螺母固定在支架上，长期使用出现导向间隙时可通过调整螺母预紧，不需要更换整个导向组件，维护成本极低。
