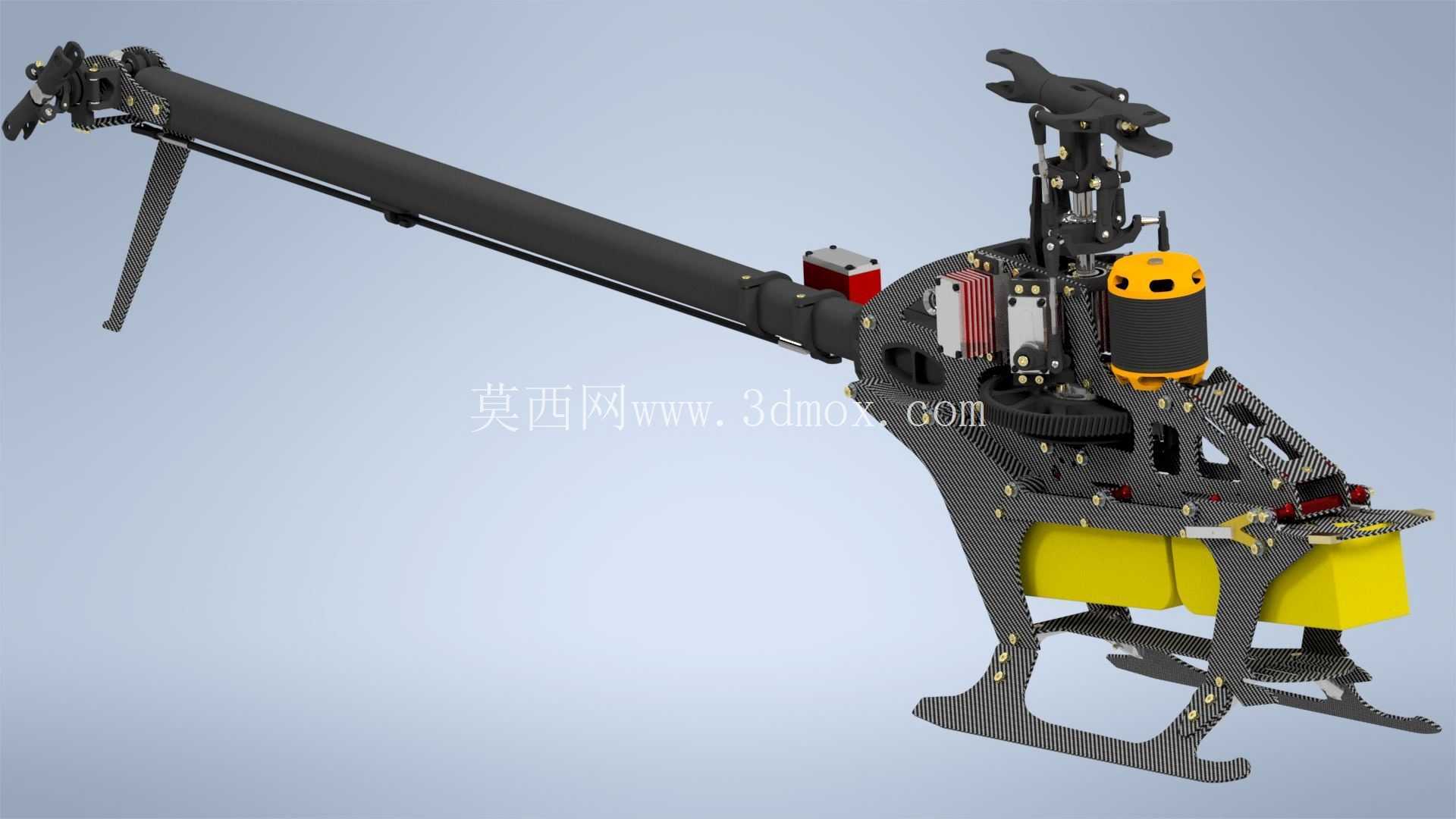

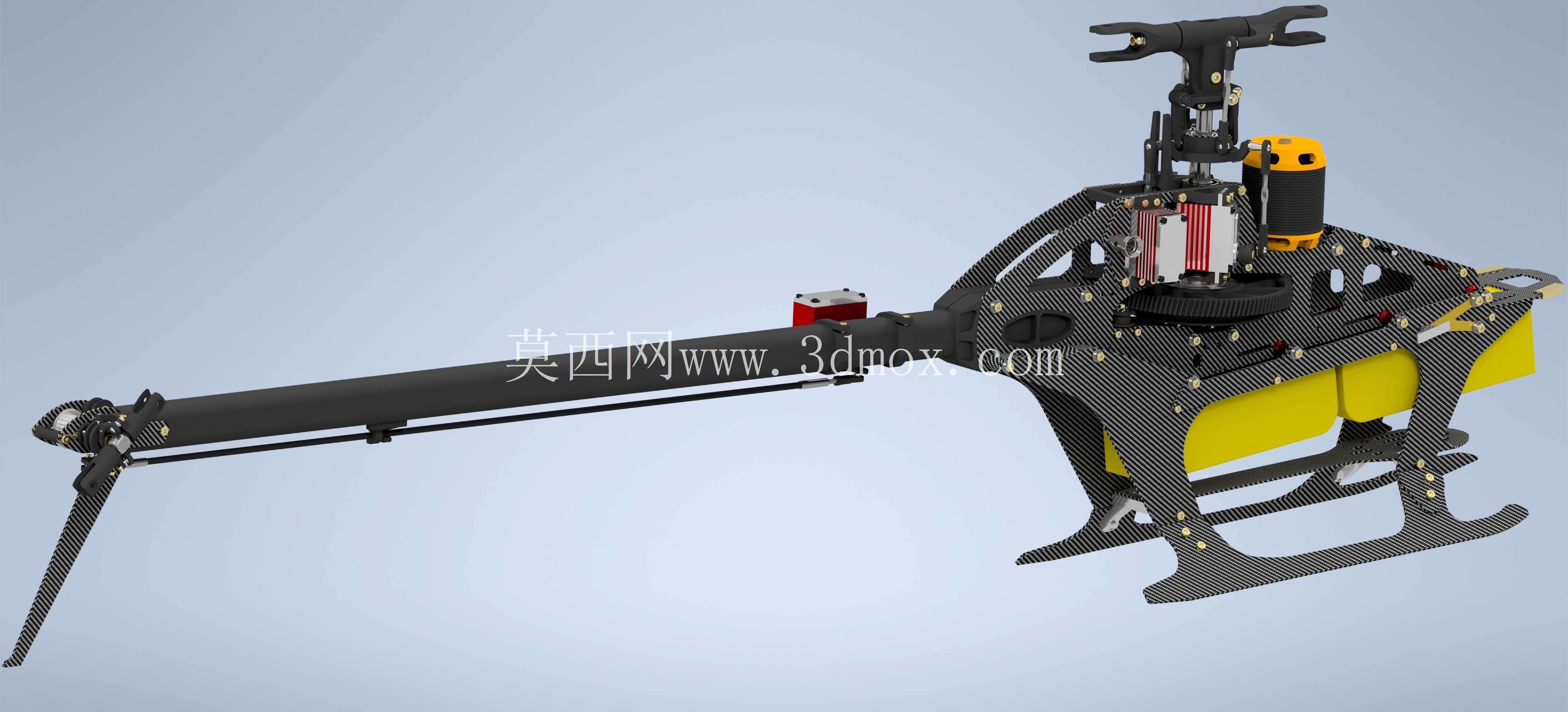

Lynx Oxy5 MEG遥控直升机结构设计

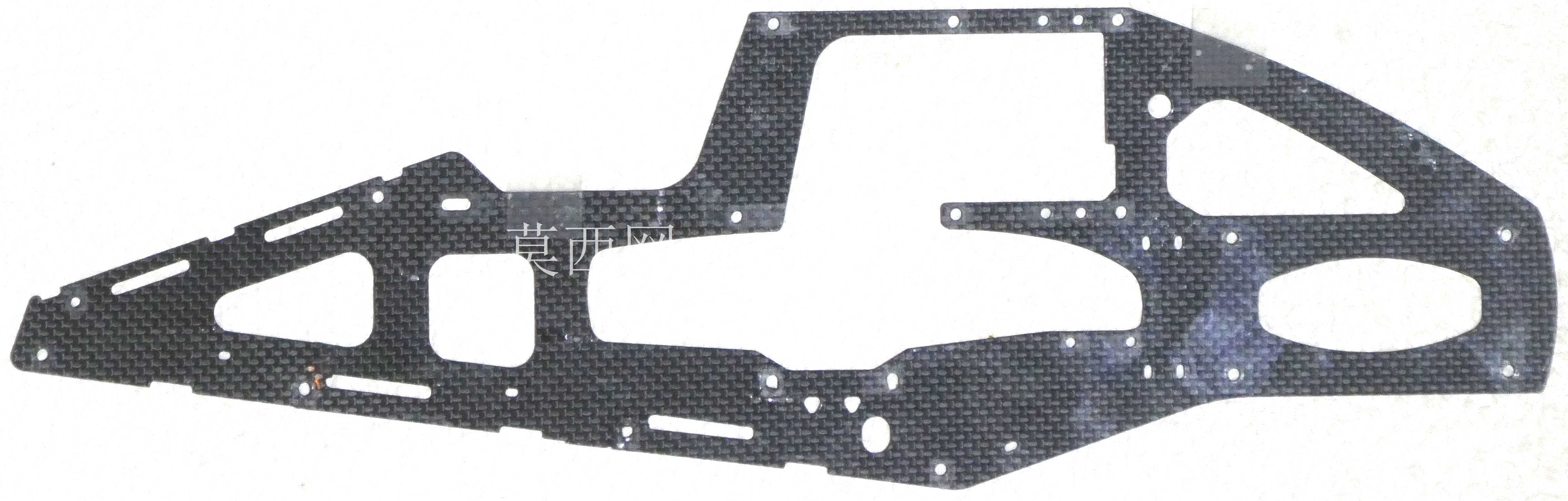

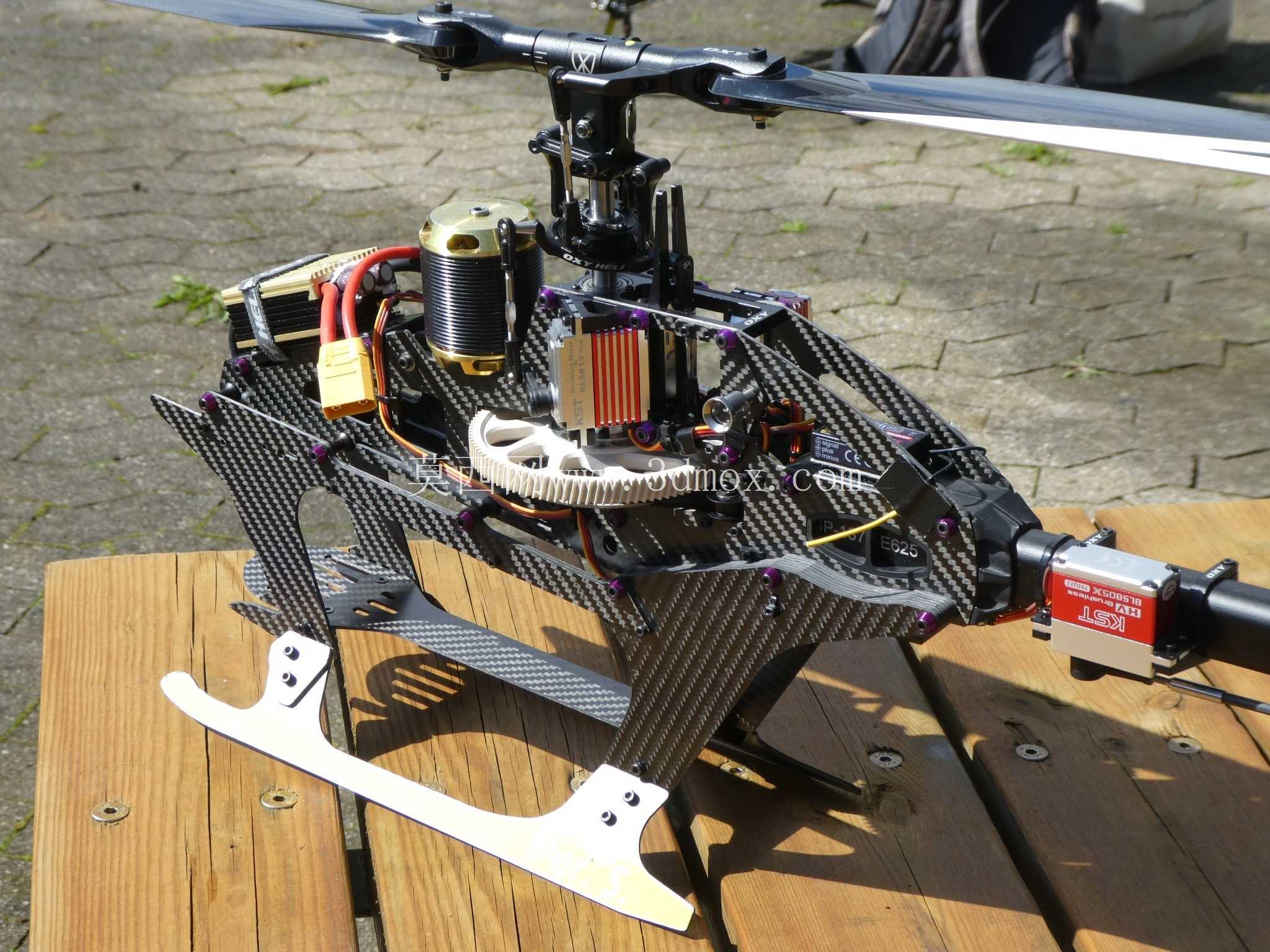

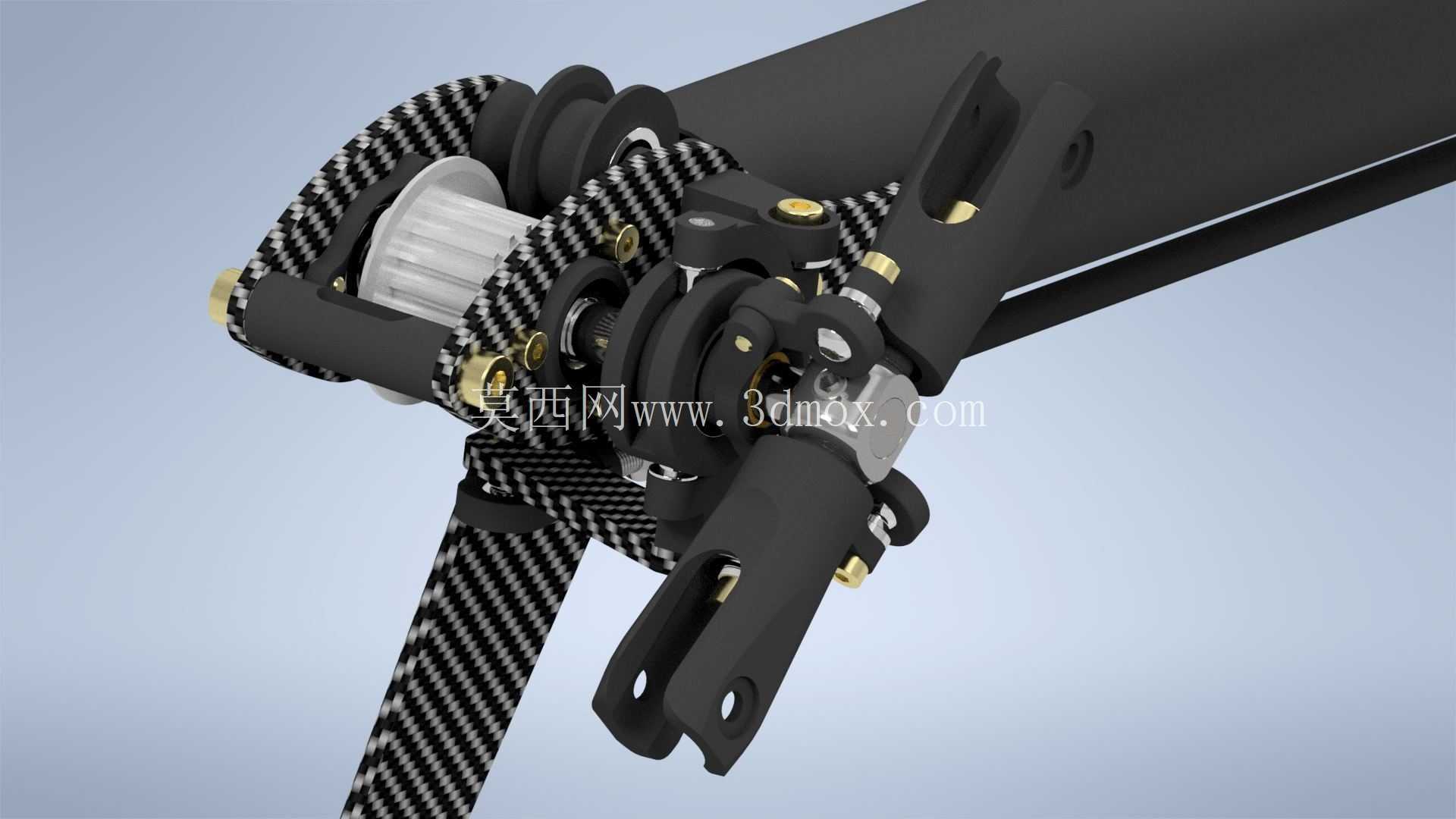

　　该遥控直升机模型针对航模竞技、特技飞行场景做了针对性结构优化，核心机架采用碳纤维板材叠层装配方案，兼顾轻量化需求与大过载特技动作下的结构刚性，可适配3D特技飞行、户外航拍载机拓展等实际使用场景。从结构设计逻辑来看，动力单元采用无刷电机直驱主旋翼的传动布局，主传动齿轮组采用斜齿啮合方案，能有效降低高速运转下的传动噪音与啮合间隙，提升动力传递的平顺性，不过尾传动部分未纳入建模范围，两个斜齿轮的啮合参数未做精准还原，实际装配调试时需要单独补充尾传动部分的结构校核。滑动式电池托盘是该结构的核心设计亮点，托盘通过导轨与机架主体连接，可根据整机重心配平需求前后调整电池安装位置，适配不同重量规格的动力电池，调整完成后通过快拆锁止结构固定，

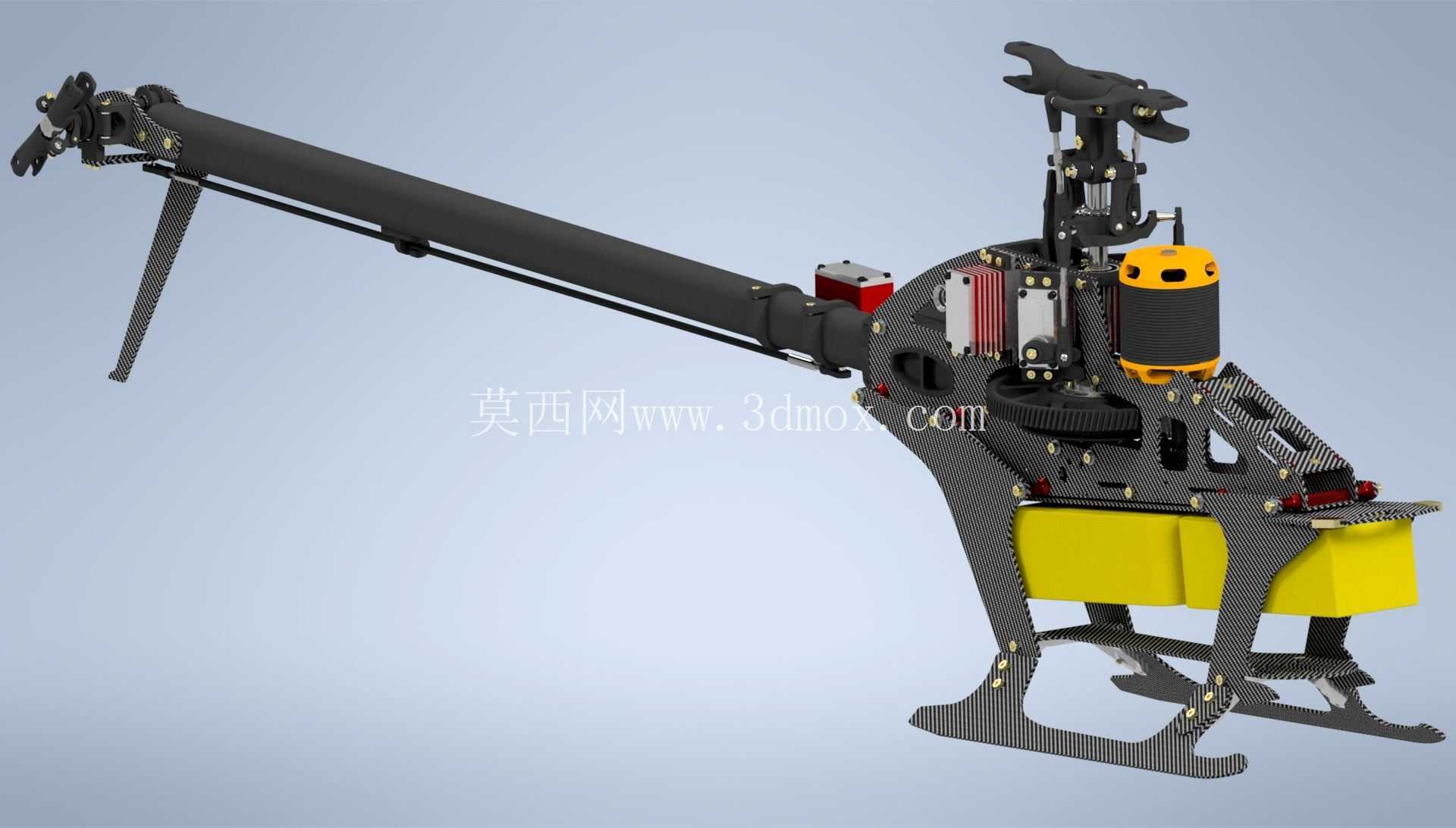

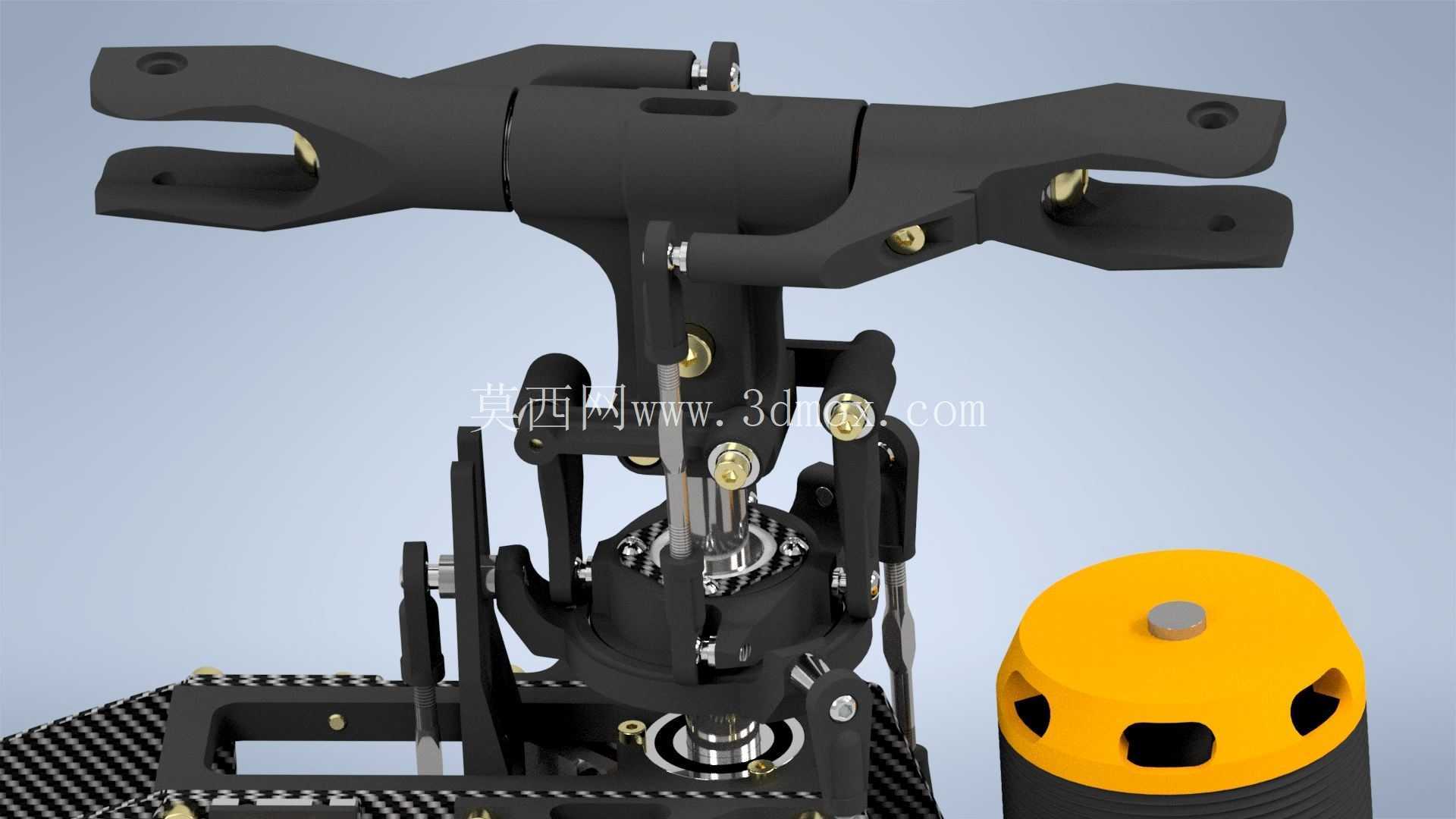

　　无需额外工具即可完成重心调校，能大幅降低外场飞行调试的操作成本。起落架采用高强度金属弯折成型结构，着陆接触点做了加宽处理，可在硬着陆时分散冲击载荷，避免机架主体受冲击出现碳板分层开裂问题，起落架与机架的连接点采用嵌入式金属螺母预埋方案，反复拆装也不会出现碳板螺纹滑牙的问题。主旋翼夹座采用双推力轴承布局，可承受大螺距变化下的轴向载荷，旋翼变距拉杆采用球头铰接结构，能保证舵机动作传递的精准度，减少操纵虚位。整机的安装边界预留了充足的电子设备安装空间，电调、飞控、接收机等部件的安装位都做了走线槽设计，可避免布线干涉运动部件，舵机安装位采用标准通用孔距，可适配市面上主流规格的航模舵机，无需额外做安装孔位改装。从结构建模的还原度来看，

　　机架上的每一处碳板裁切轮廓、螺丝孔位、走线缺口都做了精准复刻，可直接用于该机型的配件加工参考、结构改装验证，也可作为航模结构设计的教学参考案例，帮助设计人员理解特技级遥控直升机的载荷传递路径、重心配平逻辑、运动部件干涉避让的设计思路。
