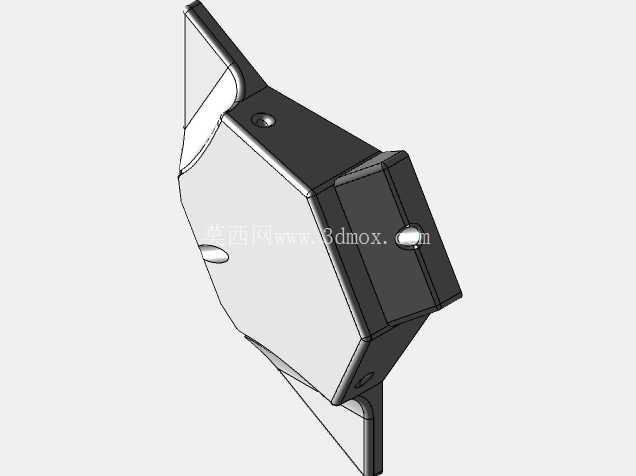

多面体构型宇宙飞船铸造结构设计

项目分类:铸造模 发布时间:2026-06-05 ID:1173412
  • 多面体构型宇宙飞船铸造结构设计

在航天装备零部件的铸造生产环节,这类多面体构型的飞船舱段类构件,主要服务于小型探测飞行器、试验型航天器的主体结构制造场景,区别于常规回转体航天构件,该结构采用非对称多面拼接的几何构型,能够在有限的舱体内容积下,兼顾不同朝向载荷设备的安装面需求,同时为铸造环节的金属液流道排布、冷却收缩余量预留提供了可优化的结构基础。从实际用途来看,该构件作为飞船舱段的核心承力壳体,需要承载内部搭载的探测元件、动力模块、通讯组件的安装载荷,同时在发射阶段承受过载冲击力,在轨运行阶段抵御微小空间碎片的撞击、耐受高低温交变环境下的结构应力,因此在结构设计阶段,就需要同步匹配铸造工艺的成型特性,避免出现壁厚突变导致的铸造缺陷。

设计过程中,首先基于舱内设备的布局需求确定各个安装面的朝向与平面度要求,每个多边形平面上预留的凸台、沉孔结构,分别对应设备安装的定位基准、紧固件连接位置,侧面突出的轴状结构用于连接太阳能帆板支撑构件或者姿态调整喷管的安装基座,边角位置的圆弧过渡并非单纯的造型处理,而是为了降低铸造过程中应力集中导致的冷隔、裂纹缺陷,同时减少飞行过程中的气动阻力影响。从安装边界来看,该构件的各个连接面均设置了统一的定位基准边,相邻舱段对接时可以通过边侧的定位凸台实现快速对位,所有安装孔的位置度公差控制在铸造工艺可实现的范围内,减少后续机加工的余量,降低整体制造成本。

结构壁厚的设计采用了渐变式处理,承力集中的对接边、安装凸台位置适当增加壁厚,非承力的舱壁位置在满足刚度要求的前提下做减薄处理,既控制整体构件重量,也保证铸造过程中金属液能够均匀填充型腔,避免出现局部壁厚过大导致的缩孔缺陷。在分型面的选择上,顺着多面体的拼接棱边设置分型位置,能够最大程度减少型芯的数量,降低模具的复杂程度,同时方便成型后起模,减少铸件的飞边打磨工作量。构件上预留的小型通孔结构,一部分用于舱内设备的线缆穿出,另一部分作为铸造过程中的排气通道,减少型腔内部憋气导致的浇不足问题。

不同于常规民用铸件的设计逻辑,航天类铸造构件需要在结构强度、重量控制、工艺可行性三者之间找到最优平衡点,该构型在设计阶段就同步开展了铸造工艺仿真验证,针对金属液充型过程中的流态、冷却过程中的温度场变化做了迭代优化,调整了各个转角处的圆角半径、壁厚差比例,确保铸件成型后的内部致密度满足航天构件的探伤要求。外部的几何棱边在满足气动外形要求的前提下,没有做过度的曲面顺滑处理,一方面是为了降低模具的加工难度,另一方面平直的安装面更便于后续设备安装时的基准找正,减少装配环节的调整工作量。从实际生产适配性来看,该结构既可以适配砂型铸造的小批量试制需求,也可以通过调整模具结构适配压力铸造的批量生产,满足不同阶段航天器研制的产能需求,构件上的所有连接结构均采用标准化的接口尺寸,能够和同系列的飞船舱段实现通用互换,降低后续维护、替换的成本。
