环形法兰结构储水箱三维设计方案

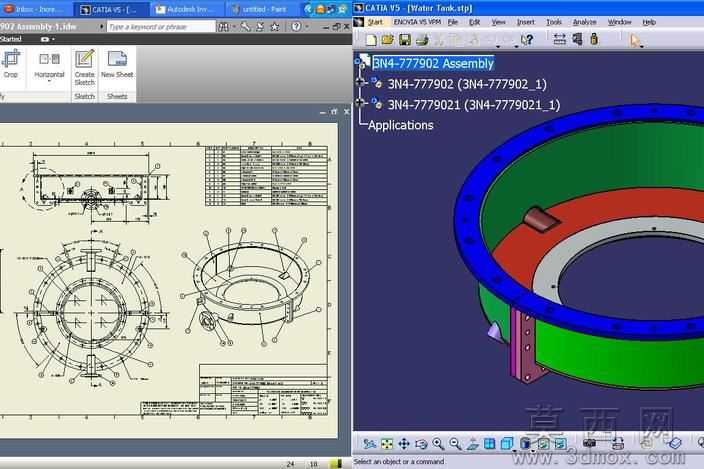

本作品为环形法兰结构储水箱的三维设计成果，建模阶段依托三维设计软件完成全参数化构建，首先针对储水箱的使用场景确定核心尺寸参数，以环形主体腔体为核心结构，外侧搭配带均匀安装孔的连接法兰，法兰孔位按照圆周等距排布规则完成阵列，确保安装对接时的同轴度与连接密封性。建模过程中优先完成主体回转特征的构建，通过旋转命令生成水箱的环形腔体壁，区分内壁与外壁的厚度参数，保证腔体的储液容积符合设计预期，之后在腔体外侧添加多组安装支耳，支耳上预留螺栓安装孔，用于水箱的工位固定。材质配置阶段，针对不同结构部件匹配对应材质属性，法兰部分赋予金属钢材质，调整金属粗糙度参数模拟实际机加工后的金属质感，腔体壁部分根据使用需求区分不同区段的材质表现，外侧防护段做涂漆质感处理，内侧接触储液的部分做光滑防腐材质设置，不同材质的色彩区分清晰，便于在装配与校验阶段快速识别不同结构模块。结构设计上充分考虑水箱的实际使用需求，环形腔体的上下端面均设置密封连接结构，搭配法兰端面的密封槽预留位置，可适配密封垫圈实现端面密封，避免储液过程中出现渗漏问题；腔体侧面预留液位检测部件的安装位，可适配外接液位传感器实现储液容量的实时监测，底部设置排污接口结构，便于后期使用过程中的腔体清洁与废液排出。设计思路围绕工业场景下的环形储液需求展开，摒弃传统方形水箱的结构局限，采用环形回转结构提升腔体的结构强度，降低内部储液压力对腔体壁的形变影响，同时外侧的一体式法兰结构可直接对接上下游管路或设备端，减少额外的连接转接部件，整体装配结构简洁，各部件之间的装配约束完全按照实际生产装配逻辑设置，不存在干涉问题，配套的二维工程图完整标注了各部分的尺寸公差、形位公差与技术要求，可直接用于指导后续的生产加工与装配校验，模型完成后经过多次结构干涉检查与壁厚强度校验，确保结构设计的合理性与实用性。
