重载液压张拉紧固机具结构设计

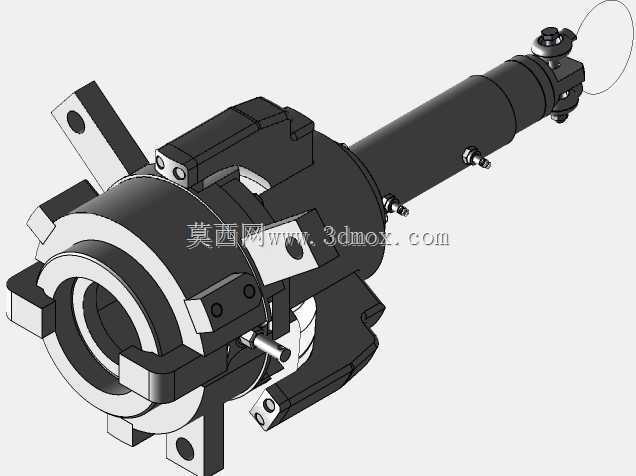

　　这套液压机具的三维结构围绕高预紧力作业场景搭建，主体采用立式长轴布局，顶部设置吊环用于车间转运与现场吊装，中部为液压驱动的长行程执行段，下部集成多组可张合的夹持或锚定爪块，整体形成“吊装—定位—张拉—锁紧”一体化的作业构型。从现场使用逻辑看，这类设备常见于重型装备装配、大型钢结构连接、压力容器法兰紧固、风电基础螺栓预紧以及矿山冶金设备检修等工况，作业对象多为大规格螺栓、销轴或需要轴向拉伸的连接件，依靠液压压力转化为稳定轴向拉力，使被连接件在受控状态下达到设计预紧值，避免人工敲击或普通扭矩扳手带来的预紧力离散、摩擦系数干扰和局部过载问题。

　　结构设计上，模型将液压动力段、承载框架和末端执行机构分层布置。上部细长缸体承担主要行程与载荷传递，外壁保留了管路接口、控制阀安装面和检修台阶，便于现场接入高压油源并观察活塞伸出状态。下部回转基体周围分布多个对称支耳，爪块通过销轴与基体连接，作业时随内部驱动件动作完成收拢或外张；各爪块接触面考虑了工件公差、磨损补偿和对中需求，边缘设置倒角，减少吊装对位时的卡滞。基体法兰处的螺栓孔、定位销孔和加强筋按照载荷路径布置，使张拉反力能够均匀传回缸体，而不是集中在单一连接截面上。

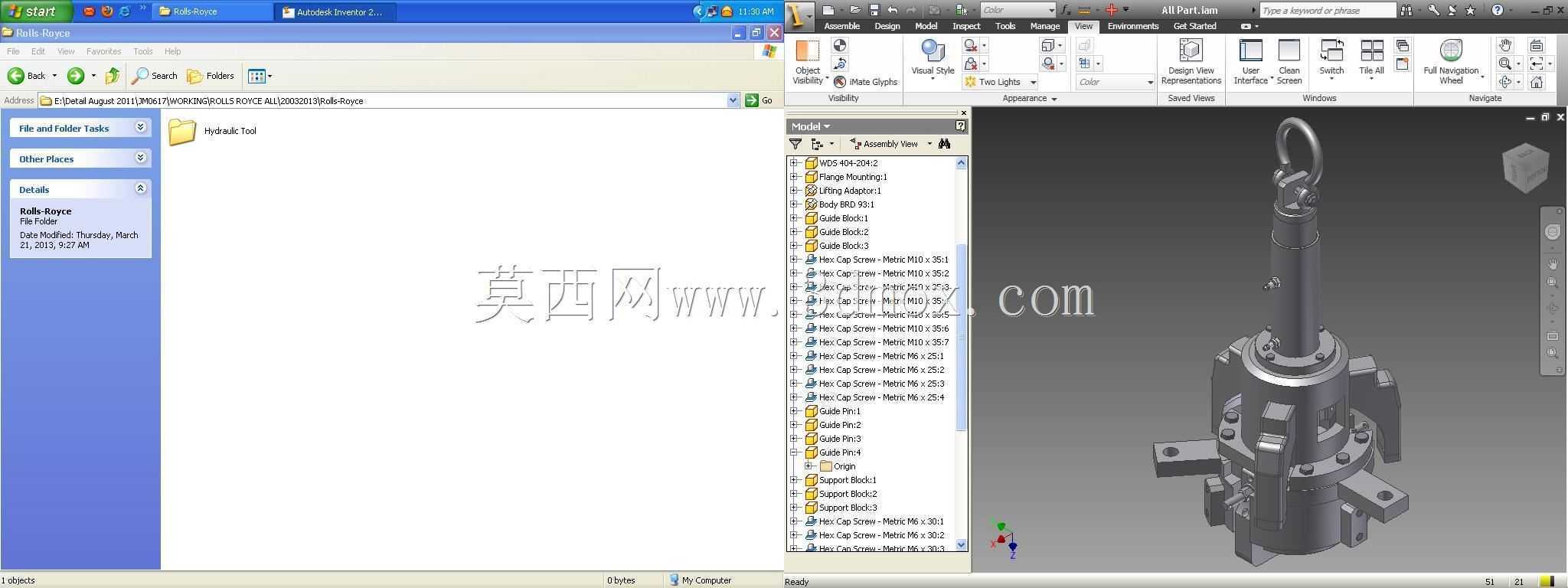

　　从安装边界看，该机具属于立式作业工具，轴向高度明显大于径向宽度，适合在工件轴线方向预留足够操作空间的工位使用。顶部吊环不仅承担转运功能，也可在垂直安装时作为临时悬挂点；下部爪块展开后形成最大干涉轮廓，选型时需要核对工件周围是否存在管道、筋板或相邻螺栓造成的空间冲突。模型中各销轴、压板、锁紧螺母和连接块均按装配关系表达，能够用于检查爪块开合行程、缸体与底座同轴度以及维修拆装顺序。对于结构工程师而言，这种建模方式的价值在于把液压元件的运动关系和机械承载件的空间约束同时呈现出来：既可以验证高压状态下末端爪块是否能够可靠贴合工件，也能提前发现油管走向、工具插入方向和人员操作空间之间的矛盾。

　　在实际维护方面，长缸体与下法兰之间的连接区域是检查重点，密封件、导向套和承载螺纹需要定期拆检；爪块端部属于易磨损部位，设计时通过可更换耐磨块或独立销轴降低后期维护成本。整体结构没有采用复杂外壳包覆，而是将主要受力件外露，便于在油污、粉尘和露天环境中清理与检修。该三维模型适合作为重载液压工具设计、专用工装开发和预紧设备选型时的结构参考，能够帮助工程人员理解液压拉力如何通过缸体、法兰、爪块和工件形成闭合载荷链，并在方案阶段完成轮廓干涉、作业姿态和安装边界的校核。
