创意十字布局涵道式四旋翼飞行装置结构

这套涵道式四旋翼飞行结构的设计，最初是面向室内狭小空间巡检、轻载荷近距作业场景做的方案迭代，区别于常规外露桨叶的消费级旋翼设备，涵道包裹的旋翼结构能大幅降低桨叶剐蹭障碍物带来的结构损坏与安全风险，在管线密集的工业厂房巡检、室内仓储点位盘点这类作业场景里，外露桨叶很容易勾挂线缆、磕碰货架立柱，涵道环框本身可以作为第一道防撞结构，吸收低速碰撞的冲击力，避免桨叶直接受冲击断裂导致的坠机风险。

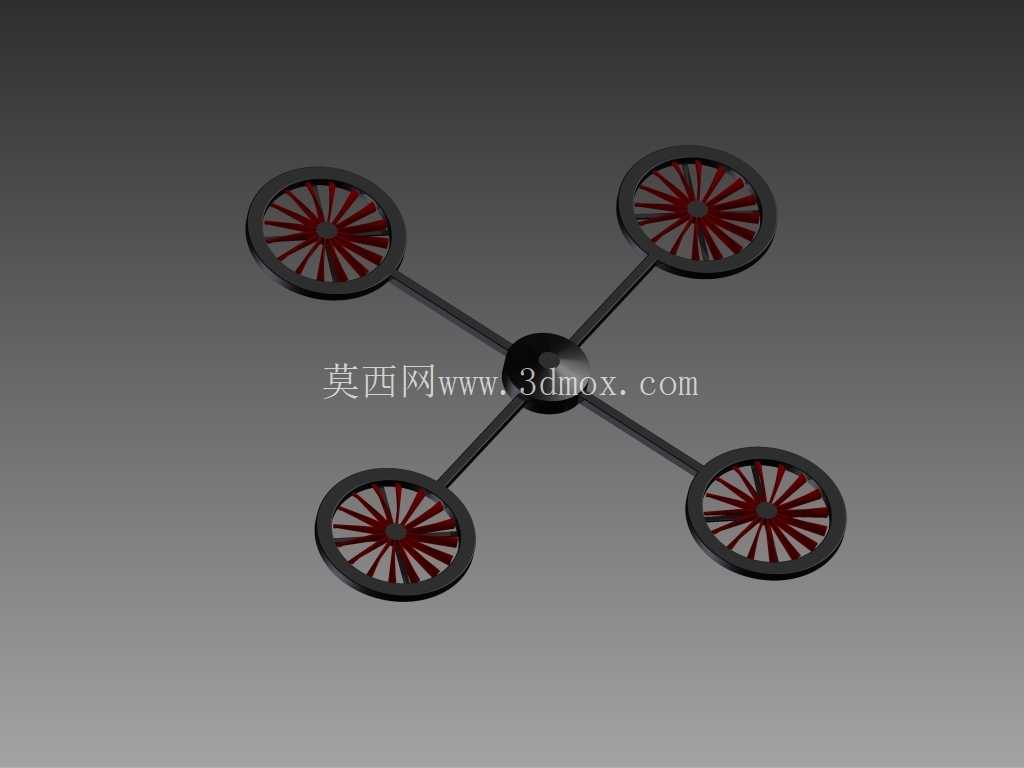

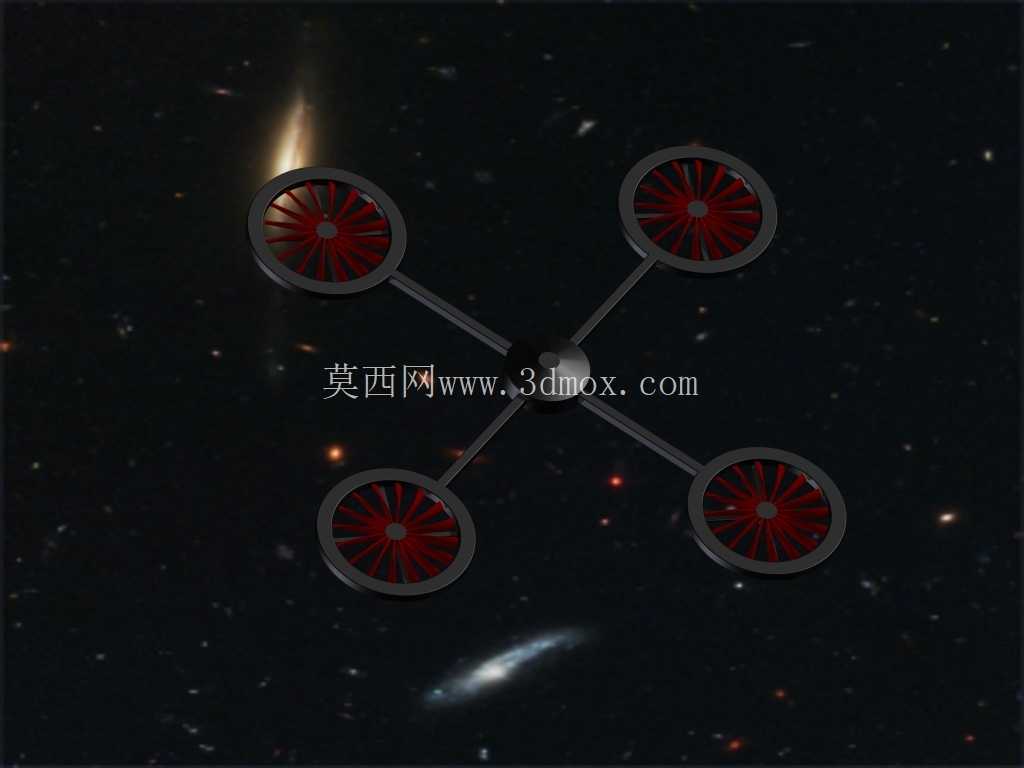

从整体布局来看，采用了等臂长十字形机架结构，四个旋翼单元分别布置在机架四个端点，中心位置为载荷与核心电控舱的安装位，这种对称布局的重心控制逻辑非常直接，整机重心落在四个旋翼几何中心的交点位置，飞控的姿态解算不需要额外做偏心补偿，调试阶段的PID参数整定难度更低，飞行过程中的姿态稳定性更容易保证。机架臂采用等截面直杆结构，没有做额外的异形弯折，一方面是降低结构件的加工难度，不管是采用注塑成型还是CNC切削加工，直臂结构的成型良率更高，生产环节的成本控制更友好；另一方面直臂的传力路径更直接，旋翼转动产生的振动可以沿臂体直线传递到中心舱的减震结构上，不会因为臂体弯折产生额外的应力集中点，长期飞行的结构疲劳寿命更长。

涵道单元的设计是这套结构的核心特点，每个旋翼外侧都设置了环形涵道壁，涵道壁的内径略大于旋翼直径，预留的间隙控制在3-5mm区间，间隙过小会导致旋翼高速转动时与涵道壁产生剐蹭，间隙过大则会损失涵道的气动增益——根据气动仿真的验证数据，合适的涵道间隙可以让旋翼的升力效率提升15%左右，相同电池容量下的续航时间能得到有效延长，同时涵道壁可以约束旋翼下洗气流的扩散，减少低空飞行时地面效应对姿态的干扰，在贴近地面、墙面作业时的姿态稳定性比无涵道结构更优。涵道壁的截面采用翼型设计，前缘做圆弧过渡，后缘逐渐收薄，飞行过程中涵道本身也能产生一部分附加升力，进一步降低动力单元的负载。

旋翼部分采用了多叶片设计，区别于常规两叶螺旋桨，多叶片结构的转动惯量分布更均匀，高速转动时的振动幅值更小，同时相同直径下多叶片的拉力输出更线性，姿态调整时的动力响应更跟手，不会出现两叶桨低转速下拉力波动大的问题。旋翼与中心舱之间的走线全部隐藏在机架臂的内部空腔里，没有外露的线束，一方面避免飞行过程中线束被气流吹动产生额外的风阻，另一方面也防止线束剐蹭到外部障碍物，提升整机的可靠性。中心舱的安装平面预留了标准化的载荷安装孔位，可以根据不同的作业需求挂载微型摄像头、小型气体检测传感器、轻载荷抛投机构等不同功能模块，安装孔位的间距采用通用的航模安装标准，不需要额外做转接件就能适配市面上多数成熟的微型任务载荷。

从安装边界来看，整机的最大外轮廓尺寸由四个涵道的外切圆直径决定，机架臂的长度可以根据载荷重量做等比例缩放，当需要挂载更重的任务设备时，可以适当加长机臂、放大涵道与旋翼尺寸，同时保证重心始终落在中心位置；涵道外壁预留了防撞缓冲垫的安装槽，可以粘贴泡棉缓冲材质，进一步吸收碰撞冲击力。结构的拆装逻辑采用快拆设计，每个机臂与中心舱的连接位置采用定位销加锁紧卡扣的结构，不需要额外工具就能完成机臂的拆装，收纳时可以将四个机臂折叠或者拆下，减小收纳体积，方便外场作业时携带运输。

在结构强度校核层面，机臂的截面尺寸做了针对性优化，在保证足够抗弯刚度的前提下尽可能减轻结构重量，材料选型上可以采用碳纤维复合材质或者高强度工程塑料，前者适合对重量要求严苛的长航时场景，后者适合对成本敏感的批量应用场景。涵道环的结构做了加强筋设计，在涵道内壁与机臂连接的位置设置了径向加强筋，避免涵道受碰撞时出现开裂，同时加强筋的布置方向顺着气流方向，不会产生额外的气动阻力。中心舱的内部预留了电池、飞控、电调的安装位，各个部件的安装位置做了分层设计，重的电池布置在最下层，降低整机的重心高度，进一步提升飞行的稳定性，飞控等敏感电子元件布置在中心位置，远离动力单元的电磁干扰区域，保证传感器数据采集的准确性。

这套结构的气动布局经过多轮迭代，解决了常规涵道机结构重量大、拆装不便的问题，同时保留了涵道结构安全、气动效率高的优势，不管是作为教学演示的航模结构，还是作为小型室内作业无人机的基础结构框架，都能很好地适配使用需求，结构的模块化设计也方便后续做功能拓展，不需要对核心机架结构做大幅修改就能适配不同的作业场景。
