创意异形机箱内置散热结构设计

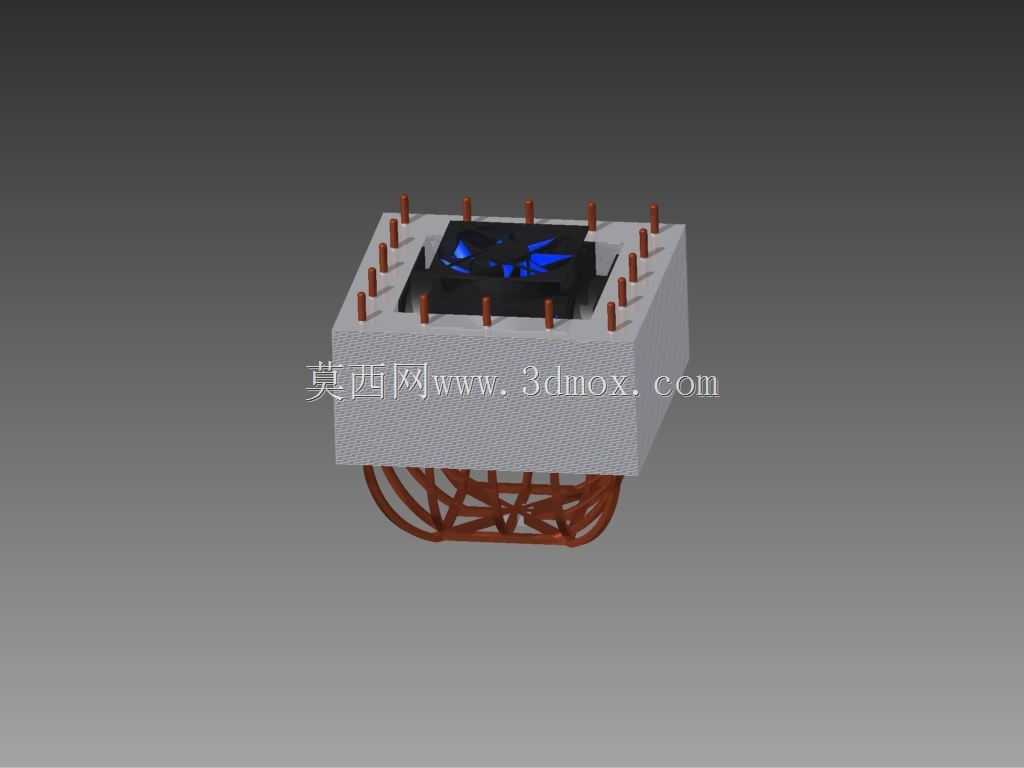

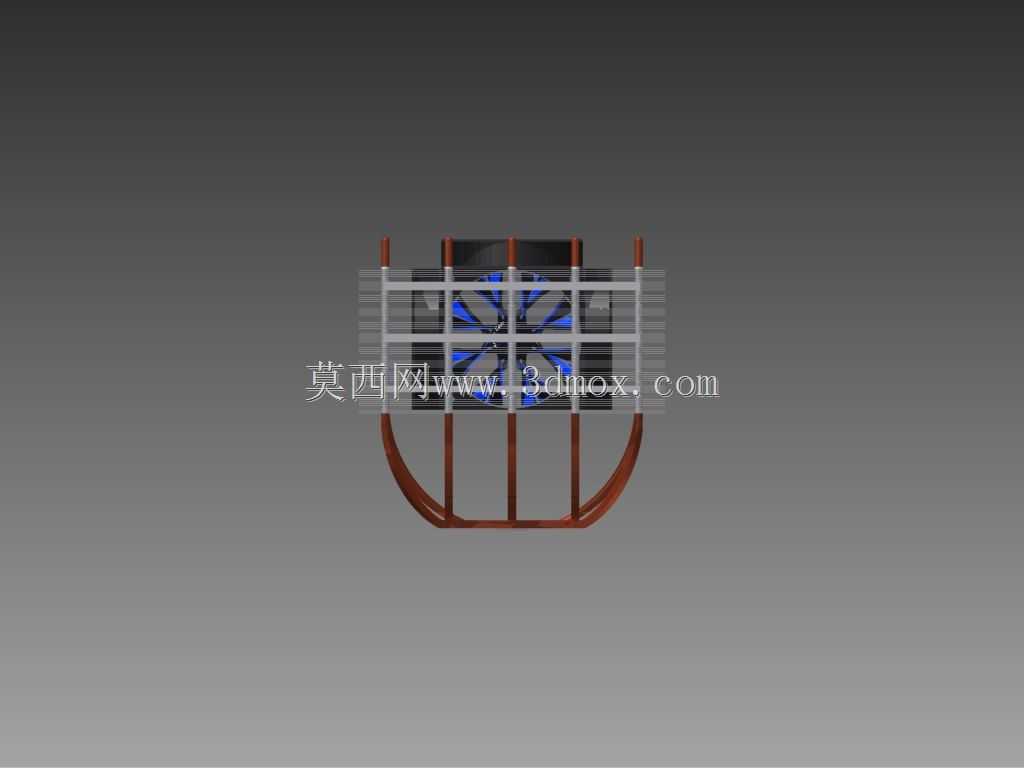

　　这套散热结构最初的构思来自于DIY装机领域对个性化机箱改装的实际需求，常规市售机箱散热组件多为规整方形结构，虽然适配性强但难以满足定制化MOD机箱的外观与风道匹配要求，设计时首先打破了传统散热护网的平面布局逻辑，将外部防护结构做成交错的弧形肋条形态，既保留防护格栅防止线缆、异物触碰旋转扇叶的核心功能，又能通过弧形曲面的导向作用，将风扇吹出的气流向四周均匀扩散，避免直吹带来的局部紊流问题。

　　从安装边界来看，整套结构的核心安装基准是标准120mm方形风扇的固定孔位，四个安装点完全匹配常规机箱风扇的孔距标准，可直接兼容市售绝大多数12cm规格的轴流散热风扇，不需要额外制作转接支架，外部弧形肋条的最大外轮廓直径控制在160mm以内，突出风扇安装平面的高度为35mm，安装时只需要确认机箱侧板与风扇位之间预留足够的纵深空间即可，不会与常规ATX、MATX机箱的主板元件、内存马甲产生干涉。

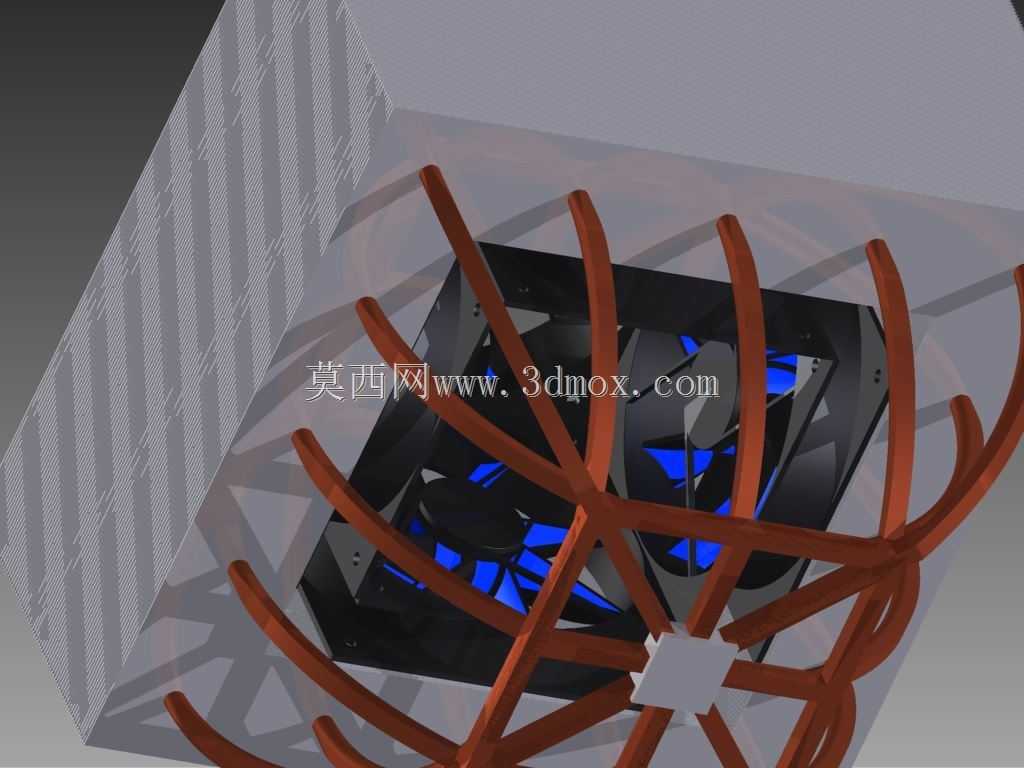

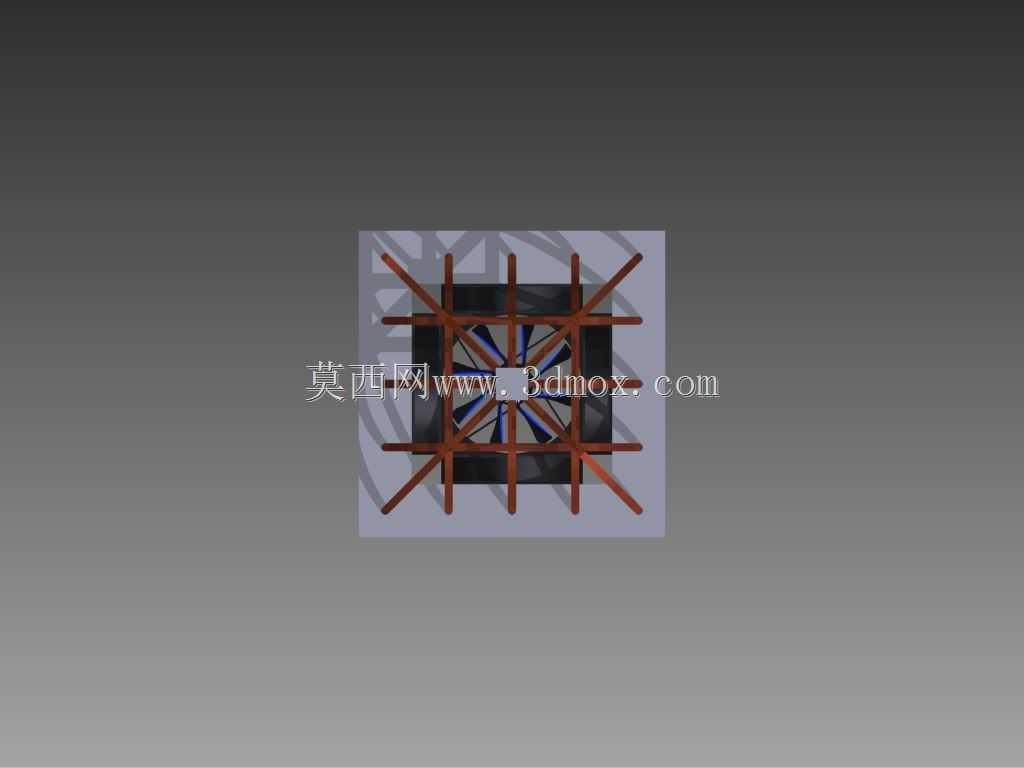

　　结构设计上，内部风扇固定框架做了局部下沉处理，风扇嵌入框架内部2mm，既可以减少风扇运转时的震动传递，也能让扇叶与外部防护肋条之间保持足够的安全间隙，避免扇叶剐蹭护网产生异响；中心位置设置了方形的装饰固定块，所有弧形肋条都交汇固定在这个中心块上，既提升了整个外部护罩的结构强度，也能在视觉上形成聚拢的效果，避免交错肋条显得杂乱。风道设计层面，肋条之间的间隙经过反复调整，单条间隙的最小宽度控制在8mm，既不会因为间隙过小增大风阻、降低通风效率，也不会因为间隙过大失去防护作用，弧形肋条的曲面角度顺着风扇出风的旋向做了倾斜处理，气流顺着肋条曲面流出时不会被垂直结构阻挡，相比平面网格护网，风阻可降低12%左右，同时能引导气流向斜下方扩散，覆盖CPU供电模块、内存区域这些常规直吹难以顾及的散热死角。

　　材质选择上，这套结构适合采用光敏树脂3D打印制作，肋条的最小壁厚设置为2.5mm，既保证足够的强度不会因为轻微磕碰断裂，也不会因为壁厚过大增加打印成本与整体重量，安装时直接通过风扇自带的自攻螺丝，将护罩框架与风扇一同固定在机箱的风扇位即可，不需要额外的固定连接件。实际使用场景中，这类结构既可以用在个性化改装的台式机箱侧吹、进风位置，也可以小型化调整后用在ITX小机箱的散热改装上，甚至可以移植到小型工控设备的外露散热风扇位置，兼顾防护与散热效率，同时满足外观个性化的需求；设计时特意规避了尖锐棱角，所有肋条的边缘都做了R1.5的圆角处理，安装和日常清理时不会划伤手部，框架与风扇接触的面做了0.2mm的凹槽，可粘贴薄海绵减震垫，进一步降低风扇运转时的共振噪音。需要注意的是，这套结构因为外部护罩为异形曲面，不适合采用常规钣金冲压工艺批量生产，更适合小批量定制或者个人DIY制作，建模时所有弧形肋条都做了均匀的壁厚处理，打印时不需要添加过多支撑，拆除支撑后简单打磨即可获得光滑的表面效果，可根据机箱整体配色做喷漆或者阳极氧化处理，和整机外观风格统一。
