多路手动整体式液压换向控制阀结构设计

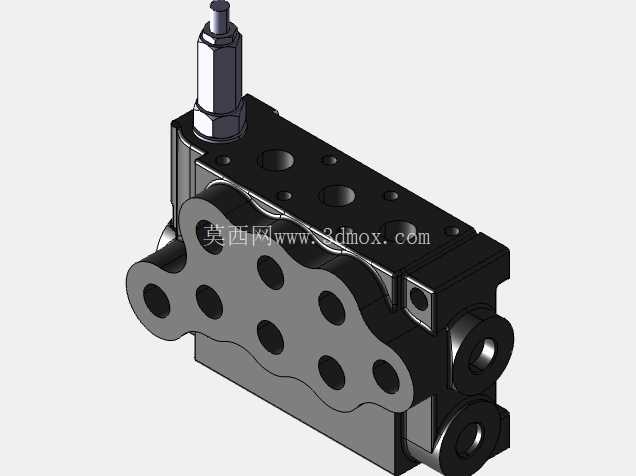

　　这款手动多路整体阀主要应用在中小吨位工程机械、小型农用作业设备、仓储搬运车辆的液压回路中，作为液压系统的核心控制单元，负责将液压泵输出的高压油液按需分配到不同的执行机构，完成动臂升降、转向调节、属具开合等动作的方向与通断控制，在无电控配置的经济型液压设备中应用占比极高。从结构设计逻辑来看，整体式的阀块采用集成化铸造成型，省去了分片式多路阀之间的连接密封件，既减少了外泄漏点的数量，也压缩了阀组整体的安装占用空间，适合安装空间局促的小型设备工况。

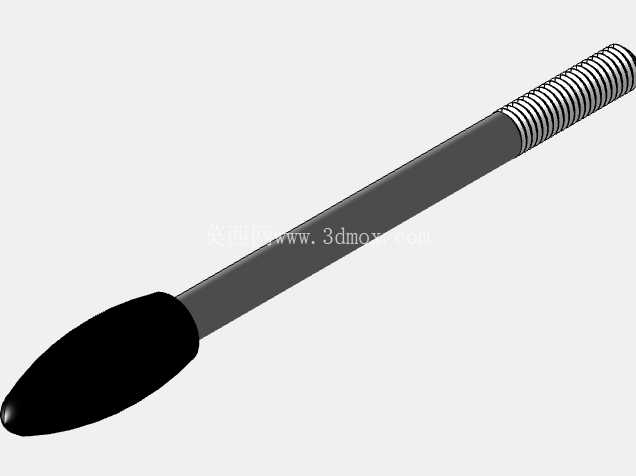

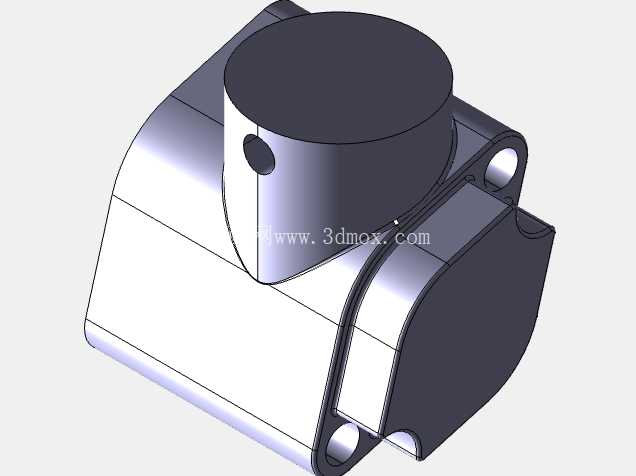

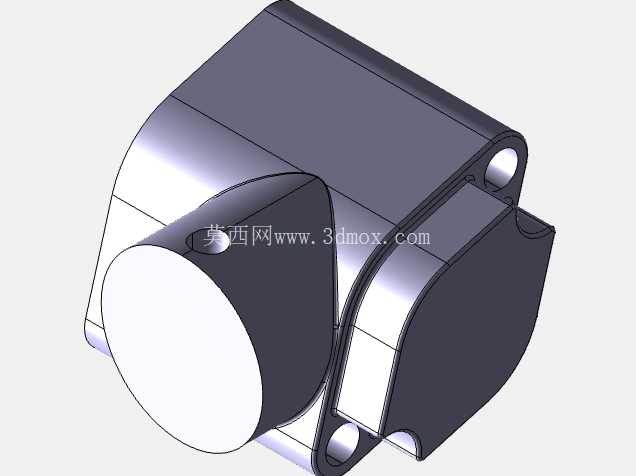

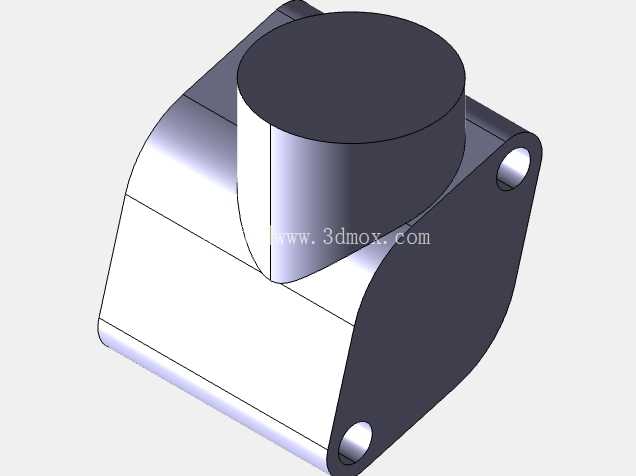

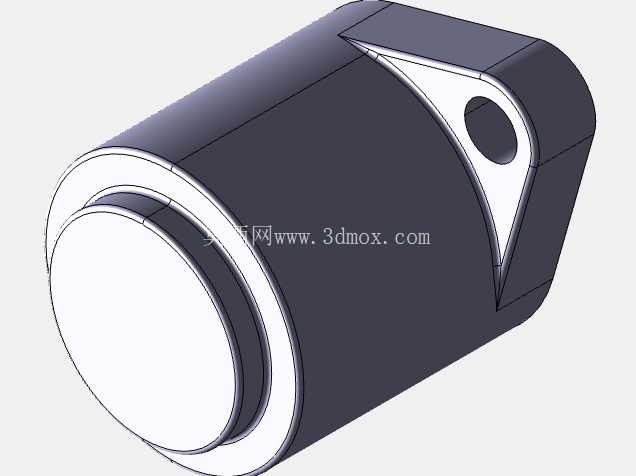

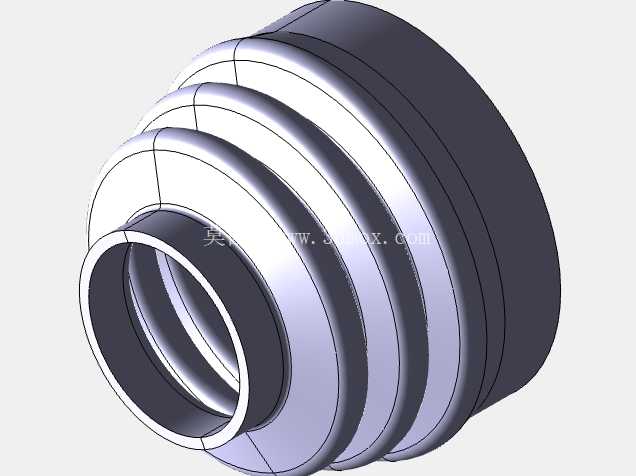

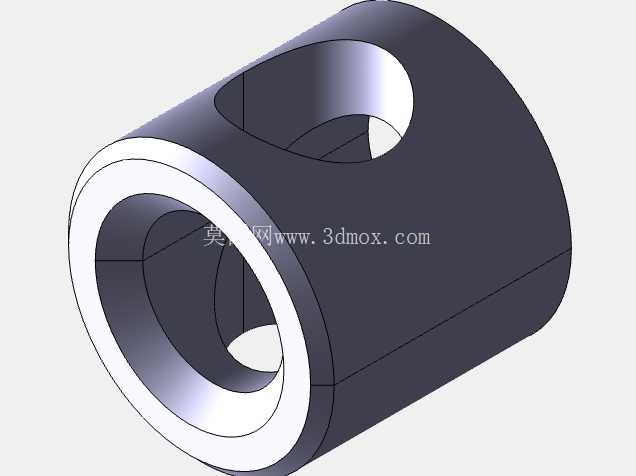

　　阀组的进油侧设置有统一的压力油口与回油口，内部油道通过铸造一体成型，油道转角处做了圆弧过渡处理，能有效降低高压油液在阀块内部流动时的沿程压力损失，减少系统发热，同时避免直角油道带来的局部紊流、气蚀问题，延长阀件的使用寿命。每联换向阀配置独立的手动操纵杆，杆体做了加长设计，操纵端设置防滑绝缘握把，操作人员在设备驾驶位无需过度俯身即可完成扳动操作，操纵杆与阀芯之间通过铰接式连接结构传递动作，预留了适当的活动间隙，避免加工装配误差带来的卡滞问题，阀芯与阀孔之间的配合间隙严格控制在微米级，既保证阀芯滑动顺畅无卡滞，又能将内泄漏量控制在标准允许范围内，避免执行元件出现自然沉降的问题。

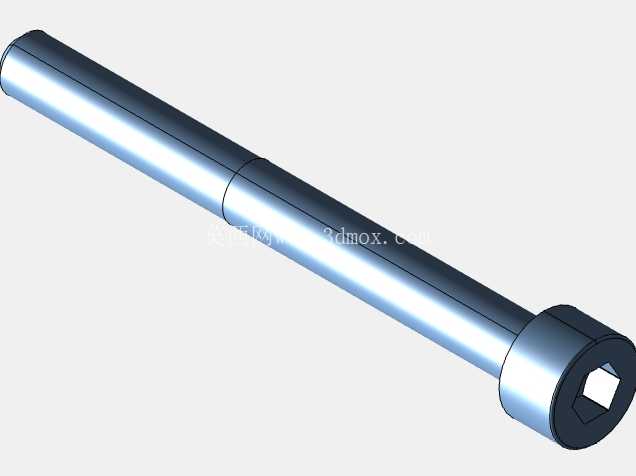

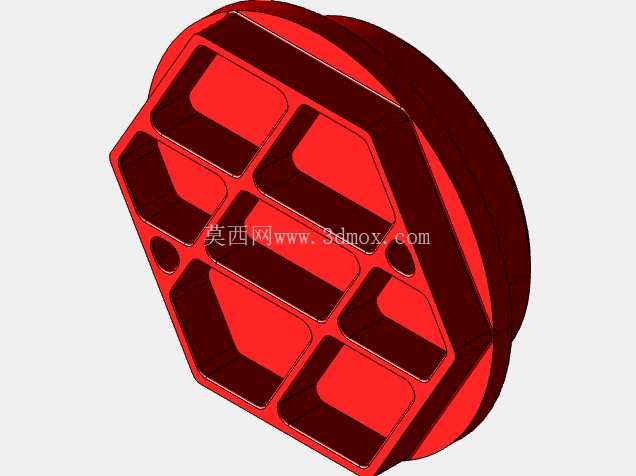

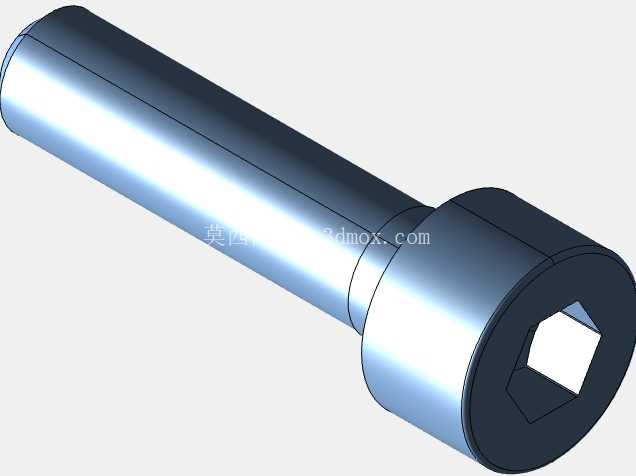

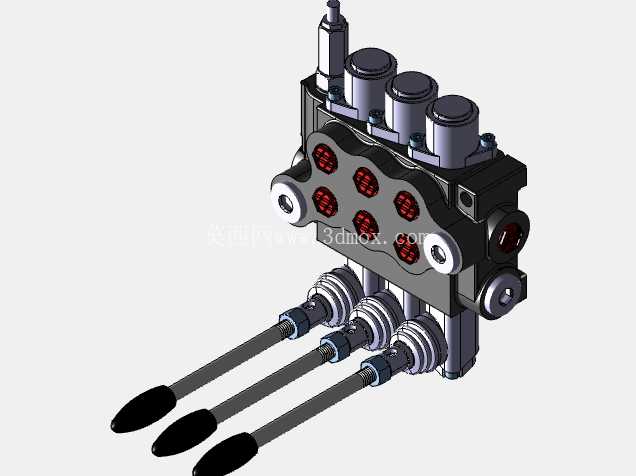

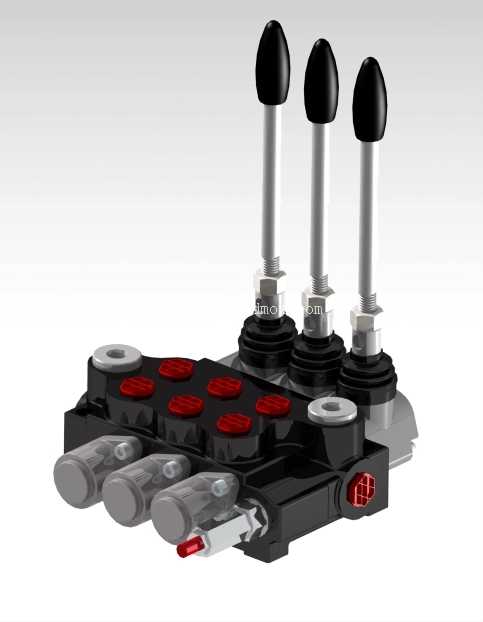

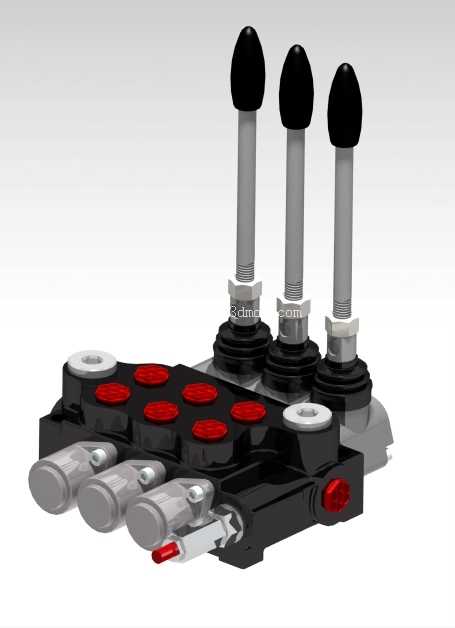

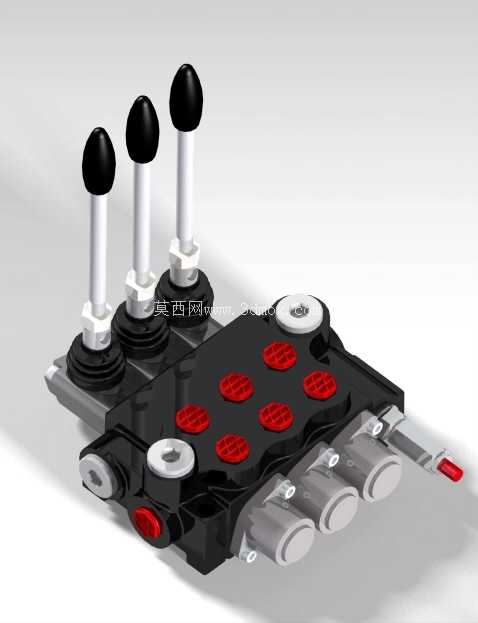

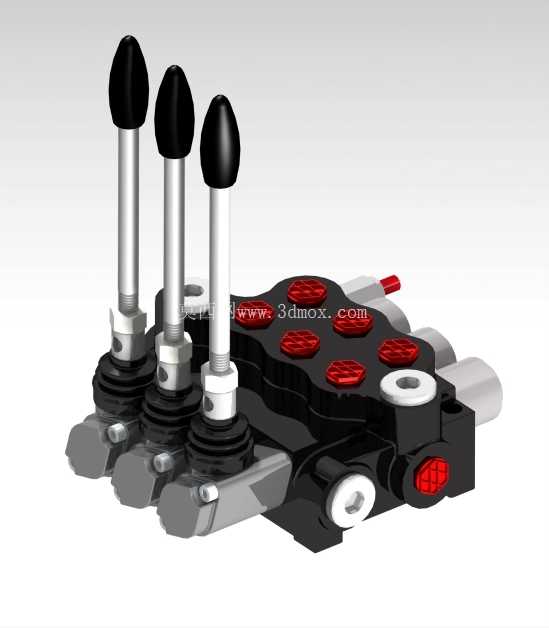

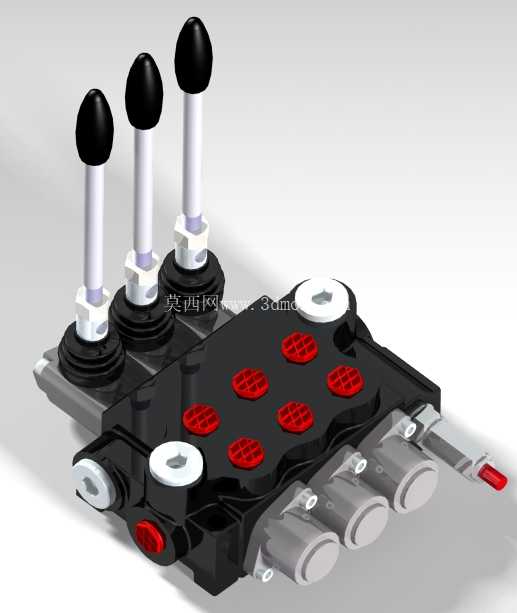

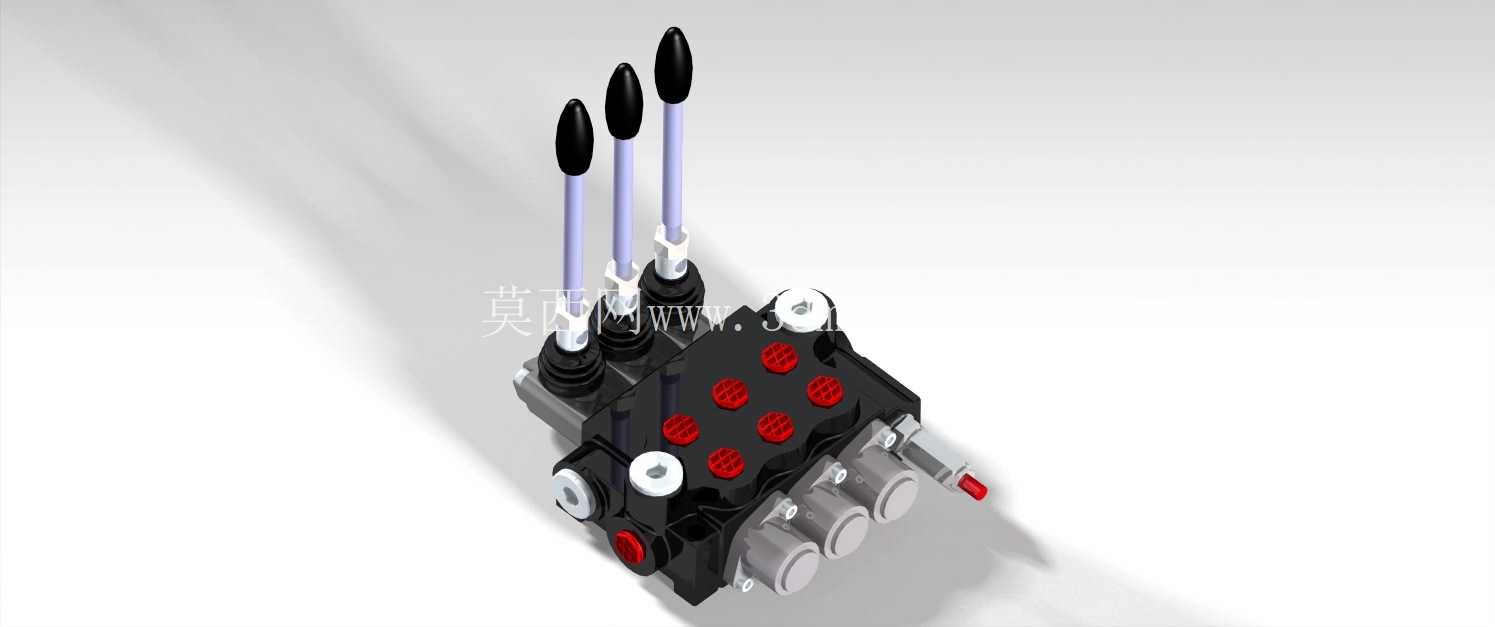

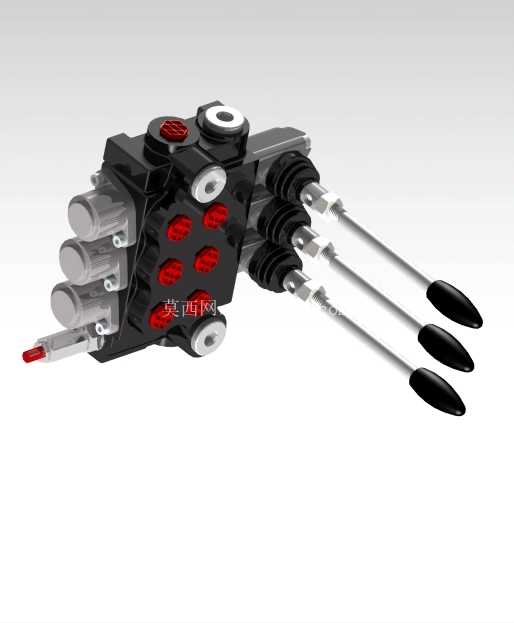

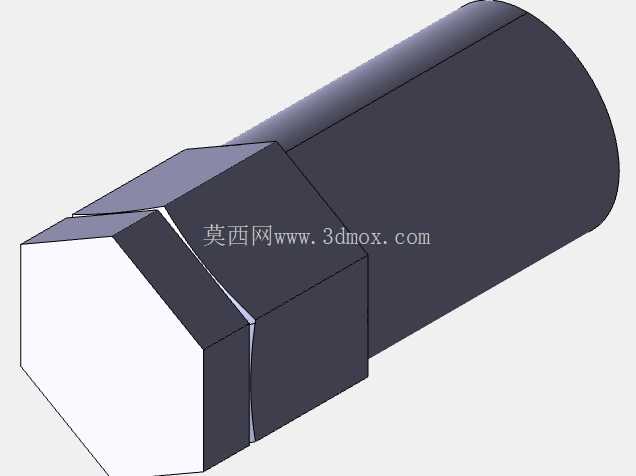

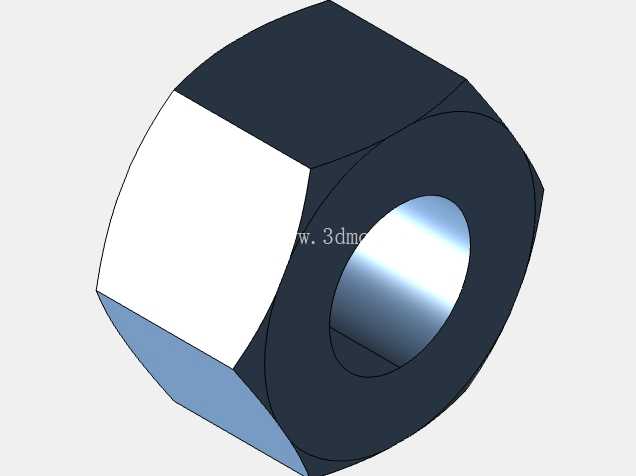

　　阀块表面的红色堵头对应各联的过载补油阀安装位，每联阀都可根据对应执行元件的额定压力单独调整过载开启压力，当外部负载突然增大、回路压力超过设定值时，过载阀自动开启泄油，避免高压冲击损坏液压泵、油缸等核心元件；侧面的油口采用标准螺纹连接形式，可直接与液压油管的接头适配，无需额外加装过渡接头，减少装配工序。安装边界方面，阀块底部设置有两个带安装孔的固定支脚，孔位间距符合通用小型液压设备的安装尺寸规范，可直接通过螺栓固定在设备的车架或阀组安装支架上，安装时需保证操纵杆的活动范围内无其他零部件干涉，扳动全行程时不会与周边结构发生碰撞；阀组的进出油口方向统一朝向侧方，方便油管排布走向，避免油管出现过度弯折导致的通流面积减小问题。

　　设计过程中针对手动操纵的力反馈做了优化，阀芯复位弹簧的刚度经过匹配调校，既保证阀芯在操纵力撤销后能自动回到中位，切断各执行元件的供油、实现执行机构的位置锁定，又不会因为弹簧刚度过大导致操纵力过重，降低长时间操作的劳动强度。阀块外露的金属表面做了发黑防锈处理，能适应户外作业时的潮湿、多粉尘工况，减少锈蚀卡滞的概率；操纵杆的外露金属部分做了镀铬处理，耐磨性能优异，长期扳动也不会出现表面磨损生锈的问题。在实际选型适配时，可根据设备需要控制的执行元件数量选择对应联数的阀组，这款三联结构的阀组可同时控制三组液压执行元件的动作，满足多数小型设备的动作控制需求，比如小型装载机的动臂升降、铲斗翻转、转向动作，或是小型挖掘机的动臂、斗杆、挖斗动作控制，中位时各工作油口与回油道连通，液压泵输出的油液可直接通过中位通道流回油箱，减少系统的空载功率损耗，降低能耗。
