带高平台执行器连接座的二片式内螺纹球阀

现场管路改造里最常见的一类需求，是把手动球阀升级成气动或电动切断，而普通球阀要装执行器，得额外配支架、联轴器，对中麻烦，占空间还容易攒出同轴度误差。这个结构直接把执行器安装座做在阀盖上，也就是行业里说的高平台球阀，平台面按标准连接尺寸开出安装孔，阀杆方头直接露出，执行器落上去对孔、穿螺栓、套方套就能锁紧，省掉中间支架，阀杆和执行器输出轴的对中由加工面本身保证，装配偏差小，后期换执行器也不用拆阀体、不动管路密封。

阀体采用二片式结构，由左右两个阀体夹着中间的阀芯，靠螺纹把合。相比一片式，二片式的流道可以做得更通畅，阀芯球腔的加工空间也更充裕，装配时球芯和密封圈从侧面装入，密封预紧力靠两片阀体的拧紧程度控制，维修时拆开就能换密封圈和球芯，不用整阀报废。两端是G或NPT内螺纹接口，规格1/2寸，对应公称通径DN15，直接拧在同规格的外螺纹管接头上，管路施工时缠生料带或涂密封胶即可，适合给排水、压缩空气、低压油气、弱腐蚀化工介质这类小管径场合，在水处理设备、气动控制柜、液压站旁路、小型反应釜加料管上用得很多。

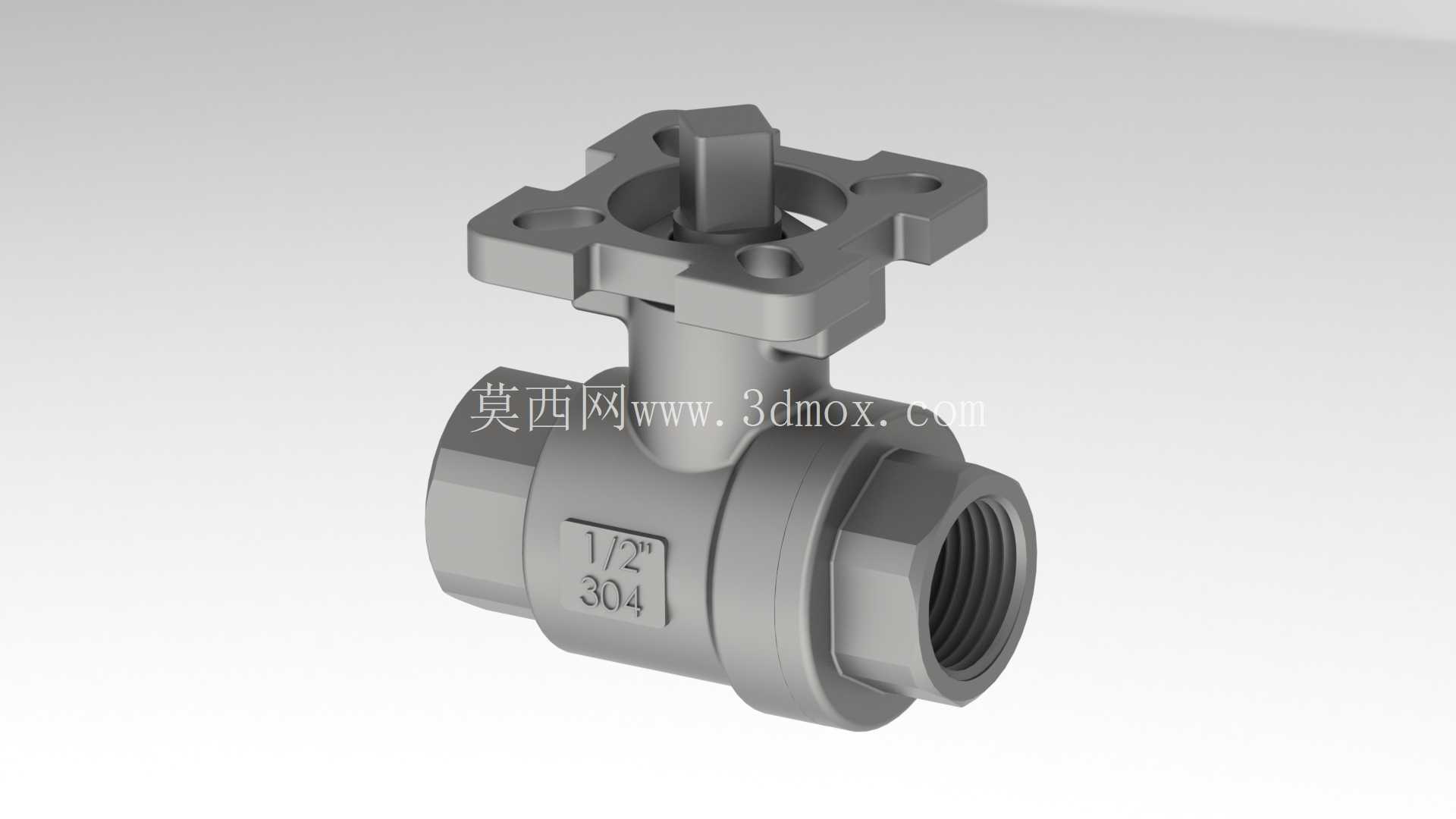

材质上阀体、阀杆、球芯都用304不锈钢，阀体表面做了铸造后的喷砂处理，图中能看到铸件本体的哑光质感，没有额外喷漆。304在水、蒸汽、弱酸弱碱环境里耐蚀性够用，食品、日化、普通化工场景都能覆盖；密封座常用PTFE或增强RPTFE，摩擦系数低，球阀的启闭扭矩本来就小，配上高平台直装执行器后，选执行器扭矩时余量不用放太大，整组执行机构体积紧凑。球芯上打了通孔，手柄或执行器转90度就完成全开全关，全开时流道和管道等径，介质几乎直线通过，流阻接近一段短管，这是球阀相比截止阀、闸板阀最明显的优势，适合要求快速切断、压降小的管路。

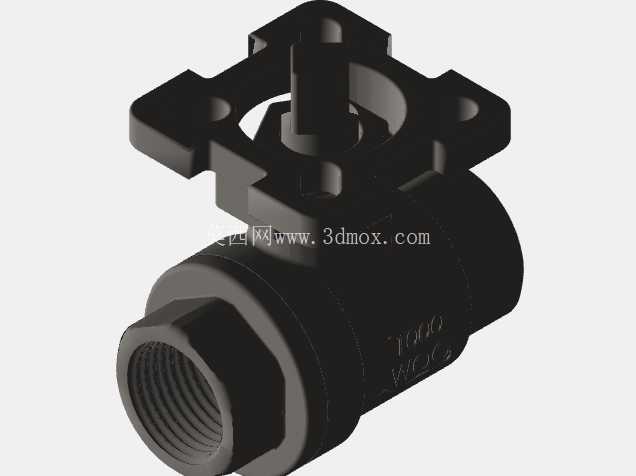

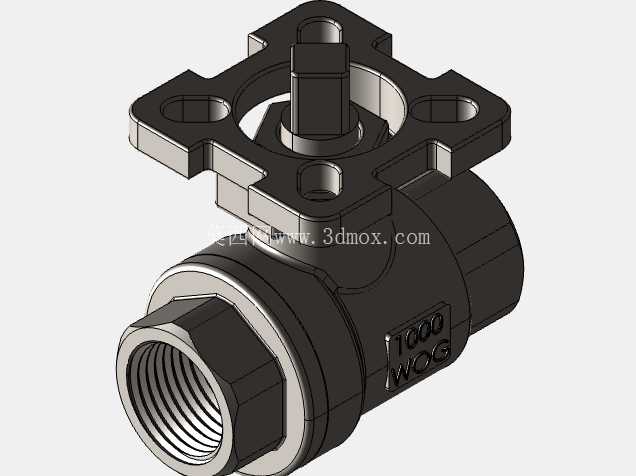

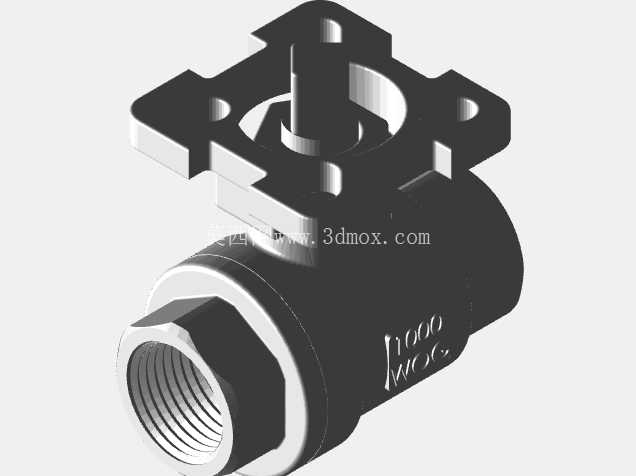

建模时要抓住几个关键结构边界。首先是顶部的高平台：平台是方形带四个安装耳，耳上有通孔，孔位间距、平台到阀杆方头顶端的高度、阀杆方榫的对边尺寸，都要对应执行器的安装标准，比如ISO5211对应的F03/F04规格，这部分尺寸错了执行器就装不上，是这个零件最核心的接口。阀杆从阀盖中心穿出，杆上有防吹出台阶——压力从腔体内往上顶阀杆时，台阶被阀盖内部挡住，阀杆不会在压力下喷出，这是压力阀门的安全结构，建模时不能只画一根光杆插进去。阀杆和阀盖之间有填料密封槽，靠填料压盖或平台本身压紧填料，防止介质从杆处外漏。

其次是阀体两端的内螺纹和六角外形。阀体两端外轮廓做成六角面，和管件的六角一致，安装时用管钳或扳手卡住六角拧螺纹，不能卡在阀体圆筒上硬拧。中间两瓣阀体的结合面有密封垫片槽，装配时垫片放在槽里，螺纹拧紧后两瓣阀体把垫片压实，同时把球芯两侧的密封圈压在球面上，形成中法兰密封和阀座密封。球芯是整球铣出通孔，表面要做抛光处理降低粗糙度，密封圈抱紧球面才能在低压下也封住。

安装边界上，1/2寸这个规格的阀体总长（含两端螺纹拧入后的有效长度）大概在六七十毫米量级，阀体最大外径（六角对边）三十多毫米，顶部高平台以上到阀杆方头的高度决定了执行器装上后的总高，选型时要留够阀门上方的操作和拆装空间，尤其是管路靠墙或贴近设备面板时，高平台加执行器的总高度比普通手动手柄高，布置管路前要把这部分空间算进去。两端螺纹接口的轴线和阀杆轴线垂直，这是两通球阀的基本方位，执行器装在阀杆正上方，气动执行器的气口、电动执行器的接线盒方向要在布管时提前规划，避免装完后接线、插气管被墙或旁边管路挡住。

使用中还要注意，这类软密封球阀适合干净介质，管路里有焊渣、硬颗粒时容易划伤球芯和PTFE阀座，导致内漏，所以上游最好配过滤器；球阀是开关位工作，不建议长期半开节流，高速介质冲蚀密封圈会缩短寿命。高平台结构的另一个好处是，手动改自动时阀杆的密封和支撑已经按执行器驱动的受力设计过，平台面给执行器提供了刚性支撑，阀杆承受执行器扭矩时不会晃动，比后期在普通球阀上绑支架的方案可靠得多，这也是设备厂在自动化切断工位优先选高平台球阀的原因。
