飞机机载电气连接器安装固定支架

在民用及军用航空器的机载航电系统布设环节，不同规格的电气连接器承担着信号传输、电力分配的核心衔接作用，这类连接器往往需要可靠的固定结构来承受飞行过程中的振动、过载以及温度交变带来的应力，避免出现接插件松脱、线路拉扯断裂的故障，直接影响航电系统的运行稳定性。本次涉及的这款支架，正是针对机载舱内多规格电气连接器的集中安装需求设计的承载结构，采用钣金折弯成型工艺加工，整体为一体化弯折结构，减少了拼接焊缝带来的应力集中问题，同时能有效控制整体重量，符合航空零部件轻量化的设计要求。

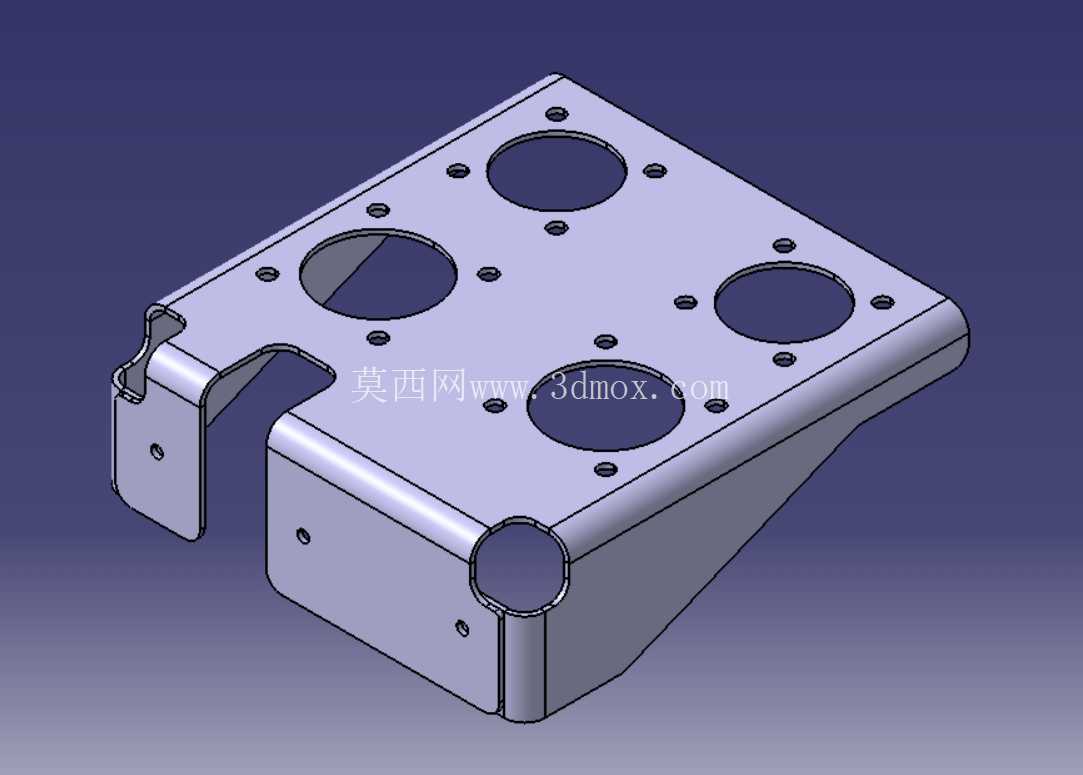

从结构布局来看，支架主体为一块带多组安装孔的平板承载面，平板上开设了四个不同直径的圆形避让孔，对应不同外径的连接器尾部出线端，能够同时适配四种不同规格的圆形航空连接器安装，孔位周边均匀分布的小孔为连接器的固定安装孔，孔位精度按照航空安装标准设计，保证连接器安装后与支架的贴合度，避免出现安装应力。平板一侧向下弯折形成垂直支撑壁，支撑壁下端带有外翻的安装耳片，耳片上开设的固定孔用于将整个支架固定在机身舱内的安装桁条或设备安装架上，支撑壁与平板之间的折弯处做了圆角过渡，避免钣金折弯过程中出现开裂，同时也能减少应力集中，提升结构的抗疲劳强度。支撑壁靠近弯折处还开设了一个侧向的圆形避让孔，用于侧向布置的连接器或线缆走线，避免线缆与支架棱边摩擦造成绝缘层破损。平板的另一侧设计了带缺口的折弯避让结构，能够避开舱内相邻的设备或结构件，保证安装时不会出现干涉，缺口边缘同样做了翻边或圆角处理，防止割伤线缆或安装人员。

设计过程中首先需要梳理待安装的所有连接器的外形尺寸、安装孔位、出线方向，同时确认安装位置周边的机身结构边界、相邻设备的轮廓尺寸，确定支架的整体安装空间边界，平板部分的尺寸需要覆盖所有连接器的安装法兰，保证每个连接器的安装法兰都能完全贴合在支架承载面上，固定孔的位置需要与连接器法兰孔位完全对应，公差控制在合理范围内，避免出现安装错位。折弯部分的高度需要匹配连接器尾部的出线长度，保证线缆弯折半径符合航空布线规范，避免线缆弯折过度造成芯线断裂。安装耳片的位置需要对应机身原有安装点的位置，不需要额外在机身结构上打孔，减少对机身原有结构的改动，符合机载设备改装的设计要求。

实际使用中，这款支架能够将原本分散布置的多个连接器集中固定在同一位置，不仅节省舱内宝贵的安装空间，还能让线缆走线更加规整，方便后期的维护检修，集中式的安装结构也能提升整体的抗振性能，相比分散的单个固定座，整体式支架的固有频率更高，更不容易在飞行振动环境下产生共振，提升连接可靠性。钣金成型的工艺也让这款支架的加工难度更低，生产周期更短，适合小批量的机载设备改装使用，材料选用航空常用的铝合金板材，在保证结构强度的同时尽可能降低重量，表面经过导电氧化处理，既能防腐蚀，也能满足航电系统的电磁屏蔽要求，避免支架对连接器的信号传输造成干扰。
