小型航模飞机机身结构设计方案

在航模研发与航空原理验证场景中，机身作为整架飞行器的核心承载基体，承担着连接机翼、尾翼、动力系统、飞控模块与起落装置的关键作用，其结构合理性直接决定飞行过程中的气动效率、载荷传递效率与整机抗形变能力。本次设计的航模机身，核心面向小型固定翼航模的教学验证与业余飞行场景，适配单发布局的低速固定翼飞行器，可覆盖航模教学演示、航空原理实操验证、休闲飞行等多类使用需求。

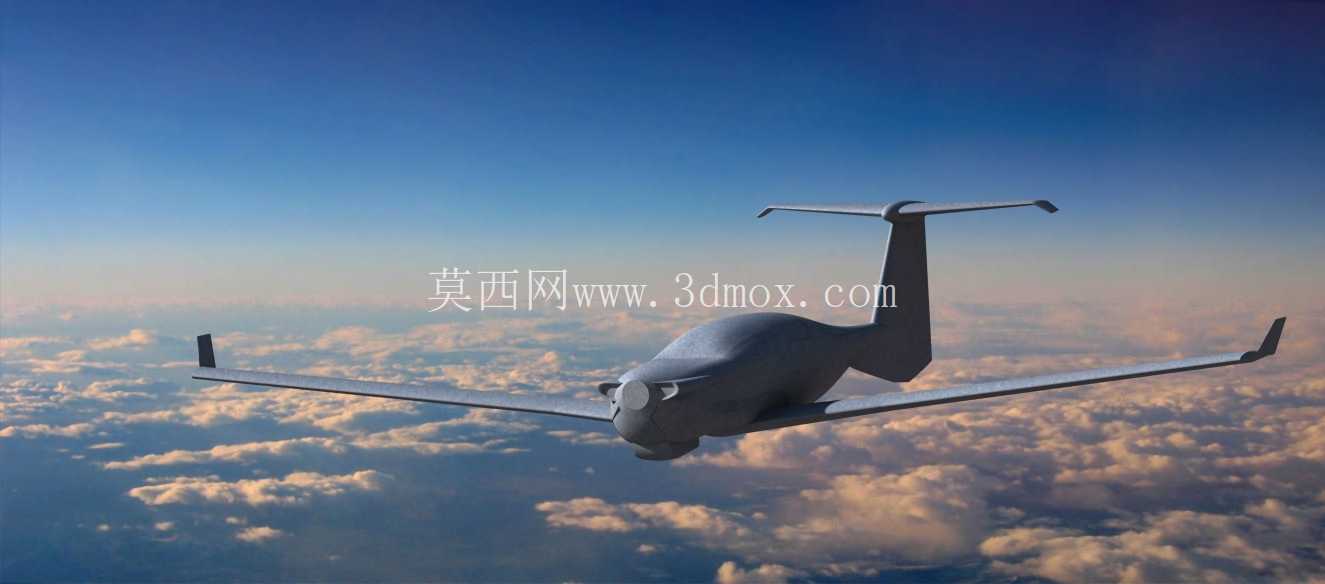

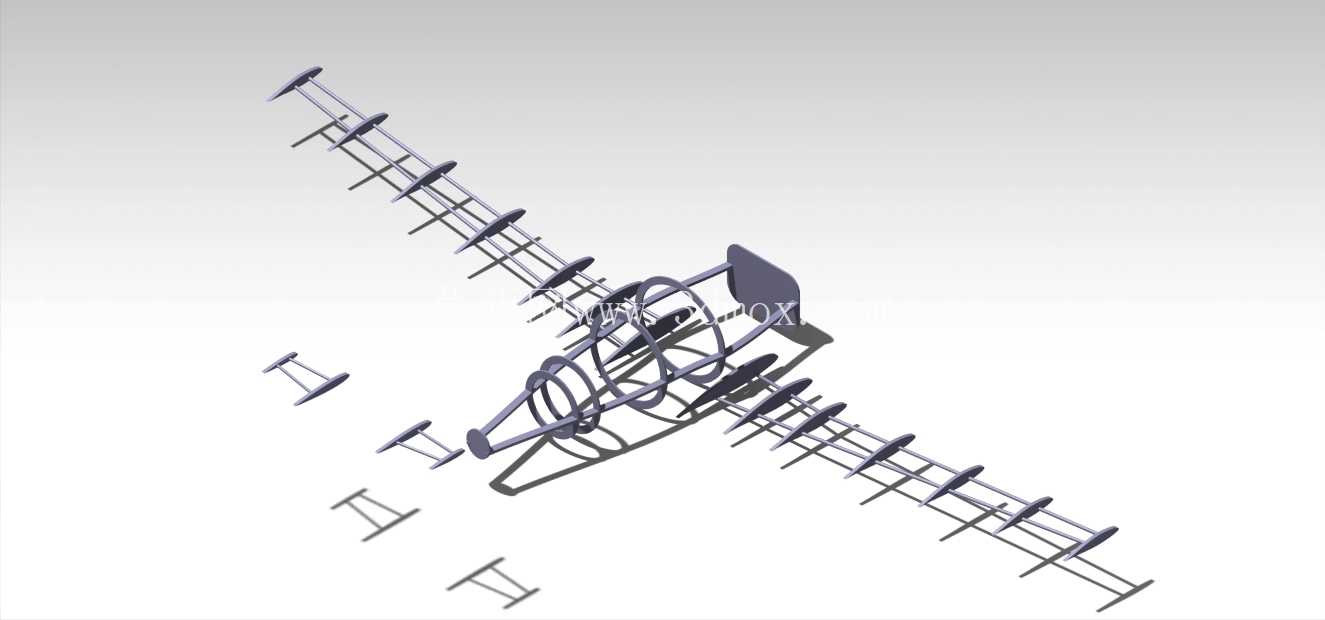

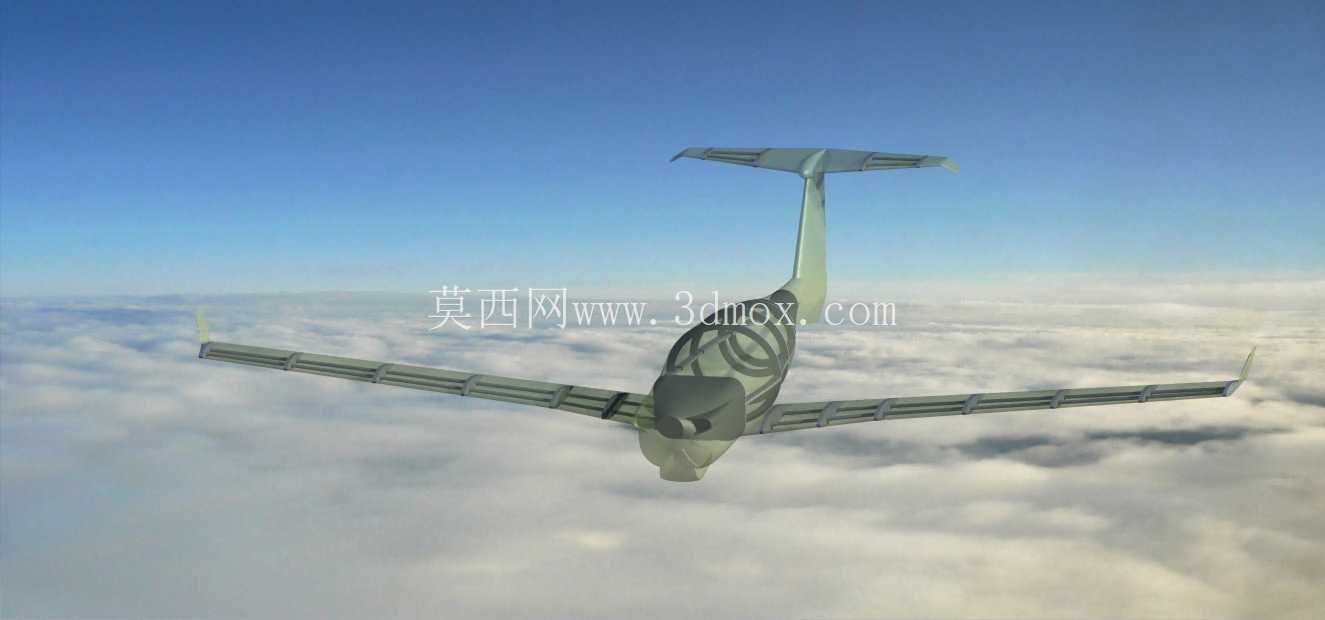

从功能特性来看，该机身采用一体化流线型曲面构型，整体沿纵向对称面做对称设计，机头段做钝头收敛处理，既可以预留足够的动力设备安装空间，又能降低低速飞行状态下的头部压差阻力；中段为等截面过渡的承力舱段，内部设置有分层安装位，可根据实际装机需求布置电池、飞控板、接收机、舵机等核心机载部件，舱段内壁预设的加强筋结构沿纵向布置，可在降低整体重量的前提下提升舱段的抗弯扭性能，避免飞行过程中因机动载荷导致的舱段形变影响机载设备的安装精度。机身后段逐步收敛过渡至尾翼连接位，与垂尾、平尾的连接面做平面贴合设计，预留的安装孔位可适配常规快拆式尾翼组件，方便日常调试与部件更换。

设计过程中优先遵循航空结构设计的等强度原则，在载荷集中的机翼对接位置、起落架安装位置做局部壁厚加厚处理，机翼与机身的对接面采用插接式结构设计，安装边界可适配展长在1.2米至1.8米区间的常规低速固定翼机翼，无需对机身主体做二次切削修改即可完成匹配；动力安装位位于机头前端，安装端面的同轴度公差控制在0.1mm以内，可适配直径28mm至35mm区间的外转子无刷电机，保证动力输出轴与机身纵轴线重合，避免飞行过程中出现动力偏航的问题。机身整体的外形尺寸控制在长度800mm、最大截面宽度120mm、最大截面高度150mm的区间内，整体外轮廓无突兀的直角转折，所有曲面过渡位置均做G2连续处理，保证飞行过程中气流可以沿机身表面顺畅流动，减少附面层分离带来的飞行阻力。

从安装边界的适配性来看，机身底部预留的起落架安装位间距为60mm，可适配常规前三点式起落架的安装固定，安装位内嵌的金属预埋螺母可反复拆装而不会出现塑料件滑牙的问题；机身侧面的检修口采用卡扣式设计，日常调试设备时无需拆解整机即可完成机载设备的参数调整与线路检查。结构设计阶段充分考虑了航模使用过程中的易损特性，机头段做了局部吸能结构设计，在发生轻度擦撞时可通过局部形变吸收冲击能量，减少核心舱段内部设备的损坏概率，同时易损的机头段可单独拆分更换，降低日常使用的维护成本。

在气动布局匹配上，该机身的纵向焦点位置经过反复校核，当搭配对应展弦比的机翼时，整机重心可落在机翼平均气动弦长的30%至35%区间内，符合低速固定翼航模的静稳定设计要求，无需额外增加配重即可满足飞行的稳定性需求。机身表面的曲面造型经过多轮气动优化，在低速飞行状态下（飞行速度20m/s至40m/s区间），机身自身的阻力系数可控制在合理范围内，能够有效提升整机的升阻比，延长航模的续航时间。针对航模制作过程中常见的组装精度问题，机身所有对接位置均设计有定位止口，组装过程中无需额外做定位校准即可保证各部件的相对位置精度，降低普通爱好者的组装门槛，同时也能保证批量制作过程中的产品一致性。
