基于Arduino控制的激光切割设备结构设计

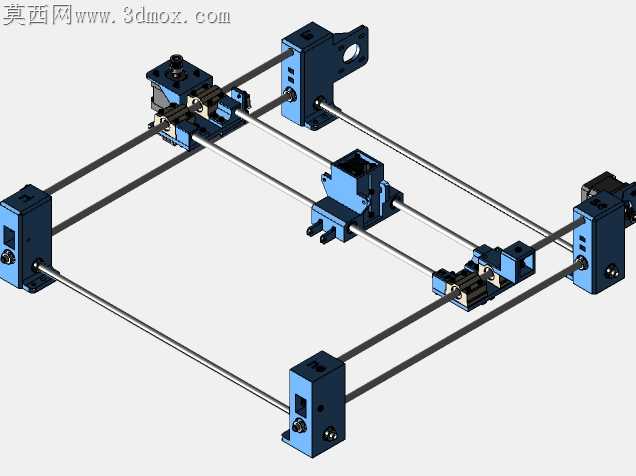

本作品为桌面级激光加工设备的三维结构设计，整体采用开放式框架布局，核心运动结构依托多根平行布置的光滑光轴作为传动导向基准，搭配多组模块化的蓝色功能安装座实现X、Y双轴的独立运动控制，整体工作区尺寸设定为450×450mm，可满足中小型板材的激光加工需求。建模过程中对各功能模块进行了独立的零件拆分与装配约束设置，每一处安装座都预留了标准紧固件的装配孔位，光轴与安装座的配合位置做了精准的同轴度约束，保证虚拟装配状态下各运动部件无干涉、运动路径顺滑无卡顿。材质渲染阶段，对光轴类导向部件赋予了哑光金属材质，还原镀铬光轴的真实质感；对功能安装座赋予了工程塑料的哑光蓝色材质，区分结构件与功能件的视觉差异；对激光模组、驱动元件等核心功能部件做了细节分色处理，通过不同材质的视觉区分清晰展现设备的结构层次。设计思路上采用模块化拆分理念，将X轴传动组件、Y轴传动组件、激光头安装组件、端部固定座组件分别独立设计，既降低了整体装配的复杂度，也方便后续使用者根据自身需求更换不同功率的激光模组、调整传动部件的张紧度。设备控制端基于Arduino Uno与Grbl固件进行适配设计，结构上预留了控制板、驱动模块的安装空间，所有走线位置都在建模阶段做了避让规划，避免运动过程中出现线缆剐蹭的问题。整体结构兼顾了加工稳定性与组装便捷性，光轴导向的结构形式成本低廉、装配难度低，适合桌面级小型加工设备的DIY制作与功能验证，各部件的连接位置都做了圆角过渡处理，避免尖锐棱角带来的装配安全隐患，激光头安装座预留了上下调节的行程空间，可根据不同加工材料的厚度调整激光焦距，保证加工效果的稳定性。
