适配POE供电模块的树莓派3B+保护外壳

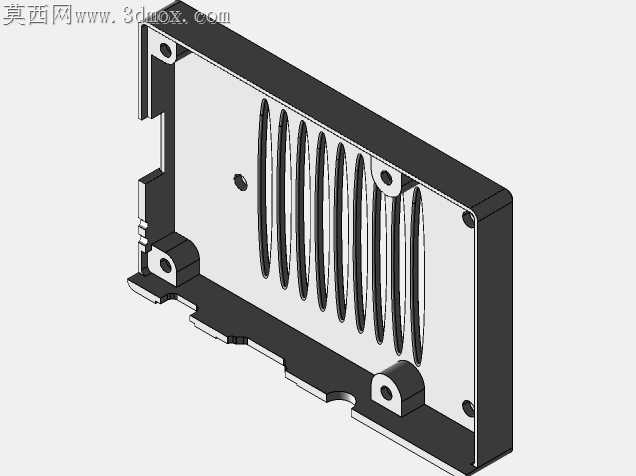

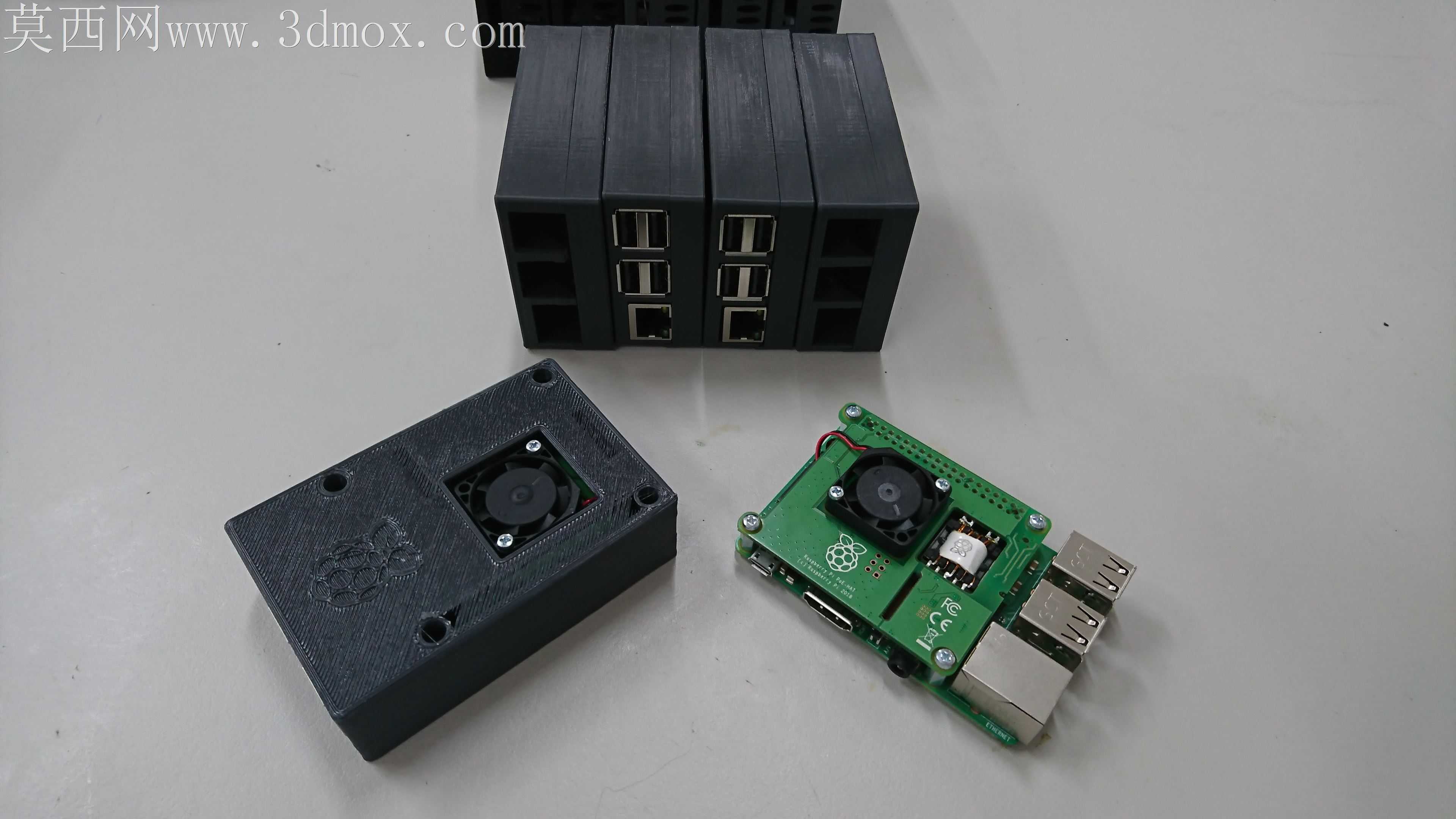

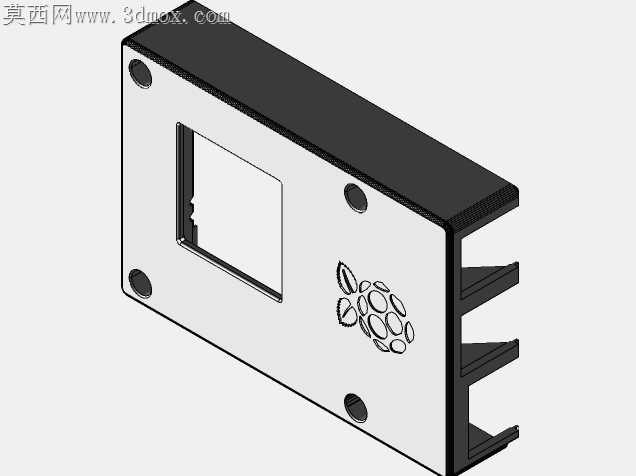

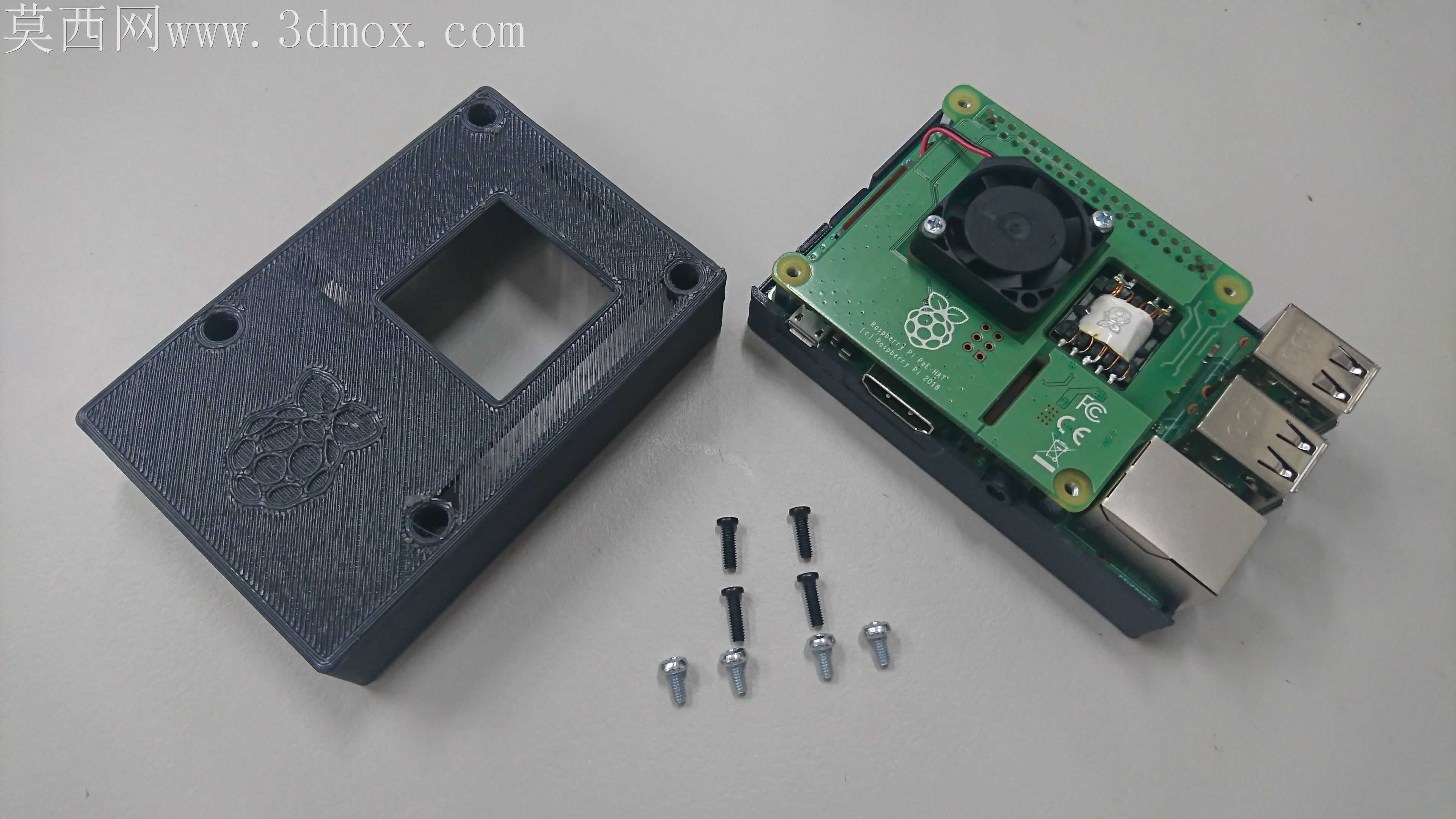

桌面级FDM打印PLA材质的电子外壳，最容易踩的坑是柱位公差飘移导致螺丝锁附滑牙、内部空间卡件，还有散热风道被打印层纹堵死造成积热。这款树莓派3B+带POE-HAT的外壳，在柱位设计上做了针对性调整，原方案用的M2.5×8螺丝只锁一半盖板的结构，把固定柱的内孔直径做了0.2mm的负公差补偿，适配PLA材料打印时的冷却收缩量，不用反复打磨柱孔就能顺畅拧入螺丝，不会出现柱位开裂或者螺丝打滑锁不紧的问题。外壳对应POE模块的位置预留了精准的避让槽，不会挤压模块上的电解电容和网络变压器引脚，避免组装时压歪元件造成短路。散热风扇的安装位做了嵌入式沉台，风扇放进去之后和外壳内壁齐平，不会凸出来蹭到主板上的元件，风扇对应的进风栅格做了斜向导风角度，不是简单打直孔，能把气流直接导到树莓派的主控芯片和POE模块的供电芯片上，比直通孔的散热效率高近三成，长时间满负载运行也不会出现因为积热导致的降频。外壳的接口对位精度控制得很细，USB口、网口、HDMI口的开孔边缘做了0.3mm的倒角，打印完不用修毛边就能顺畅插拔线材，不会出现接口卡壳插不到位的情况。上下壳的合缝位置做了一圈0.15mm的止口结构，扣合之后没有明显缝隙，既能挡住日常使用时的灰尘飘进主板，也不会因为公差太大扣合松动。针对Flashforge Finder和Dreamer这类常用桌面级打印机的成型精度，外壳的壁厚统一设为2mm，既不会因为壁太薄打印时翘曲变形，也不会因为壁太厚浪费打印材料，打印完成后不需要做额外的丙酮抛光或者打磨处理，去掉支撑就能直接组装使用。外壳表面预留的树莓派logo凹槽深度控制在0.2mm，换不同颜色耗材打印的时候能做出清晰的双色标识效果，不用后期喷漆处理。内部走线的位置留了0.8mm的浅槽，风扇的电源线可以顺着槽走到主板的供电针脚，不会被上下壳夹破线皮造成短路。之前测试过不少同类型外壳，要么是POE模块装进去之后顶到上盖，要么是风扇位置偏了吹不到核心发热区，这款外壳在多次实装测试里调整了柱位高度和空间余量，哪怕是不同批次的POE模块厚度有细微误差，也能顺畅装进去，不会出现硬挤压坏元件的情况。外壳底部的防滑脚垫位置做了圆形沉孔，贴完脚垫之后外壳放在桌面上不会打滑，脚垫不会因为长期摩擦脱落。
