可移动CNC与3D打印机设备收纳橱柜

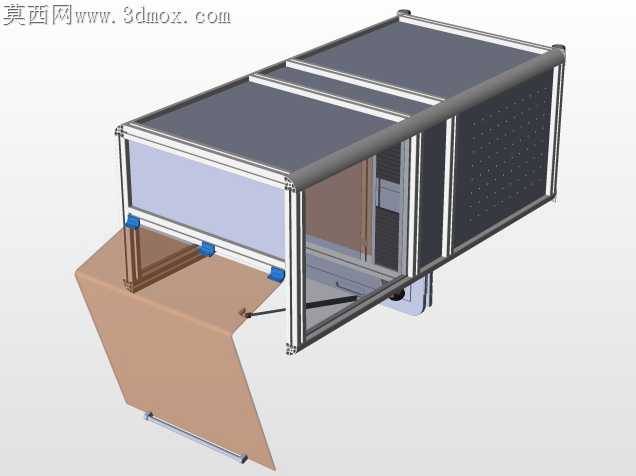

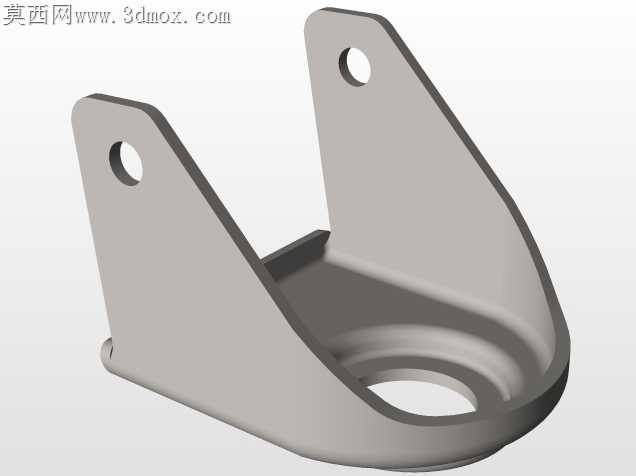

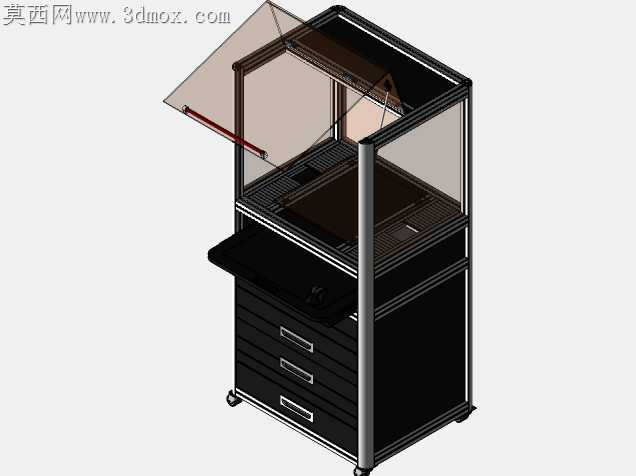

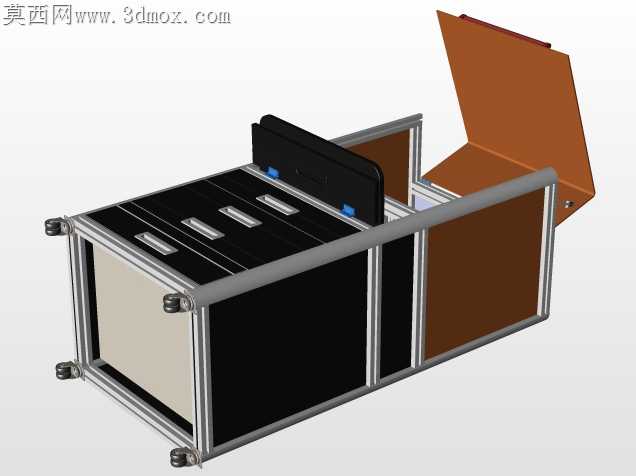

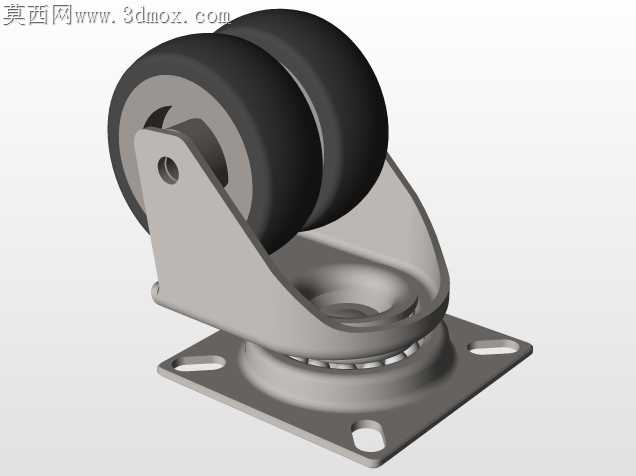

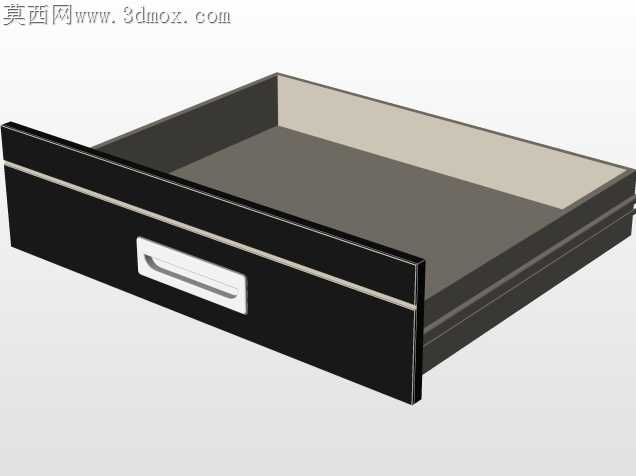

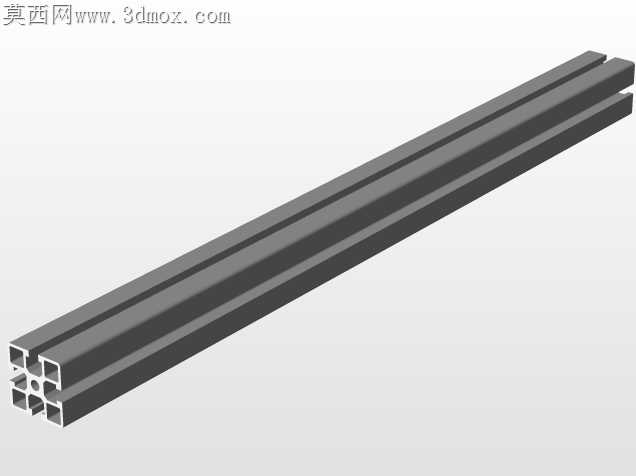

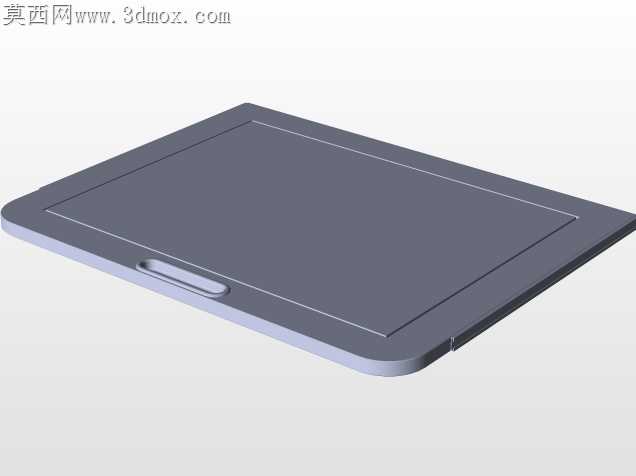

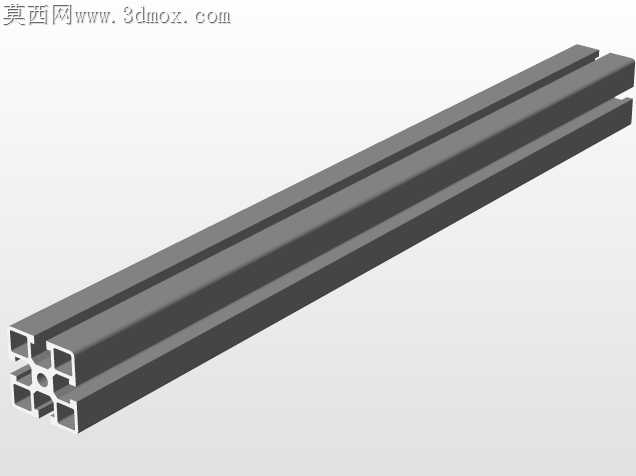

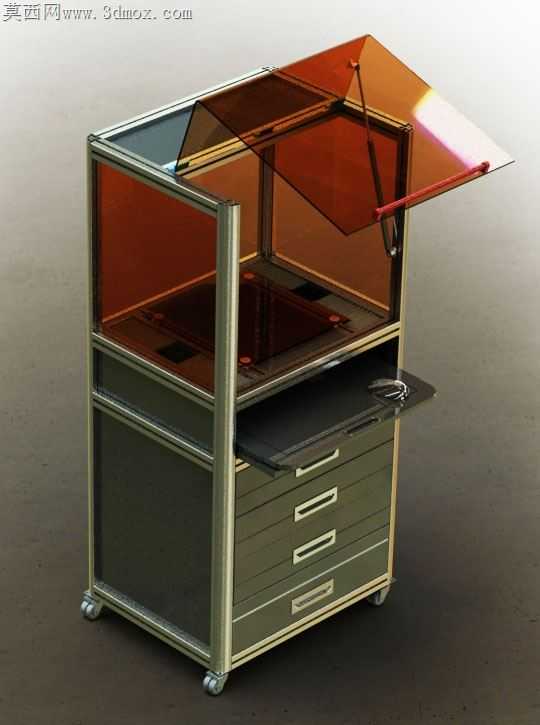

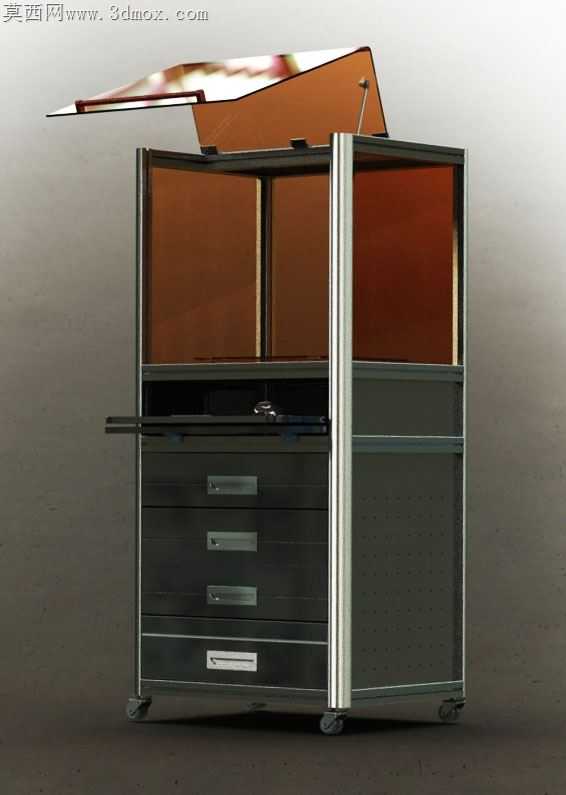

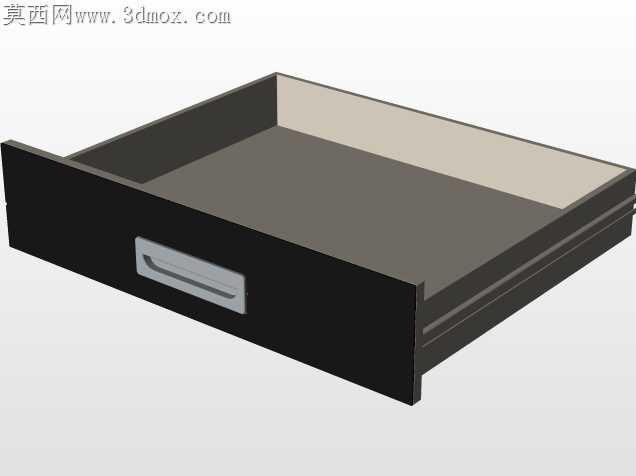

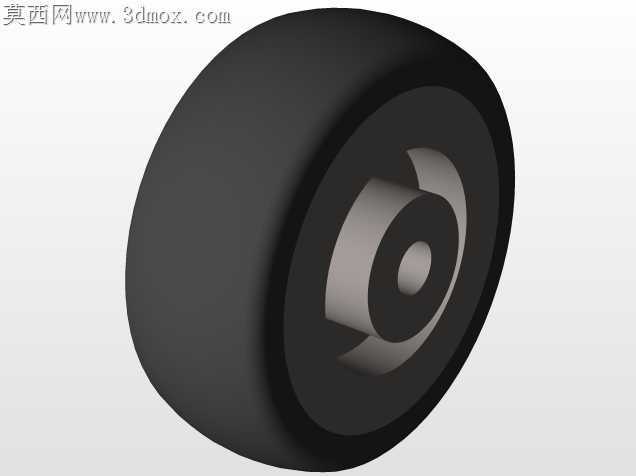

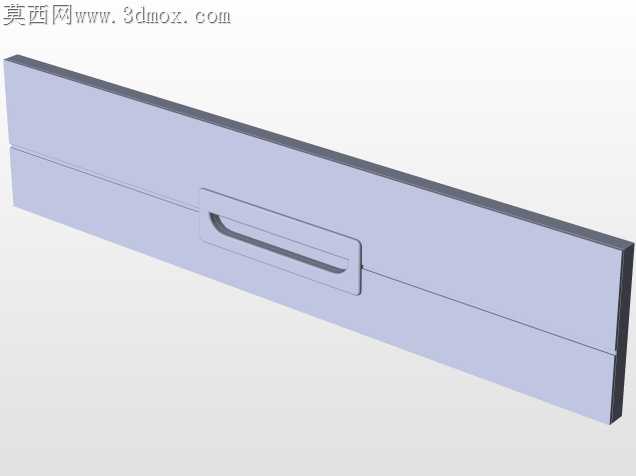

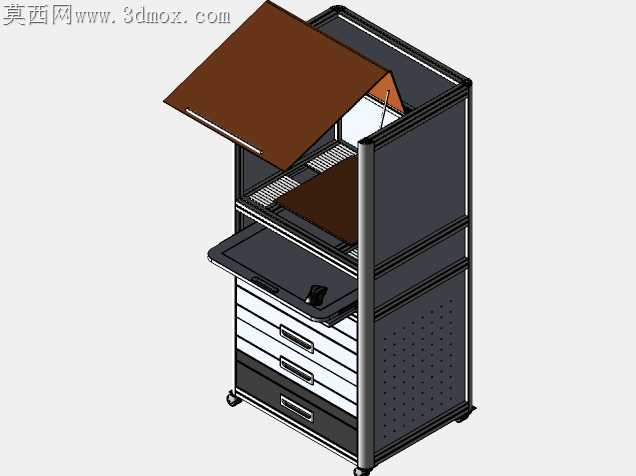

本作品为面向CNC加工设备与桌面级3D打印机设计的专用收纳操作橱柜，整体采用工业铝型材搭建主体框架，兼顾结构强度与组装便捷性，适配车间、工作室等多场景的设备安置需求。建模阶段通过参数化设计完成各部件的尺寸匹配，先搭建铝型材框架的基准骨架，精准预留设备安装位、抽屉滑轨安装位以及脚轮固定点位，确保各部件装配间隙控制在合理公差范围内，避免出现装配干涉问题。上层设备安置区采用半包围防护结构，正面与侧面配置半透明茶色防护挡板，可有效阻挡设备运行过程中产生的切屑飞溅、强光直射，同时保留清晰的观察视野，上翻式防护门搭配气撑杆结构，可实现开合过程的平稳支撑，开启后不会占用过多操作空间，方便设备的取放与日常调试。中部设置抽拉式操作托板，可临时放置操作工具、待加工工件或调试用电脑，抽拉行程经过合理测算，拉出后承重稳定，收回后可完全隐藏不占用外部空间。下层配置多组分层抽屉，可分类收纳加工刀具、打印耗材、维修工具、备用配件等物品，抽屉采用静音滑轨设计，抽拉顺畅无卡顿，不同抽屉的高度经过差异化设计，可适配不同尺寸的物品存放需求。底部配置四个万向脚轮，其中两个带刹车锁定结构，既可以方便整体柜体的移动转运，调整设备摆放位置，锁定后也可保证柜体在设备运行时的稳定性，不会出现滑移晃动。渲染阶段针对不同部件赋予对应材质，铝型材框架采用金属磨砂质感材质，还原工业铝型材的表面氧化处理效果，防护挡板赋予半透明茶色亚克力材质，调整透光率与反射参数，还原真实挡板的光线折射效果，抽屉面板采用哑光金属烤漆材质，脚轮采用橡胶与金属结合的材质表现，操作托板赋予防滑磨砂台面材质，通过场景布光突出柜体的结构层次与材质质感，整体渲染效果真实还原产品的实际使用状态。设计过程中充分考虑设备使用的实际需求，将设备防护、操作辅助、工具收纳、移动转运等功能整合到同一柜体上，结构布局紧凑合理，各功能区划分清晰，既可以为CNC、3D打印这类精密加工设备提供稳定的安置平台，也能有效规整工作区域的工具与物料，提升作业空间的整洁度与操作便利性。
