水上浮筒式固定翼无人飞行器结构设计

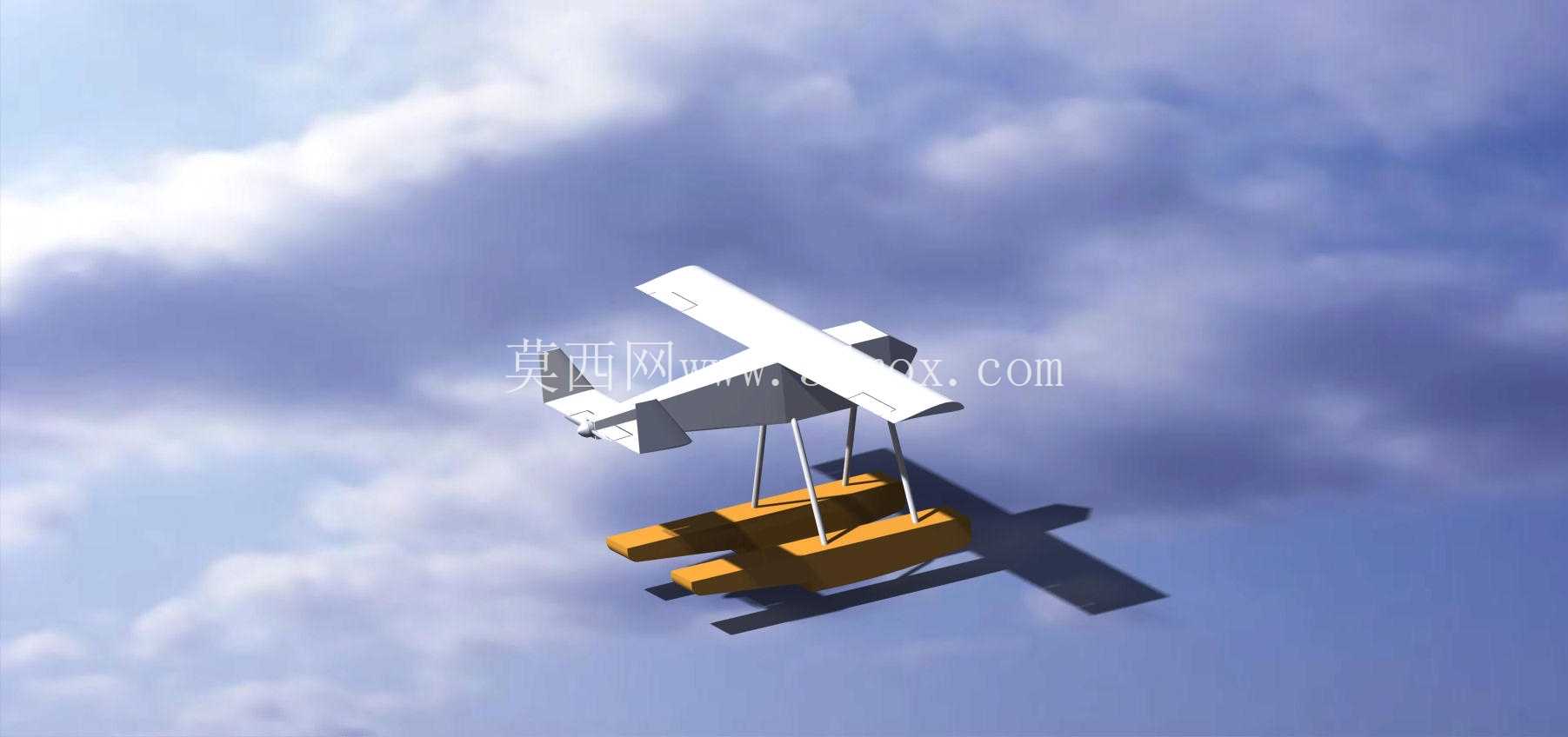

　　浮筒部分采用双体对称布局，两个浮筒通过四根垂直支撑立柱与机身、机翼下部的承力框架连接，支撑立柱的安装位置经过重心配平计算，恰好落在整机重心纵向投影的前后区间内，保证水面漂浮时机身保持水平姿态，不会出现机头栽水或者机尾下沉的问题。浮筒自身的线型参考了小型水上飞机的滑行面设计，底部带有断阶结构，在水面加速滑行时，断阶位置可以引入空气形成气垫层，降低滑行阻力，帮助飞行器在更短的滑行距离内达到离水速度，同时浮筒首尾做了上翘处理，避免滑行过程中出现浪涌埋首的情况。动力系统采用前置拉进式螺旋桨布局，螺旋桨安装位置距离水面的安全高度经过测算，即使在浮筒完全吃水的静止状态下，桨叶最低点距离水面仍有足够的安全间隙，不会出现打水损坏桨叶的问题。这款带浮筒结构的固定翼无人飞行器，核心适配内陆湖泊、近岸浅海、水库库区等无平整硬质跑道的作业场景，可在浪高不超过0.3米的平缓水面完成自主起降，无需额外搭建起降场地配套设施，相比常规陆基固定翼无人机，大幅降低了野外作业的场地准入门槛。从结构设计逻辑来看，整机采用上单翼布局，机翼布置在机身顶部，一方面可以避免水面起降时飞溅的水花直接冲击机翼前缘与翼面舵机，另一方面抬高的机翼位置能减少水面水汽对机翼蒙皮粘接面的长期侵蚀，延长户外高湿环境下的结构使用寿命。

　　整机的结构连接点都做了密封防水处理，机身下部的设备舱、舵机走线孔位都设置了密封胶圈，浮筒采用中空密封结构，即使单个浮筒出现局部破损，仍能保留足够浮力支撑整机漂浮，不会出现快速沉没的情况。从实际作业用途来看，这款飞行器可搭载轻量化可见光或红外载荷，完成近海水文监测、库区巡查、内河航道巡检、水上搜救辅助、农林区域病虫害航测等任务，相比多旋翼无人机，固定翼布局的巡航效率更高，作业半径更大，单次起降的覆盖范围是同量级多旋翼无人机的8-10倍，而浮筒结构的加入，让它不需要依赖跑道，在水域周边就能完成起降作业，适配更多野外无配套设施的作业场景。

　　设计过程中，浮筒与机身的连接结构做了刚度优化，支撑立柱采用轻量化铝合金材质，在保证连接强度的前提下尽可能降低结构重量，避免浮筒结构带来过多的重量损失影响续航表现。机翼采用常规平凸翼型，低速状态下升力系数充足，适配水面低速起降的需求，副翼、升降舵的舵面偏转角度经过调整，在水面滑行阶段能提供足够的横向稳定性，应对水面侧风带来的姿态偏移。整机的重心位置设置在机翼平均气动弦长的30%位置，兼顾巡航阶段的纵向稳定性与水面漂浮时的姿态平衡，不需要额外增加配重块来调整漂浮姿态，进一步控制了整机的结构重量。

　　浮筒的外形尺寸经过匹配计算，单个浮筒的排水量约为整机起飞重量的1.8倍，保证在满载载荷、燃油（电池）满配的状态下，浮筒吃水线仍在安全位置，不会出现水面漫入浮筒顶部的情况。安装边界方面，浮筒支撑立柱与机身的连接孔位采用标准化设计，可适配同量级的常规固定翼无人机机身改装，不需要对原有机身主承力结构做大规模改动，仅需在机身下部对应位置加装连接支座即可完成浮筒组件的加装，改装成本较低。在结构细节处理上，浮筒表面做了光滑流线处理，降低飞行过程中的空气阻力，浮筒尾部设置了小型水舵，在水面滑行阶段可配合方向舵控制滑行方向，提升水面低速滑行时的方向操控性，避免侧风或者水流影响导致滑行方向偏移。整机的所有外露金属件都做了阳极氧化防腐处理，适配高湿、高盐雾的水上作业环境，减少长期使用过程中的结构腐蚀问题。
