工业设备防护用注塑塑料盖结构设计

这款塑料防护盖的设计，最初是针对工业现场零散的机械防护、电子模块封装需求做的定向开发，日常在车间里做设备改造、小批量电控单元集成的时候，经常会遇到外露的接线端、小型传动模块、嵌入式控制板需要做防尘防磕碰封装，市面上的通用接线盒要么尺寸冗余太多挤占安装空间，要么壁厚偏薄受外力容易开裂，才针对性做了这款适配性更强的注塑盖结构。

从实际使用场景来看，它可以覆盖三类常见的工业需求：一是小型工业设备的端部防护，比如输送线侧边的传感模块安装座、小型气动元件的外露端封装，能阻挡车间里的切削液飞溅、金属粉尘堆积，避免元器件短路或者活动部件卡滞；二是汽车改装、非道路机械加装电控单元时的外壳防护，替代部分定制金属壳体，降低小批量试制的成本；三是小型电子设备的原型外壳，做功能验证阶段不需要开模做金属壳体，直接用同结构的注塑件就能完成装配测试，缩短试制周期。

设计阶段最先敲定的是壁厚参数，整体均匀控制在2mm左右，所有转角位置都做了R1以上的圆角过渡，避免注塑过程中出现应力集中导致的翘曲、缺胶问题，也能减少使用过程中受外力冲击时的开裂风险。考虑到这类防护盖经常需要在狭窄的设备间隙里安装，特意在壳体的三个轴向都设计了1mm厚度的加强筋，筋位从安装凸台一直延伸到壳体边缘，既不会额外增加太多壁厚导致注塑缩痕，又能把整体刚性提升40%以上，日常拆装或者受轻微磕碰的时候不会出现壳体变形，能保证内部安装的元器件位置不偏移。

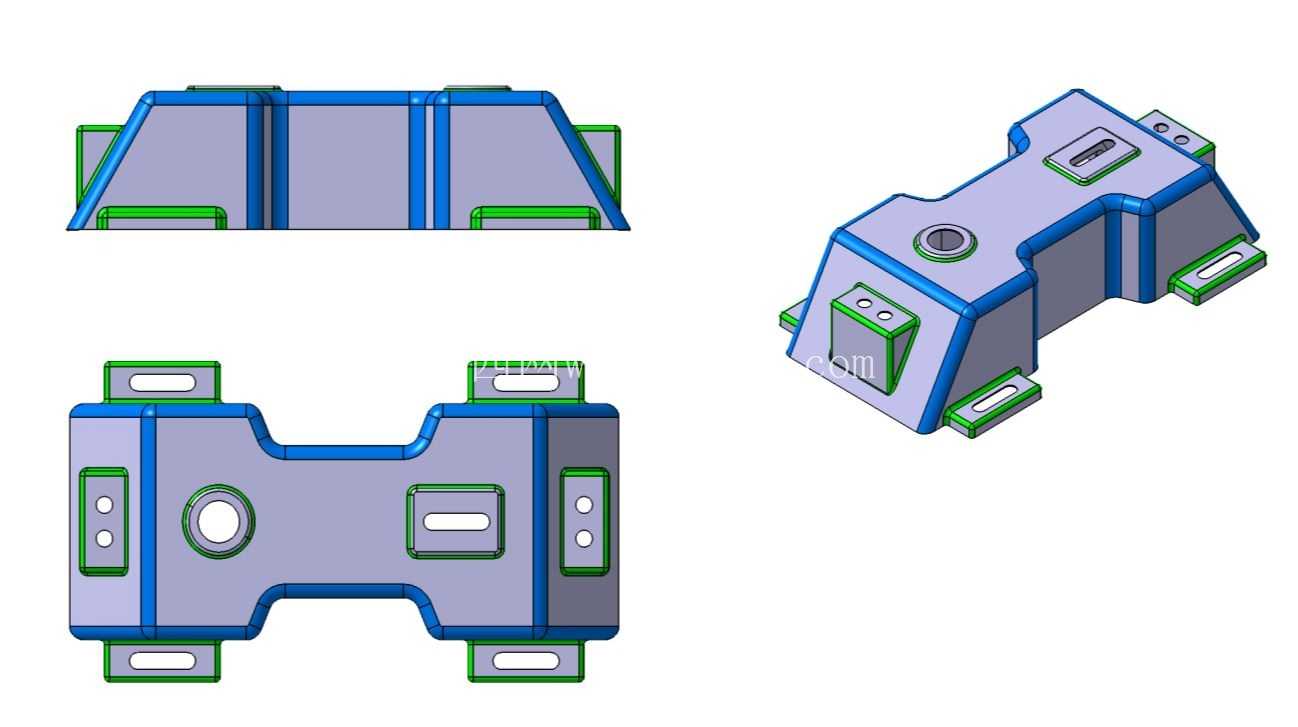

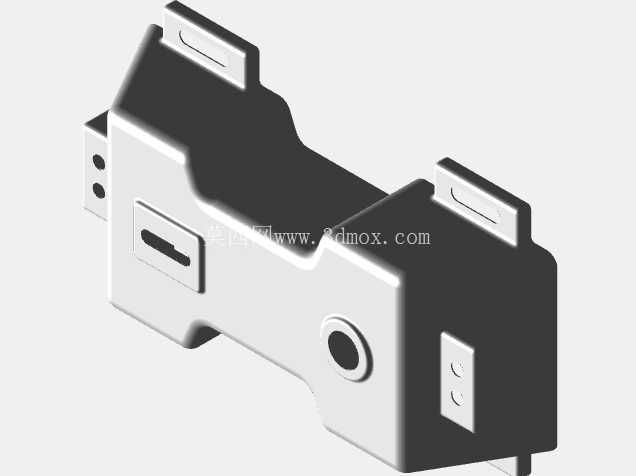

安装边界的设计是这款结构的核心，壳体四个延伸出来的安装耳上都做了沉头孔，适配M4的自攻螺丝或者标准螺栓，安装耳的底面做了0.2mm的凹面，贴装的时候可以容纳少量的密封胶或者减震泡棉，不需要额外加工密封槽就能达到IP54左右的防护等级。壳体侧面预留的不同规格开孔，分别对应电源接线、信号接口、调节旋钮的安装位置，每个开孔周边都做了一圈0.5mm高的凸台，安装接口件的时候可以贴合密封圈，避免液体从开孔位置渗入壳体内部。顶面预留的方形槽是用来粘贴设备铭牌或者状态指示灯导光条的，槽深0.3mm，粘贴标识的时候不会因为摩擦导致标识脱落，也不会额外突出壳体表面影响安装。

做结构建模的时候特意规避了注塑生产的常见缺陷，所有的筋位厚度都控制在主体壁厚的60%，避免筋位背面出现缩痕影响外观；壳体的脱模斜度统一做了1.5度，内外壁的斜度保持一致，开模的时候不会出现粘模或者拉伤的问题；所有的孔位都做了碰穿位的圆角处理，减少模具镶件的磨损，延长模具的使用寿命。材料选型上适配常用的ABS或者PP+GF材料，两种材料的收缩率差异在建模的时候已经做了预留，换材料生产的时候只需要微调注塑参数就能达到尺寸要求，不需要修改模具结构。

实际装配的时候，这款壳体的内部空间可以容纳最大尺寸120mm*60mm*40mm的电控模块或者小型机械部件，内部预留的两个定位柱可以直接卡装PCB板，不需要额外做固定支架，能减少装配的零件数量。安装耳的中心距在两个方向分别是160mm和80mm，和市面上常见的小型安装支架、铝型材端面的孔位是匹配的，不需要额外打孔就能直接固定在欧标2020或者3030铝型材的端面上，适配性很强。壳体的合模面做在侧面的中线位置，飞边清理的时候不会影响安装面和外观面的平整度，后续做表面喷涂、丝印标识的时候也不需要额外打磨合模线，能减少后处理的工作量。

针对工业现场可能遇到的温度变化，整个壳体的结构没有做大面积的平面设计，所有的大平面都做了0.5mm的微弧处理，避免温度变化的时候出现平面凹陷或者鼓包的变形问题，即使在-20℃到60℃的车间环境里长期使用，壳体的变形量也能控制在0.2mm以内，不会影响安装精度和密封性能。
