电子设备内置塑料支撑框架结构设计

项目分类:注塑模图纸 发布时间:2026-06-13 ID:1182850
  • 电子设备内置塑料支撑框架结构设计

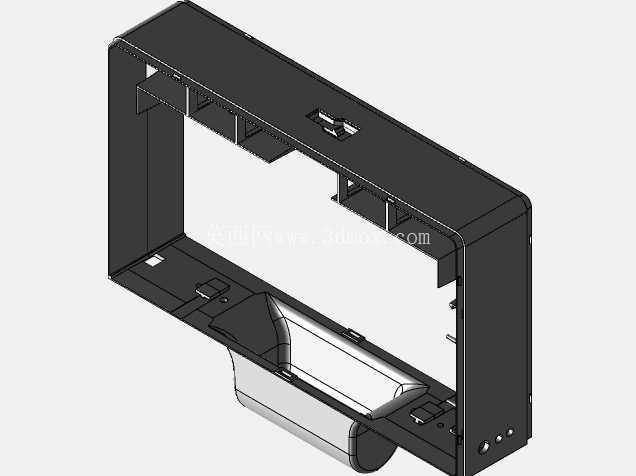

  这款塑料支撑框架多用于桌面级小型电子外设的内部承载场景,常见于热敏打印设备、小型桌面显示终端、嵌入式工控操作面板这类产品的内部,作为核心承载骨架衔接外部壳体与内部功能模块,避免内部电路板、功能组件直接受外力挤压出现移位或引脚脱焊问题。从结构设计逻辑来看,框架整体采用框型开放式布局,中间预留大尺寸镂空区域,一方面是为内部功能组件的走线、散热预留充足空间,减少塑料材料的使用量控制单件重量,另一方面也能降低注塑成型过程中的缩痕风险,保证大平面区域的成型平整度,避免框架翘曲导致后续装配出现间隙不均的问题。

  框架侧边设置有多处带导向斜角的卡扣结构,装配时无需额外螺丝即可快速与外部壳体卡合固定,卡扣根部做了圆弧过渡处理,避免反复拆装时出现应力断裂,卡扣的卡合量控制在0.8mm,既保证卡合后的连接强度,又不会因为卡接过紧导致拆卸时损坏壳体漆面。框架底部设置有三处定位柱,对应内部电路板的安装孔位,定位柱顶端做了C角导向,电路板装配时可快速对准位置,定位柱高度与电路板安装后的预留间隙匹配,保证电路板底部与框架之间留有2mm的散热间隙,避免元器件工作时的热量直接传导到框架上导致局部热变形。框架一侧的内凹区域是专门为功能模块预留的安装位,该区域设置有两条平行的导向筋,功能模块可顺着导向筋滑入到位,末端设置有限位挡块,模块滑入到位后刚好被挡块卡住,不会出现前后窜动的问题,导向筋的高度为1.5mm,与模块侧边的导向槽间隙控制在0.1mm,既保证滑动顺畅无卡滞,又不会因为间隙过大导致模块安装后出现晃动。框架的壁厚整体均匀控制在2mm,所有转角位置都做了R1.5的圆角过渡,避免注塑时出现应力集中,同时减少外力冲击时的开裂风险。

  在安装边界方面,框架整体的外轮廓尺寸适配常规160mm宽度的桌面设备壳体,安装孔位的中心距与市面通用的小型功能模块安装尺寸兼容,不需要额外修改模具即可适配多款同规格的内部组件,框架边缘与外部壳体的配合间隙控制在0.2mm,装配后不会出现明显的断差,保证设备外观的整体性。框架顶部设置的小型弹性卡扣是为了固定内部排线,排线布设完成后可将卡扣压合,避免排线在设备运输或使用过程中移位碰到运动部件造成磨损短路,卡扣的开合角度设计为30度,方便后期维修时翻开调整排线位置,不会因为反复开合出现断裂。

  框架底部的三个小圆孔是散热通孔,对应内部发热元器件的位置,可辅助形成空气对流,降低设备内部的积热问题,孔位边缘做了倒角处理,避免组装时毛刺刮伤排线绝缘层。从实际使用场景出发,这类塑料框架不需要承受过大的结构载荷,核心要求是尺寸稳定性好,装配公差控制精准,能够在-10℃到60℃的工作环境下保持结构形变量在0.3mm以内,不会因为温度变化导致卡扣松脱或者定位柱偏移,影响内部组件的正常工作。设计过程中特意在框架受力较大的卡扣根部、定位柱周边增加了局部加强筋,加强筋厚度控制在1.2mm,既提升了局部结构强度,又不会因为筋位过厚导致表面出现缩痕,影响框架的外观质量。
