带吊装结构的PE/AS塑料注塑成型模具

这套模具主要面向PE、AS类通用塑料的注塑成型工序，适配中小规格带弧形提手结构的日用塑料件生产，在日用品注塑加工车间、小型塑料件量产产线中可直接配套卧式注塑机使用，无需额外改装模架连接位。从实际生产场景来看，这类模具常被用于生产便携收纳盒提手、小型工具箱配套把手类塑料件，成型后的塑件表面无明显熔接痕，弧形提手部位的弧度一致性可控制在±0.1mm范围内，能满足后续装配的同轴度要求，避免出现提手安装后卡滞、转动不畅的问题。

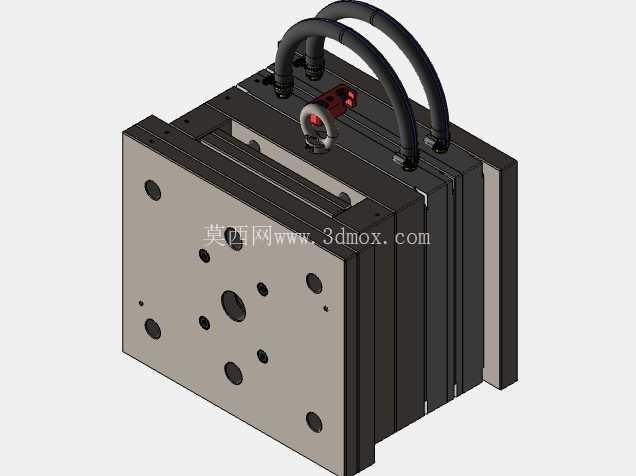

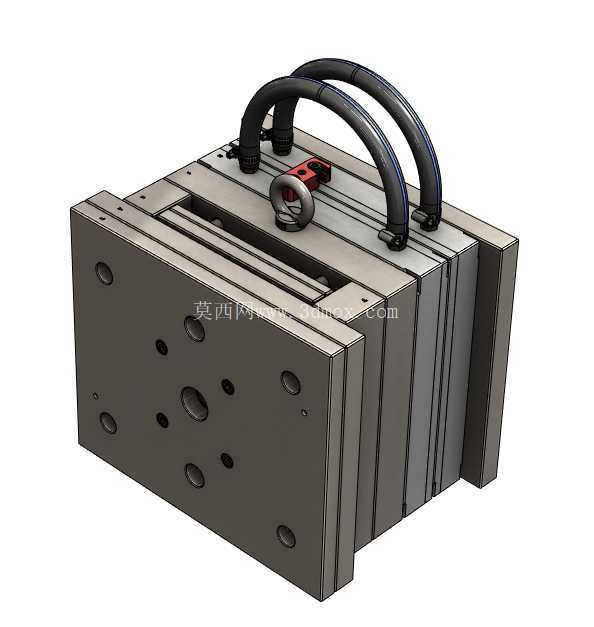

设计阶段首先考虑的是车间吊装转运的便利性，模架顶部加装了双弧形吊装把手与单侧吊环结构，整套模架总重控制在普通车间行吊的额定起吊范围内，吊装时重心与模架几何中心重合度偏差不超过5mm，可避免吊装过程中模架倾斜磕碰导柱。模架整体采用叠层板状结构，从注塑机定模侧到动模侧依次排布定位圈板、定模板、型腔板、型芯固定板、推板、动模座板，各层板之间的定位销孔位置公差控制在H7级，合模时导柱与导套的配合间隙不超过0.02mm，可有效防止长期生产后出现飞边、错模问题。

从功能特性来看，模具的进料口采用侧浇口结构，开设在塑件提手的非外观面位置，成型后浇口残留痕迹小，后续仅需简单修剪即可满足外观要求，无需额外打磨工序。冷却水路采用多层并联排布，在型腔与型芯内部均设置了循环水道，进出水口位于模架同一侧，可快速对接车间冷却水循环系统，成型周期可控制在25秒以内，适配量产节拍。顶出结构采用推杆加推板组合的方式，针对提手部位的弧形薄壁结构，顶出力分布均匀，可避免顶出时塑件出现发白、变形问题。

安装边界方面，模架的长宽尺寸适配200吨级卧式注塑机的拉杆间距，定模侧定位圈尺寸与注塑机定位孔完全匹配，浇口套球面半径与注塑机喷嘴球面半径适配，安装时无需额外加工转接法兰。模架四周的压板槽位置符合通用注塑机的装模尺寸要求，可直接用标准压块固定，动模侧顶棍孔位置与注塑机顶出杆位置对齐，顶出行程预留了15mm的安全余量，可避免顶出时顶坏型芯结构。

设计过程中针对PE与AS两种塑料的成型收缩率差异，在型腔尺寸设计时做了分段补偿，PE料成型部位按1.8%的收缩率预留余量，AS料成型部位按0.5%的收缩率预留余量，同一套模具更换局部镶件即可适配两种材料的成型需求，减少了模具重复开发成本。模架上的所有连接螺丝均采用内六角圆柱头螺丝，沉孔深度控制在螺丝头厚度+0.5mm范围内，既保证螺丝锁紧后不突出模架表面，又避免沉孔过深影响模板强度。模具的排气槽开设在型腔最后填充的位置，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现气泡、缺胶问题，又不会产生飞边。日常生产维护时，仅需拆开动定模的连接螺丝即可清理型腔、更换易损镶件，导柱导套部位预留了注油孔，可定期加注润滑脂，减少长期开合模的磨损，整套模具的设计寿命可达30万模次以上，满足中小批量量产的使用需求。
