适配大学无人机团队的涡轮螺旋桨结构设计

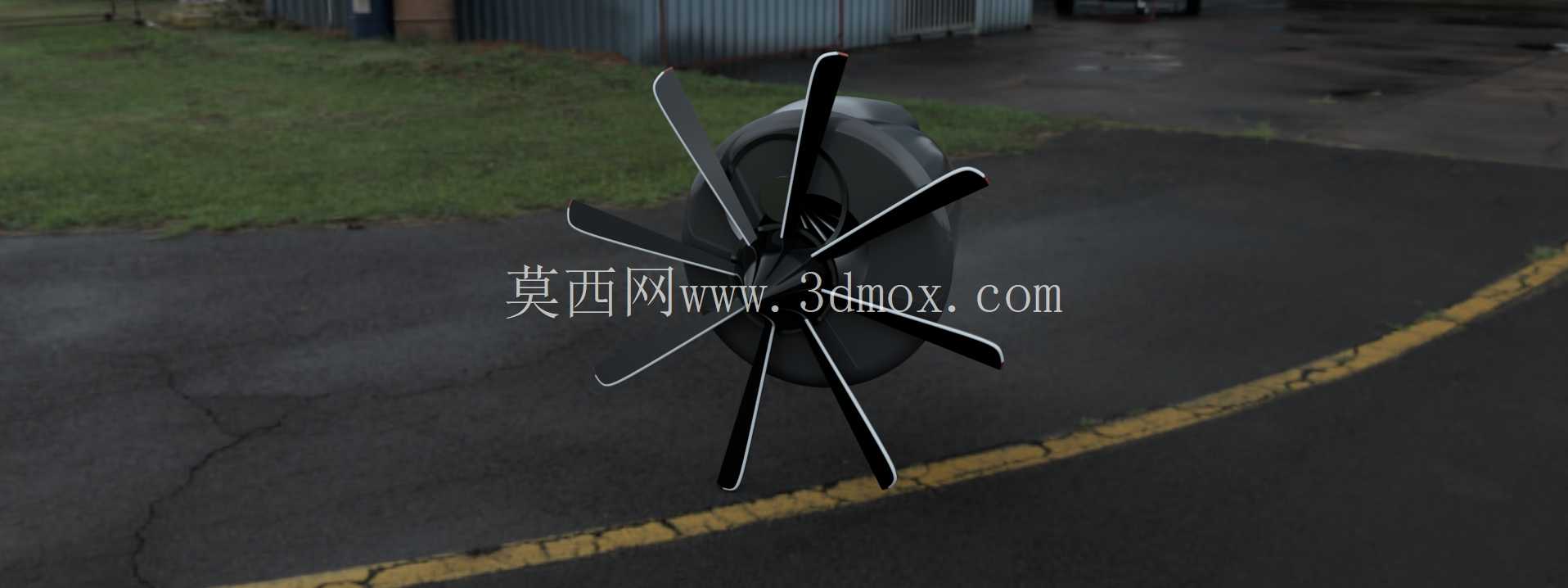

这套涡轮螺旋桨结构的设计初衷，是为大学无人机团队的招募流程提供具象化的动力系统参考样件，整套结构完整覆盖了涡轮螺旋桨发动机的核心功能模块，从前端进气的压气机段、中段燃烧做功的燃烧室，到后端输出动力的涡轮级，每一部分的结构衔接都做了适配小型无人机动力需求的优化。在实际的无人机应用场景中，这类带涵道防护的螺旋桨结构，相比外露式多旋翼桨叶，一方面能降低地面作业时桨叶剐蹭障碍物、伤及周边人员的风险，适合校园内开展飞行演示、招募宣讲时的静态展示与低速动态测试，另一方面涵道结构能对桨叶尾流形成约束，提升低速飞行阶段的动力效率，适配小型固定翼无人机的短距起降需求。

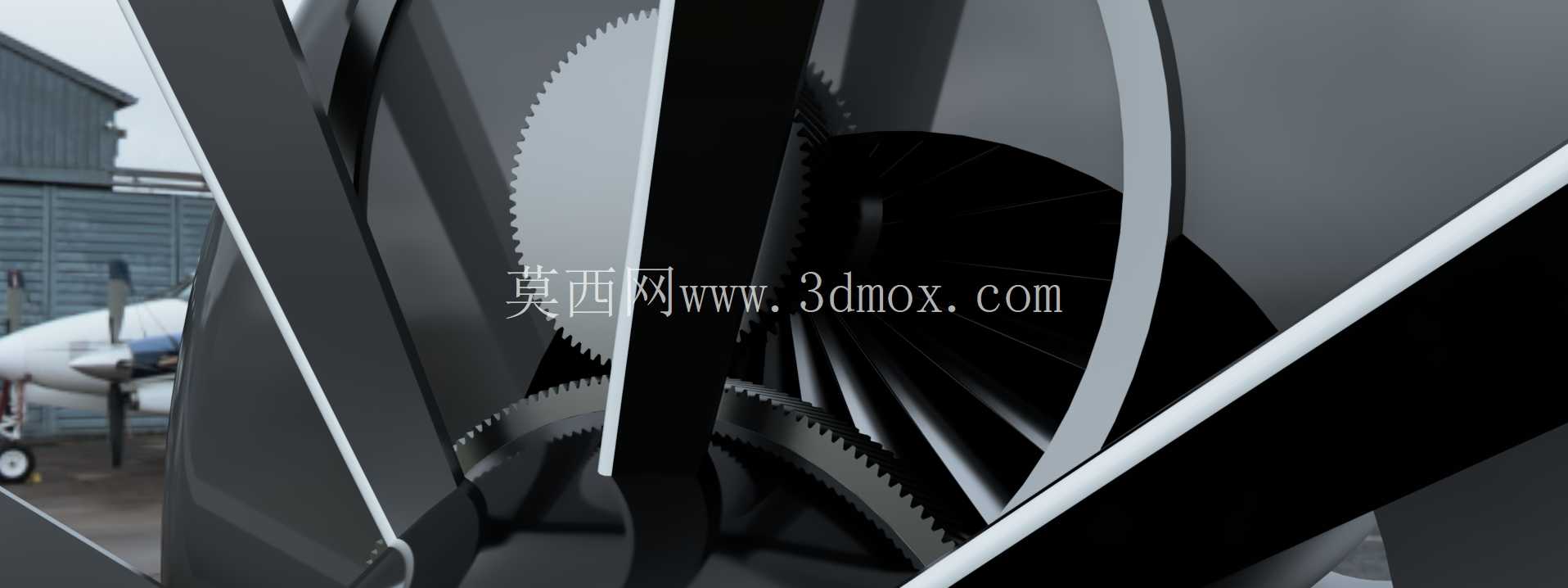

设计过程中，螺旋桨的翼型参考了成熟的C-130运输机螺旋桨的气动布局逻辑，但针对小型无人机的低雷诺数飞行环境做了参数缩放，桨叶数量设置为八叶，在保证足够拉力输出的同时，能降低单叶载荷，减少飞行过程中的振动传递到机身的量级，避免影响机载传感器的工作精度。压气机部分采用了轴流式的简化结构，没有照搬大型涡桨发动机的多级压气机设计，而是整合了三级轴流压气轮与离心式压气段的组合，在缩小整体尺寸的前提下，保证足够的进气压缩比，满足小型燃烧室的进气需求；燃烧室采用了环形回流式的简化结构，缩短了整体轴向长度，让整套动力装置的重心更靠近桨盘平面，减少飞行时的配平压力。

从安装边界来看，整套结构的核心安装接口位于涵道筒体的后端法兰，法兰上均匀分布了六个M4规格的安装孔，孔位分度圆直径为120mm，可直接适配团队现有无人机平台的发动机安装架，不需要额外做转接件设计；桨盘的最大直径为280mm，涵道筒体的最大外径为320mm，整套动力装置的轴向总长度为185mm，安装时需要保证桨叶前端与机身头部整流罩的间隙不小于15mm，避免飞行过程中结构形变导致桨叶剐蹭整流罩。涡轮输出轴的轴端采用了标准的8mm直径D型截面设计，可直接匹配市面上常见的小型航发离合器与桨毂连接结构，不需要额外定制轴连接件。

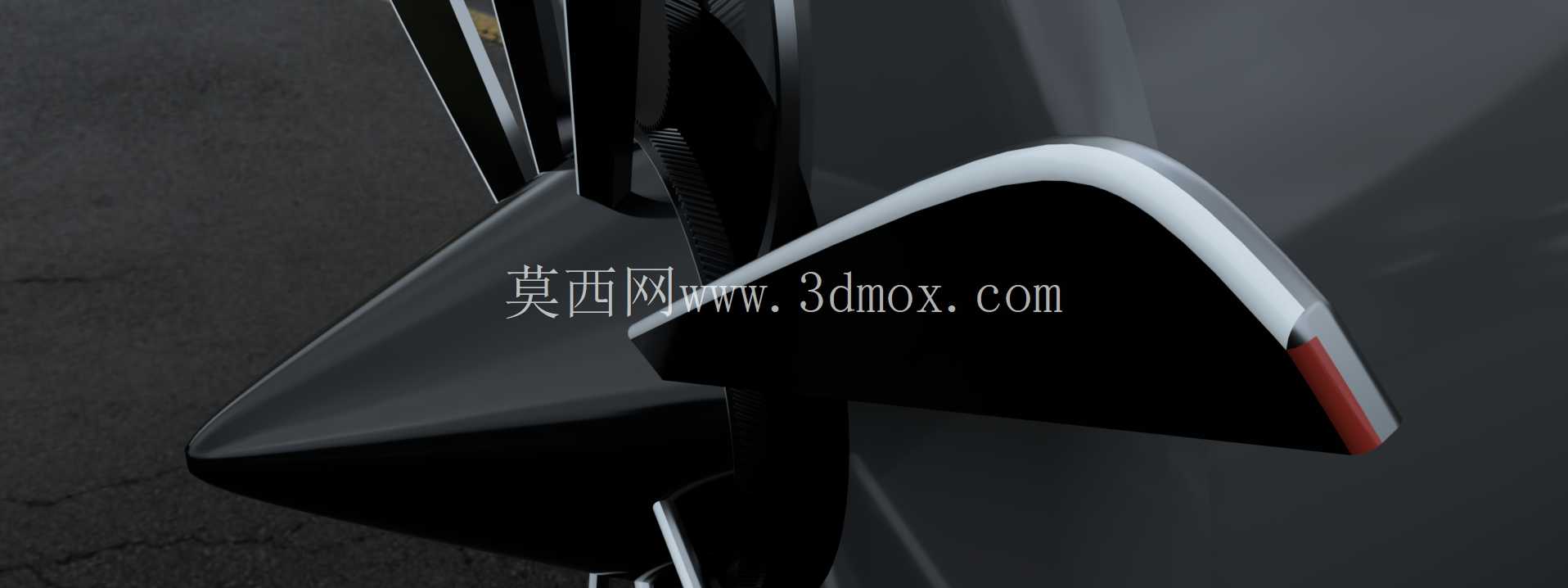

结构细节上，每一片桨叶都做了翼型的扭转角渐变设计，从桨根到桨尖的安装角从22度线性过渡到8度，保证桨叶不同半径位置的翼型都能在设计转速下保持合适的迎角，减少气流分离带来的效率损失；桨叶与桨毂的连接采用了燕尾型榫头结构，和真实涡桨发动机的连接逻辑一致，既方便单支桨叶损坏后的快速更换，也能保证高速旋转时的连接强度，承受桨叶旋转产生的巨大离心力。涵道内壁与桨尖的间隙控制在2mm以内，这个间隙值是在平衡加工精度要求与气动效率后确定的，间隙过大会导致涵道的气动增益效果大幅下降，间隙过小则会提高零件的加工公差要求，提升制造成本，同时给装配带来额外难度。

针对校园场景下的使用需求，整套结构的外露棱边都做了R2以上的圆角处理，避免静态展示、拆装过程中划伤操作人员；涵道筒体的外侧预留了四个传感器安装座，可直接安装空速管、温度传感器等测试元件，方便团队后续开展动力系统的台架测试与飞行试验，不需要额外在筒体上打孔固定，破坏结构的完整性。压气机与涡轮的轮盘部分都做了减重孔设计，在保证结构强度满足12000转最高设计转速要求的前提下，尽可能降低转动部件的重量，减少转子的转动惯量，提升动力响应速度，适配无人机飞行过程中频繁调整动力输出的操作需求。燃烧室的喷油嘴安装位采用了标准化的接口，可适配市面上常见的小型航模涡喷发动机喷油嘴，降低后续整机组装时的配件采购难度，不需要单独定制非标喷油部件。
