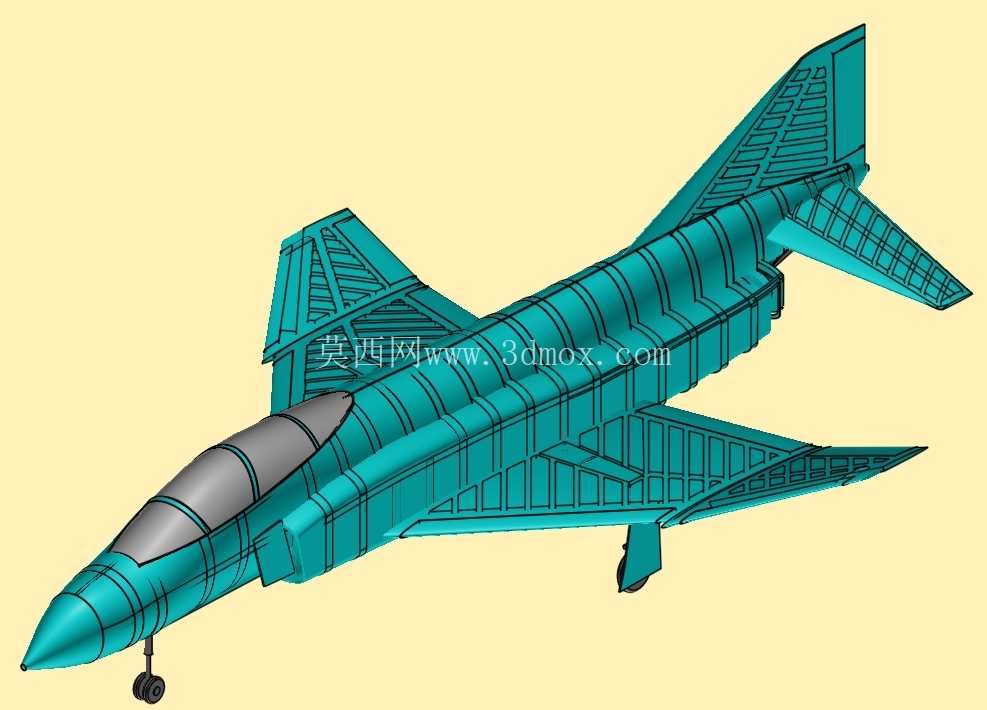

F-4E幻影战斗机实体拼装结构设计

从航空装备结构验证与教学场景的实际需求出发，这类实体拼装战斗机模型的核心作用，是为航空结构认知、装配工艺演示、气动外形验证提供可拆解、可重组的实体参照，区别于整机一体化的展示模型，其分块式的零件设计能够完整复现真实战机的模块划分逻辑，让使用者在拼装过程中直观理解机体各部分的连接关系、受力传递路径与功能分区逻辑。在实际应用中，这类模型既可以作为航空类院校结构设计课程的实操教具，也能用于航展科普场景的互动展示，还能为同类型有人战机的改型设计提供小比例结构验证的参照载体，帮助设计人员快速校验外形与内部结构的匹配度，减少全尺寸样机试制阶段的反复调整成本。

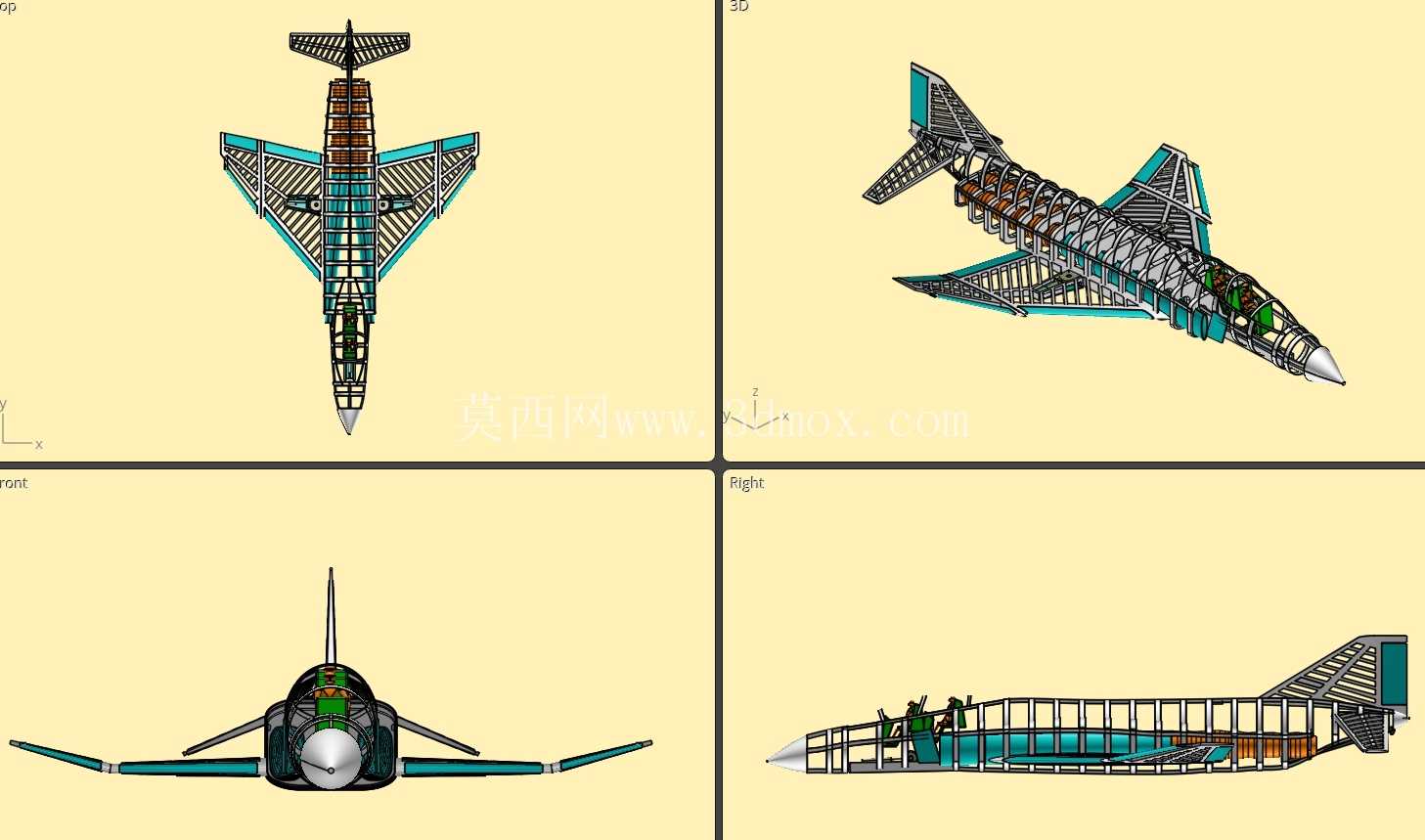

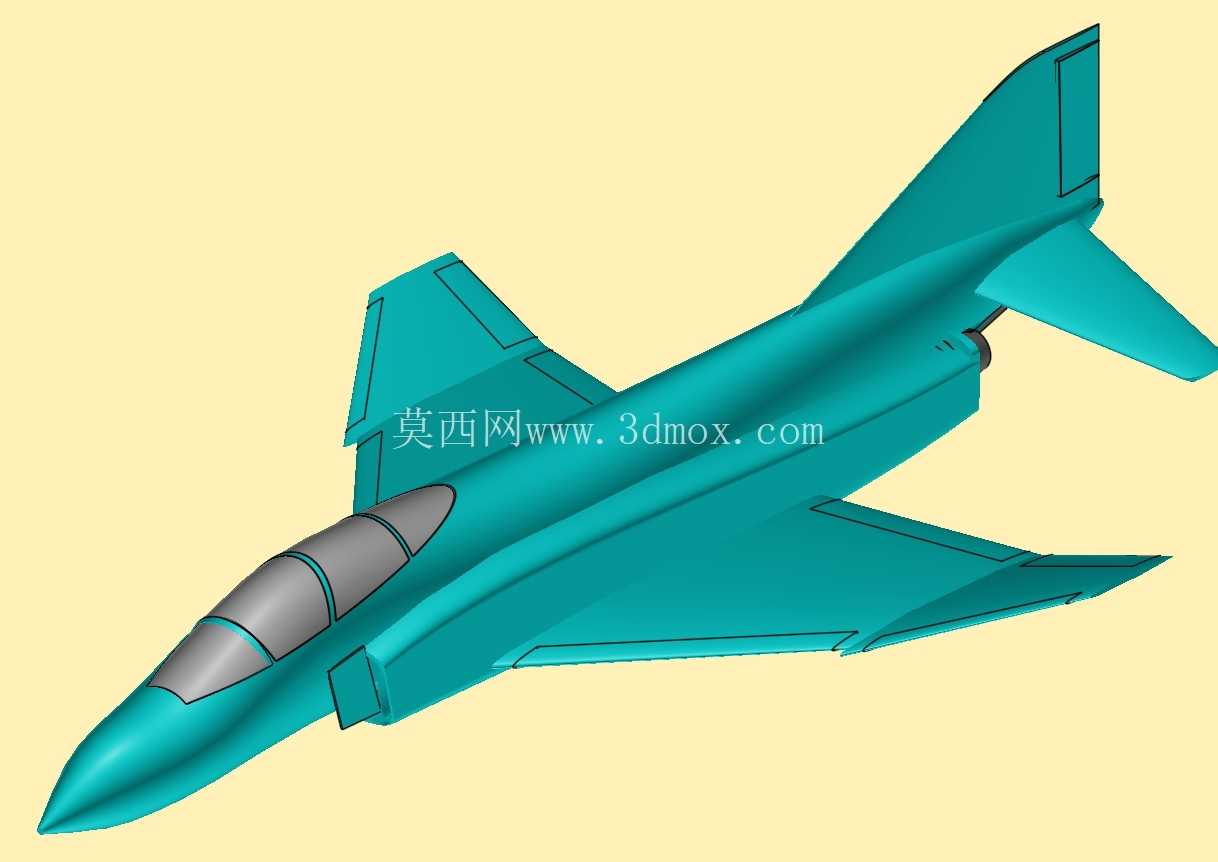

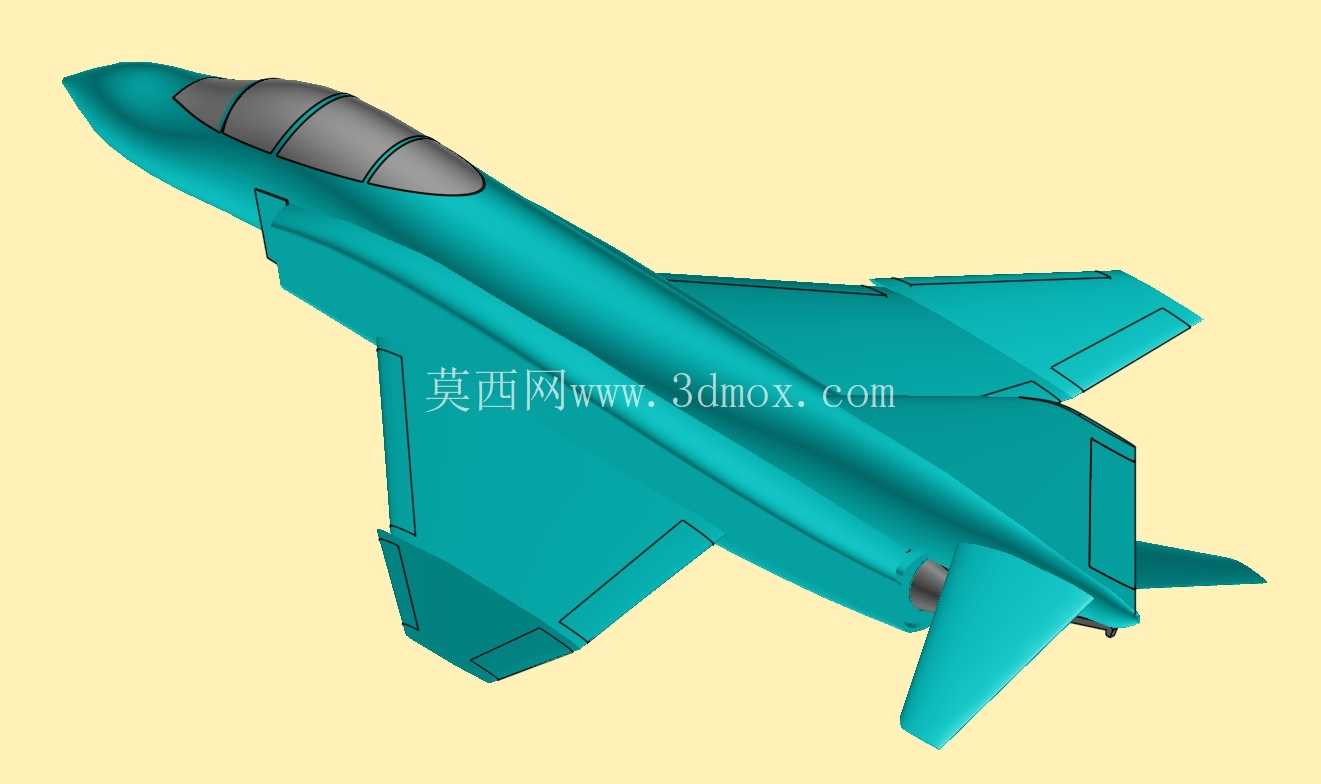

整个模型的结构拆分完全遵循真实战机的装配逻辑，将整机拆分为168个独立实体零件，再按照功能与装配层级归集为18个子装配模块，覆盖机头雷达罩、座舱段、机身主承力段、进气道、机翼、尾翼、尾喷口等全部核心结构段。每个零件的拆分边界都参考了真实战机的工艺分离面设置，比如机翼与机身的连接位置预留了符合装配逻辑的对接面，座舱段的风挡、座舱盖与机身框架的配合间隙控制在合理范围内，既保证拼装时的定位精度，也能还原真实战机的装配工艺顺序。设计过程中以三视图纸作为基准输入，通过等比例缩放适配8.5"x11"的幅面基准，在缩放过程中优先保证关键气动外形的曲率连续性，比如机头棱线、机翼前缘后掠角、垂尾后掠角度等核心气动参数的相对比例完全匹配原机，仅在非关键的内部细节位置做适度简化，避免因幅面缩放导致的外形失真影响整体气动特征的呈现。

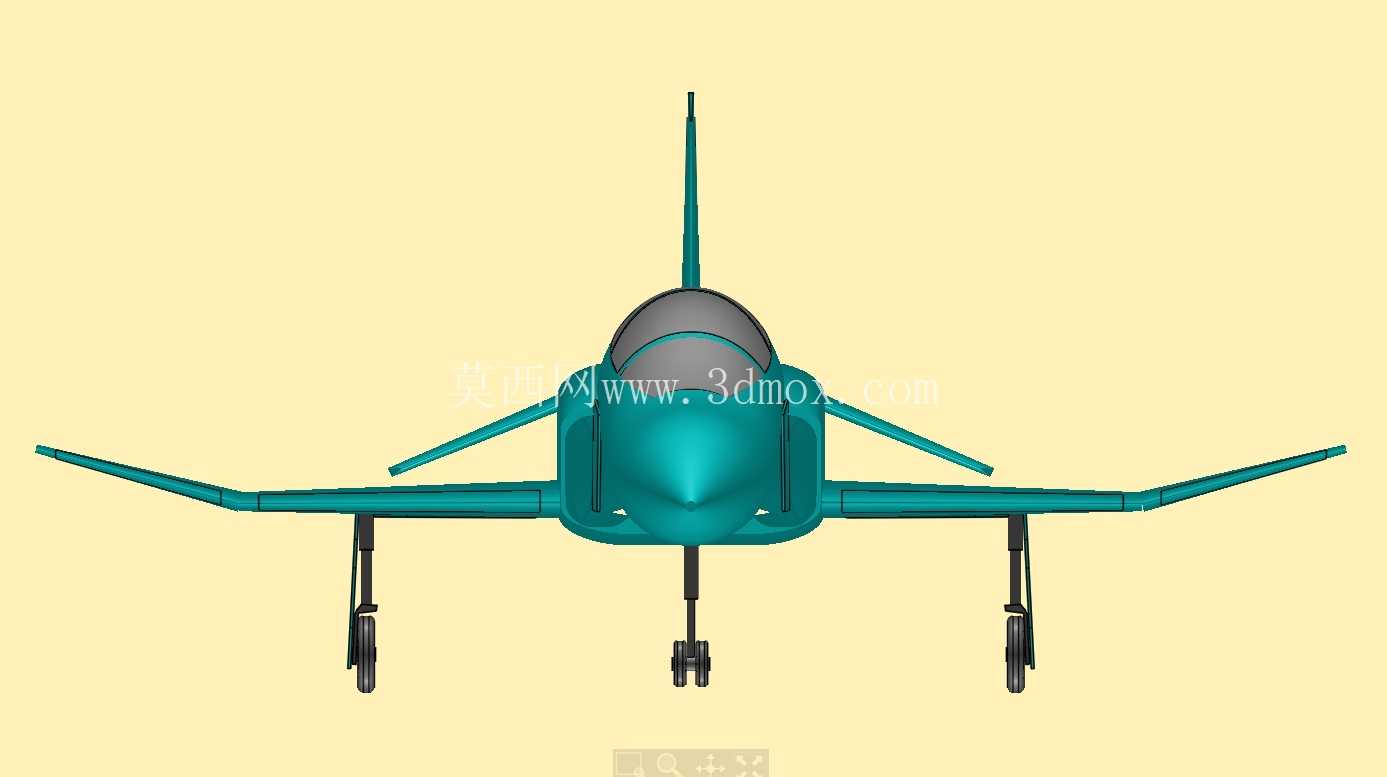

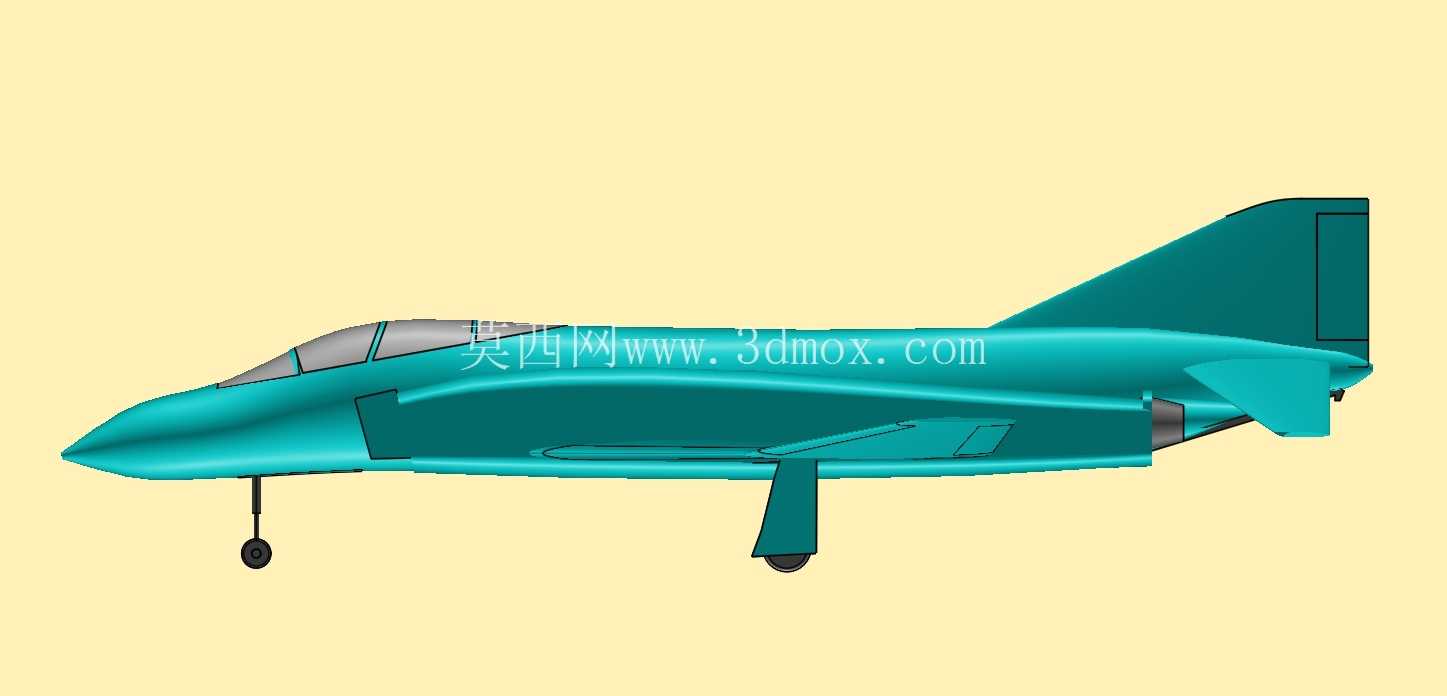

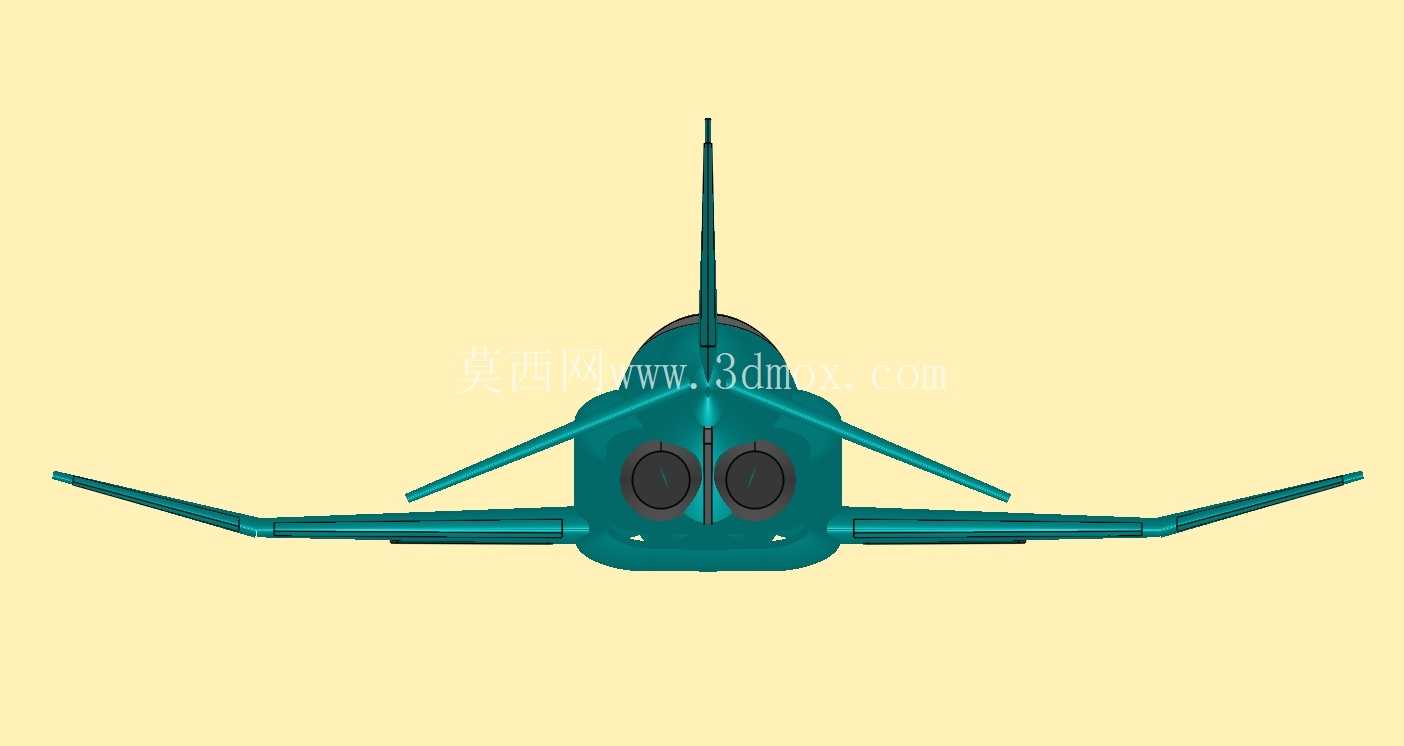

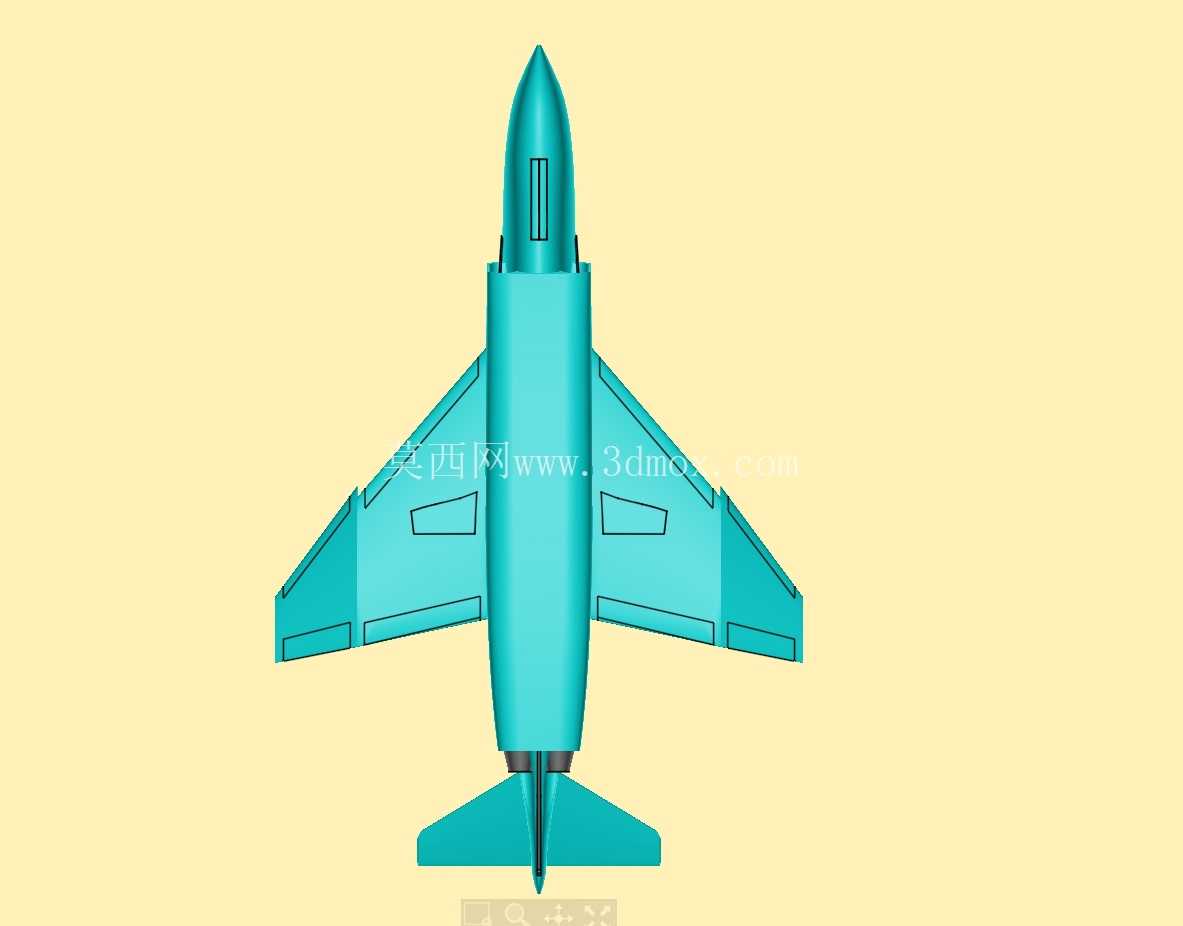

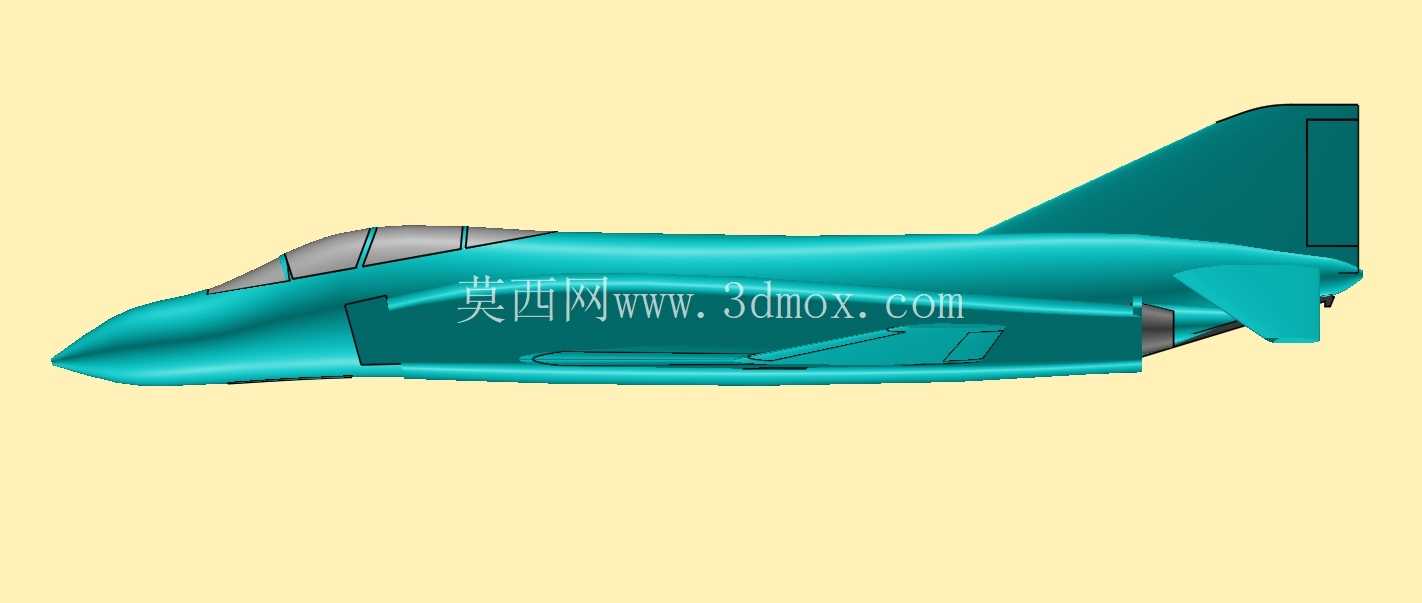

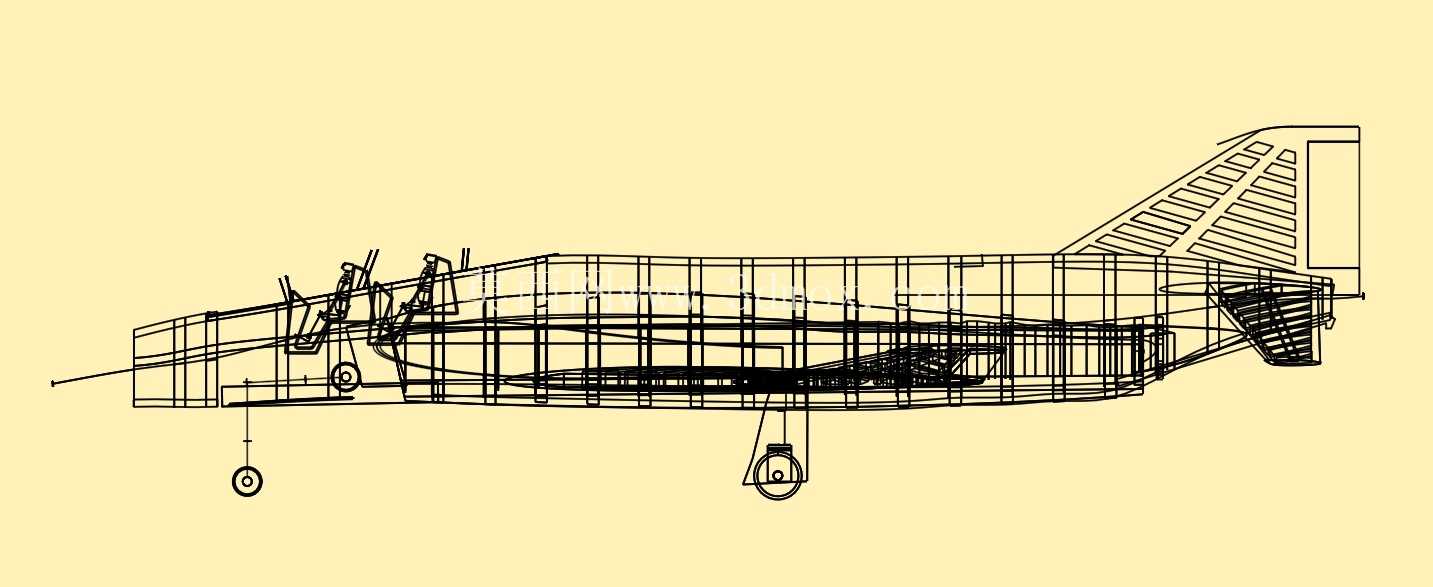

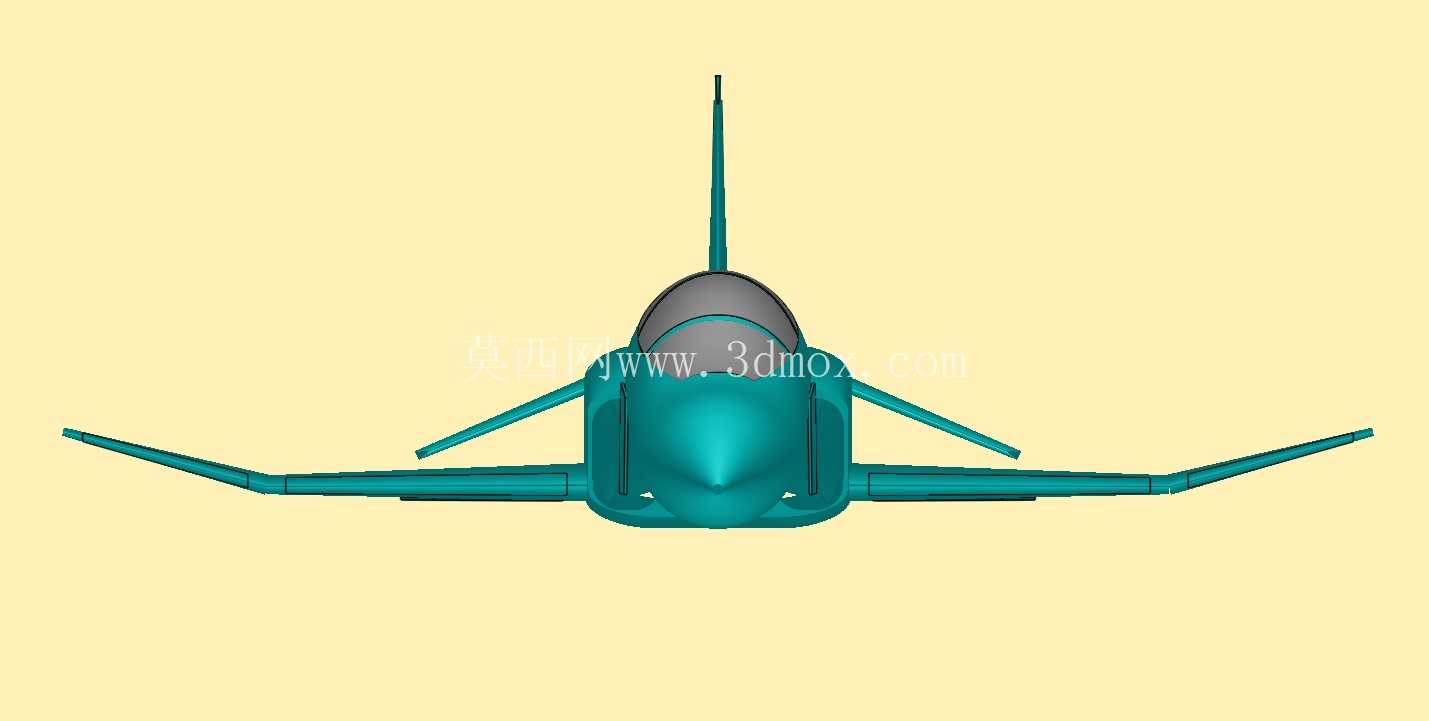

从外形尺寸与安装边界来看，模型整体比例严格对应原机的长宽高比值，机身长度方向的各段比例完全遵循原机的分段设计：机头段从雷达罩前端到座舱后缘的长度占比、机身中段从座舱后缘到机翼后缘的长度占比、机尾段从机翼后缘到尾喷口的长度占比均与原机保持一致，机翼的展弦比、根梢比、上反角等参数也完全参照原机气动设计设置，垂尾的高度与面积比例、平尾的安装位置与偏转角度预留空间都符合原机的布局逻辑。各子装配模块之间的对接面设计了定位止口，拼装时不需要额外的粘接辅助即可实现准确定位，相邻零件之间的配合公差控制在模型拼装的合理区间内，既不会出现间隙过大的松垮问题，也不会因为过盈配合导致拼装卡滞。进气道的内流道结构做了半通透设计，既能够还原真实战机的进气道外形特征，也避免了完全封闭结构带来的拼装难度提升，尾喷口的收敛段结构做了分块设计，能够直观展示喷口的调节结构特征，座舱盖采用透明件对应的结构分块，能够清晰展示座舱内部的框架布局。

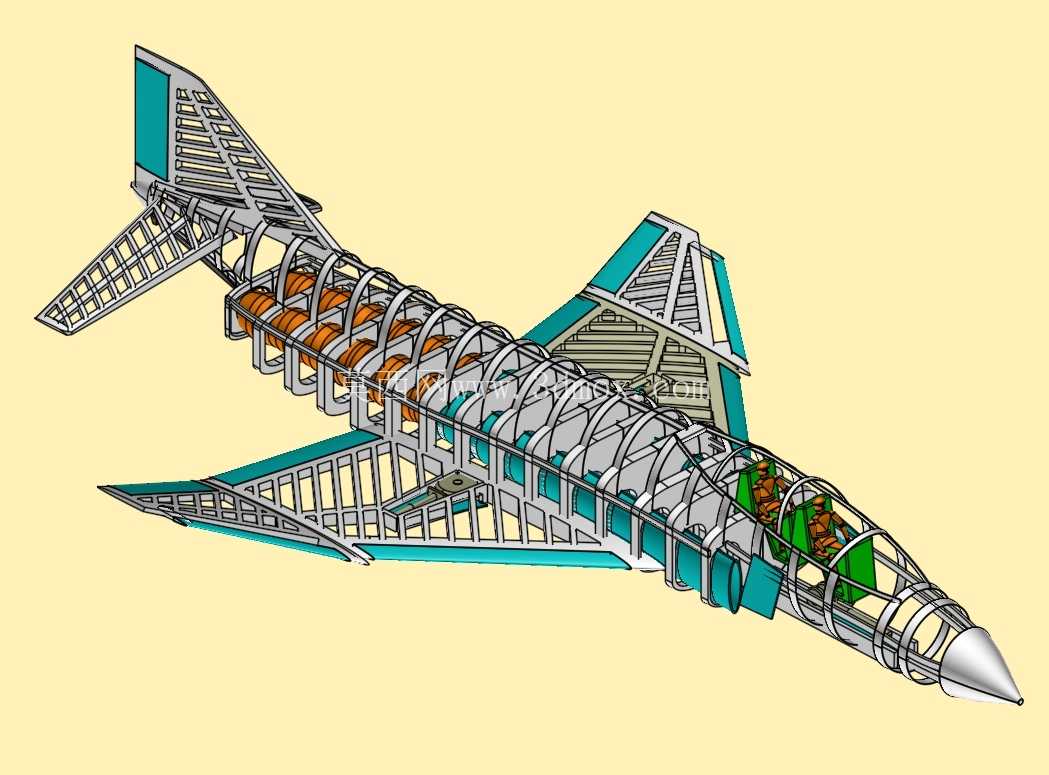

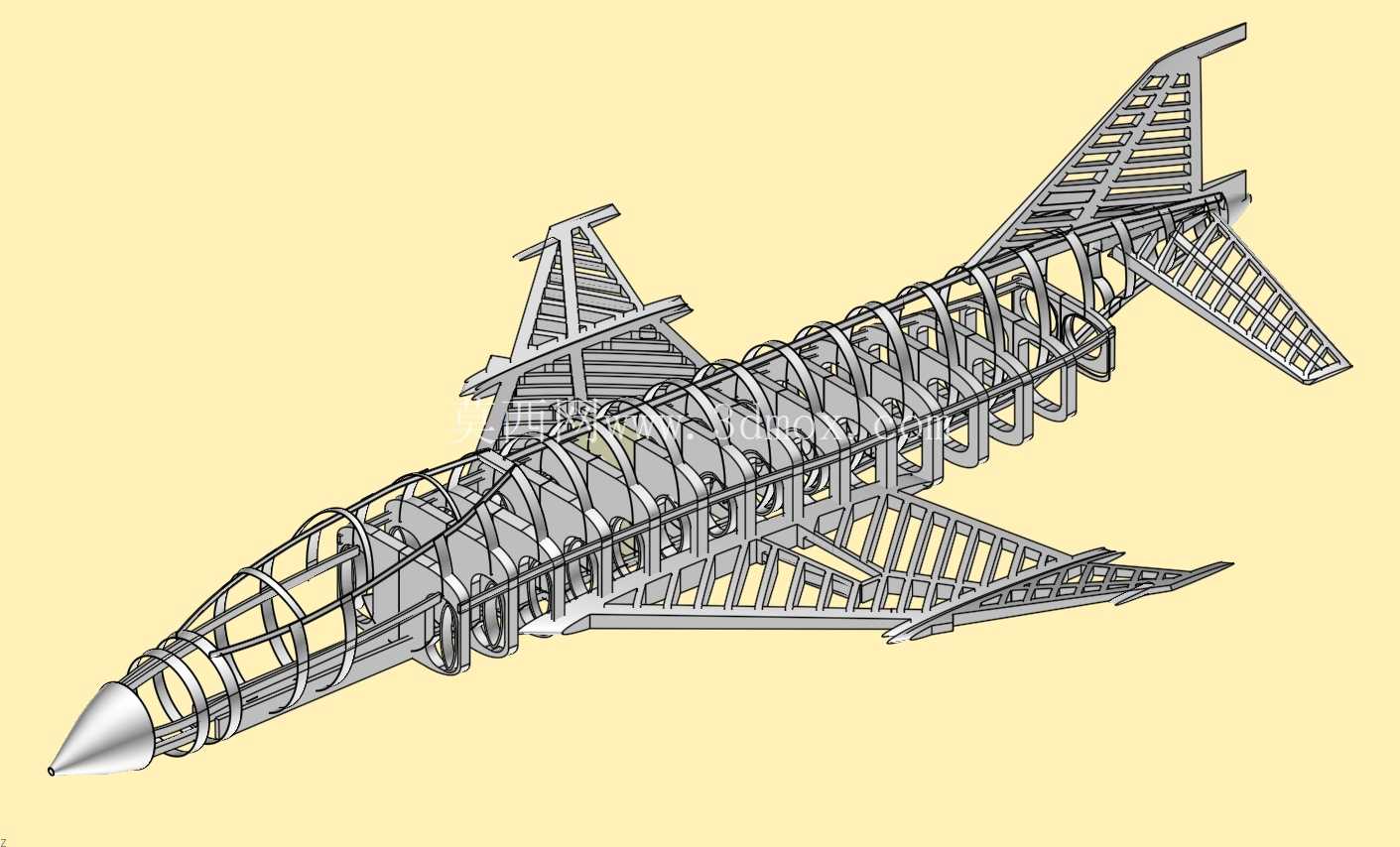

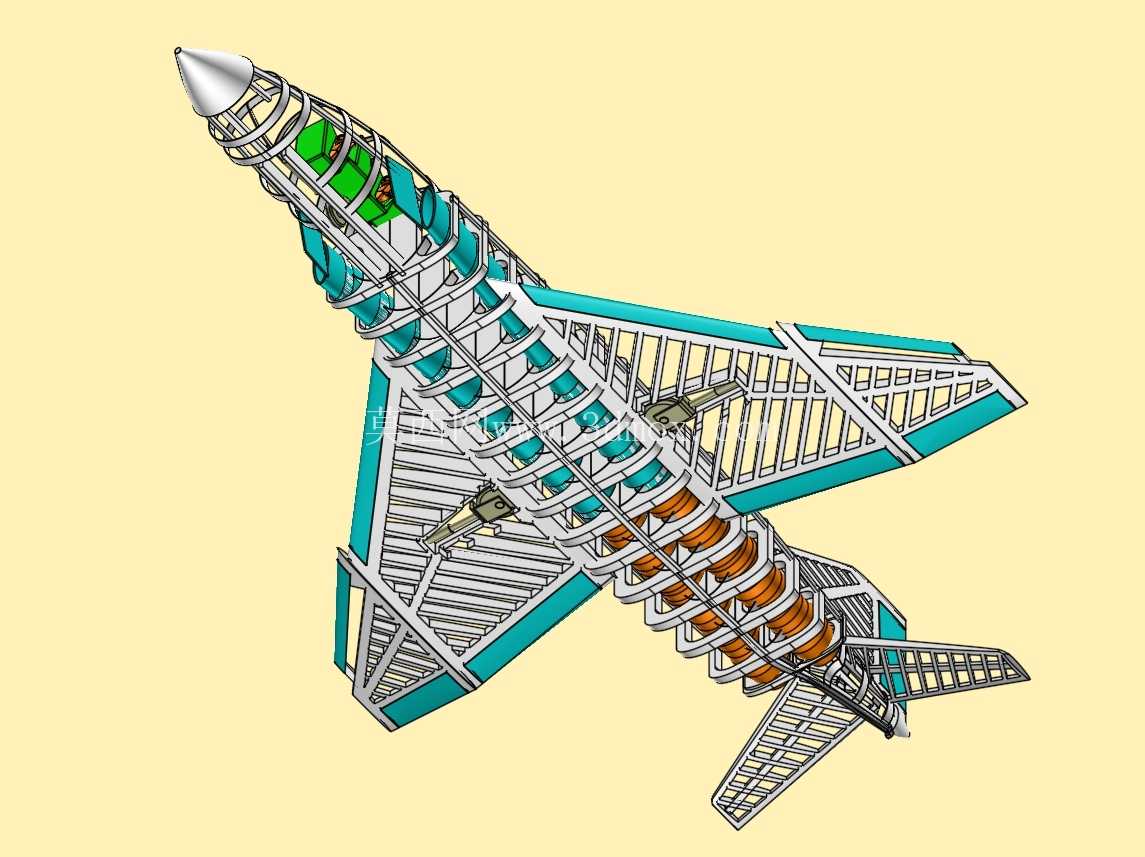

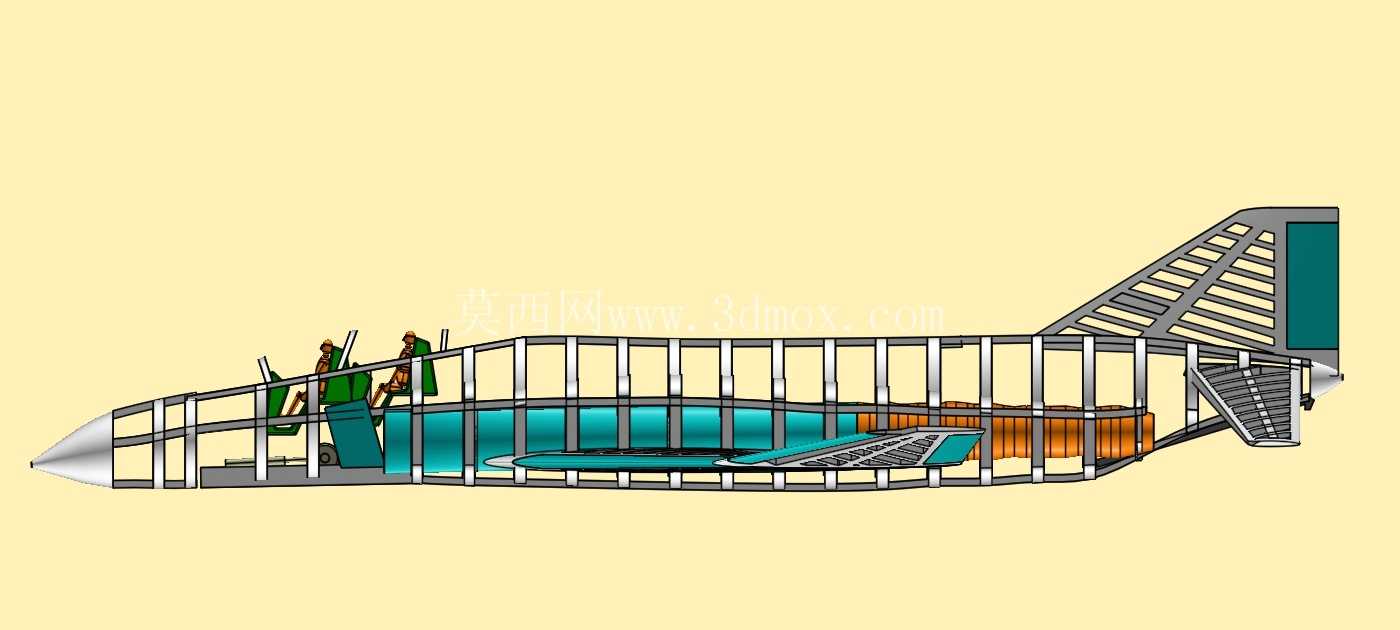

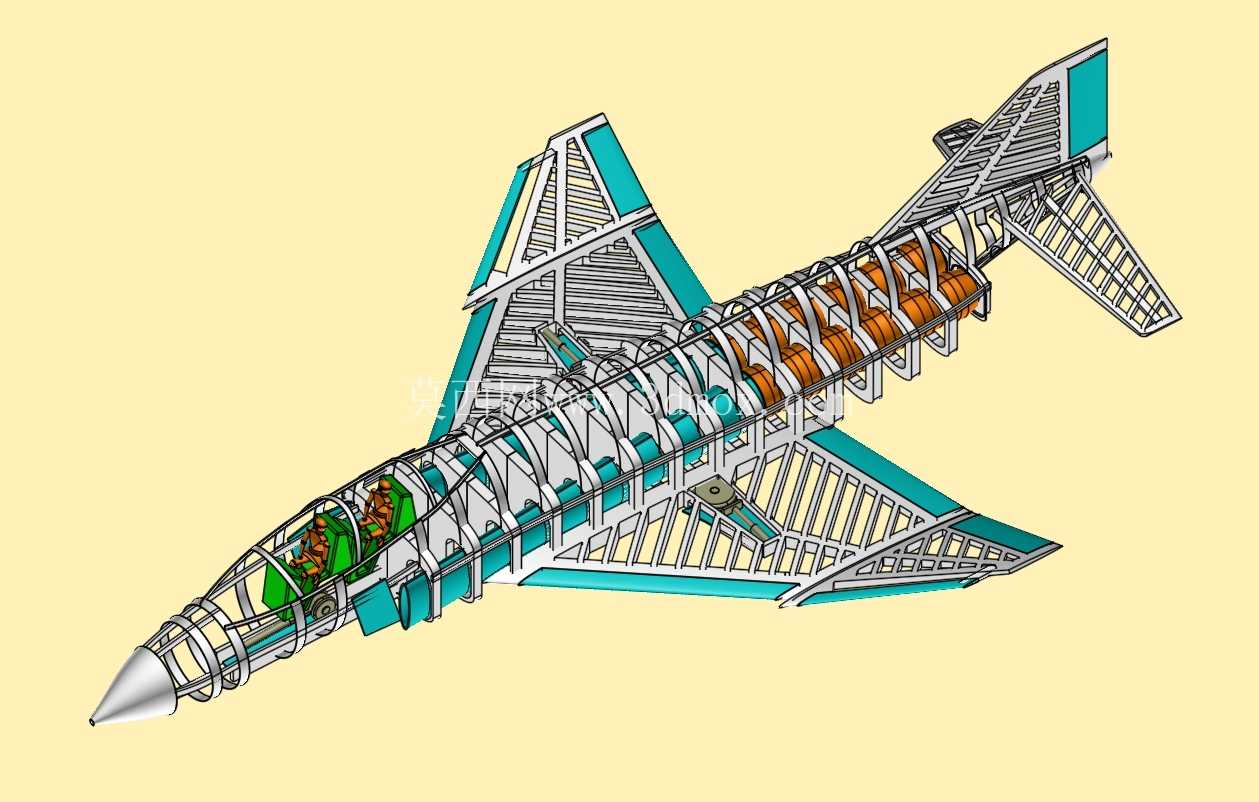

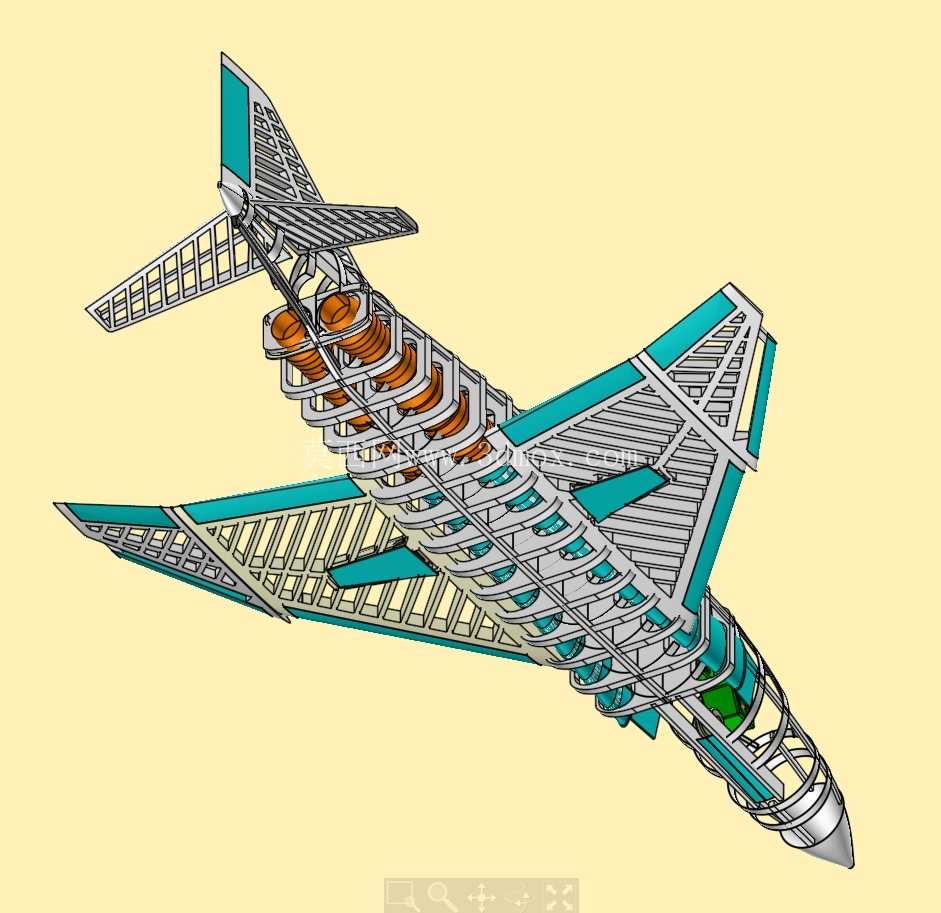

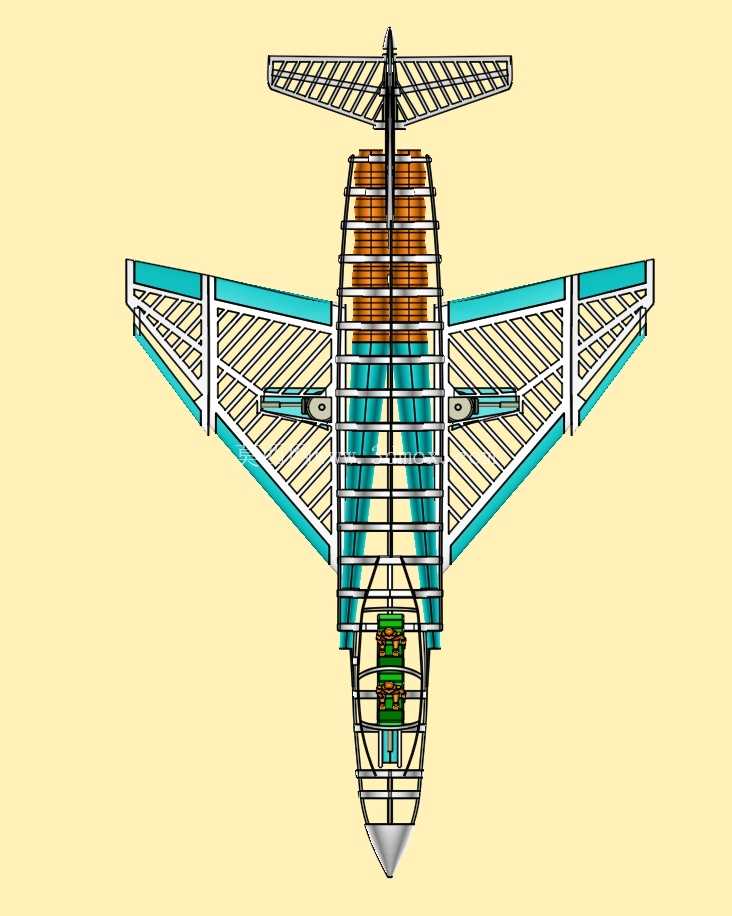

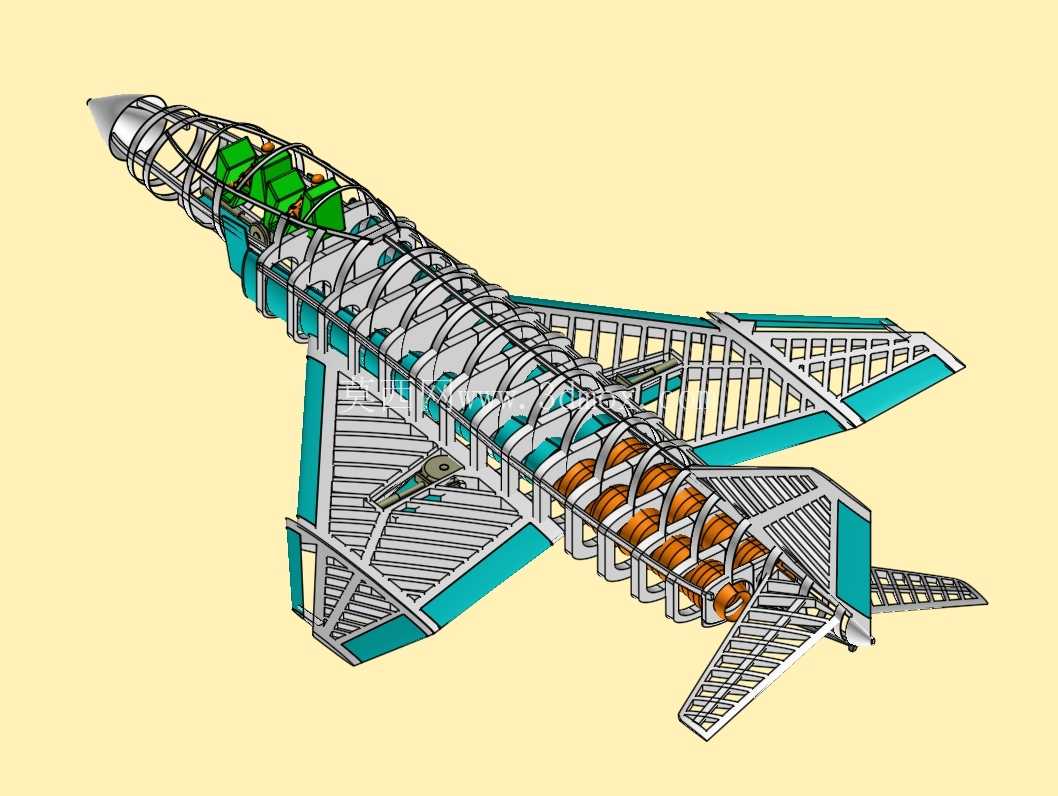

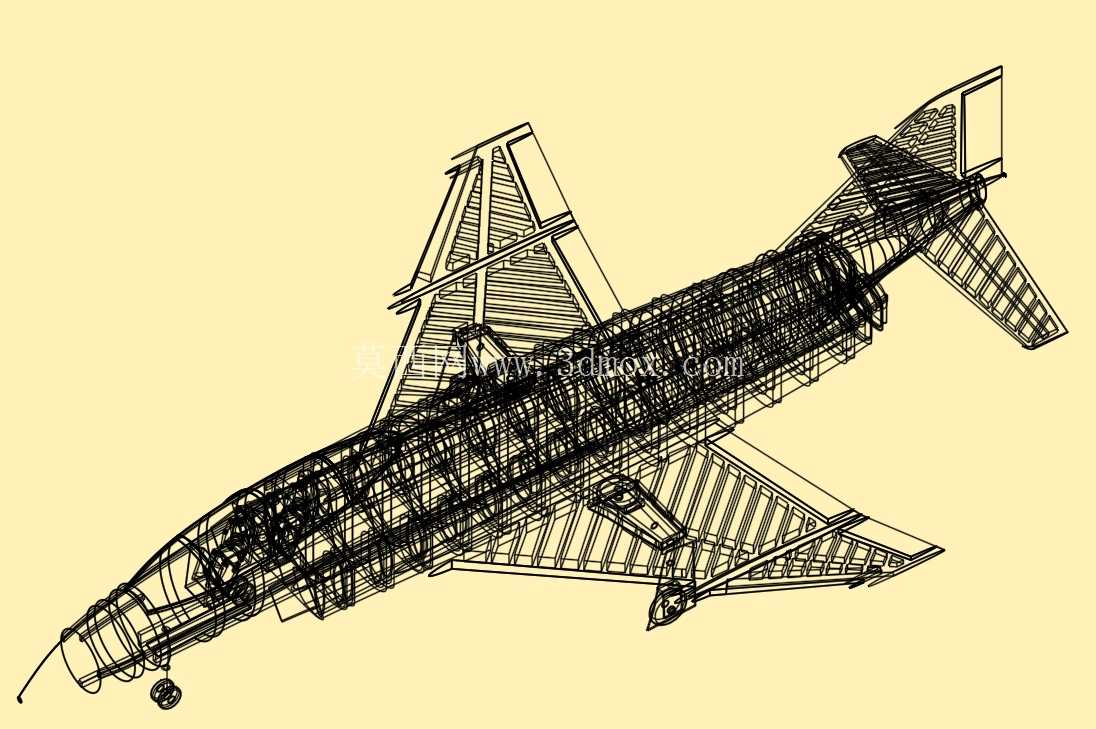

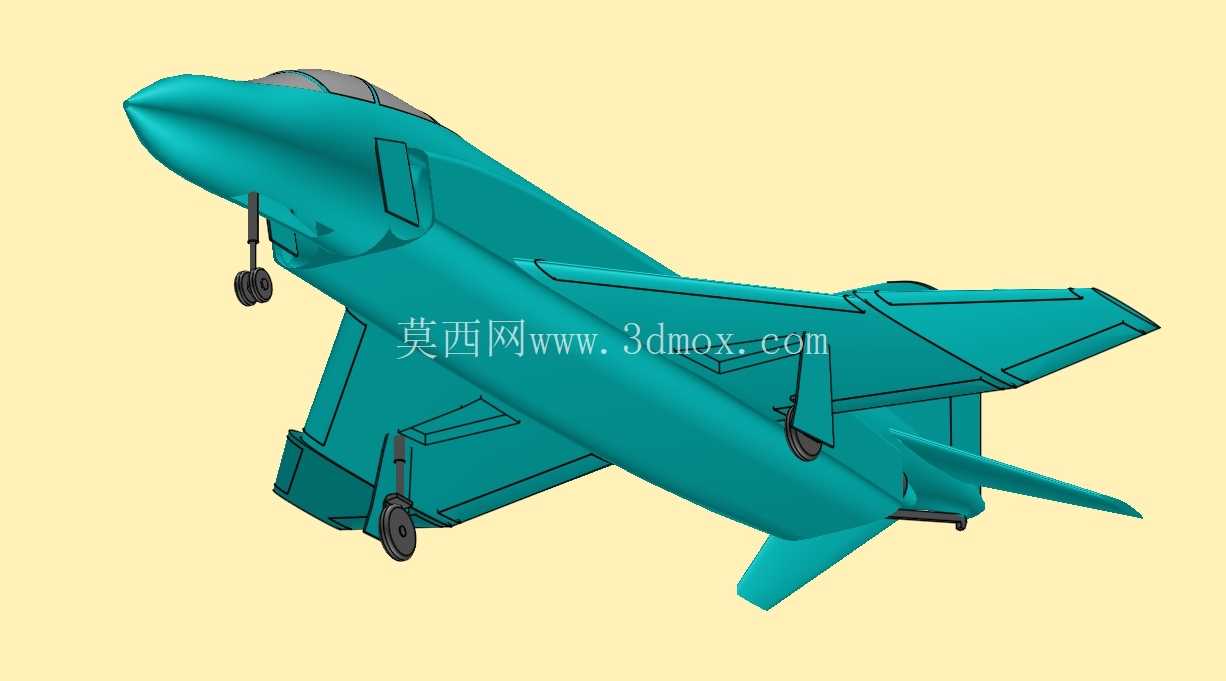

在功能特性的还原上，模型没有做多余的活动机构设计，而是将重点放在结构装配逻辑的复现上：机翼的主承力梁结构在对应零件上做了特征体现，机身的纵向长桁、横向隔框的位置都通过零件分块做了隐性展示，拼装完成后可以通过各模块的拼接位置观察到原机的结构受力路径，比如机翼升力通过对接接头传递到机身主承力框、尾翼的气动载荷传递到机尾承力段的逻辑都能通过模块划分直观呈现。起落架舱的位置预留了对应的安装槽位，虽然没有配置单独的起落架零件，但舱体的边界与位置完全对应原机的布局，能够帮助使用者理解起落架收放的空间边界。机身表面的气动减速板位置做了分块特征，还原了原机减速板的安装位置与外形尺寸，尾翼的安定面与操纵面做了分块设计，能够直观区分固定翼面与活动舵面的边界。

这类拼装模型的设计思路核心是平衡外形还原度与拼装可行性，在保证核心气动外形、结构分区完全准确的前提下，对内部过于复杂的管线、小尺寸紧固件等细节做了适度简化，避免零件数量过多导致拼装门槛过高，同时每个零件的结构都做了拔模角度适配，既适合实体3D打印制作，也适合注塑开模批量生产。在实际教学场景中，使用者可以按照真实战机的装配顺序，从机身主承力段开始，依次安装进气道、机翼、尾翼、座舱段、机头罩、尾喷口等模块，整个拼装过程与真实战机的部装流程逻辑一致，能够让使用者快速建立航空装备装配的整体认知，理解航空结构设计中工艺分离面选择、装配顺序规划、公差配合设置的核心逻辑，为后续从事航空结构设计、装配工艺编制相关工作建立直观的认知基础。
