真空泵平衡用滚体环形结构件

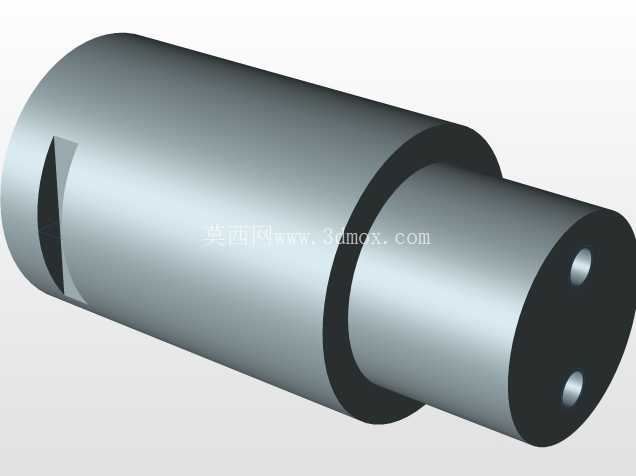

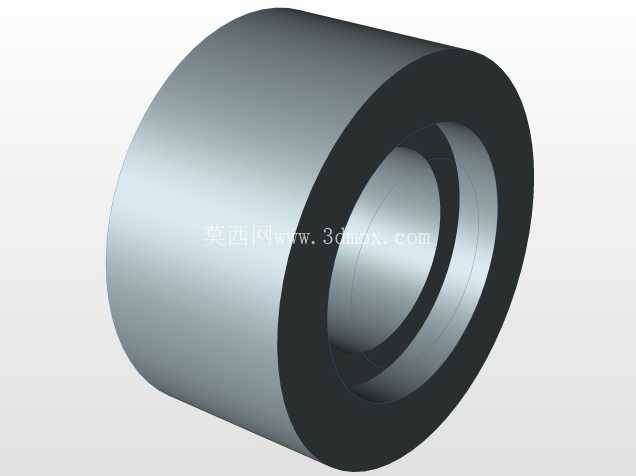

在真空获取设备的运行体系里，转子系统的动平衡精度直接决定了整机的振动幅值、运行噪音水平以及核心部件的服役寿命，这款环形滚体正是为真空泵转子平衡模块设计的配套结构件。从实际工况适配角度看，这类滚体主要安装在真空泵转子的端部配重区域，工作时随转子同步做高速回转运动，通过自身的质量分布补偿转子因加工误差、装配偏差带来的质心偏移量，把转子运转时的不平衡量控制在允许的精度阈值内，避免高速回转时产生的交变载荷冲击轴承、密封件等易损部件。

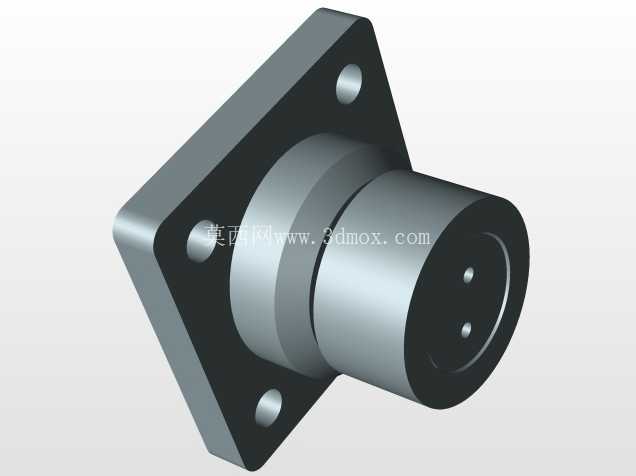

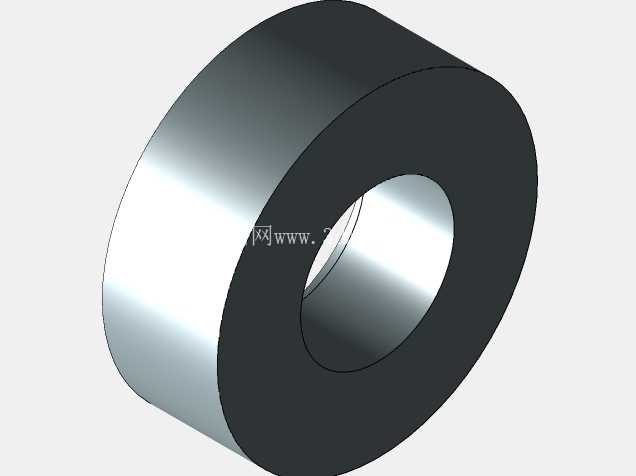

从结构设计逻辑来看，这款零件采用同轴环形的整体式构型，内孔为基准安装面，加工时需要严格控制内孔的圆柱度、与外圆的同轴度形位公差，保证装配后和转子轴的配合间隙处于设计区间内，不会因为配合偏差带来附加的不平衡量。外圆面做了两段差异化的表面处理，其中光亮金属段为加工基准面，用于动平衡调试时的径向跳动检测，深色段为非配合面，做了表面氧化处理提升防锈能力，适配真空泵内部可能存在的微量油气、潮湿介质环境。零件的轴向厚度经过精确计算，既保证足够的配重量满足平衡校正需求，又不会过度占用转子端部的安装空间，避免和泵腔内部的其他运动部件发生运动干涉。

在实际选型匹配过程中，设计人员需要重点核对三个核心边界参数：首先是内孔直径，必须和转子轴的安装轴径保持过渡配合公差，过松会导致高速运转时滚体出现窜动，过紧则会提升装配难度甚至造成装配应力；其次是外圆直径，要小于泵腔内部的预留回转空间，保证全转速范围内外圆面和泵壳内壁保留足够的安全间隙；最后是零件的实际质量，需要和转子初始不平衡量的校正需求匹配，避免出现配重不足或者配重过量的问题。

建模过程中，这类环形零件需要重点还原各段圆柱面的衔接倒角、安装定位的止口结构，不能简化掉配合面的细微结构，否则后续做装配干涉检查、动平衡仿真计算时会出现结果偏差。对于真空泵这类对运转平稳性要求极高的设备来说，哪怕是滚体上一个微小的尺寸偏差，都可能在数万转的工作转速下被放大成明显的振动源，因此建模时每一处形位公差的标注、每一个尺寸链的计算都要贴合实际加工工艺要求，不能只做外观层面的几何还原。

从应用场景覆盖来看，这类平衡滚体不仅适配普通的油封式旋片真空泵，在无油干式真空泵、罗茨真空泵的转子平衡结构中也有类似的结构应用，只是根据不同泵型的转速、转子质量差异，调整环形件的尺寸参数和质量分布。在设备维护场景中，当真空泵转子经过长期运行出现磨损、动平衡超差时，更换匹配规格的平衡滚体也是快速恢复设备运行精度的常用手段，不需要对整个转子做更换，能有效降低设备的维护成本。
