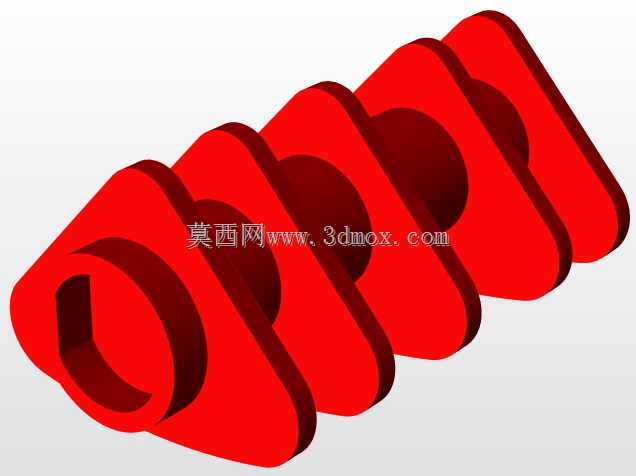

EDS辊身配套用多槽式传动辊体结构

该辊体结构主要配套应用于EDS辊身类机械设备中，作为辊系传动的核心承载构件，在设备运行过程中承担物料承托、动力传递、运行导向的多重作用，常见于连续输送、辊压成型、物料规整类生产线的辊组排布中，可适配多类需要连续辊面接触作业的工况场景。从结构设计逻辑来看，辊体采用多道环形凸缘间隔排布的形式，相邻凸缘之间形成规整的环形槽位，这类槽位既可以在输送作业时对条状、环状物料形成侧向限位，避免物料在输送过程中出现跑偏、偏移的问题，也可以在传动配合场景下与配套的传动带、啮合齿圈形成嵌合定位，提升动力传递过程中的接触摩擦力，降低传动打滑的概率。辊体中心设置贯通式轴孔，轴孔内壁做了适配平键连接的键槽结构，安装时可直接与配套传动轴配合，通过键连接实现周向固定，保证辊体与传动轴同步转动，无需额外设计复杂的连接结构，降低装配环节的复杂度。从安装边界来看，辊体的轴向总长度、各凸缘的外径尺寸、中心轴孔的内径参数均按照EDS辊身设备的安装位尺寸做匹配设计，凸缘的外圆面做了圆弧过渡处理，避免锐边在装配、运行过程中造成磕碰损伤，同时减少辊面与接触物料之间的硬摩擦损耗。设计过程中充分考虑了辊体的受力分布，多道凸缘的等距排布可以将辊体承受的径向载荷均匀分散到各个支撑段，避免单段位置应力集中导致的辊体变形，即使在长期连续运转的工况下，也能保持辊面的圆柱度精度，保证运行过程的平稳性。辊体的端面做了平齐处理，可适配端盖、轴承位的安装定位，安装时两端可直接配套标准轴承座固定，无需额外加工端面定位结构，能够直接替换同规格的老旧辊体配件，降低设备维护的配件适配成本。在实际应用场景中，这类辊体既可以作为输送辊组中的从动辊使用，依靠物料与辊面的摩擦力实现自由转动承托物料，也可以作为主动传动辊，通过轴端连接动力源带动整根辊体转动，依靠辊面与物料的接触摩擦力带动物料匀速前进，多槽的结构设计还可以适配多列同步输送的工况，每一道槽位对应一条输送线的物料导向，在有限的安装空间内提升单位长度的输送效率。
