带安装耳的流体泵端盖结构设计

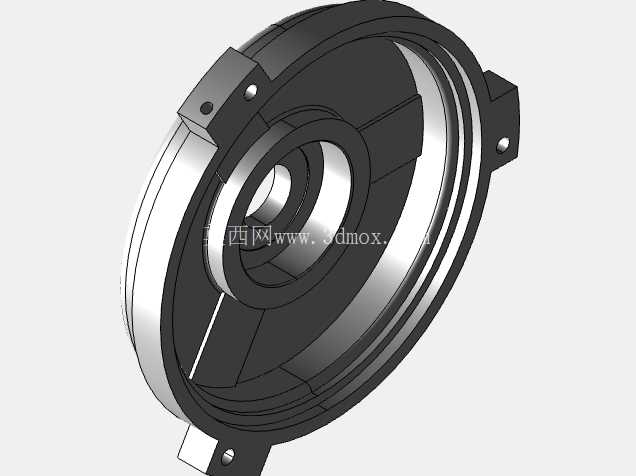

在流体输送系统的泵类设备运维与整机设计环节，泵盖作为泵体腔室的核心封闭承压零件，直接决定了泵腔的密封可靠性、转子组件的安装定位精度，以及整泵运行过程中的承压稳定性。这款带径向安装耳的泵盖结构，采用环形分层的腔体设计思路，从径向截面看，由外到内依次设置了外圈密封配合面、中间腔体容纳槽、内圈轴孔定位台，各层级之间的同轴度公差控制在0.02mm以内，能够适配多数中小型离心泵、齿轮泵的腔体封闭需求。

从实际应用场景来看，这类泵盖多用于工业循环水系统、小型液压动力单元、机床冷却供液泵的端部装配，既可以作为泵体驱动端的端盖承载轴承座的安装定位，也可以作为非驱动端的封闭盖实现泵腔的静密封。设计时在盖体外侧均匀布置了三个带通孔的安装耳，安装耳与盖体主体采用一体化铸造结构，耳座上的安装孔位置度公差严格匹配泵体法兰的螺纹孔位，装配时无需额外调整对位，穿入紧固螺栓后即可实现周向均匀压紧，避免了因压紧力不均导致的密封面翘曲渗漏问题。

在功能特性设计上，盖体内侧的环形槽并非等宽结构，靠近外圈的槽道用于嵌入O型密封圈或者纸质密封垫片，槽深尺寸根据密封件的压缩率设定，能够保证密封件装配后压缩量维持在15%-25%的合理区间，既不会因压缩量过大导致密封件永久变形失效，也不会因压缩量不足出现介质渗漏。中间的环形空腔主要用于容纳泵内叶轮的端部轮缘，避免叶轮转动时与端盖发生摩擦剐蹭，空腔的轴向深度根据叶轮的轴向窜动量预留了0.3-0.5mm的安全间隙，同时在空腔内壁做了平缓的圆弧过渡，减少流体在腔体内的湍流阻力，提升泵的水力效率。内圈的轴孔台肩用于安装骨架油封或者轴承挡圈，台肩的端面垂直度直接决定了油封的密封效果，设计时将台肩端面的粗糙度控制在Ra1.6以下，避免油封唇口被粗糙表面划伤导致密封失效。

从安装边界来看，这款泵盖的最大外缘由三个安装耳的外端面决定，装配时需要在泵体周边预留不小于安装耳外圆直径1.2倍的操作空间，方便紧固螺栓的穿入与扭矩扳手的操作。盖体的轴向总厚度根据泵的额定工作压力设定，承压1.6MPa的工况下，盖体主体壁厚不小于8mm，安装耳与主体连接位置设置了过渡圆角，避免应力集中导致的安装耳断裂问题。轴孔的内径尺寸根据泵轴的直径匹配，同时预留了油封的安装过盈量，装配时油封压入后不会出现松脱转动的问题。

在结构细节处理上，安装耳的通孔做了沉孔设计，紧固螺栓的头部可以完全沉入沉孔内，不会突出盖体表面，既避免了外部磕碰导致螺栓松动，也让泵体的外部轮廓更加规整，减少设备安装时的空间干涉。盖体的外表面没有多余的凸起结构，铸造后仅对密封配合面、安装耳端面、轴孔台肩位置做了机加工，其余非配合面保留铸造喷砂表面，在保证装配精度的前提下尽可能减少机加工工序，降低零件的生产制造成本。对于需要在泵盖位置设置排气或者测压接口的工况，也可以在外圈的平整密封面位置预留钻孔余量，现场装配时根据实际需求加工螺纹接口，不需要重新制作铸造模具，提升了零件的场景适配性。

实际装配过程中，这类泵盖与泵体的配合面需要彻底清理干净毛刺与铸造残留的砂粒，密封件安装前需要涂抹少量与输送介质相容的润滑脂，避免装配时密封件被剪切损坏。螺栓紧固时需要采用对角分次拧紧的方式，每次拧紧的扭矩增量不超过额定扭矩的三分之一，保证整个密封面的压紧力均匀分布。泵盖安装完成后需要手动盘动泵轴，确认叶轮转动没有剐蹭、轴封位置没有卡滞之后，再进行带压试运行，试运行过程中检查密封面位置有没有渗漏，轴承位置的温升是否在合理范围内，确认无异常后即可投入正常使用。
