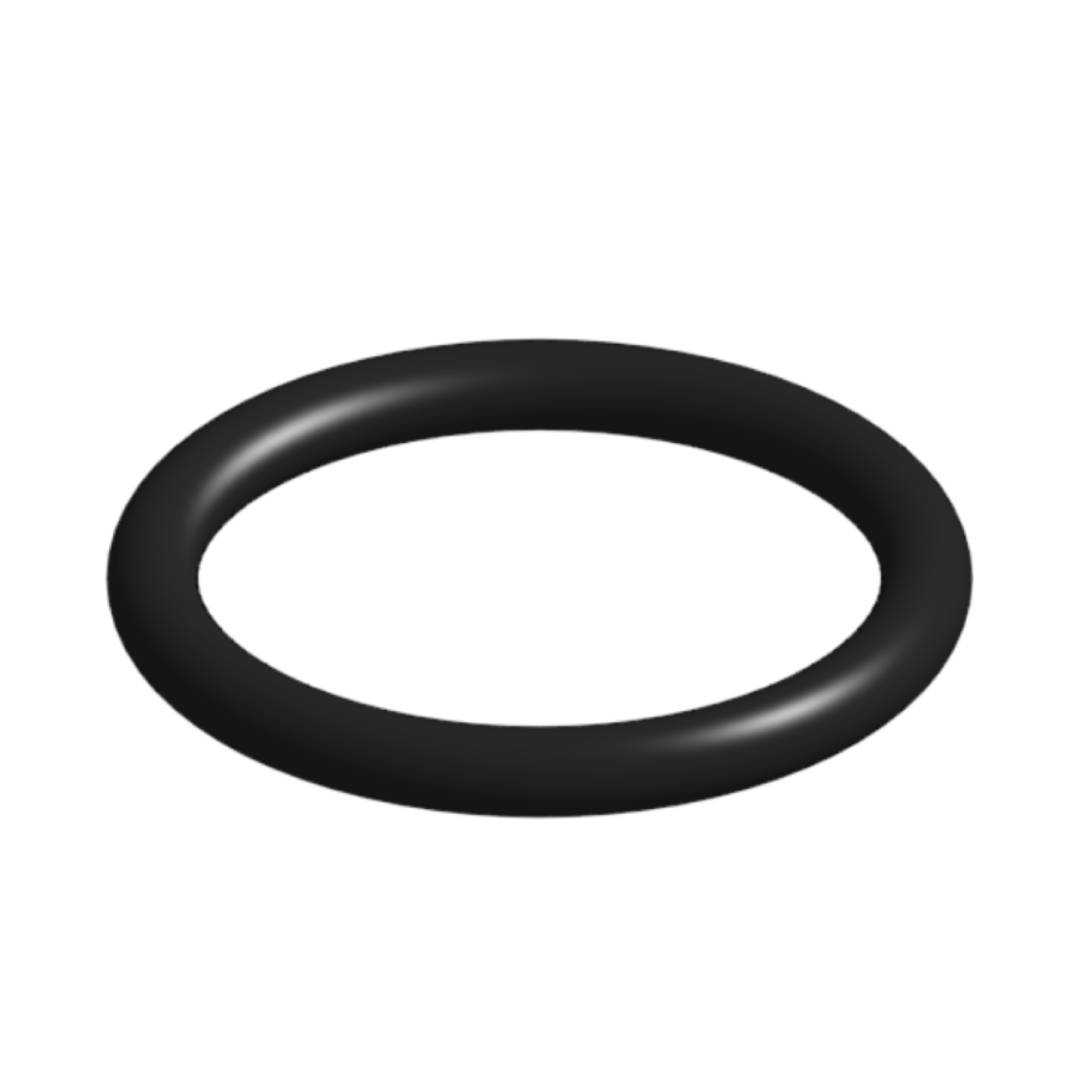

航空航天级高精度标准O型密封环

在液体火箭发动机的燃料输送管路接头、涡轮泵端面密封位置、伺服机构作动筒的动密封腔道里，这类符合AS568尺寸规范的O型圈是决定系统可靠性的核心基础零件，不同于普通民用场景的密封件，航空航天级的应用场景要求密封件在-253℃的液氧低温环境到1200℃的燃气高温冲刷区间都能保持稳定的密封性能，同时要耐受火箭燃料、氧化剂、液压油等多种强腐蚀介质的长期浸泡，还要承受发射阶段数十G的振动冲击、级间分离瞬间的压力突变，不能出现任何微泄漏、挤出破坏、永久变形超差的问题。

从实际功能来看，这类O型圈承担的是静密封与低速动密封的双重作用，在发动机燃料加注口的法兰连接位置，它依靠装配时的预压缩量填充法兰密封面的微观凹凸不平，在管路内部压力升高时，介质压力会将O型圈挤压向密封槽的低压侧，进一步贴合密封面实现自紧密封，这种自紧效应是O型圈能在高压工况下保持密封的核心逻辑；在伺服作动筒的活塞与缸筒之间，它要在活塞往复运动时持续阻隔高压腔与低压腔的介质串通，同时不能产生过大的摩擦阻力影响伺服控制精度，这就要求密封件的压缩永久变形率、邵氏硬度、摩擦系数都控制在极窄的公差范围内。

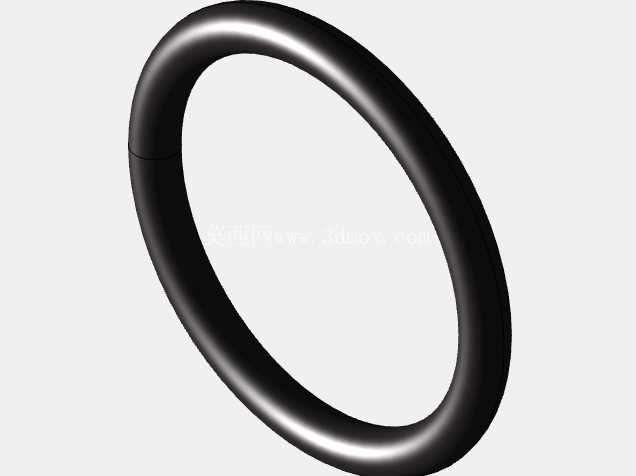

设计这类密封件的三维模型时，首先要严格遵循AS568标准的尺寸规范，横截面直径的公差要控制在±0.05mm以内，内径尺寸根据对应规格的密封槽尺寸匹配，保证装配后的压缩率在15%-25%的合理区间——压缩率过小会导致低压工况下密封比压不足出现泄漏，压缩率过大则会导致装配时O型圈被挤入密封间隙造成剪切破坏，同时加速橡胶材料的应力松弛缩短使用寿命。建模过程中要还原O型圈的真实截面形态，不能简单用正圆扫掠忽略实际生产中存在的分型线位置、模压成型的微小圆角，这些细节在后续做密封性能有限元分析时会直接影响接触应力的计算结果，很多新手建模时只做理想圆环，导入分析软件后得到的密封比压分布和实际工况偏差超过30%，根本无法支撑密封结构的设计验证。

安装边界方面，配套的密封槽设计需要和O型圈尺寸严格匹配，静密封场景下的密封槽深度要根据O型圈截面直径、压缩率要求计算，槽宽要预留足够的空间容纳O型圈受压后的变形量，避免橡胶被挤入法兰之间的间隙；动密封场景下还要在密封槽的高压侧设置挡圈槽，当工作压力超过10MPa时加装聚四氟乙烯挡圈，防止O型圈在高压下被挤入密封间隙发生“咬伤”破坏。安装过程中要保证O型圈不被尖锐的棱边划伤，所有与O型圈接触的金属表面粗糙度要达到Ra0.8以下，不能有毛刺、飞边、加工刀痕，装配时要使用专用的导向工装，避免O型圈被螺纹、孔口等位置刮损，很多地面试验出现的密封失效问题，都不是密封件本身的性能问题，而是安装过程中造成的隐性划伤在压力循环下逐渐扩展导致的。

在火箭发动机的总装环节，这类O型圈的领用、安装、检验都有严格的流程规范，每一个密封件都要经过外观检查、尺寸复测、硬度抽检，安装后要做保压试验验证密封性能，因为在航天发射任务中，一个微小的密封泄漏就可能导致整个任务的失败，从早期的火箭发射故障统计来看，密封失效导致的故障占比超过10%，其中相当一部分是密封件选型、尺寸匹配、安装工艺不到位导致的。这类高精度的O型圈三维模型，除了用于密封结构的设计校核、装配干涉检查，还可以用于虚拟装配培训，让装配人员在三维环境中熟悉密封件的安装位置、安装方向、配合关系，减少实际装配中的失误，同时也可以用于密封性能的仿真分析，通过有限元软件模拟不同压力、温度、压缩率下的接触应力分布，提前预判可能出现的密封失效风险，优化密封槽的尺寸参数，在设计阶段就把密封可靠性提升到最高水平。

不同于普通工业场景的O型圈，航空航天级的产品在材料配方上也有特殊要求，通常会选用氟橡胶、硅橡胶、全氟醚橡胶等特种橡胶材料，根据具体的工作介质、温度范围选择对应的材料牌号，同时要经过真空放气率测试、耐介质浸泡试验、高低温循环试验、压缩永久变形试验等多项严格的性能测试，确保在全任务周期内都能保持稳定的密封性能。在三维建模时，虽然不需要直接体现材料的微观特性，但准确的几何模型是所有后续性能分析、工艺设计、装配验证的基础，哪怕是0.1mm的尺寸偏差，都可能导致实际装配时压缩率不符合要求，埋下密封失效的隐患。很多结构设计人员在做密封结构设计时，往往只关注金属零件的尺寸精度，忽略密封件的模型准确性，导致后续生产装配时出现密封泄漏、装配困难等问题，实际上密封系统作为一个整体，密封件、密封槽、配合表面、安装工艺都是影响密封性能的关键因素，而准确的密封件三维模型，就是整个密封系统设计的起点。
